Non-Destructive Testing (NDT) atau pengujian non-destruktif adalah metode pengujian yang tidak merusak integritas objek yang diuji. Salah satu teknik NDT yang paling efektif dan sering digunakan adalah Eddy Current Test (ECT). Metode ini memanfaatkan prinsip induksi elektromagnetik untuk mendeteksi kerusakan atau cacat pada material, terutama logam.
Pengertian NDT Eddy Current Test
NDT (Non-Destructive Testing) Eddy Current Test adalah metode pengujian material yang digunakan untuk mendeteksi cacat atau ketidakberesan dalam suatu material tanpa merusaknya. Pengujian ini menggunakan prinsip induksi elektromagnetik untuk mendeteksi ketidakberesan pada permukaan atau dekat permukaan material yang konduktif listrik, seperti logam.

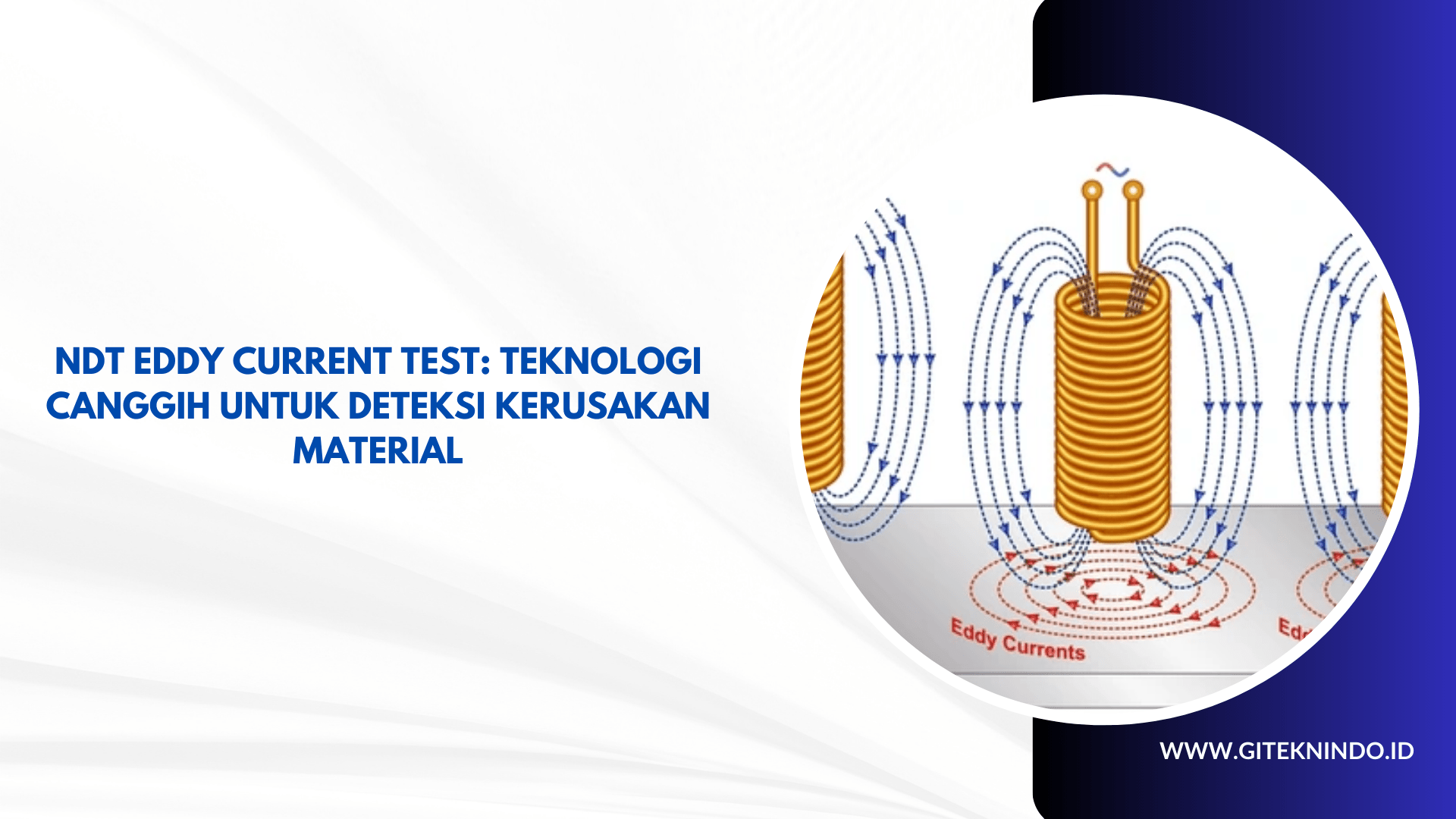

Eddy Current Test bekerja dengan menghasilkan medan elektromagnetik menggunakan koil berarus listrik yang ditempatkan di dekat permukaan material yang diuji. Ketika medan ini berinteraksi dengan material konduktif, arus eddy (arus pusar) diinduksi dalam material tersebut. Perubahan dalam aliran arus eddy, yang disebabkan oleh adanya cacat atau perubahan dalam sifat material, mempengaruhi medan elektromagnetik di sekitar koil pengukur. Perubahan ini kemudian diukur dan dianalisis untuk mendeteksi cacat atau ketidaksempurnaan dalam material.
Keunggulan Eddy Current Test
Eddy Current Test (ECT) adalah salah satu metode Non-Destructive Testing (NDT) yang banyak digunakan karena berbagai keunggulannya. Berikut adalah beberapa keunggulan utama dari Eddy Current Test:
1. Non-Destruktif
ECT tidak merusak objek yang diuji. Artinya, setelah pengujian selesai, material atau komponen yang diuji masih dapat digunakan dalam kondisi normal tanpa ada kerusakan yang diakibatkan oleh proses pengujian.
2. Deteksi Cacat Kecil
Eddy Current Test memiliki sensitivitas tinggi yang memungkinkan pendeteksian cacat atau ketidaksempurnaan yang sangat kecil pada permukaan material. Ini termasuk retakan mikro, porositas, korosi, dan inklusi dalam material logam.
3. Cepat dan Efisien
Proses pengujian dengan Eddy Current Test dapat dilakukan dengan cepat, sering kali tanpa perlu menghentikan operasi atau membongkar komponen besar. Hal ini mengurangi downtime dan meningkatkan efisiensi operasional.
4. Tanpa Kontak Fisik
Pengujian dilakukan tanpa kontak langsung dengan material yang diuji. Ini sangat bermanfaat untuk material yang berada dalam kondisi suhu tinggi atau lingkungan yang tidak bersahabat bagi manusia.
5. Data Real-Time
Eddy Current Test memberikan hasil pengujian secara instan. Data yang diperoleh dapat dianalisis segera, memungkinkan pengambilan keputusan cepat dan tindakan korektif jika diperlukan.
6. Fleksibilitas
ECT dapat digunakan pada berbagai jenis material konduktif, termasuk berbagai jenis logam dan paduan. Selain itu, metode ini bisa diaplikasikan pada berbagai bentuk dan ukuran objek, dari lembaran tipis hingga komponen kompleks.
7. Kemampuan Menembus Lapisan Tipis
Eddy Current Test dapat mendeteksi cacat di bawah lapisan tipis seperti pelapisan atau cat. Ini berguna untuk inspeksi komponen yang sudah dilapisi tanpa harus menghilangkan lapisan tersebut terlebih dahulu.
8. Evaluasi Ketebalan
Selain mendeteksi cacat, ECT juga dapat digunakan untuk mengukur ketebalan material dan lapisan non-konduktif. Ini menjadikannya alat yang serbaguna dalam kontrol kualitas dan pemeliharaan.
9. Lingkungan Kerja yang Aman
Karena metode ini tidak memerlukan penggunaan bahan kimia berbahaya atau radiasi seperti beberapa metode NDT lainnya, ECT lebih aman untuk digunakan di berbagai lingkungan kerja.
10. Penggunaan yang Luas
ECT digunakan secara luas di berbagai industri, termasuk penerbangan, minyak dan gas, kelautan, otomotif, dan energi. Keandalannya dalam mendeteksi cacat membuatnya menjadi pilihan utama dalam pemeliharaan dan inspeksi rutin.
Aplikasi Eddy Current Test
Eddy Current Test (ECT) memiliki berbagai aplikasi dalam industri karena kemampuannya untuk mendeteksi cacat, ketidaksempurnaan, dan perubahan dalam sifat material secara non-destruktif. Berikut adalah beberapa aplikasi utama dari Eddy Current Test di berbagai sektor:
1. Industri Penerbangan
- Inspeksi Pesawat Terbang: ECT digunakan untuk memeriksa integritas struktur pesawat, termasuk sayap, badan pesawat, dan komponen mesin. Ini membantu dalam mendeteksi retakan dan korosi pada bagian kritis yang dapat mempengaruhi keselamatan penerbangan.
- Turbin dan Kipas Mesin: Pemeriksaan baling-baling turbin dan kipas untuk mendeteksi kerusakan atau keausan yang mungkin terjadi selama operasi.
2. Industri Minyak dan Gas
- Pipa dan Tangki: ECT digunakan untuk inspeksi pipa transportasi minyak dan gas serta tangki penyimpanan. Deteksi dini korosi dan kerusakan pada pipa dan tangki membantu mencegah kebocoran dan kegagalan sistem.
- Platform Lepas Pantai: Pemeriksaan struktur platform lepas pantai untuk memastikan tidak ada korosi atau retakan yang dapat mengancam stabilitas platform.
3. Industri Otomotif
- Komponen Mesin: ECT digunakan untuk memeriksa komponen mesin seperti poros, blok mesin, dan kepala silinder untuk mendeteksi retakan dan ketidaksempurnaan lainnya.
- Rangka Kendaraan: Pemeriksaan rangka kendaraan untuk memastikan tidak ada kerusakan struktural yang bisa mempengaruhi keselamatan kendaraan.
4. Industri Energi
- Turbin dan Generator: Inspeksi turbin angin dan generator listrik untuk mendeteksi retakan dan kerusakan pada komponen penting.
- Penukar Panas dan Boiler: Pemeriksaan tabung penukar panas dan boiler untuk mendeteksi korosi dan kerusakan yang dapat mengurangi efisiensi operasional.
5. Industri Rel Kereta Api
- Rel dan Roda Kereta Api: Inspeksi rel dan roda kereta api untuk mendeteksi retakan dan keausan yang bisa menyebabkan kecelakaan.
- Komponen Suspensi: Pemeriksaan komponen suspensi untuk memastikan tidak ada cacat yang dapat mempengaruhi kinerja dan keselamatan.
Proses Pelaksanaan Eddy Current Test
Pelaksanaan Eddy Current Test (ECT) melibatkan beberapa langkah yang sistematis untuk memastikan hasil pengujian yang akurat dan dapat diandalkan. Berikut adalah proses pelaksanaan ECT secara umum:
1. Persiapan
- Identifikasi Area Uji: Menentukan bagian material atau komponen yang akan diuji. Area ini harus dipilih berdasarkan kebutuhan inspeksi dan potensi cacat.
- Persiapan Permukaan: Membersihkan permukaan material dari kotoran, minyak, cat, atau bahan lain yang dapat mengganggu pengujian. Permukaan yang bersih memastikan hasil pengujian yang lebih akurat.
2. Pemilihan Peralatan
- Koil dan Probe: Memilih koil atau probe yang sesuai dengan jenis material dan tujuan inspeksi. Berbagai jenis probe digunakan untuk aplikasi yang berbeda, seperti probe permukaan, probe celah, atau probe putar.
- Instrumen Pengujian: Memilih perangkat ECT yang sesuai, yang dapat mencakup perangkat genggam atau sistem pengujian otomatis tergantung pada kompleksitas dan ukuran area yang diuji.
3. Kalibrasi Peralatan
- Kalibrasi Standar: Menggunakan standar kalibrasi yang sesuai untuk memastikan peralatan pengujian memberikan hasil yang akurat. Standar kalibrasi sering kali mencakup bahan yang sudah diketahui karakteristik cacatnya.
- Pengaturan Parameter: Menyetel parameter pengujian seperti frekuensi, amplitudo, dan kecepatan pemindaian sesuai dengan spesifikasi material dan jenis cacat yang dicari.
4. Pelaksanaan Pengujian
- Pemindaian Material: Menggerakkan probe atau koil di atas permukaan material dengan kecepatan konstan dan tekanan yang tepat. Untuk area yang besar atau sulit dijangkau, sistem otomatis atau robotik mungkin digunakan.
- Monitoring Data: Mengawasi tampilan instrumen ECT untuk mendeteksi perubahan dalam medan elektromagnetik yang mengindikasikan adanya cacat atau ketidaksempurnaan.
5. Analisis Data
- Interprestasi Sinyal: Menganalisis data yang ditampilkan untuk mengidentifikasi indikasi cacat. Teknisi yang berpengalaman dapat membedakan antara berbagai jenis cacat berdasarkan pola sinyal.
- Konfirmasi Temuan: Jika diperlukan, pengujian tambahan atau metode NDT lainnya dapat digunakan untuk mengonfirmasi temuan.
6. Pelaporan Hasil
- Dokumentasi: Menyusun laporan yang mencakup rincian proses pengujian, parameter yang digunakan, dan hasil yang diperoleh. Laporan ini harus mencakup gambar atau grafik yang menunjukkan lokasi dan ukuran cacat yang terdeteksi.
- Rekomendasi: Memberikan rekomendasi berdasarkan temuan, seperti perbaikan, pemantauan lebih lanjut, atau penggantian komponen jika diperlukan.
7. Tindak Lanjut
- Perbaikan atau Pemeliharaan: Melakukan tindakan korektif berdasarkan rekomendasi hasil pengujian. Ini bisa berupa perbaikan lokal pada area yang rusak atau penggantian komponen yang cacat.
- Pengujian Ulang: Jika perbaikan dilakukan, pengujian ulang dengan ECT mungkin diperlukan untuk memastikan bahwa cacat telah diperbaiki dan tidak ada cacat baru yang muncul.
Eddy Current Test adalah metode NDT yang sangat efektif dan efisien untuk mendeteksi cacat pada material, terutama logam. Dengan berbagai keunggulannya, metode ini menjadi pilihan utama dalam berbagai industri untuk memastikan integritas dan kualitas material. Memanfaatkan jasa Eddy Current Test dari perusahaan profesional dapat membantu menjaga keselamatan, efisiensi operasional, dan mengurangi risiko kegagalan material.
