Pengantar

Tanah longsor merupakan salah satu bencana alam yang paling sering terjadi di wilayah tropis seperti Indonesia. Dengan topografi yang berbukit dan curah hujan tinggi sepanjang tahun, risiko pergerakan tanah menjadi sangat tinggi, terutama di daerah perbukitan, lereng jalan raya, tambang, dan kawasan permukiman padat. Akibatnya, tanah longsor seringkali menyebabkan kerusakan infrastruktur, kehilangan tempat tinggal, dan bahkan korban jiwa.

Untuk meminimalisir dampak yang ditimbulkan, diperlukan sistem monitoring yang efektif, akurat, dan berkelanjutan. Salah satu teknologi yang terbukti andal dalam memantau pergerakan tanah adalah sistem pipa inclinometer casing. Sistem ini mampu memberikan data yang detail tentang pergeseran tanah di bawah permukaan secara berkala, memungkinkan para ahli geoteknik dan pihak berwenang mengambil keputusan cepat dalam mitigasi risiko.

Artikel ini akan membahas secara mendalam bagaimana sistem pipa inclinometer casing bekerja, fungsinya dalam pemantauan longsor, keunggulannya dibanding metode lain, dan mengapa PT Global Intan Teknindo adalah pilihan terbaik sebagai penyedia produk dan jasa instalasinya.

Apa Itu Pipa Inclinometer Casing?

Pipa inclinometer casing adalah komponen utama dari sistem inclinometer, yang merupakan salah satu alat penting dalam pemantauan geoteknik. Pipa ini dirancang khusus untuk dipasang secara vertikal ke dalam lubang bor guna memantau pergerakan lateral atau deformasi horizontal tanah di bawah permukaan. Casing berfungsi sebagai jalur pandu bagi probe inclinometer yang akan digunakan untuk mengukur perubahan kemiringan tanah secara berkala.

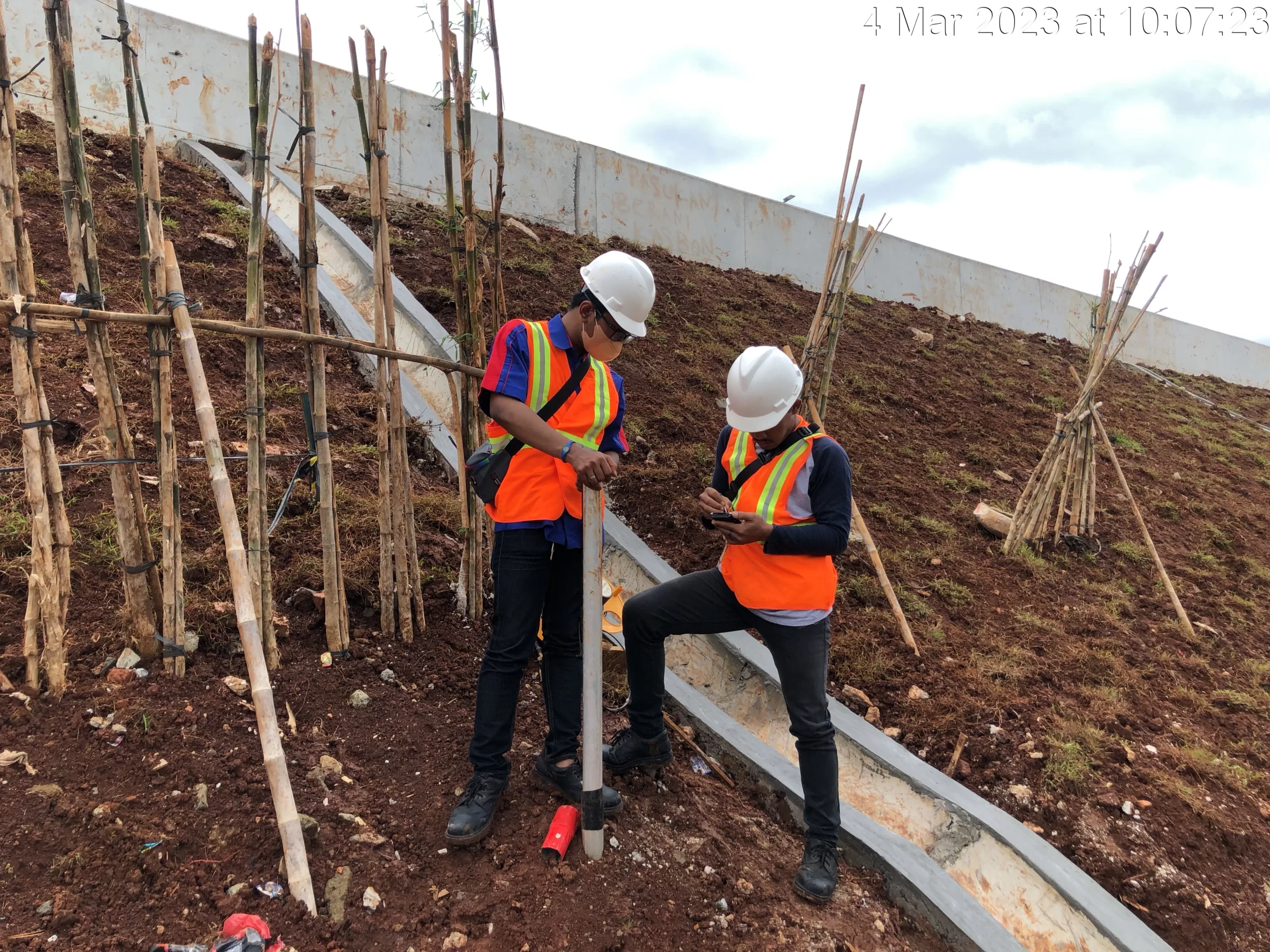

Instalasi casing pipa inclinometer

Karakteristik Pipa Inclinometer Casing

Pipa inclinometer casing memiliki bentuk silinder panjang dengan profil alur memanjang di sisi bagian dalam, umumnya berbentuk alur T, V, atau Spiral, tergantung pada desain produsen. Alur ini penting untuk memastikan bahwa probe inclinometer tetap berada pada orientasi yang sama saat melakukan pengukuran, sehingga hasil pengukuran dapat dibandingkan dari waktu ke waktu dengan presisi tinggi.

Panjang casing bervariasi tergantung pada kedalaman tanah yang ingin dimonitor, dan dapat disambung secara modular menggunakan sistem coupling. Bahan yang digunakan biasanya adalah:

  • ABS (Acrylonitrile Butadiene Styrene): Ringan, tahan terhadap korosi, cocok untuk tanah lunak dan penggunaan jangka menengah.

Pipa Inclinometer (ABS Material) » PT GLOBAL INTAN TEKNINDO

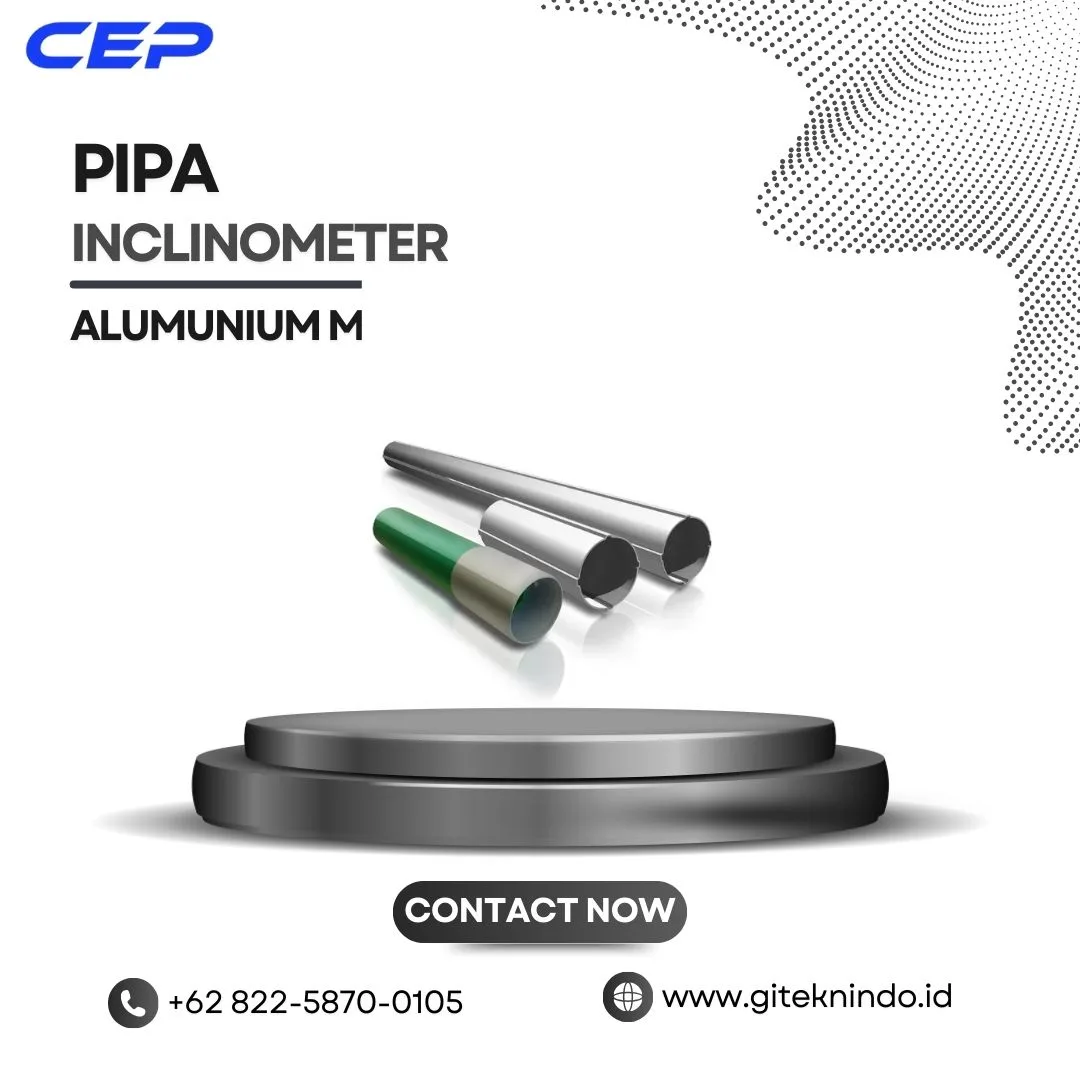

  • Aluminium: Lebih kuat dan tahan lama, ideal untuk tanah keras, batuan, atau penggunaan jangka panjang.

Pipa Inclinometer (Alumunium Material) » PT GLOBAL INTAN TEKNINDO

Setiap sambungan antar pipa dirancang untuk menjaga kesinambungan alur pandu dan mencegah rotasi, sehingga probe tetap mengikuti jalur yang akurat sepanjang casing.

Keunggulan Penggunaan Casing Inclinometer

  • Presisi Tinggi: Pipa casing memastikan probe selalu berada dalam jalur yang tepat, meminimalkan deviasi pengukuran.
  • Struktur Modular: Pemasangan yang fleksibel memungkinkan penggunaan di kedalaman mulai dari beberapa meter hingga puluhan meter.
  • Kompatibilitas: Cocok digunakan dengan berbagai jenis probe inclinometer manual maupun otomatis.
  • Stabilitas Jangka Panjang: Dengan proses grouting (pengecoran semen campur bentonit) di sekitar casing, struktur dapat bertahan selama bertahun-tahun tanpa pergeseran signifikan.

Dengan memahami komponen dan fungsi utama dari pipa inclinometer casing, para profesional geoteknik dapat merancang sistem monitoring yang tepat guna, efektif, dan hemat biaya. Bagian selanjutnya akan mengupas lebih lanjut manfaat praktis sistem ini dalam proyek pemantauan tanah longsor.

Komponen Sistem Inclinometer

Satu sistem monitoring tanah menggunakan pipa inclinometer casing terdiri dari beberapa komponen utama:

  1. Pipa Inclinometer Casing: Biasanya terbuat dari bahan plastik ABS atau aluminium, pipa ini memiliki alur pandu agar probe dapat bergerak stabil sepanjang casing.
  2. Sambungan Coupling: Digunakan untuk menghubungkan antar pipa agar panjang total sesuai dengan kedalaman lubang bor.
  3. Probe Inclinometer: Alat pengukur sudut yang dilengkapi dengan sensor akselerometer dan magnetometer.
  4. Cable dan Reel: Untuk menurunkan dan menarik probe dalam casing.
  5. Readout Unit: Perangkat elektronik untuk membaca dan menyimpan data dari probe.
  6. Data Logger (Opsional): Untuk monitoring otomatis tanpa operator.

Fungsi dan Manfaat Monitoring dengan Pipa Inclinometer

1. Mendeteksi Pergerakan Tanah Lebih Awal

Sistem ini dapat mendeteksi pergerakan kecil pada lapisan bawah tanah yang tidak terlihat dari permukaan. Hal ini memungkinkan tindakan pencegahan dilakukan sebelum terjadi bencana besar.

2. Menentukan Zona Geser

Dengan data dari berbagai kedalaman, kita bisa mengetahui di mana letak lapisan lemah atau zona geser aktif yang menjadi penyebab utama longsor.

3. Mengevaluasi Efektivitas Struktur Penahan

Monitoring dilakukan pada dinding penahan, tanggul, atau sistem drainase untuk mengevaluasi apakah struktur tersebut bekerja dengan baik dalam menahan gaya lateral dari tanah.

4. Mendukung Perencanaan dan Desain Geoteknik

Data yang diperoleh bisa digunakan untuk memperbaiki desain geoteknik seperti geogrid, bore pile, atau soil nailing agar lebih tepat sasaran dan hemat biaya.

5. Meningkatkan Keamanan Proyek

Sistem ini menjadi alat bantu vital dalam menjaga keselamatan pekerja di lapangan serta pengguna infrastruktur setelah proyek selesai.

Apa itu Pipa Inclinometer? » PT GLOBAL INTAN TEKNINDO

Aplikasi di Berbagai Sektor

Sistem inclinometer casing telah digunakan secara luas di berbagai proyek, baik skala kecil maupun besar, antara lain:

  • Konstruksi Jalan Tol dan Rel Kereta: Memantau kestabilan lereng dan embankment.
  • Tambang Terbuka dan Tertutup: Mengukur pergerakan slope dan tebing tambang.
  • Proyek Bendungan dan Waduk: Memastikan kestabilan pondasi dan dinding bendungan.
  • Pembangunan Gedung dan Basement: Memantau pengaruh penggalian terhadap struktur sekitarnya.
  • Kawasan Rawan Longsor di Permukiman: Sebagai sistem peringatan dini untuk masyarakat.

Proses Instalasi Pipa Inclinometer

  1. Pengeboran Lubang: Lubang bor dibuat dengan kedalaman sesuai kebutuhan monitoring, biasanya antara 10–50 meter.
  2. Pemasangan Casing: Pipa inclinometer casing dimasukkan ke dalam lubang dan disambung menggunakan coupling.
  3. Grouting: Lubang diisi dengan campuran grout untuk menjaga posisi casing tetap vertikal dan stabil.
  4. Monitoring Awal (Baseline): Pembacaan pertama dilakukan setelah grout mengeras sebagai referensi untuk data selanjutnya.
  5. Monitoring Berkala atau Otomatis: Data diambil secara manual berkala atau melalui logger otomatis.

Perbandingan dengan Metode Monitoring Lain

MetodeKeunggulanKelemahan
InclinometerAkurat, mengukur deformasi dalam tanahBiaya awal lebih tinggi
ExtensometerCocok untuk pengukuran vertikalTidak mengukur deformasi lateral
Survey GPSMurah, jangkauan luasTidak bisa mengukur dalam tanah
Visual InspectionCepat dan mudahTidak akurat, hanya deteksi permukaan

Dengan mempertimbangkan keakuratan dan data mendalam yang ditawarkan, inclinometer menjadi pilihan terbaik untuk monitoring tanah longsor yang serius dan berkelanjutan.

Mengapa Memilih PT Global Intan Teknindo?

1. Produk Berkualitas Tinggi

Kami menyediakan pipa inclinometer berbahan aluminium dan ABS yang memiliki daya tahan tinggi terhadap korosi, tekanan tanah, serta perubahan cuaca ekstrem. Semua produk telah melalui uji mutu dan sesuai dengan standar internasional.

2. Teknisi Ahli dan Berpengalaman

Tim teknisi kami telah berpengalaman dalam menangani berbagai proyek skala besar dan kompleks, dari medan pegunungan hingga kawasan padat kota. Setiap instalasi dilakukan dengan presisi tinggi dan dokumentasi lengkap.

3. Solusi Monitoring Terpadu

Kami tidak hanya menjual alat, tetapi juga menyediakan solusi monitoring terintegrasi, termasuk data logger otomatis, dashboard pemantauan online, dan sistem peringatan dini.

4. Dukungan Penuh dan Pelatihan

Kami memberikan pelatihan kepada tim klien agar dapat memahami cara pengambilan data, interpretasi hasil, dan troubleshooting alat. Selain itu, layanan purna jual kami mencakup kalibrasi rutin, penggantian suku cadang, dan pembaruan perangkat lunak.

Tips Memilih Sistem Inclinometer

  • Pastikan Kesesuaian Kebutuhan: Tentukan kedalaman pemantauan, jenis tanah, dan tujuan monitoring sebelum memilih jenis casing dan probe.
  • Pertimbangkan Bahan Casing: Gunakan aluminium untuk proyek jangka panjang dan lingkungan keras, ABS untuk proyek temporer atau tanah lunak.
  • Pilih Penyedia Tepercaya: Pastikan penyedia memiliki pengalaman, sertifikasi, serta dokumentasi proyek yang jelas.
  • Lihat Kemampuan Integrasi: Pilih sistem yang mendukung integrasi dengan perangkat lunak pemantauan atau sistem peringatan dini.

Baca juga : Pipa Inclinometer : Alat Penting dalam Pengukuran Kemiringan

Kesimpulan

Sistem pipa inclinometer casing adalah solusi terbaik untuk pemantauan tanah longsor yang akurat, berkelanjutan, dan dapat diandalkan. Teknologi ini memberikan data penting mengenai pergerakan bawah permukaan yang tidak dapat diukur dengan metode konvensional, sehingga sangat berperan dalam pencegahan bencana, penghematan biaya konstruksi, serta perlindungan terhadap infrastruktur dan keselamatan manusia.

PT Global Intan Teknindo sebagai perusahaan yang bergerak pada bidang system dan monitoring system. Kami menjual alat Pipa Inclinometer. Jika anda berminat untuk membeli produk yang disediakan oleh Global Intan Teknindo, silahkan anda langsung hubungi kami melalui :

PT. Global Intan Teknindo
