Ringkasan Utama
Multimeter (atau Multitester / VOM) adalah instrumen pengujian dan diagnostik kelistrikan serbaguna yang menggabungkan fungsi voltmeter (pengukur beda potensial tegangan AC/DC), amperemeter (pengukur kuat arus listrik AC/DC), dan ohmmeter (pengukur hambatan resistansi) dalam satu unit terpadu. Pada era modern, Digital Multimeter (DMM) telah menggantikan tipe galvanometer analog melalui integrasi konverter analog-ke-digital beresolusi tinggi, teknologi True RMS (Root Mean Square) untuk akurasi pembacaan gelombang non-sinusoidal terdistorsi, proteksi kelebihan beban (overload protection), serta klasifikasi keselamatan ketat IEC 61010 (Kategori CAT I hingga CAT IV).
1. Evolusi Multimeter: Tipe Analog vs Digital Multimeter (DMM)
Perkembangan teknologi pengukuran listrik membagi multimeter ke dalam dua kategori utama:
- Multimeter Analog (Galvanometer D'Arsonval): Menggunakan kumparan putar di dalam medan magnet permanen yang menggerakkan jarum penunjuk mekanik. Sangat responsif terhadap tren perubahan sinyal yang fluktuatif cepat, namun memiliki impedansi masukan rendah (20 kΩ/V) yang berisiko membebani rangkaian (loading effect) serta rentan kesalahan paralaks bacaan.

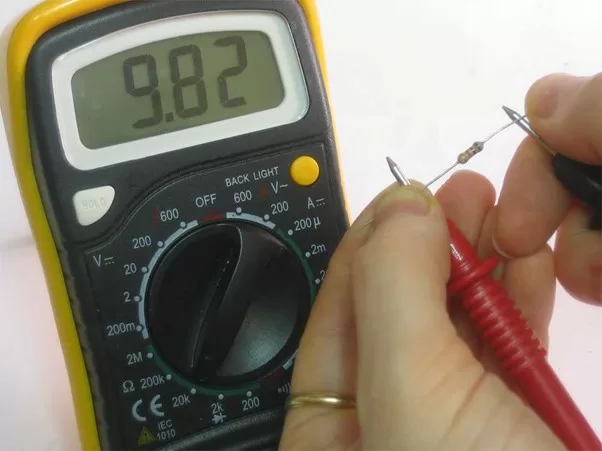

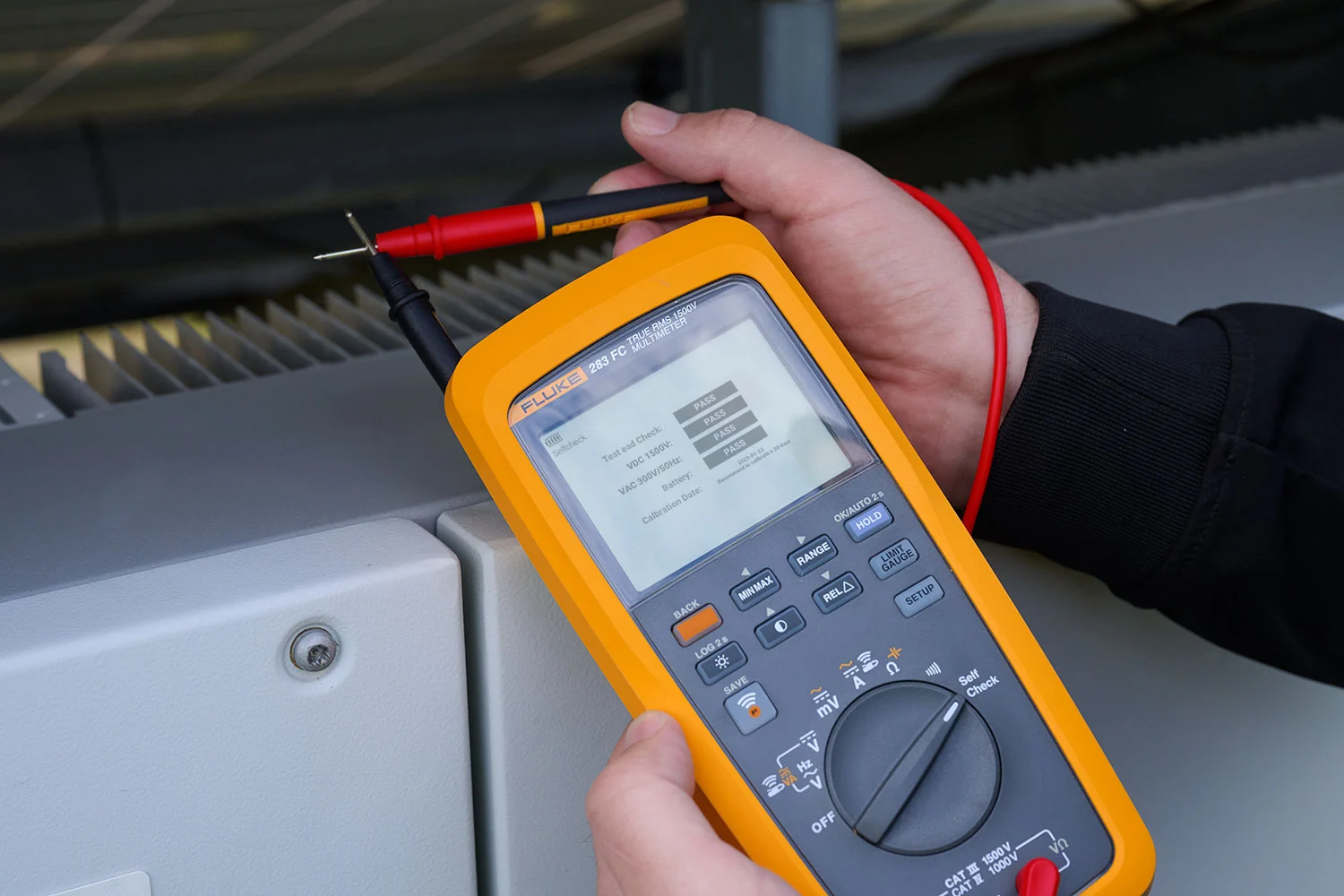

- Digital Multimeter (DMM): Menggunakan rangkaian pengkondisi sinyal berbasis ADC mikroprosesor dengan impedansi masukan sangat tinggi (≥ 10 MΩ). Menampilkan nilai numerik digital langsung pada layar LCD dengan resolusi 3½ hingga 6½ digit, fitur auto-ranging, perekaman data Min/Max, dan konektivitas logging USB/Bluetooth.
2. Formulasi Fisika Dasar dan Perhitungan Nilai True RMS
Pengukuran parameter listrik dengan DMM mengacu pada hukum fisika dasar dan formulasi kalkulus sinyal AC berikut:
V = I × R | I = V / R | R = V / I
P = V × I = I2 × R = V2 / R
2. Formula Nilai Efektif True RMS Sinyal Bolak-Balik (AC):
Vrms = √[ (1 / T) ∫0T [v(t)]2 dt ]
Keterangan:
• Vrms = Nilai tegangan efektif True RMS yang menghasilkan daya termal ekuivalen DC (Volt)
• T = Periode waktu satu siklus gelombang (detik)
• v(t) = Fungsi tegangan sesaat terhadap waktu
Catatan Gelombang:
- Gelombang Sinus Murni: Vrms = Vpeak / √2 ≈ 0,7071 × Vpeak
- Multimeter Average-Responding: Hanya akurat pada sinus murni; akan mengalami deviasi kesalahan hingga 10% – 40% pada gelombang inverter/VFD, dimmer SCR, atau beban non-linier komputer. Multimeter True RMS wajib digunakan untuk sinyal terdistorsi tersebut.
3. Matriks Kategori Keselamatan Kerja Listrik (IEC 61010 Standard)
Memilih multimeter harus mempertimbangkan kategori tegangan lebih transien (transient overvoltage spike) pada titik instalasi kerja:
| Kategori Keselamatan | Lokasi Kerja Kelistrikan | Tingkat Energi Transien | Contoh Aplikasi Lapangan |
|---|---|---|---|
| CAT I | Rangkaian elektronik terisolasi atau bertenaga baterai sekunder. | Sangat Rendah | Papan PCB mikroelektronika, perangkat audio, radio, dan senter. |
| CAT II | Beban peralatan portabel yang dicolokkan ke stopkontak dinding satu fase. | Rendah hingga Sedang | Peralatan rumah tangga, perkakas listrik portabel (bor/gerinda), stopkontak > 10 meter dari panel. |
| CAT III | Instalasi distribusi 3-fase di dalam bangunan industri dan komersial. | Tinggi | Panel distribusi MDP/SDP, motor listrik 3-fase, busbar, sistem penerangan gedung pabrik. |
| CAT IV | Titik asal instalasi tegangan rendah dari jaringan utilitas luar (PLN). | Sangat Tinggi (Bahaya Arc Flash) | Meteran kWh PLN, sambungan kabel udara/bawah tanah masuk, panel gardu trafo utama. |
4. Ragam Jenis Multimeter Khusus Industri
Selain DMM standar genggam (handheld), terdapat varian multimeter khusus untuk aplikasi spesifik:

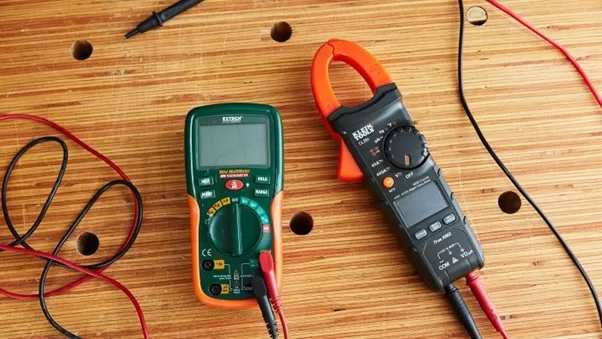

- Clamp Meter (Tang Amper): Dilengkapi capit transformator arus (CT) atau Hall Effect sensor untuk mengukur kuat arus hingga 1.000A AC/DC tanpa memutus rangkaian kawat konduktor.
- Benchtop Digital Multimeter: DMM presisi tinggi untuk laboratorium kalibrasi dengan resolusi 6½ hingga 8½ digit, sistem 4-wire Kelvin resistance measurement, dan antarmuka GPIB/LAN.
- Insulation Multimeter (Megohmmeter Terpadu): Menggabungkan fungsi DMM harian dengan injektor tegangan uji isolasi 50V–1.000V DC untuk menguji ketahanan isolasi belitan motor listrik (resistansi giga-ohm GΩ).
Kesimpulan
Multimeter adalah instrumen diagnostik fundamental dalam rekayasa listrik dan elektronika. Dengan memahami prinsip pengukuran True RMS, memilih rentang kategori keselamatan IEC 61010 yang tepat, serta menjaga kalibrasi rutin, teknisi dan engineer dapat melaksanakan pekerjaan pemeliharaan secara akurat, efisien, dan aman dari bahaya sengatan listrik serta ledakan busur api (arc flash).
