Mengenal Lebih Jauh Tentang Pile Load Testing atau Uji Tiang Pancang

Pondasi tiang pancang (pile) menjadi tulang punggung banyak bangunan bertingkat, jembatan, dan struktur berat lainnya. Tiang ini bertugas menyalurkan beban dari bangunan ke lapisan tanah yang lebih dalam dan stabil. Namun sebelum mempercayakan tiang pancang untuk menopang beban struktur, insinyur harus membuktikan kekuatan dan keandalannya terlebih dahulu melalui serangkaian pengujian bernama pile load testing (uji beban tiang pancang).

Artikel ini merangkum metode, instrumen, dan teknik pile load testing yang umum praktisi gunakan di industri geoteknik, sehingga pembaca awam maupun praktisi teknik sipil dapat memahami dasar-dasarnya dengan mudah.

Apa Itu Pile Load Testing?

Pile load testing adalah proses evaluasi terhadap kinerja dan karakteristik tiang pancang. Melalui pengujian ini, insinyur geoteknik dapat mengetahui kapasitas dukung beban (load-carrying capacity), integritas struktural, serta perilaku tiang dalam berbagai kondisi pembebanan. Insinyur menjadikan hasil pengujian ini sebagai dasar utama untuk memastikan keamanan dan keandalan sistem pondasi sebelum melanjutkan proses konstruksi.

Mengapa Pile Load Testing Penting?

Ada dua alasan utama mengapa tim konstruksi tidak boleh melewatkan pile load testing dalam proyek konstruksi:

• Verifikasi desain — Pengujian memastikan tiang pancang memenuhi spesifikasi dan standar perencanaan. Dengan mengukur kapasitas dukung beban secara aktual, insinyur bisa memastikan tiang mampu menahan beban rencana tanpa mengalami penurunan (settlement) berlebihan atau kegagalan struktural.
• Deteksi dini kerusakan — Pengujian membantu insinyur menemukan cacat atau kerusakan pada tiang sejak awal. Dengan begitu, tim konstruksi bisa melakukan tindakan perbaikan sebelum masalah membesar dan menimbulkan biaya perbaikan yang jauh lebih mahal.

Metode Umum Pile Load Testing

1. Static Load Testing (Uji Beban Statis)
   Static load testing adalah metode paling umum untuk menilai kapasitas dukung beban tiang. Penguji memberikan beban secara bertahap dan terus meningkat, sekaligus memantau responsnya secara berkelanjutan. Dari kurva hubungan beban-penurunan (load-settlement), insinyur dapat menentukan kapasitas ultimat, distribusi beban, dan performa keseluruhan tiang.
2. Dynamic Load Testing (Uji Beban Dinamis)
   Metode ini menerapkan beban impak (impact load) pada tiang lalu mengukur responsnya. Dynamic load testing sangat berguna untuk menilai integritas dan perilaku dinamis tiang, misalnya mengevaluasi ketahanannya terhadap beban dinamis seperti gempa bumi atau getaran mesin berat.
3. Lateral Load Testing (Uji Beban Lateral)
   Lateral load testing menilai perilaku dan kapasitas tiang terhadap gaya horizontal atau lateral, seperti beban angin atau beban seismik. Hasil uji ini memberikan data penting mengenai defleksi (lendutan), kekakuan (stiffness), dan karakteristik hubungan beban-perpindahan tiang.

Baca Juga Panduan Lengkap Pelaksanaan Plate Bearing Test di Lapangan

Instrumentasi dalam Pile

Akurasi data pengujian sangat bergantung pada instrumen yang digunakan. Berikut instrumen utama yang umum praktisi gunakan:

Teknik-Teknik Pile Load Testing

Selain tiga metode utama di atas, insinyur memilih beberapa teknik spesifik sesuai kebutuhan proyek, kondisi lapangan, dan tingkat akurasi yang mereka inginkan:

• Static Load Testing — Teknik paling tradisional. Penguji memberikan beban statis secara bertahap menggunakan hydraulic jack atau reaction frame, hingga tiang mencapai kapasitas ultimat atau memenuhi kriteria defleksi tertentu. Teknik ini memberi gambaran paling lengkap soal kapasitas dan karakteristik beban-perpindahan tiang.
• Dynamic Load Testing — Menerapkan gaya cepat dan dinamis untuk mensimulasikan respons tiang terhadap beban impak atau getaran. Terdapat dua pendekatan populer: High Strain Dynamic Testing (HSDT), juga dikenal sebagai Pile Driving Analyzer (PDA) testing, yang mengukur respons tiang terhadap pukulan palu (hammer blow); dan Low Strain Integrity Testing (LSIT), yang menggunakan impak berenergi rendah untuk mengevaluasi integritas dan kontinuitas tiang. Metode ini relatif cepat dan hemat biaya.
• Statnamic Load Testing — Menggabungkan prinsip pembebanan statis dan dinamis. Tim meletakkan massa reaksi besar di atas pile cap, lalu menerapkan gaya cepat menggunakan sistem gas bertekanan tinggi atau beban jatuh (drop weight). Alat ini mensimulasikan respons tiang terhadap pembebanan yang lebih realistis dengan waktu setup yang singkat.
• Statnamic-Plus Static Load Testing — Kombinasi statnamic dan static load testing. Alat menerapkan beban statnamic lebih dulu untuk merekam data respons dinamis, kemudian sistem melanjutkan dengan beban statis untuk mengukur perilaku tiang pada kondisi statis. Kombinasi data ini memberikan penilaian paling komprehensif atas kapasitas, kekakuan, dan karakteristik beban-perpindahan tiang.

Manajer proyek sebaiknya mendiskusikan pemilihan teknik yang tepat bersama insinyur geoteknik atau perusahaan jasa pengujian berpengalaman, dengan mempertimbangkan kebutuhan proyek, sumber daya yang tersedia, kondisi lokasi, serta tingkat akurasi yang dibutuhkan.

Manfaat Pile Load Testing bagi Proyek Konstruksi

• Menjamin keamanan struktur — mengurangi risiko kegagalan struktural pada pondasi secara drastis.
• Mengoptimalkan desain — memverifikasi kapasitas dukung tiang sehingga insinyur dapat menyesuaikan desain bila perlu, tanpa memicu pemborosan material.
• Meningkatkan efisiensi biaya jangka panjang — mendeteksi cacat tiang lebih dini guna mencegah biaya perbaikan atau penggantian yang jauh lebih mahal di kemudian hari.
• Mengontrol kualitas proyek — mendukung kualitas konstruksi secara menyeluruh dan meningkatkan efisiensi operasional proyek.

Pertanyaan yang Sering Diajukan (FAQ)

1. Apa tujuan utama pile load testing?
   Untuk menilai kapasitas dukung beban, integritas, dan perilaku tiang pancang sebelum kontraktor memanfaatkannya dalam konstruksi.
2. Bagaimana tim melakukan proses static load testing?
   Penguji menerapkan beban secara bertahap dan terus meningkat pada tiang, sekaligus memantau responsnya untuk menentukan kapasitas dukung bebannya.
3. Instrumen apa saja yang umum praktisi gunakan dalam pile load testing?

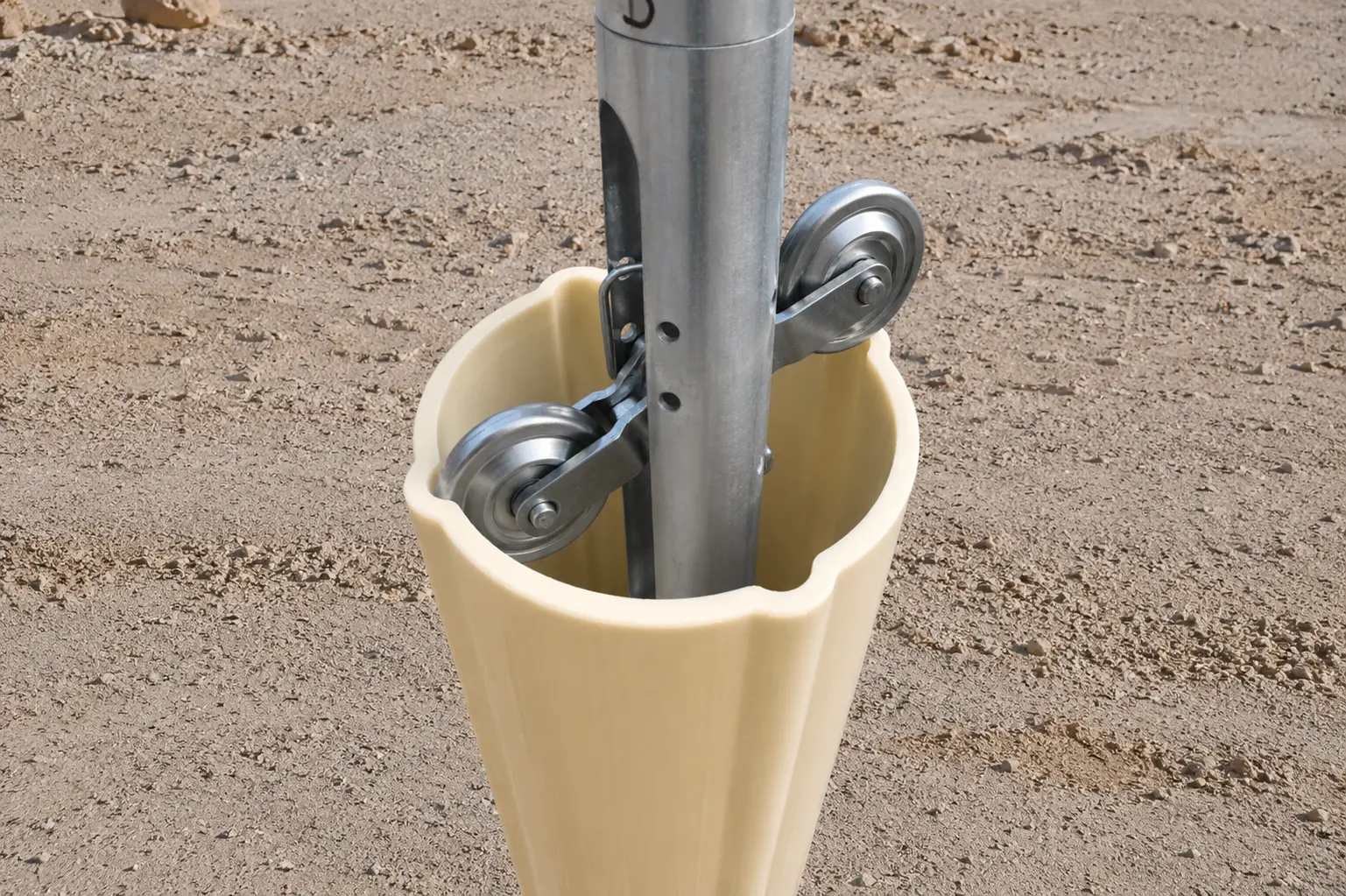

   Di antaranya strain gauge, load cell, settlement gauge, inclinometer, borehole extensometer, dan alat uji integritas tiang (pile integrity tester).
4. Apa itu Crosshole Sonic Logging (CSL)?
   CSL adalah teknik yang memanfaatkan gelombang ultrasonik untuk menilai integritas dan kualitas drilled shaft (tiang bor).
5. Bagaimana cara kerja Thermal Integrity Profiling (TIP)?
   TIP memanfaatkan pengukuran suhu untuk mengevaluasi integritas dan panjang elemen pondasi dalam, berdasarkan profil temperatur beton selama proses curing.
