Panduan Lengkap Plate Bearing Test

Dalam dunia teknik sipil dan konstruksi, memastikan kekuatan tanah di lokasi proyek merupakan langkah mutlak sebelum insinyur mendirikan bangunan atau infrastruktur transportasi. Oleh karena itu, para ahli mengakui Plate Bearing Test atau uji beban pelat sebagai salah satu metode pengujian tanah lapangan (in-situ test) yang paling reliabel untuk mengukur kekuatan langsung permukaan tanah.

Selanjutnya, artikel ini menyajikan panduan mendalam mengenai definisi, standar acuan, peralatan, prosedur kerja, metode perhitungan, hingga estimasi biaya jasa pengujian ini di Indonesia.

Apa itu Plate Bearing Test? (Definisi & Fungsi Utama)

Plate Bearing Test adalah metode pengujian lapangan yang insinyur fungsikan untuk menentukan kapasitas daya dukung ultimit tanah dan modulus reaksi tanah dasar. Tentu saja, pengujian ini sangat krusial dalam perancangan pondasi dangkal, perkerasan jalan raya, landasan pacu bandara, serta lantai komersial atau industrial.

Berbeda dengan pengujian laboratorium seperti Triaxial atau Direct Shear yang mengandalkan sampel tanah terganggu atau tidak terganggu, uji plate bearing memberikan data langsung dari kondisi tanah asli di lapangan. Secara teknis, pengujian ini mensimulasikan pembebanan nyata struktur atas ke atas permukaan tanah dengan memanfaatkan pelat baja melingkar sebagai representasi dari dasar pondasi atau struktur perkerasan.

Adapun fungsi utama dari pengujian ini meliputi:

• Menentukan Kapasitas Dukung Tanah untuk mengetahui batas maksimal beban yang tanah mampu terima sebelum mengalami keruntuhan geser.
• Mendapatkan Nilai Modulus Reaksi Tanah Dasar yang sangat perancang perkerasan kaku dan fondasi rakit butuhkan.
• Mengukur Penurunan untuk memantau hubungan antara besarnya beban pengujian dan deformasi vertikal tanah di bawah pelat pembeban.

INFO Ketahui Lebih Lanjut Solusi Geoteknik Bersama Giteknindo

Standar Acuan Uji Plate Bearing di Indonesia

Untuk menjamin validitas dan keandalan data, tim pelaksana harus merujuk pada standar baku yang berlaku secara nasional maupun internasional saat melakukan pengujian ini di Indonesia.

SNI 03-6424-2000

Standar Nasional Indonesia ini menetapkan rujukan utama bagi para praktisi geoteknik di Indonesia. Standar ini mengatur tata cara pengujian beban pelat untuk menentukan daya dukung tanah di lapangan secara statis non-repetitif. Lebih lanjut, pemerintah mengadopsi SNI ini untuk memastikan konsistensi metodologi pembebanan, pembacaan dial gauge, dan pelaporan hasil uji di seluruh wilayah Indonesia.

ASTM D1194, ASTM D1195, dan ASTM D1196

Selain SNI, konsultan perencana juga sering menerapkan standar dari American Society for Testing and Materials, terutama pada proyek-proyek skala internasional atau infrastruktur strategis nasional:

• ASTM D1194: Praktisi menggunakan metode uji standar ini untuk daya dukung tanah dengan beban statis pada pondasi sebar.
• ASTM D1195: Insinyur memanfaatkan metode ini untuk pengujian beban pelat berulang pada evaluasi perkerasan lentur dan kaku.
• ASTM D1196: Tim teknis menerapkan metode uji beban pelat tidak berulang ini dalam mengevaluasi kekuatan subgrade dan subbase.

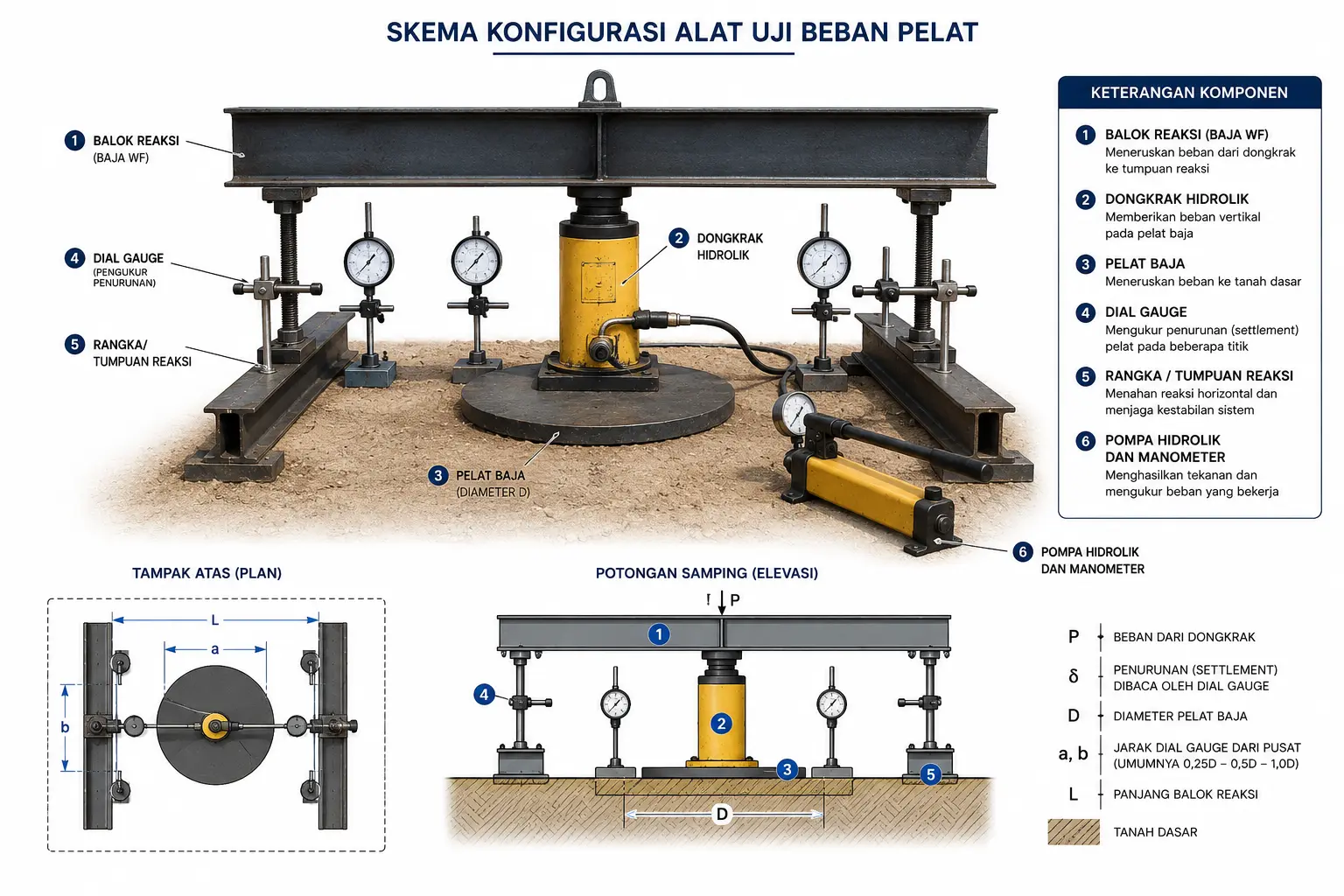

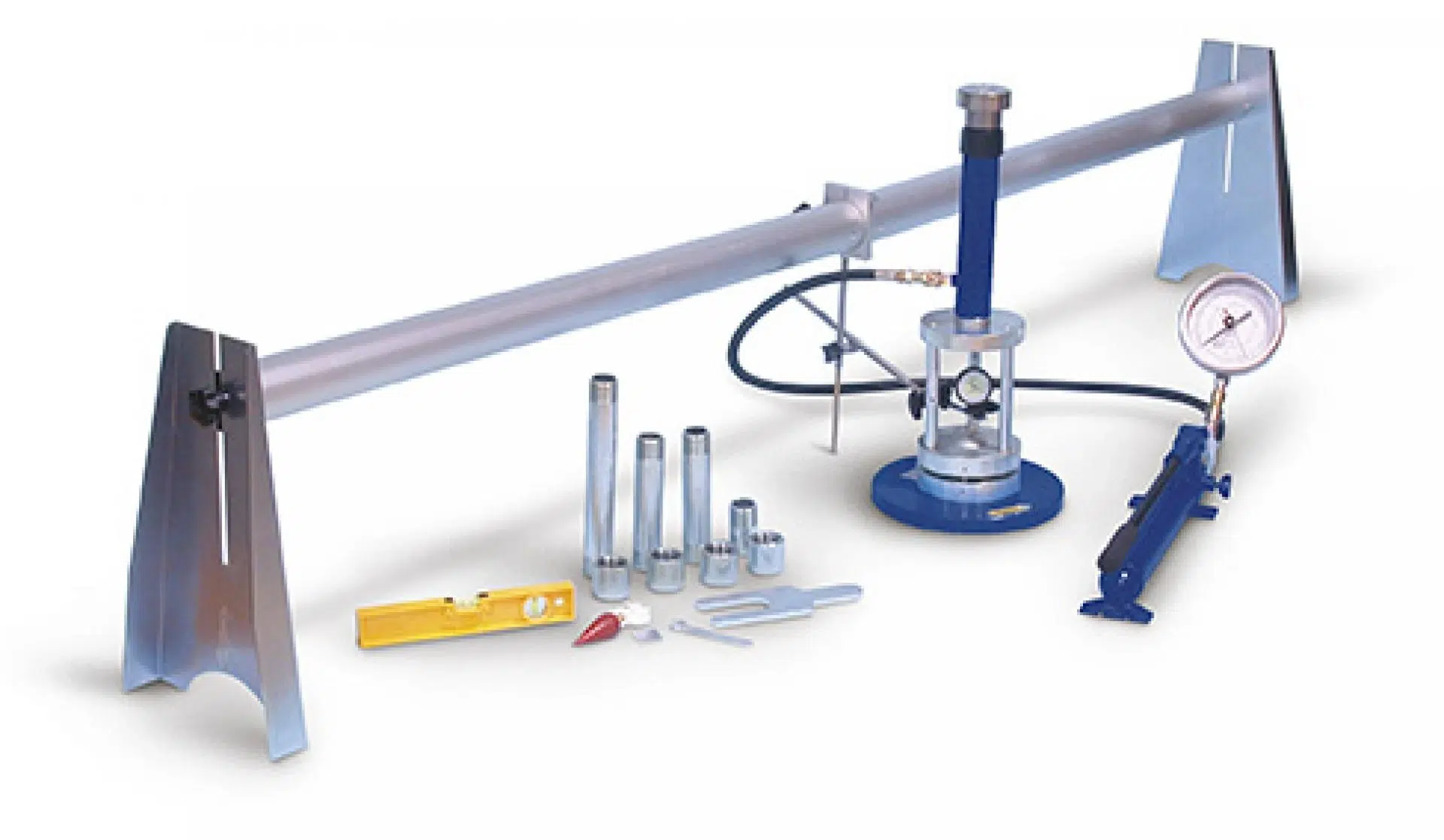

Peralatan Utama dalam Plate Bearing Test

Keberhasilan pengujian ini sangat bergantung pada kalibrasi dan ketepatan teknisi saat memasang instrumen uji. Oleh karena itu, tim lapangan memerlukan rangkaian peralatan utama berikut:

• Pelat Baja: Teknisi menggunakan pelat baja lingkaran yang tebal untuk mencegah lenturan saat menerima tekanan. Mereka menyesuaikan pemilihan diameter standar antara 30 cm hingga 75 cm dengan jenis tanah di lapangan.
• Dongkrak Hidrolik: Tim mengoperasikan alat pembeban yang memiliki pompa dan manometer terkalibrasi untuk menyalurkan gaya tekan secara bertahap.
• Dial Indikator: Ahli geoteknik membutuhkan alat pengukur penurunan dengan ketelitian minimal 0,01 mm. Mereka harus memasang minimal 3 unit dial gauge secara simetris di tepi pelat.
• Balok Referensi: Teknisi meletakkan balok baja tempat dudukan dial gauge ini cukup jauh dari area pengujian agar tidak terkena dampak deformasi tanah.
• Sistem Beban Reaksi: Operator memanfaatkan truk bermuatan material berat, excavator, atau tumpukan balok beton sebagai penahan gaya dorong dongkrak hidrolik ke atas.

Prosedur dan Langkah Kerja Plate Bearing Test Lapangan

Tim ahli harus melakukan prosedur pengujian di lapangan dengan sangat sistematis untuk menghindari bias data akibat kesalahan teknis. Berikut adalah langkah-langkah proseduralnya:

1. Persiapan Lokasi Uji: Pertama, teknisi membersihkan permukaan tanah dari humus, sampah, dan batuan lepas. Kemudian, mereka meratakan area uji hingga benar-benar horizontal menggunakan lapisan pasir bersih setebal maksimal 5-10 mm sebagai material perata.
2. Pemasangan Rangkaian Alat: Selanjutnya, tim menempatkan pelat baja di atas area uji. Mereka memasang dongkrak hidrolik tepat di tengah pelat baja secara vertikal. Setelah itu, teknisi memosisikan beban reaksi tepat di atas dongkrak, dan memasang balok referensi serta 3 buah dial gauge pada tepi pelat.
3. Pemberian Beban Awal: Operator memberikan beban awal minimal sebesar 7 kPa selama beberapa menit untuk mendudukkan rangkaian alat secara stabil. Kemudian, ahli geoteknik mengatur pembacaan seluruh dial gauge ke posisi nol.
4. Siklus Pembebanan: Tim menaikkan beban secara bertahap yang mereka bagi menjadi 5 hingga 6 tahap pembebanan. Mereka mempertahankan beban secara konstan pada setiap tahap hingga laju penurunan tanah melambat secara signifikan.
5. Pencatatan Penurunan: Pengawas mencatat deformasi tanah pada dial gauge pada interval waktu tertentu untuk setiap tahapan beban sebelum melanjutkan ke tahap berikutnya.
6. Pembongkaran Beban: Akhirnya, setelah mencapai beban maksimum, operator mengurangi beban secara bertahap. Ahli geoteknik mencatat nilai pemulihan elastis tanah setelah melepaskan semua beban sepenuhnya.

Cara Menghitung Nilai Modulus Reaksi Tanah Dasar

Insinyur memperoleh nilai modulus reaksi tanah dasar dengan membagi tekanan dengan deformasi atau penurunan yang muncul pada batas elastis tanah. Secara matematis, mereka menggunakan rumus ks = p / s.

Dalam persamaan tersebut, ks mewakili Modulus reaksi tanah dasar, p adalah Tekanan dari pelat, dan s menunjukkan Penurunan yang teknisi ukur pada tekanan tersebut.

Pada praktiknya, perencana mengevaluasi nilai modulus ini pada nilai penurunan standar tertentu. Sebagai contoh, insinyur sering meninjau penurunan sebesar 1,25 mm berdasarkan panduan perancangan jalan raya dari AASHTO.

Konteks Geoteknik Lokal di Indonesia

Kondisi geologi Indonesia yang sangat bervariasi menuntut ahli geoteknik untuk memberikan perhatian ekstra saat menginterpretasi hasil uji. Sebagai contoh, pelaksanaan pengujian pada daerah tanah lempung ekspansif seperti di Cikarang, Karawang, atau Solo-Purwodadi menunjukkan fluktuasi kekuatan yang ekstrem berdasarkan musim.

Apabila tim melakukan pengujian pada musim kemarau, tanah lempung akan mengeras dan menunjukkan daya dukung tinggi. Sebaliknya, saat musim hujan tiba, kadar air tanah meningkat pesat sehingga menurunkan kapasitas daya dukung secara drastis. Oleh karena itu, insinyur geoteknik harus selalu mengoreksi data lapangan menggunakan hasil uji laboratorium terkait indeks plastisitas tanah.

Perkiraan Harga Jasa Plate Bearing Test di Indonesia

Biaya pelaksanaan pengujian bervariasi karena bergantung pada aksesibilitas lokasi proyek, jumlah titik uji, dan kapasitas beban reaksi. Sebagai referensi, berikut adalah estimasi tarif jasa pengujian saat ini:

Tinjauan Ahli Geoteknik

Menurut pedoman Himpunan Ahli Teknik Tanah Indonesia, insinyur sangat menyarankan penggunaan pelat uji berdiameter minimal 75 cm untuk daerah dengan karakteristik tanah lunak. Tentu saja, hal ini bertujuan untuk menyalurkan distribusi beban yang representatif ke lapisan tanah yang lebih dalam. Selain itu, pelat berukuran besar meminimalkan efek runtuh geser lokal di sepanjang tepi pelat baja.

Pertanyaan Sering Diajukan (FAQ)

Berapa lama waktu yang tim butuhkan untuk menyelesaikan satu titik uji plate bearing?

Secara umum, proses instalasi alat hingga selesai pembongkaran beban memerlukan waktu sekitar 4 hingga 8 jam per titik uji. Namun, durasi ini sangat bergantung pada kecepatan penurunan tanah untuk mencapai kestabilan pada setiap tahapan beban yang teknisi terapkan.

Apa perbedaan utama antara Plate Bearing Test dan Uji CBR Lapangan?

Perbedaan utama terletak pada luasan area uji dan parameter hasil akhirnya. Plate bearing test mengukur kapasitas dukung langsung area tanah yang lebih luas untuk fondasi atau slab beton besar. Sebaliknya, uji CBR lapangan menggunakan piston penetrasi kecil untuk menilai kekuatan relatif tanah dasar khusus pada perancangan tebal perkerasan jalan raya.
