Kalibrasi OTDR : Pengertian, Manfaat, Kelebihan dan Kekurangan

Dalam infrastruktur telekomunikasi modern berbasis kabel serat optik (Fiber to the Home / FTTH, jaringan backbone bawah laut, dan pusat data data center), kualitas transmisi cahaya menentukan kecepatan bandwidth dan keandalan komunikasi digital. Optical Time-Domain Reflectometer (OTDR) adalah instrumen optoelektronik paling vital yang digunakan oleh teknisi jaringan untuk menguji redaman serat, mengukur panjang kabel, serta mendeteksi lokasi gangguan fisik kabel optik secara presisi. Namun, seiring waktu pemakaian, laser dioda dan penerima optik OTDR mengalami pergeseran akurasi sehingga membutuhkan kalibrasi berkala.

Prinsip Kerja OTDR: Rayleigh Backscattering vs Fresnel Reflection

OTDR sering disebut sebagai "radar optik". Instrumen ini mengidentifikasi dua fenomena pantulan cahaya di sepanjang serat kaca:

• Rayleigh Backscattering (Pantulan Hamburan Balik): Hamburan alami cahaya akibat ketidakhomogenan mikroskopis struktur kaca silika. Hamburan ini membentuk garis landai menurun pada kurva grafik OTDR yang menunjukkan laju redaman serat (fiber attenuation rate) dalam satuan dB/km.
• Fresnel Reflection (Pantulan Fresnel): Pantulan tajam berkekuatan tinggi yang terjadi ketika cahaya menemui perubahan indeks bias drastis, seperti pada konektor mekanis, sambungan putus (fiber break), atau ujung akhir kabel optik. Pada grafik OTDR, pantulan ini tampak sebagai puncak lonjakan vertikal (spike).

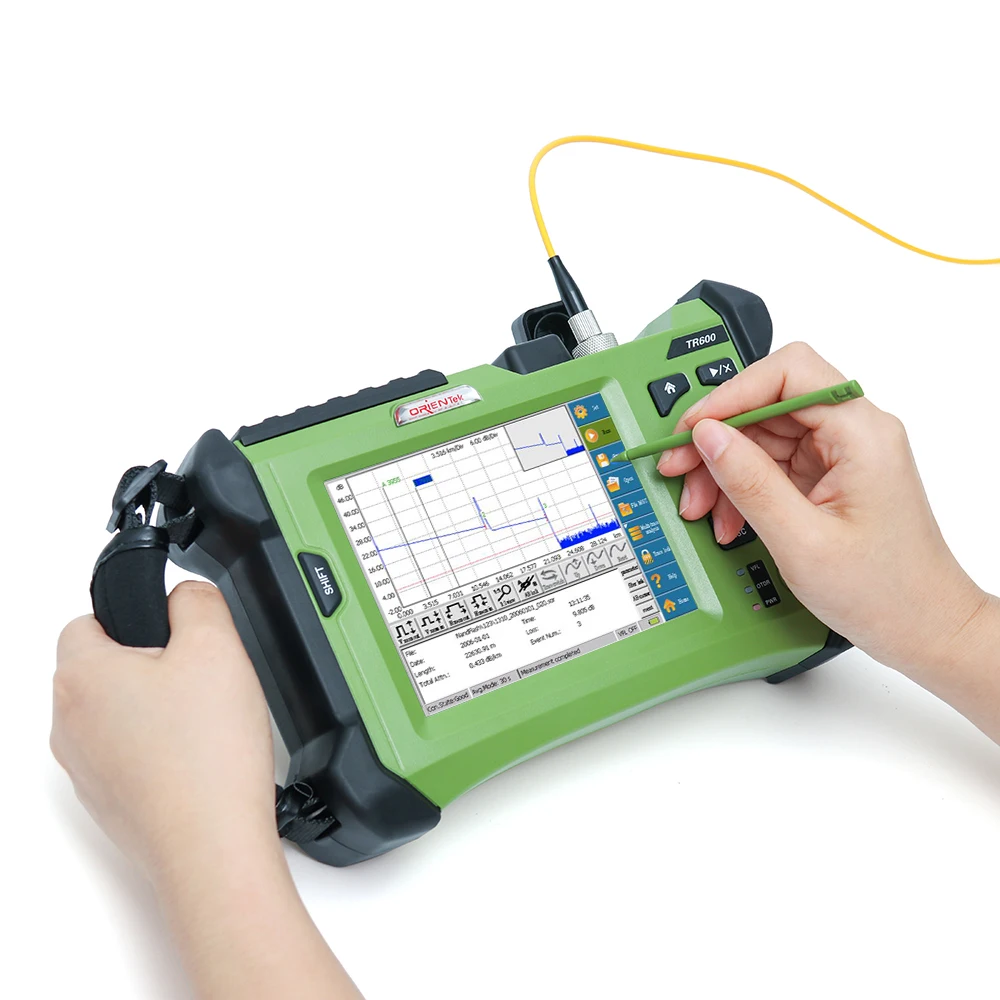

Instrumen OTDR digital digunakan dalam pengujian redaman sambungan fusion splicing dan pemetaan kabel fiber optik.

Mengapa Kalibrasi OTDR Sangat Krusial?

Jika instrumen OTDR tidak terkalibrasi dengan benar, teknisi dapat mengalami kesalahan fatal di lapangan:

• Kesalahan Penentuan Lokasi Putus (Fault Location Error): Penyimpangan generator basis waktu (time-base clock) sebesar 0.1% saja dapat menyebabkan kesalahan estimasi lokasi kabel putus sejauh ratusan meter di lapangan, menghabiskan waktu dan biaya penggalian yang sia-sia.
• Salah Penilaian Kualitas Splicing: Loss sambungan fusion splice yang sebenarnya buruk (misal 0.3 dB) bisa terbaca normal (0.05 dB), berakibat pada kegagalan uji serah terima proyek jaringan (Acceptance Test).
• Degradasi Daya Laser: Pelemahan daya emisi dioda laser mengurangi jangkauan dinamik (Dynamic Range) instrumen, sehingga OTDR gagal membaca ujung kabel pada jarak jauh.

10 Langkah Prosedur Kalibrasi OTDR Sesuai Standar IEC 61746

Kalibrasi OTDR wajib dilakukan oleh teknisi metrologi optik berpengalaman menggunakan serat referensi standar (Standard Reference Fiber Box) dengan tahapan teknis berikut:

1. Inspeksi & Pembersihan Konektor Optik: Memeriksa ferrule konektor OTDR menggunakan video fiber microscope dan membersihkannya dengan pembersih khusus bebas alkohol.
2. Pemanasan Alat (Warm-Up Time): Menyalakan OTDR selama minimal 15–30 menit di ruang laboratorium bersuhu stabil (23°C ± 2°C) agar sirkuit laser stabil.
3. Kalibrasi Panjang Gelombang Emisi (Center Wavelength): Mengukur panjang gelombang puncak laser menggunakan Optical Spectrum Analyzer (OSA) pada panjang gelombang standar: 1310 nm, 1550 nm, dan 1625 nm (toleransi ±10 nm).
4. Kalibrasi Akurasi Skala Jarak (Distance Scale Verification): Menghubungkan OTDR ke spool serat acuan berstandar tertelusur yang telah diketahui panjang fisiknya secara presisi untuk memverifikasi akurasi time base.
5. Pengujian Linearitas Skala Redaman (Loss Scale Linearity): Mengukur redaman step-by-step menggunakan Optical Variable Attenuator (OVA) dan Optical Power Meter (OPM) berakurasi tinggi untuk memeriksa linearitas skala vertikal (dB).
6. Pengukuran Event Dead Zone (EDZ): Mengukur jarak minimum dari awal pantulan konektor hingga instrumen mampu mendeteksi event pantulan berikutnya (umumnya < 0.8 – 1.5 meter).
7. Pengukuran Attenuation Dead Zone (ADZ): Mengukur jarak yang dibutuhkan kurva hamburan Rayleigh untuk kembali pulih dalam batas ±0.5 dB pasca pantulan Fresnel (umumnya < 3 – 5 meter).
8. Verifikasi Dynamic Range: Menguji batas redaman maksimum di mana instrumen masih dapat membedakan sinyal hamburan balik di atas noise lantai (Signal-to-Noise Ratio = 1).
9. Kompensasi Pengaruh Suhu Lingkungan: Menerapkan faktor koreksi suhu terhadap koefisien indeks bias efektif ($n_{ ext{eff}}$) serat referensi.
10. Penerbitan Sertifikat Kalibrasi Resmi: Mendokumentasikan deviasi jarak, deviasi loss redaman, dan estimasi ketidakpastian pengukuran dalam sertifikat resmi.

Matriks Evaluasi: Kelebihan vs Keterbatasan Kalibrasi OTDR

Tabel berikut menguraikan nilai strategis pelaksanaan kalibrasi instrumen optik:
