Crosshole Sonic Logging Test (CSL)
Overview
Advanced Ultrasonic Integrity Testing for Large-Diameter Deep Foundations.
Crosshole Sonic Logging (CSL) adalah metode pengujian Non-Destructive Testing (NDT) berbasis gelombang ultrasonik yang dirancang khusus untuk mengevaluasi integritas dan homogenitas beton pada pondasi dalam berdiameter besar, seperti tiang bor (bored pile) dan dinding diafragma (diaphragm wall).
Berbeda dengan PIT yang mengandalkan tumbukan di permukaan kepala tiang, CSL mendeteksi kualitas beton dari bagian dalam struktur menggunakan pipa akses yang telah dipasang sebelum proses pengecoran. Metode ini sangat efektif untuk memetakan anomali internal yang sulit dijangkau, seperti intrusi tanah, keropos (honeycombing), kantong air, hingga pemisahan agregat (segregation).
Pada proyek infrastruktur berskala masif, pengujian CSL memberikan tingkat kepastian tertinggi terhadap kualitas pondasi, memastikan daya dukung struktur bawah mampu menahan beban konstruksi berat tanpa risiko kegagalan.

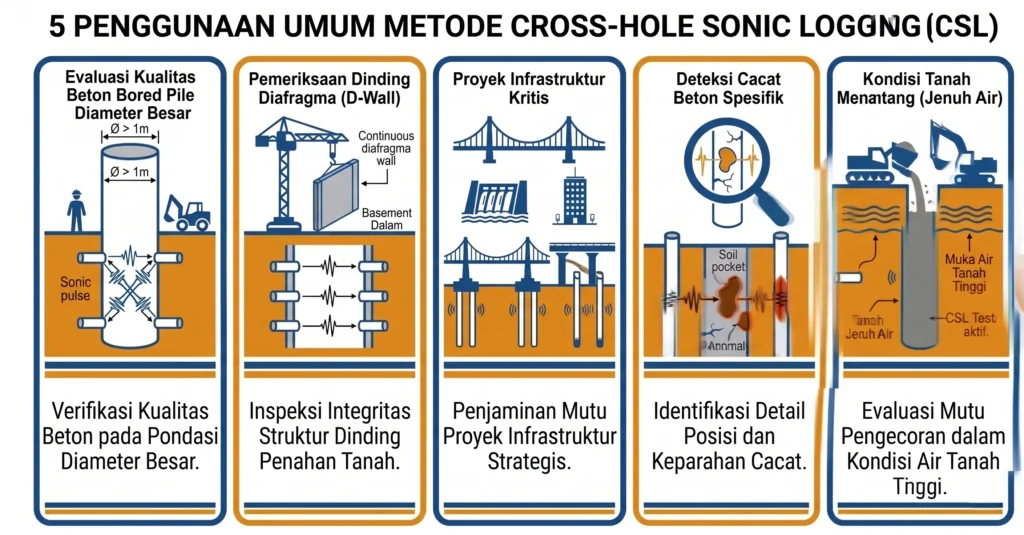

Common Uses
Pengujian Crosshole Sonic Logging (CSL) sangat direkomendasikan dan sering kali diwajibkan untuk:
- Evaluasi kualitas beton pada bored pile berdiameter besar (umumnya di atas 600 mm atau 1 meter).
- Pemeriksaan dinding diafragma (Diaphragm Wall / Secant Pile) pada proyek konstruksi bawah tanah atau basement dalam.
- Proyek infrastruktur kritis seperti jembatan bentang panjang, jalan tol layang, bendungan, dan gedung pencakar langit.
- Mendeteksi letak, kedalaman, dan tingkat keparahan cacat beton secara spesifik di antara pipa akses.
- Verifikasi mutu pengecoran pondasi yang dilakukan di area dengan kondisi tanah jenuh air atau muka air tanah tinggi.
Scope of Testing
Layanan Jasa Crosshole Sonic Logging (CSL) kami dirancang secara komprehensif, mencakup seluruh tahapan pengujian dari persiapan di lokasi hingga penyerahan laporan akhir. Ruang lingkup pekerjaan kami meliputi:
- Persiapan & Verifikasi Lapangan: Pemeriksaan kondisi pipa akses (access tubes) sebelum pengujian untuk memastikan kelancaran jalur probe, termasuk pengecekan kebersihan pipa, tidak adanya sumbatan, dan ketersediaan air sebagai medium penghantar sinyal.
- Mobilisasi Instrumen & Tenaga Ahli: Pengerahan perangkat pengujian CSL beresolusi tinggi dan terkalibrasi, yang dioperasikan langsung oleh engineer geoteknik berpengalaman kami di lokasi proyek.
- Pelaksanaan Pemindaian (Data Logging): Pengambilan data ultrasonik pada seluruh kombinasi jalur pipa akses yang tersedia di dalam tiang. Pemindaian mencakup jalur keliling (perimeter profile) dan jalur menyilang (diagonal/cross profile) untuk memetakan inti beton secara utuh.
- Evaluasi Lapangan (Real-Time Analysis): Pemantauan kualitas sinyal secara langsung saat pengujian berlangsung. Jika ditemukan anomali mayor pada kedalaman tertentu, tim kami akan langsung melakukan pemindaian ulang pada zona tersebut untuk memastikan validitas data.
- Pemrosesan Data Lanjutan (Post-Processing): Analisis mendalam menggunakan perangkat lunak khusus untuk menghasilkan grafik First Arrival Time (FAT) dan Relative Energy, serta pemfilteran noise untuk menghasilkan profil tiang yang akurat.
- Penyusunan Laporan Akhir: Pembuatan laporan teknis formal yang mencakup interpretasi data, klasifikasi integritas beton, dan kesimpulan teknis yang divalidasi oleh tenaga ahli kami sesuai standar ASTM D6760.
How It Works
Metode CSL memanfaatkan perambatan sinyal ultrasonik resolusi tinggi yang dikirim melintasi struktur beton di antara dua atau lebih pipa akses.
- Pemasangan Pipa Akses (Pre-Installation) Sebelum pengecoran dilakukan, pipa baja atau PVC khusus dipasang secara vertikal dan diikat pada kerangka tulangan besi (rebar) pondasi. Setelah pengecoran selesai dan beton mengeras (minimal 3-7 hari), pipa akses ini diisi penuh dengan air bersih sebagai media penghantar sinyal.
- Penurunan Probe Ultrasonik Dua buah probe—satu bertindak sebagai pemancar sinyal ultrasonik (transmitter) dan satu lagi sebagai penerima (receiver)—diturunkan secara bersamaan ke dasar tiang melalui pipa akses yang berbeda.
- Pemindaian dan Perekaman Sinyal Kedua probe ditarik ke atas secara perlahan dan konstan menggunakan katrol khusus (encoder/winch). Saat ditarik, transmitter memancarkan pulsa ultrasonik yang merambat menembus beton dan ditangkap oleh receiver.
- Analisis Kecepatan dan Energi Gelombang Sistem CSL akan mencatat waktu tempuh sinyal (First Arrival Time / FAT) dan kekuatan sinyal (Relative Energy). Beton yang padat dan homogen akan menghasilkan sinyal yang cepat dan kuat. Sebaliknya, jika ada rongga atau beton keropos, sinyal akan melambat dan energinya menurun drastis. Proses ini diulang untuk setiap kombinasi pasangan pipa akses guna memetakan seluruh penampang tiang.
Key Advantages
Sebagai pengujian integritas tingkat lanjut, CSL menawarkan keunggulan teknis yang tidak dapat dicapai oleh metode lain:
- Akurasi & Resolusi Sangat Tinggi: Mampu mendeteksi ukuran, tingkat keparahan, dan kedalaman cacat beton dengan presisi tinggi.
- Tidak Terbatas Kedalaman: Akurasi pengujian tidak dipengaruhi oleh panjang tiang atau hambatan gesekan tanah di sekitar pondasi.
- Pemetaan Penampang Menyeluruh: Dengan kombinasi pengujian antar-pipa (cross-diagonal), sistem ini mampu memberikan profil kualitas beton di seluruh area penampang tiang.
- Standar Internasional: Pengujian dilakukan dengan mematuhi prosedur ketat berdasarkan standar ASTM D6760 (Standard Test Method for Integrity Testing of Concrete Deep Foundations by Ultrasonic Crosshole Testing).
Output & Deliverables
Hasil pengujian CSL kami disajikan dalam format laporan teknis yang detail dan mudah dipahami oleh konsultan maupun kontraktor:
- Waterfall Diagram (Profil Ultrasonik): Grafik visual yang menampilkan First Arrival Time (FAT) dan Relative Energy di sepanjang kedalaman tiang, menunjukkan titik-titik pelemahan sinyal secara jelas.
- Tabel Analisis Kedalaman Anomali: Identifikasi spesifik mengenai di kedalaman berapa cacat terjadi dan seberapa besar persentase penurunan kecepatan gelombangnya.
- Klasifikasi Integritas Beton: Penilaian profil beton yang diklasifikasikan ke dalam kategori Good, Questionable, Poor, atau Water/Void berdasarkan standar evaluasi.
- Interpretasi Geoteknik Komprehensif: Laporan akhir yang disusun dan divalidasi oleh tenaga ahli kami sebagai rekomendasi teknis untuk kelayakan tiang.
Our Engineering Approach
PT Global Intan Teknindo menerapkan standar operasional yang ketat untuk menjamin validitas setiap data pengujian:
- Strict Preparation Check: Kami memastikan seluruh pipa akses bersih, bebas dari penyumbatan, dan terisi air secara optimal sebelum probe diturunkan.
- Comprehensive Cross-Scanning: Kami tidak hanya memindai profil tiang secara lurus (perimeter), tetapi juga memindai jalur menyilang (diagonal) antar pipa untuk memetakan bagian inti beton secara utuh.
- High-Fidelity Signal Filtering: Instrumen kami dilengkapi dengan software pemrosesan sinyal mutakhir untuk menyaring noise sehingga pembacaan anomali sekecil apa pun dapat terdeteksi akurat.
- Integrated QA/QC: Setiap data lapangan ditinjau ulang secara real-time oleh engineer kami. Jika ditemukan indikasi cacat, pemindaian ulang pada zona anomali tersebut segera dilakukan untuk konfirmasi ganda.
