Inclinometer: Alat Vital untuk Monitoring Pergerakan Tanah dalam Proyek Geoteknik

Dalam dunia konstruksi dan geoteknik, keamanan struktur bangunan dan kestabilan tanah menjadi perhatian utama. Salah satu tantangan terbesar dalam proyek infrastruktur adalah memantau pergerakan tanah secara akurat, terutama pada lereng, tanggul, dan area rawan longsor. Untuk menjawab tantangan ini, inclinometer hadir sebagai solusi yang sangat diperlukan. Alat ini memungkinkan para insinyur memantau perubahan kemiringan tanah atau struktur secara kontinu, presisi, dan real time. Sebagai alat ukur kemiringan tanah yang akurat, inclinometer kini menjadi solusi unggulan dalam dunia monitoring geoteknik modern.

Pengertian dan Fungsi Inclinometer dalam Geoteknik

Inclinometer, atau disebut juga clinometer, adalah alat ukur elektronik atau mekanik yang digunakan untuk mengukur sudut kemiringan relatif terhadap gaya gravitasi bumi. Dalam konteks geoteknik, inclinometer digunakan untuk memantau deformasi lateral atau pergerakan horizontal tanah di bawah permukaan.

Biasanya, sistem ini terdiri dari dua komponen utama:

  • Inclinometer Casing (Pipa Inklinometer): Pipa PVC atau ABS beralur spiral yang dipasang dalam lubang bor (borehole).

  • Inclinometer Probe (Sensor): Alat ukur yang dimasukkan ke dalam casing untuk merekam perubahan kemiringan pada kedalaman tertentu.

Pemasangan Inclinometer

Fungsi dan Aplikasi Inclinometer di Lapangan

Inclinometer digunakan untuk berbagai aplikasi penting, antara lain:

1. Monitoring Lereng dan Tanggul

Pada proyek bendungan, jalan tol, dan pertambangan, inclinometer digunakan untuk mendeteksi pergerakan lereng yang berpotensi menyebabkan longsor. Data yang dikumpulkan memungkinkan pengambilan keputusan dini untuk mitigasi risiko.

2. Pengawasan Proyek Konstruksi Gedung Bertingkat

Di area perkotaan, kegiatan pembangunan dapat memengaruhi kestabilan tanah sekitar. Inclinometer membantu memonitor dampak galian tanah terhadap struktur bangunan di sekitarnya.

3. Monitoring Terowongan dan Basement

Saat konstruksi bawah tanah seperti MRT atau parkiran basement dilakukan, inclinometer memantau pergeseran horizontal yang terjadi akibat pekerjaan penggalian.

4. Pengawasan Area Rawan Longsor

Di daerah pegunungan atau lereng curam, alat ini dipasang secara permanen untuk mendeteksi pergerakan tanah dan memberikan data penting untuk sistem peringatan dini (early warning system).

Cara Kerja Inclinometer: Monitoring Kemiringan Tanah Secara Akurat

Sistem inclinometer bekerja berdasarkan prinsip sensor akselerometer atau piezoelektrik yang mendeteksi perubahan sudut kemiringan. Inilah tahapan umumnya:

  1. Pemasangan Casing: Lubang bor digali hingga kedalaman target, kemudian casing dimasukkan dan ditanam permanen.

  2. Pengambilan Data: Sensor inclinometer dimasukkan ke dalam casing melalui pemandu alur dan diturunkan hingga titik dasar.

  3. Pencatatan Sudut: Sensor mengukur kemiringan pada interval tertentu (biasanya setiap 0,5 meter) selama ditarik kembali ke permukaan.

  4. Analisis Data: Hasil pembacaan dikompilasi menjadi grafik profil deformasi horizontal terhadap kedalaman.

Jenis-Jenis Inclinometer

Ada beberapa jenis inclinometer yang digunakan di industri, tergantung pada kebutuhan dan lokasi proyek:

1. Inclinometer Manual (Portable)

Digunakan dengan cara menurunkan probe secara manual ke dalam casing. Biasanya digunakan untuk pengukuran periodik di lokasi dengan akses terbatas.

2. Inclinometer Otomatis (Automated In-Place Inclinometer / AIPI)

Menggunakan sensor tetap yang dipasang permanen di sepanjang casing. Data dikirim secara otomatis ke data logger atau sistem monitoring online.

3. Wireless Inclinometer

Mengintegrasikan teknologi nirkabel untuk mengirim data langsung ke cloud. Sangat cocok untuk lokasi terpencil dan area dengan kebutuhan pemantauan terus menerus.

Baik inclinometer manual maupun inclinometer otomatis, keduanya memiliki peran penting dalam memantau deformasi horizontal pada proyek infrastruktur berskala besar.

Keunggulan Inclinometer Dibanding Alat Monitoring Lain

Berikut adalah beberapa kelebihan yang menjadikan inclinometer sebagai pilihan utama dalam monitoring pergerakan tanah:

  • Presisi Tinggi: Mampu mendeteksi pergeseran horizontal sekecil 0,1 mm.

  • Profil Deformasi Lengkap: Tidak hanya mendeteksi pergerakan permukaan, tetapi juga hingga kedalaman.

  • Responsif terhadap Perubahan: Memberikan data real time untuk pengambilan keputusan cepat.

  • Fleksibel dan Adaptif: Dapat digunakan di berbagai lingkungan geologis.

Keunggulan alat monitoring tanah ini menjadikannya pilihan utama dalam sistem peringatan dini tanah longsor dan stabilitas lereng.

Tantangan dan Keterbatasan

Meski sangat bermanfaat, inclinometer juga memiliki beberapa tantangan teknis yang perlu diperhatikan:

  • Biaya Instalasi Awal Relatif Tinggi: Dibutuhkan pengeboran dan instalasi casing permanen.

  • Perlu Perawatan dan Kalibrasi Berkala: Terutama untuk sistem otomatis agar akurasi tetap terjaga.

  • Rentan terhadap Kerusakan Fisik: Pipa casing dapat rusak jika terkena tekanan berlebih atau aktivitas seismik tinggi.

Namun demikian, ketika dibandingkan dengan manfaat jangka panjang dalam pengurangan risiko kegagalan struktur, investasi pada sistem inclinometer sangat layak dilakukan.

Studi Kasus: Penggunaan Inclinometer di Proyek Strategis Nasional

Salah satu contoh sukses penggunaan inclinometer adalah pada proyek pembangunan Jalan Tol Cisumdawu di Jawa Barat. Di wilayah dengan kontur lereng yang ekstrem dan tanah yang labil, inclinometer digunakan untuk memantau stabilitas timbunan dan lereng secara berkala. Hasil pemantauan ini menjadi dasar dalam pengambilan keputusan desain sistem drainase dan perkuatan lereng, sehingga risiko longsor dapat ditekan secara signifikan.

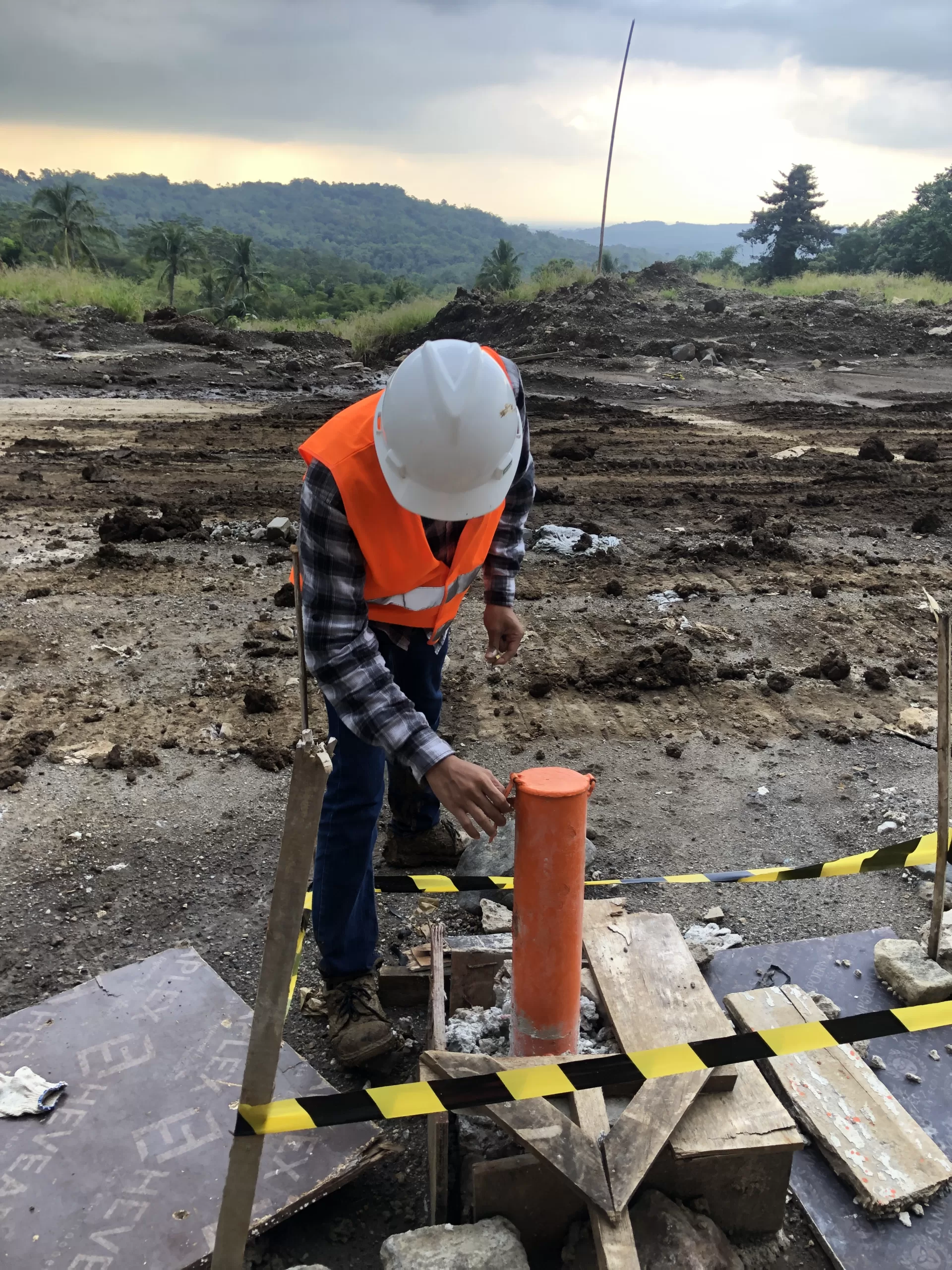

Pemasangan Inclinometer Tol Cisumdawu

Memilih Produk Inclinometer yang Tepat

Untuk mendapatkan hasil monitoring yang optimal, pemilihan produk inclinometer harus mempertimbangkan beberapa faktor berikut:

  1. Akurasi Sensor: Pastikan sensor memiliki resolusi tinggi dan tahan terhadap gangguan lingkungan.

  2. Kualitas Casing: Gunakan casing dengan ketahanan tinggi terhadap deformasi dan korosi.

  3. Kemampuan Integrasi: Pilih sistem yang kompatibel dengan data logger atau platform pemantauan lainnya.

  4. Dukungan Teknis dan Layanan Purna Jual: Penting untuk memilih penyedia produk yang memiliki dukungan teknis profesional dan garansi perangkat.

Rekomendasi: Produk Inclinometer dari PT Global Intan Teknindo

Bagi Anda yang sedang mencari Inclinometer dengan kualitas tinggi dan akurasi presisi, berikut dua pilihan terbaik yang tersedia melalui PT Global Intan Teknindo:

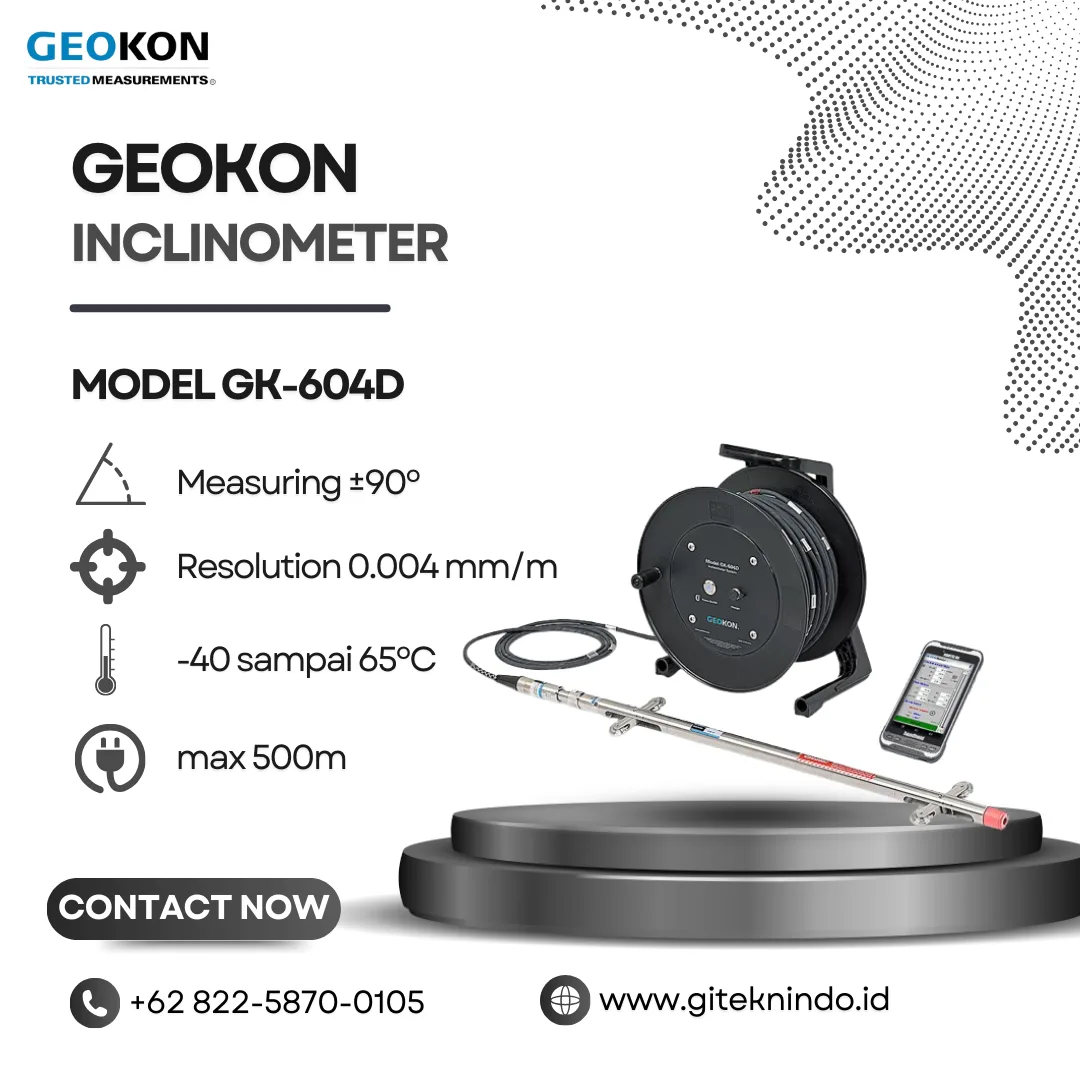

1. Geokon Inclinometer GK-604D

Geokon merupakan produsen alat ukur geoteknik ternama asal Amerika Serikat. Seri GK-604D menawarkan performa luar biasa dalam berbagai kondisi lapangan ekstrem.

Spesifikasi Utama:

  • Rentang pengukuran: ±90°

  • Resolusi: 0.004 mm/m

  • Rentang suhu kerja: -40°C hingga 65°C

  • Panjang kabel maksimal: 500 meter

Keunggulan:

  • Presisi tinggi, cocok untuk proyek berskala besar.

  • Tahan terhadap kondisi lingkungan ekstrem.

  • Kompatibel dengan sistem pembacaan digital canggih.

2. ACE Instruments Inclinometer Model 5481

ACE Instruments menawarkan solusi ekonomis tanpa mengorbankan akurasi. Model 5481 cocok untuk proyek lokal yang membutuhkan monitoring yang andal.

Spesifikasi Utama:

  • Rentang pengukuran: ±30°

  • Resolusi: 500 mm

  • Rentang suhu kerja: 20°C hingga 70°C

  • Panjang kabel opsional: 50m, 100m, hingga 150m

Keunggulan:

  • Ringan dan mudah dioperasikan.

  • Ideal untuk pemantauan rutin dengan tingkat akurasi yang baik.

  • Harga lebih kompetitif dengan kualitas terjamin.

Mengapa Memilih PT Global Intan Teknindo?

Sebagai distributor resmi alat ukur geoteknik di Indonesia, PT Global Intan Teknindo menawarkan produk asli, layanan terpercaya, serta dukungan teknis oleh tim profesional.

✅ Garansi produk
✅ Pelatihan penggunaan alat
✅ Konsultasi gratis sebelum pembelian
✅ Pengiriman cepat ke seluruh Indonesia

Kesimpulan

Inclinometer adalah alat vital dalam menjaga keamanan dan keberlanjutan proyek konstruksi dan geoteknik. Dengan memilih alat yang tepat seperti Geokon GK-604D atau ACE Instruments 5481, Anda dapat memastikan pemantauan pergerakan tanah yang akurat dan efisien.
