Pernahkah Anda melihat jalan raya yang baru dibangun tiba-tiba retak parah, bergelombang, atau bahkan amblas di salah satu sisinya? Atau mungkin Anda pernah melihat proyek pembangunan jalan tol di area persawahan atau rawa, di mana para pekerja menumpuk tanah hingga tinggi sekali?

Dalam dunia konstruksi, menumpuk tanah (yang disebut timbunan atau embankment) di atas tanah yang lunak (seperti bekas sawah, rawa, atau tanah lempung) adalah tantangan yang sangat besar. Risikonya tinggi: tanah bisa longsor atau “lari” ke samping.

Di sinilah peran sebuah alat canggih namun sederhana bernama Inclinometer.

Bagi insinyur sipil, Inclinometer adalah “stetoskop”-nya dokter. Alat ini bisa mendengar dan merasakan apa yang terjadi di dalam perut bumi, sesuatu yang tidak bisa dilihat oleh mata telanjang kita. Artikel ini akan mengajak Anda memahami mengapa alat ini adalah pahlawan tak terlihat dalam menjaga keamanan jalan dan bangunan kita.

Masalah Utama: Membangun di Atas “Spons Basah”

Sebelum membahas alatnya, mari kita pahami masalahnya dengan analogi sederhana.

Bayangkan Anda memiliki sebuah spons cuci piring yang basah dan lunak. Lalu, Anda meletakkan batu bata yang berat di atasnya. Apa yang akan terjadi?

  1. Spons akan memendek (Amblas): Karena berat batu bata, spons akan tertekan ke bawah.

  2. Sisi spons akan menggembung ke samping: Karena tertekan dari atas, bagian samping spons akan melebar keluar.

Dalam konstruksi jalan tol atau bendungan, tanah lunak adalah sponsnya, dan timbunan tanah adalah batu batanya.

Jika tanah dasar (tanah asli) terlalu lunak dan tidak kuat menahan beban timbunan tanah di atasnya, tanah itu akan mencoba “kabur” dengan cara bergeser ke samping. Jika pergeseran ini terjadi terlalu cepat atau terlalu besar, terjadilah kelongsoran. Tanah timbunan akan runtuh, dan proyek konstruksi bisa gagal total.

Masalahnya, pergeseran di dalam tanah ini seringkali tidak terlihat di permukaan sampai semuanya terlambat. Di sinilah kita butuh alat pendeteksi dini.

Apa Itu Inclinometer?

Secara sederhana, Inclinometer adalah alat untuk mengukur kemiringan atau pergeseran tanah di bawah permukaan.

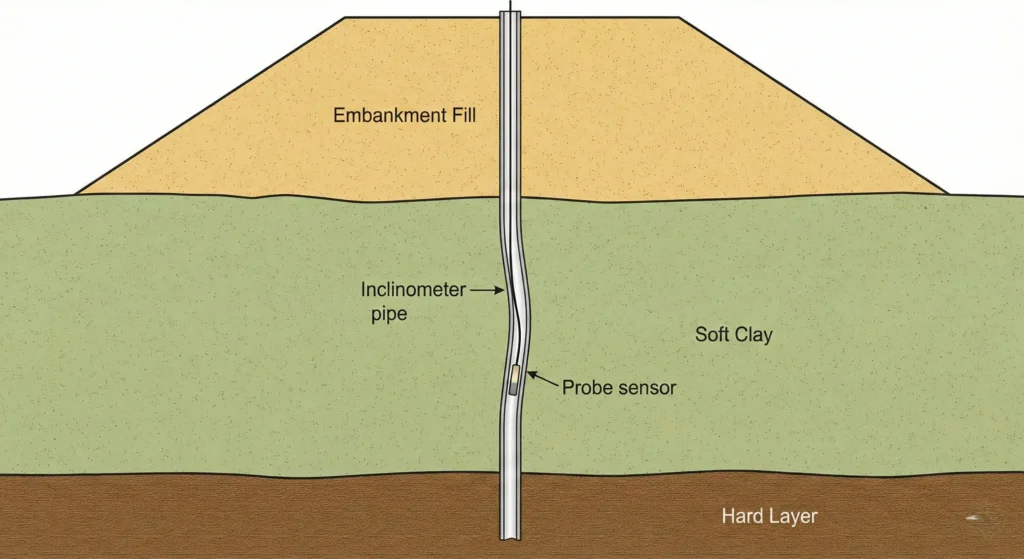

Bayangkan sebuah pipa panjang yang ditanam tegak lurus (vertikal) jauh ke dalam tanah, menembus lapisan tanah lunak hingga mencapai lapisan tanah keras di dasarnya.

Jika tanah di kedalaman tertentu mulai bergerak atau bergeser ke samping (karena tidak kuat menahan beban timbunan di atasnya), maka pipa yang tertanam tadi akan ikut melengkung atau bengkok mengikuti gerakan tanah.

Insinyur kemudian akan menurunkan sebuah sensor (disebut probe) ke dalam pipa tersebut. Sensor ini akan mencatat:

  • Di kedalaman berapa pipa mulai bengkok?

  • Seberapa besar bengkoknya?

  • Ke arah mana bengkoknya (Utara, Selatan, Timur, atau Barat)?

Dengan data ini, insinyur bisa tahu: “Awas! Tanah di kedalaman 10 meter sedang bergerak ke arah sungai!”

Mengapa Inclinometer Sangat Penting pada Timbunan Tanah Lunak?

Mungkin Anda bertanya, “Kenapa harus repot-repot tanam alat? Langsung bangun saja, kalau rusak ya diperbaiki.” Pola pikir seperti ini sangat berbahaya dan mahal. Berikut adalah alasan mengapa Inclinometer wajib ada:

1. Sistem Peringatan Dini (Early Warning System)

Tanah longsor pada timbunan jarang terjadi secara tiba-tiba dalam sekejap mata. Biasanya, tanah akan memberikan tanda-tanda “lelah” dengan bergeser sedikit demi sedikit secara perlahan (disebut creep).

Mata manusia tidak bisa melihat pergeseran 2 cm di kedalaman 15 meter di bawah tanah. Tapi Inclinometer bisa.

Jika Inclinometer mendeteksi pergeseran yang semakin cepat (grafiknya menanjak tajam), itu adalah sinyal “SOS”. Kontraktor bisa segera menghentikan penimbunan tanah untuk mencegah bencana longsor sebelum terjadi.

2. Mengatur Kecepatan Kerja (Pengecoran/Penimbunan)

Membangun di atas tanah lunak itu butuh kesabaran. Kita tidak bisa langsung menumpuk tanah setinggi 5 meter dalam satu malam. Tanah lunak butuh waktu untuk memadat dan membuang air yang terperangkap di dalamnya.

Data dari Inclinometer menjadi panduan “Speedometer” bagi kontraktor.

  • Jika data aman: “Oke, tanah di bawah stabil. Kita bisa tambah tinggi timbunan hari ini.”

  • Jika data bahaya: “Stop! Tanah di bawah mulai goyang. Jangan tambah beban dulu, biarkan tanah istirahat dan memadat selama seminggu.”

Tanpa Inclinometer, kontraktor bekerja seperti menyetir mobil dengan mata tertutup; mereka tidak tahu kapan harus nge-gas dan kapan harus nge-rem.

3. Keamanan Pekerja dan Lingkungan

Bayangkan jika timbunan setinggi 10 meter runtuh saat ada pekerja atau alat berat di bawahnya. Atau bayangkan jika timbunan itu longsor dan menimpa rumah warga di sebelahnya. Inclinometer membantu memastikan bahwa proses konstruksi aman bagi nyawa manusia di sekitarnya.

4. Efisiensi Biaya (Mencegah Pemborosan)

Memasang Inclinometer memang butuh biaya. Tapi, biaya untuk memperbaiki jalan yang longsor total jauh lebih mahal—bisa 10 hingga 100 kali lipat lebih mahal daripada harga pemasangan alat.

Belum lagi kerugian waktu. Proyek yang harusnya selesai setahun bisa molor bertahun-tahun jika terjadi kegagalan struktur tanah. Jadi, Inclinometer sebenarnya adalah investasi asuransi yang murah.

Bagaimana Cara Kerjanya di Lapangan?

Agar Anda mendapat gambaran visual, berikut adalah proses sederhana bagaimana alat ini digunakan dalam proyek:

  1. Pengeboran: Sebuah lubang dibor vertikal ke dalam tanah, biasanya di kaki timbunan (bagian pinggir timbunan), karena di situlah tekanan tanah paling besar yang menyebabkan tanah “mencelat” ke samping.

  2. Pemasangan Pipa Casing: Pipa khusus yang memiliki alur (rel) di dalamnya dimasukkan ke lubang bor. Pipa ini fleksibel mengikuti gerakan tanah.

  3. Grouting: Ruang kosong antara pipa dan tanah diisi dengan campuran semen khusus agar pipa menyatu dengan tanah.

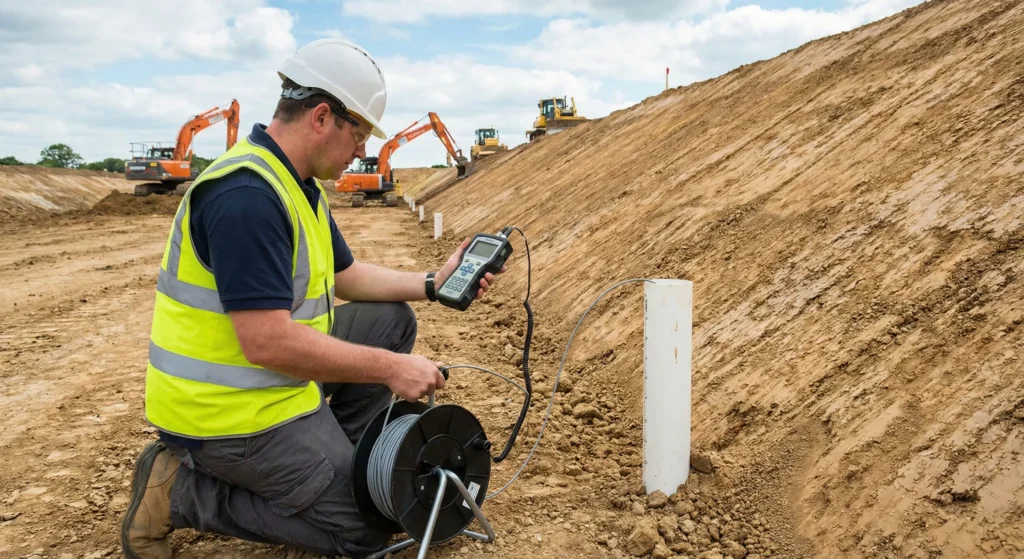

  4. Pengambilan Data: Secara berkala (misalnya seminggu sekali atau setiap hari saat pekerjaan sibuk), teknisi akan datang. Mereka menurunkan sensor (probe) yang memiliki roda kecil. Roda ini berjalan di rel dalam pipa tadi.

  5. Analisis: Alat baca di permukaan akan merekam kemiringan pipa di setiap kedalaman (biasanya setiap 0.5 meter). Data ini dibawa ke komputer untuk dijadikan grafik.

Apa yang Terjadi Jika Tidak Ada Inclinometer?

Mari kita lihat skenario terburuk tanpa alat ini.

Sebuah proyek jalan tol dibangun di atas tanah rawa. Kontraktor ingin cepat selesai, jadi mereka menimbun tanah dengan cepat siang dan malam. Di permukaan, semuanya terlihat baik-baik saja. Tanah terlihat padat.

Namun, di kedalaman 8 meter, tanah lunak sudah tidak kuat menahan beban. Perlahan, tanah itu mulai “mengalir” ke samping. Karena tidak ada Inclinometer, tidak ada yang tahu.

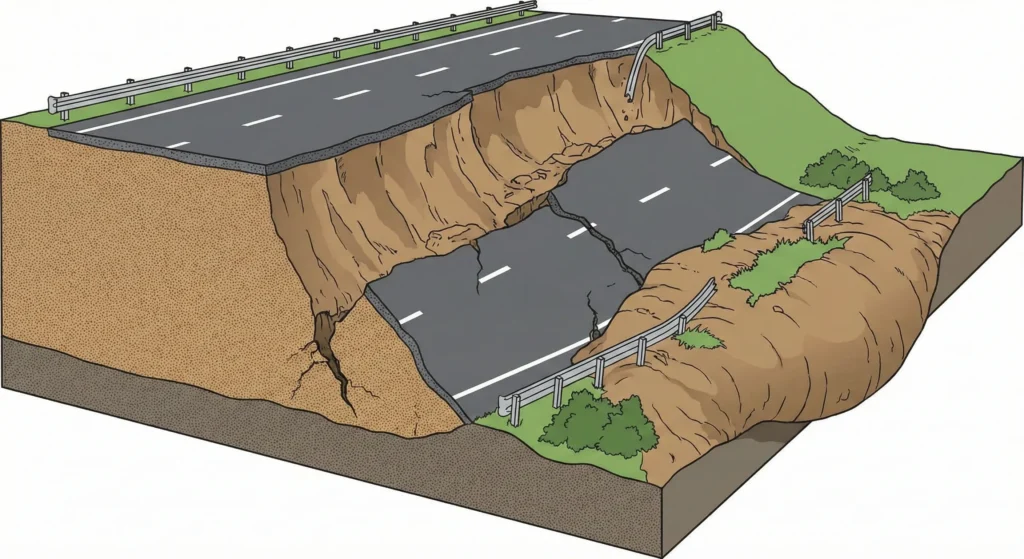

Tiba-tiba, Brakkk! Terjadi Rotational Failure (Keruntuhan Rotasi). Sebagian badan jalan ambles ke bawah, sementara tanah di samping jalan terangkat naik (menggembung). Alat berat terguling, material terbuang sia-sia, dan proyek harus diulang dari nol dengan perbaikan tanah yang rumit.

Inilah mimpi buruk yang dicegah oleh Inclinometer.

Kesimpulan

Meskipun bentuknya hanya seperti pipa yang tertanam dan jarang diperhatikan orang yang lewat, Inclinometer memegang peran vital dalam infrastruktur modern.

Bagi kita orang awam, mengetahui hal ini memberikan kita apresiasi lebih terhadap jalan raya, jembatan, atau gedung yang kita gunakan setiap hari. Di balik kokohnya aspal yang kita injak, ada ilmu geoteknik dan alat-alat canggih yang bekerja diam-diam memastikan tanah di bawah kita tetap tenang dan tidak bergeser.

Jadi, Inclinometer pada timbunan tanah lunak bukan sekadar alat pelengkap, melainkan penjaga nyawa dan investasi yang memastikan apa yang kita bangun hari ini, tetap berdiri kokoh di masa depan.

FAQ (Pertanyaan Umum)

1. Apakah Inclinometer hanya dipakai di jalan tol? Tidak. Inclinometer juga dipakai pada pembangunan bendungan, dinding penahan tanah (turap), penggalian basement gedung tinggi, dan area rawan longsor di pegunungan.

2. Berapa lama Inclinometer harus dipasang? Biasanya dipasang sejak awal konstruksi dimulai hingga proyek selesai dan tanah dianggap sudah stabil sepenuhnya. Pada beberapa kasus kritis, alat ini dibiarkan permanen untuk pemantauan jangka panjang.

3. Apakah Inclinometer bisa mencegah longsor 100%? Inclinometer adalah alat monitoring (pemantauan), bukan alat penahan. Ia tidak menahan tanah agar tidak longsor, tapi ia memberi tahu kita kapan tanah akan longsor, sehingga kita bisa melakukan tindakan pencegahan (seperti mengurangi beban atau memperkuat pondasi) sebelum terlambat.

4. Apakah alat ini menggunakan listrik besar? Tidak. Sensor portable menggunakan baterai biasa yang bisa diisi ulang. Namun, ada juga sistem In-place Inclinometer (otomatis) yang tertanam permanen dan mengirim data secara nirkabel (wireless), yang biasanya menggunakan tenaga surya atau baterai tahan lama.
