Cara Menguji Akurasi Vibrating Wire Piezometer ACE Instrument di Lapangan

Piezometer berbasis vibrating wire (kawat getar) maupun sensor elektronik lainnya pada dasarnya menggunakan prinsip manufaktur yang identik dengan pressure gauge industri, namun beberapa komponennya dirancang khusus untuk memenuhi kebutuhan aplikasi geoteknik yang menuntut presisi dan output karakteristik tertentu. Karena sensor bermutu tinggi ini kerap diproduksi dalam jumlah besar oleh berbagai produsen, termasuk yang belum tentu memiliki peralatan kalibrasi yang memadai, kualitas antar produk di pasaran bisa sangat bervariasi.

Mengingat pengukuran muka air tanah dan tekanan air pori sangat krusial dalam rekayasa geoteknik, piezometer dituntut memiliki teknologi manufaktur tingkat tinggi. Secara umum, piezometer diharapkan mampu mengukur secara akurat hingga 3 tahun dalam pengujian jangka pendek, dan seluruh instrumen yang dipasang pada bendungan bahkan harus mampu berfungsi lebih dari 50 tahun. Karena itu, stabilitas jangka panjang dan keterulangan (repeatability) hasil pengukuran menjadi pertimbangan utama sebelum memilih piezometer untuk proyek Anda.

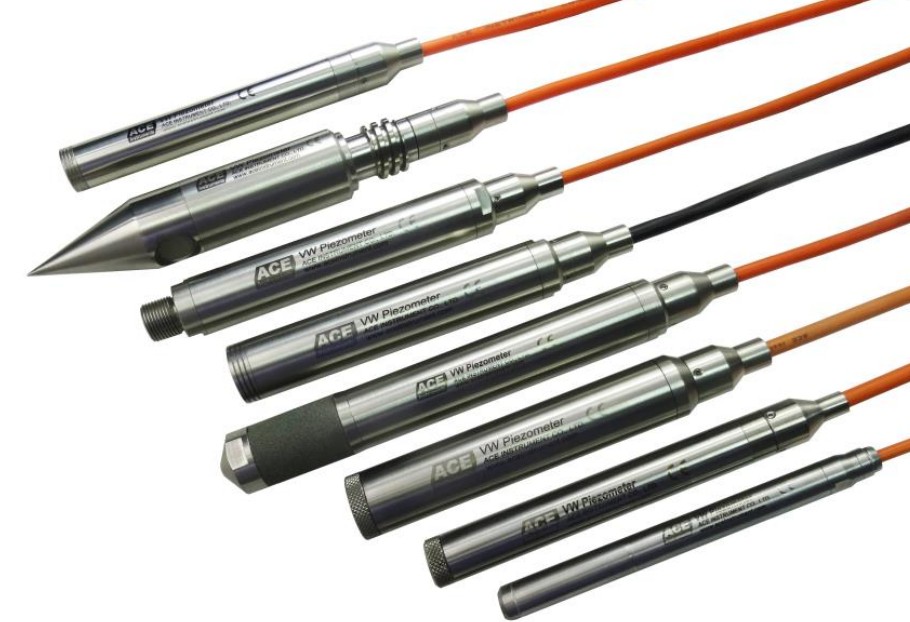

Contoh pengujian akurasi VW Piezometer

Kriteria Piezometer yang Andal Menurut Pabrikan

Sebelum membahas metode pengujian, penting untuk memahami parameter apa saja yang menjadi acuan piezometer berkualitas tinggi. Berikut enam kriteria yang disarankan oleh ACE Instrument Co., Ltd. saat memilih piezometer VW:

Metode Uji Akurasi Sederhana di Lapangan

Untuk mencegah penggunaan piezometer yang tidak sesuai atau tidak memadai, engineer dapat melakukan pengujian mandiri baik di kantor maupun langsung di lokasi konstruksi, tanpa memerlukan peralatan kalibrasi laboratorium. Berikut tahapan pengujiannya:

1. Pasang pipa casing secara vertikal — gunakan casing inklinometer dengan ketinggian sekitar 10 meter di lokasi konstruksi atau kantor.
2. Isi penuh casing dengan air — catat ketinggian air setelah casing terisi penuh.
3. Periksa nilai awal piezometer — catat nilai awal (initial value) piezometer yang akan diuji, lalu bandingkan dengan laporan kalibrasi pabrik. Piezometer dengan nilai awal yang menyimpang jauh dianggap sebagai produk cacat dan sebaiknya dikembalikan ke pemasok.

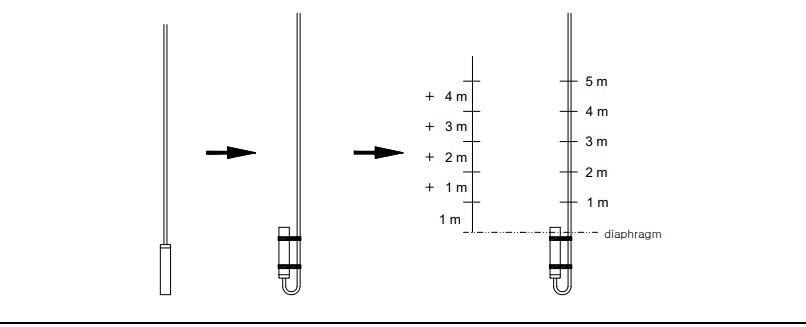

4. Ikat piezometer menggunakan cable tie — ikat bagian ujung piezometer pada sisi atas. Saat piezometer ditempatkan di bawah casing inklinometer dan menghadap ke bawah, udara sisa (residual air) tidak akan terperangkap saat bersentuhan dengan air. Luruskan kabel sinyal dan beri tanda pada interval 1 meter berdasarkan lokasi diafragma.
5. Turunkan piezometer ke dalam casing — masukkan piezometer ke dalam casing inklinometer hingga ke dasar. Perlu diperhatikan bahwa air di dalam casing yang sudah penuh akan meluap seiring volume kabel dan badan piezometer yang masuk.
6. Tunggu ±20 menit — beri waktu bagi piezometer untuk menyesuaikan sepenuhnya dengan suhu air, kemudian angkat piezometer setinggi 1 meter dan catat setiap hasil pembacaan pada tiap kenaikan.
7. Bandingkan dengan lembar kalibrasi — piezometer dianggap presisi apabila selisih antara nilai simulasi kenaikan 1 meter dengan hasil pengujian aktual berada dalam toleransi 0,5%.

Contoh pengujian akurasi VW Piezometer

Contoh Perhitungan Akurasi Piezometer

Untuk memberikan gambaran konkret, berikut contoh perhitungan yang dipublikasikan ACE Instrument berdasarkan pengujian penurunan piezometer sedalam 10 meter:

• Volume internal total casing (tinggi pemasangan 10 m × diameter dalam casing 60 mm) = 28,27 liter
• Volume piezometer + kabel sinyal = 0,036 + 0,33 = 0,366 liter
• Volume air aktual dalam casing = 28,27 − 0,366 = 27,904 liter

Karena volume 0,366 liter air meluap sepanjang casing 10 meter, nilai ini setara dengan selisih ketinggian 13 mm. Dengan demikian, tekanan air aktual menjadi 1000 mm − 1,3 mm = 998,7 mm ketika piezometer diturunkan sedalam 10 m.

Berdasarkan lembar kalibrasi, nilai awal piezometer pada contoh ini adalah 2743,1 Hz, dengan faktor kalibrasi sebagai berikut:

• Faktor A: −0,000000320279
• Faktor B: −0,0033027265914
• Faktor C: 11,4682990416022

Secara teoritis, tekanan yang diharapkan adalah 998,7 mm ÷ 10,017 = 0,0997 kg/cm². Nilai ini kemudian dimasukkan ke dalam rumus tekanan aktual berikut untuk mencari frekuensi (F) yang seharusnya terbaca oleh piezometer:

Tekanan aktual = A × F² + B × F + C

(−0,000000320279 × F²) + (−0,0033027265914 × F) + 11,4682990416022 = 0,0997 kg/cm²

Dengan menyelesaikan persamaan kuadrat di atas, diperoleh nilai F = 2723,09 Hz sebagai frekuensi yang seharusnya ditampilkan piezometer pada kedalaman tersebut. Nilai hasil perhitungan ini kemudian dibandingkan dengan pembacaan aktual di lapangan; jika selisihnya berada dalam toleransi 0,5%, piezometer dinyatakan presisi dan layak digunakan.

Peringatan Penting Saat Instalasi

Selain metode pengujian akurasi, ACE Instrument juga menekankan satu hal krusial terkait instalasi piezometer di lapangan: selalu gunakan sealing kit berbahan epoxy untuk sambungan kabel sinyal. Hal ini penting karena menyambung kabel instrumen pengukuran di area lembap hanya dengan melapisi isolasi biasa (taping) pada bagian sambungan berisiko membuat kelembapan dan air merembes masuk, yang pada akhirnya dapat menyebabkan hubungan arus pendek (short circuit) pada sistem.

Rekomendasi Produk: ACE-800 Vibrating Wire Readout

Untuk melakukan pengujian akurasi seperti yang dijelaskan di atas, dibutuhkan unit pembaca (readout) yang mampu menampilkan frekuensi keluaran sensor kawat getar secara presisi. ACE-800 Vibrating Wire Readout dari ACE Instrument dirancang sebagai unit pembacaan genggam yang mengutamakan kenyamanan penggunaan di lapangan, dengan pengoperasian sederhana melalui 4 tombol membran (On, Off, Mode, Select) sehingga bahkan pengguna pemula dapat mengoperasikannya dengan mudah.

Unit ini dilengkapi layar LCD berukuran besar yang dapat menampilkan mode pengukuran, indikator kapasitas baterai, suhu termistor, dan unit frekuensi yang dipilih secara bersamaan, sehingga proses verifikasi akurasi piezometer seperti pada contoh perhitungan di atas dapat dilakukan secara efisien langsung di lokasi proyek.
