Piezometer adalah salah satu instrumen geoteknik yang banyak digunakan. Mereka terutama digunakan untuk mengukur tekanan air dalam struktur beton, lubang bor, urugan batu, tanah, dll. Namun, berbagai jenis piezometer menemukan penerapannya dalam studi geoteknik atau geostruktural yang terkait dengan konstruksi teknik sipil besar seperti gedung tinggi, bendungan, terowongan bawah tanah dll. Kita akan membahas prosedur pemasangan Piezometer di bendungan tanah/batuan.

Apa Itu Vibrating Wire Piezometer?

Vibrating Wire Piezometer GV – 2407

Vibrating wire piezometer adalah alat pengukur tekanan air tanah yang menggunakan prinsip getaran untuk mengukur perubahan tegangan pada kawat yang tertegang. Prinsip dasar dari alat ini adalah bahwa tegangan pada kawat yang tergantung pada suatu massa akan berubah seiring dengan perubahan tekanan air di sekitarnya.

Berikut adalah beberapa komponen utama dari vibrating wire piezometer:

  1. Kawat Getar (Vibrating Wire): Komponen ini biasanya terbuat dari baja tahan karat yang ditenagai untuk bergetar pada frekuensi tertentu. Perubahan tekanan air di sekitarnya akan mempengaruhi tegangan pada kawat tersebut.
  2. Sensor Getaran: Digunakan untuk mendeteksi perubahan frekuensi getaran pada kawat. Perubahan ini akan memberikan informasi tentang perubahan tekanan air tanah.
  3. Elektronik Pemrosesan Sinyal: Pemrosesan sinyal elektronik digunakan untuk menerjemahkan perubahan frekuensi getaran menjadi nilai tekanan air yang dapat dibaca dan dipahami oleh pengguna.
  4. Tabung Pelindung: Biasanya, kawat getar ditempatkan di dalam tabung pelindung untuk melindunginya dari gangguan fisik atau lingkungan.

Vibrating wire piezometer sering digunakan dalam pemantauan tekanan air tanah pada konstruksi bangunan, bendungan, atau proyek geoteknik lainnya. Keuntungan utama dari alat ini termasuk keandalan, akurasi tinggi, dan kemampuan untuk mengukur tekanan air di lingkungan yang keras atau korosif. Selain itu, alat ini biasanya memiliki daya tahan yang baik terhadap kondisi lingkungan yang keras.

Manfaat VWP Pada Timbunan Tanah / Batuan

Vibrating wire piezometer memiliki banyak manfaat dalam pemantauan timbunan tanah atau batuan. Berikut adalah beberapa manfaat utamanya:

  1. Pemantauan Tekanan Air Tanah (Pore Water Pressure Monitoring): Vibrating wire piezometer dapat digunakan untuk mengukur tekanan air tanah di dalam timbunan tanah atau batuan. Pemantauan tekanan air tanah ini penting untuk memahami perilaku dan stabilitas timbunan, khususnya pada proyek-proyek konstruksi seperti bendungan, tanggul, atau konstruksi lainnya.
  2. Deteksi Potensi Kegagalan Struktur: Dengan memantau perubahan tekanan air tanah di sekitar timbunan, vibrating wire piezometer dapat memberikan indikasi potensi kegagalan atau masalah stabilitas pada struktur tersebut. Ini memungkinkan tindakan pencegahan atau perbaikan dapat diambil sebelum kegagalan yang serius terjadi.
  3. Pemantauan Konsolidasi Tanah: Pada proyek-proyek rekayasa tanah, seperti rekayasa tanah terhadap rekayasa geoteknik, pemantauan konsolidasi tanah dapat dilakukan menggunakan vibrating wire piezometer. Ini membantu insinyur dan perencana untuk memahami bagaimana tanah atau batuan berubah bentuk dan mengkompak seiring waktu.
  4. Perencanaan dan Manajemen Air Tanah: Data tekanan air tanah dari vibrating wire piezometer dapat digunakan untuk perencanaan dan manajemen sumber daya air. Informasi ini dapat membantu dalam pengelolaan air tanah untuk memastikan bahwa cadangan air yang cukup tersedia dan untuk menghindari masalah seperti penyusutan tanah.
  5. Verifikasi Desain Struktur: Pengukuran tekanan air tanah yang akurat dan terus-menerus dapat digunakan untuk memverifikasi desain struktur dan menganalisis apakah kondisi tanah atau batuan sesuai dengan asumsi-asumsi desain.
  6. Pemantauan Jangka Panjang: Vibrating wire piezometer dapat digunakan untuk pemantauan jangka panjang. Alat ini dapat memberikan data berkelanjutan yang membantu pemahaman yang lebih baik terhadap perubahan kondisi tanah atau batuan seiring waktu.

Penerapan vibrating wire piezometer dalam pemantauan proyek rekayasa geoteknik memberikan data yang kritis untuk keamanan dan stabilitas struktur serta membantu dalam pengambilan keputusan yang tepat untuk pengelolaan sumber daya air dan lingkungan.

Pemasangan Vibrating Wire Piezometer pada Timbunan Tanah / Batuan

Pemasangan vibrating wire piezometer pada timbunan tanah atau batuan melibatkan serangkaian langkah yang hati-hati untuk memastikan akurasi pengukuran dan keandalan alat. Berikut adalah prosedur umum untuk pemasangan vibrating wire piezometer:

  1. Penentuan Lokasi Pemasangan:
    • Identifikasi lokasi yang representatif dan strategis untuk pemasangan piezometer sesuai dengan kebutuhan pemantauan.
    • Pastikan bahwa lokasi pemasangan mencakup zona yang kritis atau berisiko tinggi dalam hal perubahan tekanan air tanah.
  2. Pemboran Lubang:
    • Bor lubang di lokasi pemasangan dengan diameter yang memadai untuk menempatkan piezometer.
    • Pastikan bahwa kedalaman lubang mencakup zona yang ingin dipantau.
  3. Pemilihan Sensor dan Kabel:
    • Pilih jenis vibrating wire piezometer yang sesuai dengan kebutuhan pemantauan.
    • Gunakan kabel yang sesuai dan tahan terhadap kondisi lingkungan di dalam lubang bor.
  4. Pemasangan Piezometer:
    • Tempatkan piezometer dengan hati-hati di dalam lubang bor.
    • Pastikan bahwa bagian pengukur (kawat getar) berada di kedalaman yang tepat sesuai dengan kebutuhan pemantauan.
    • Pastikan bahwa bagian elektronik aman dan terlindungi dari kerusakan fisik atau lingkungan.
  5. Pengisian Kembali Lubang:
    • Isi kembali lubang bor dengan material yang sesuai untuk memastikan piezometer tetap dalam posisi yang stabil.
    • Lakukan pengisian kembali dengan hati-hati untuk menghindari kerusakan pada piezometer.
  6. Kalibrasi Piezometer:
    • Setelah pemasangan, lakukan kalibrasi pada vibrating wire piezometer untuk memastikan bahwa alat tersebut memberikan pembacaan yang akurat.
    • Kalibrasi dapat melibatkan penerapan tekanan yang diketahui pada piezometer dan membandingkan pembacaan dengan nilai yang diharapkan.
  7. Penghubungan Kabel:
    • Hubungkan kabel piezometer ke sistem pemantauan atau logger data.
    • Pastikan kabel terlindung dengan baik dan ditempatkan di bawah tanah atau melalui saluran khusus untuk melindunginya dari kerusakan.
  8. Pemantauan Berkala:
    • Lakukan pemantauan berkala terhadap piezometer untuk memastikan keandalan dan konsistensi pembacaan.
    • Tinjau dan analisis data secara rutin untuk mendeteksi perubahan yang mungkin memerlukan tindakan lebih lanjut.
  9. Dokumentasi:
    • Dokumentasikan proses pemasangan, termasuk lokasi, kedalaman, dan kondisi lingkungan sekitar.
    • Simpan catatan kalibrasi dan data pemantauan untuk referensi masa depan.
  10. Perawatan dan Perbaikan:
    • Lakukan perawatan rutin pada piezometer dan sistem pemantauan.
    • Perbaiki atau ganti komponen yang rusak atau mengalami masalah.

Penting untuk mengikuti prosedur produsen dan pedoman teknis yang berlaku selama seluruh proses pemasangan untuk memastikan bahwa vibrating wire piezometer berfungsi dengan baik dan memberikan data yang akurat.

Contoh Fitur Alat Vibrating Wire Piezometer

Soil Instruments VW Piezometer

W9 Vibrating Wire Piezometer

  1. Rentang Tekanan:
    • Tersedia dalam berbagai rentang tekanan sesuai dengan kebutuhan aplikasi.
  2. Bahan Tahan Korosi:
    • Desain dengan bahan yang tahan terhadap korosi, cocok untuk lingkungan tanah dan batuan yang agresif.
  3. Kawat Getar:
    • Menggunakan kawat getar stainless steel untuk akurasi tinggi dan stabilitas.
  4. Desain Tubular:
    • Tubular design yang memudahkan pemasangan dan melindungi komponen internal dari kerusakan mekanis.
  5. Ketahanan Terhadap Kondisi Ekstrem:
    • Mampu beroperasi dalam kondisi lingkungan yang keras, seperti suhu ekstrem atau kelembaban tinggi.

Geovan VW Piezometer

Vibrating Wire Piezometer GV – 2407

  1. Rentang Tekanan dan Akurasi Tinggi:
    • Menyediakan rentang tekanan yang luas dengan akurasi tinggi untuk pemantauan yang presisi.
  2. Bahan Berkualitas Tinggi:
    • Konstruksi dengan bahan berkualitas tinggi untuk keandalan dan ketahanan terhadap korosi.
  3. Desain Modular:
    • Desain modular untuk kemudahan instalasi dan pemeliharaan.
  4. Daya Tahan Terhadap Guncangan dan Getaran:
    • Mampu menanggung guncangan atau getaran selama proses instalasi dan penggunaan.

Geokon Model 4500 VW Piezometer

  1. Rentang Tekanan dan Rentang Operasional:
    • Tersedia dengan berbagai rentang tekanan dan rentang operasional untuk berbagai aplikasi geoteknik.
  2. Kawat Getar Berkinerja Tinggi:
    • Menggunakan kawat getar berkinerja tinggi untuk akurasi dan stabilitas.
  3. Desain Anti-Korosi:
    • Desain tahan korosi untuk umur panjang di lingkungan yang agresif.
  4. Sertifikasi Kualitas:
    • Mungkin memiliki sertifikasi atau standar kualitas tertentu sesuai dengan kebutuhan industri atau proyek tertentu.

RST Instruments VW Piezometer

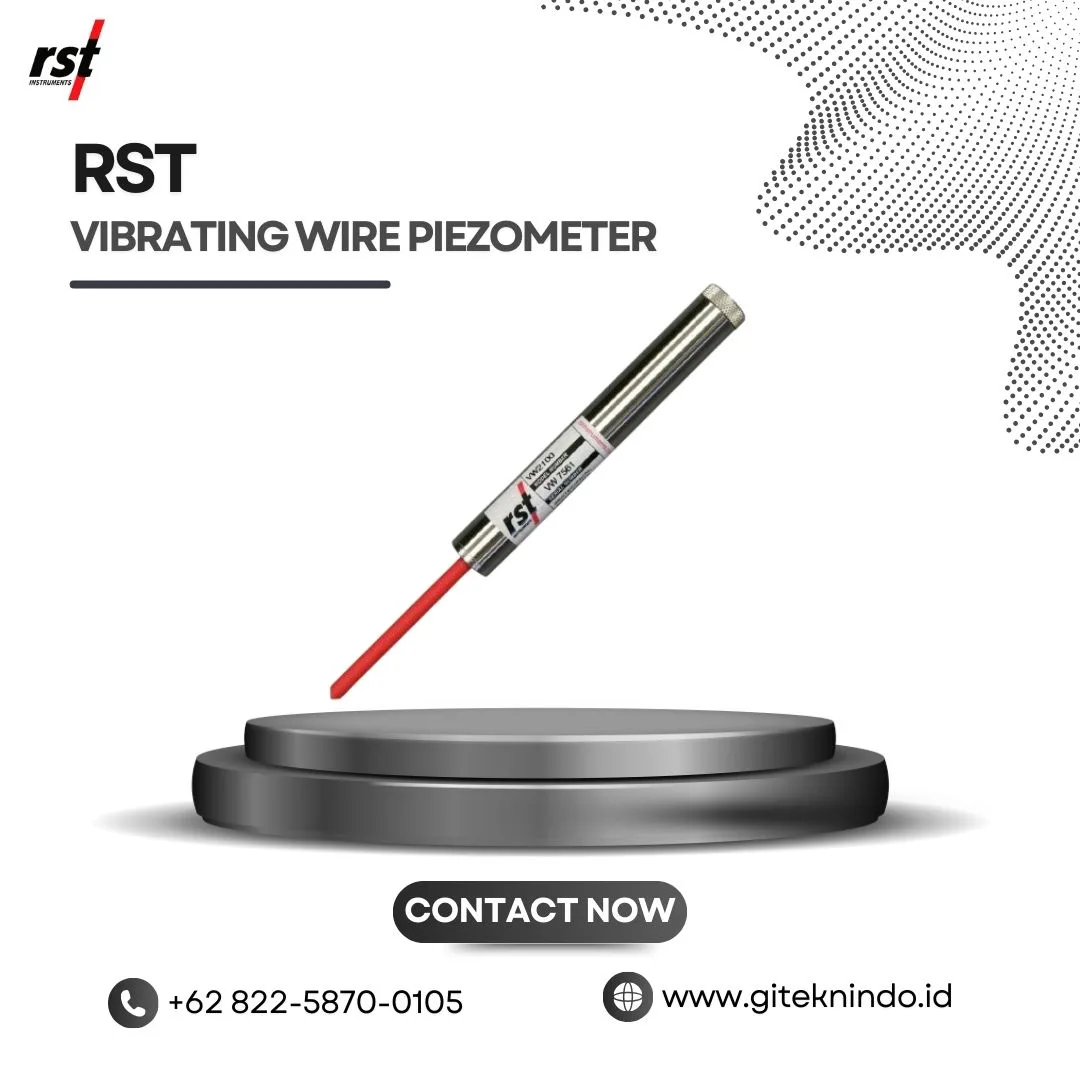

RST Vibrating Wire Piezometer

  1. Desain Robust:
    • Desain yang tahan lama dan kokoh untuk lingkungan pemantauan geoteknik.
  2. Akurasi Tinggi dan Stabilitas Jangka Panjang:
    • Menyediakan akurasi tinggi dan stabilitas pembacaan jangka panjang.
  3. Kemudahan Instalasi:
    • Dirancang untuk kemudahan instalasi dan pemeliharaan.
  4. Rentang Tekanan yang Lebar:
    • Tersedia dalam berbagai rentang tekanan untuk memenuhi kebutuhan berbagai aplikasi.
