Pernahkah tangki solar genset kosong tanpa disadari, sehingga listrik tiba-tiba padam? Atau tandon air meluap karena pompa lupa dimatikan? Masalah seperti ini sering terjadi karena isi tangki hanya diperkirakan, bukan diukur. Padahal ada alat yang bisa memantau ketinggian cairan secara otomatis, yaitu submersible level transducer atau sering disebut juga sensor level celup.
Artikel ini menjelaskan alat tersebut dengan bahasa sederhana, mulai dari pengertian, cara kerja, kegunaan, sampai cara memilihnya. Cocok untuk Anda yang baru mengenal alat ini, termasuk tim purchasing (pengadaan) yang perlu memahami apa yang sebenarnya dibeli.
Submersible level transducer adalah sensor yang dicelupkan ke dalam cairan untuk mengetahui setinggi apa cairan tersebut. Alat ini bekerja dengan membaca tekanan cairan di atas sensor, lalu mengubahnya menjadi sinyal listrik yang bisa dibaca panel atau layar. Dipakai untuk tangki air, tangki solar dan bensin, tangki oli, sumur, serta stasiun pompa. Contoh produknya adalah HPT603 dengan bodi stainless steel 316L, tahan air penuh (IP68), jangkauan ukur hingga 200 meter, dan akurasi 0,5%.
Apa Itu Submersible Level Transducer?
Secara sederhana, submersible level transducer adalah sensor yang dimasukkan ke dalam cairan untuk mengukur ketinggiannya. Bayangkan sebuah penggaris yang bisa "merasakan" sendiri setinggi apa air yang menutupinya, lalu melaporkan angkanya lewat kabel.
Supaya tidak bingung dengan istilahnya, mari kita pecah satu per satu:
- Submersible berarti bisa dicelup atau direndam di dalam cairan.
- Level berarti ketinggian, dalam hal ini ketinggian cairan.
- Transducer berarti pengubah. Alat ini mengubah tekanan cairan menjadi sinyal listrik.
Di lapangan, Anda juga akan menemukan istilah level transmitter. Fungsinya sangat mirip dan sering dipakai bergantian, jadi jangan heran kalau di katalog atau toko online namanya berbeda-beda padahal alatnya sejenis.

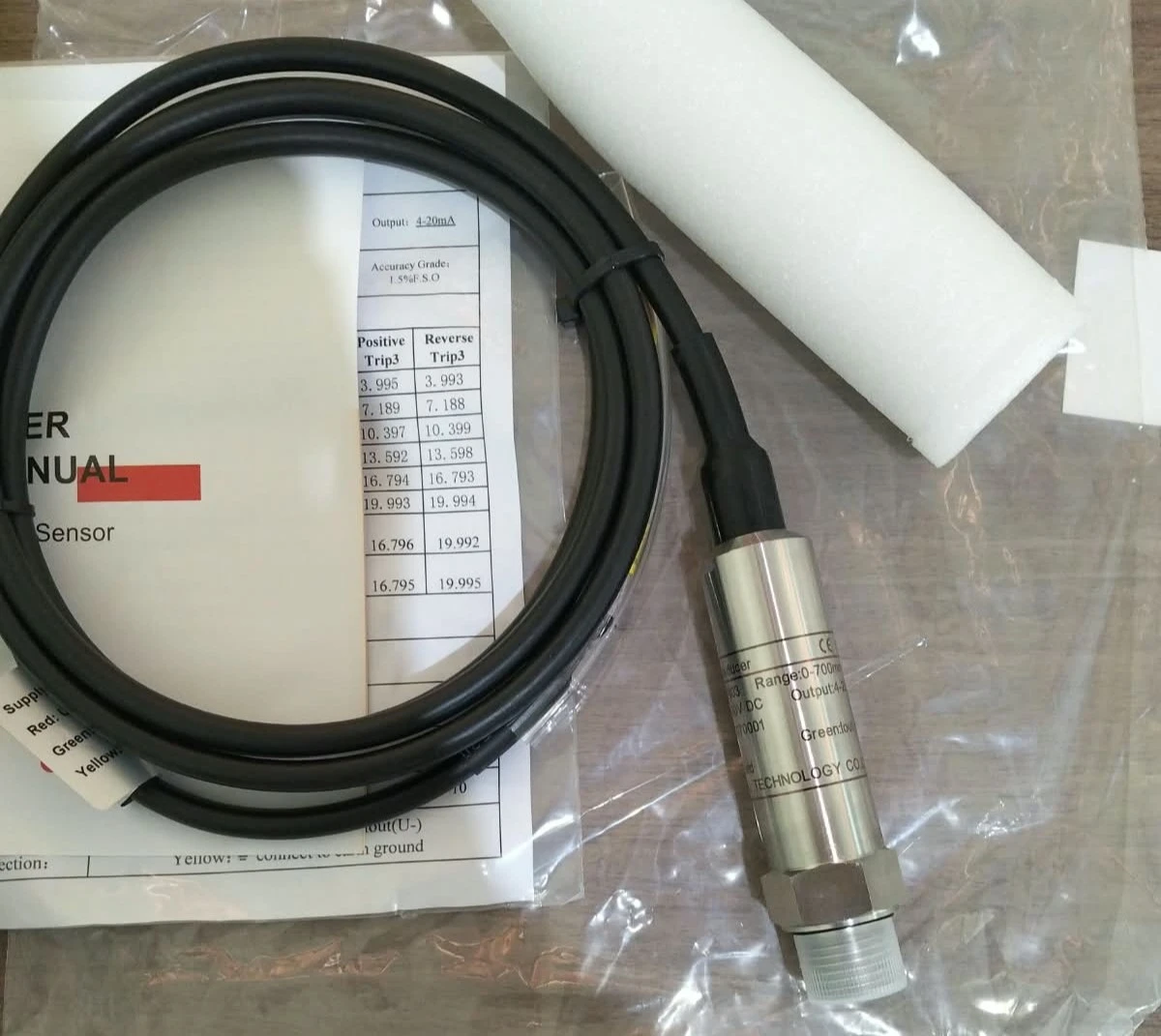

Contoh submersible level transducer: sensor HPT603 dengan bodi stainless steel 316L.

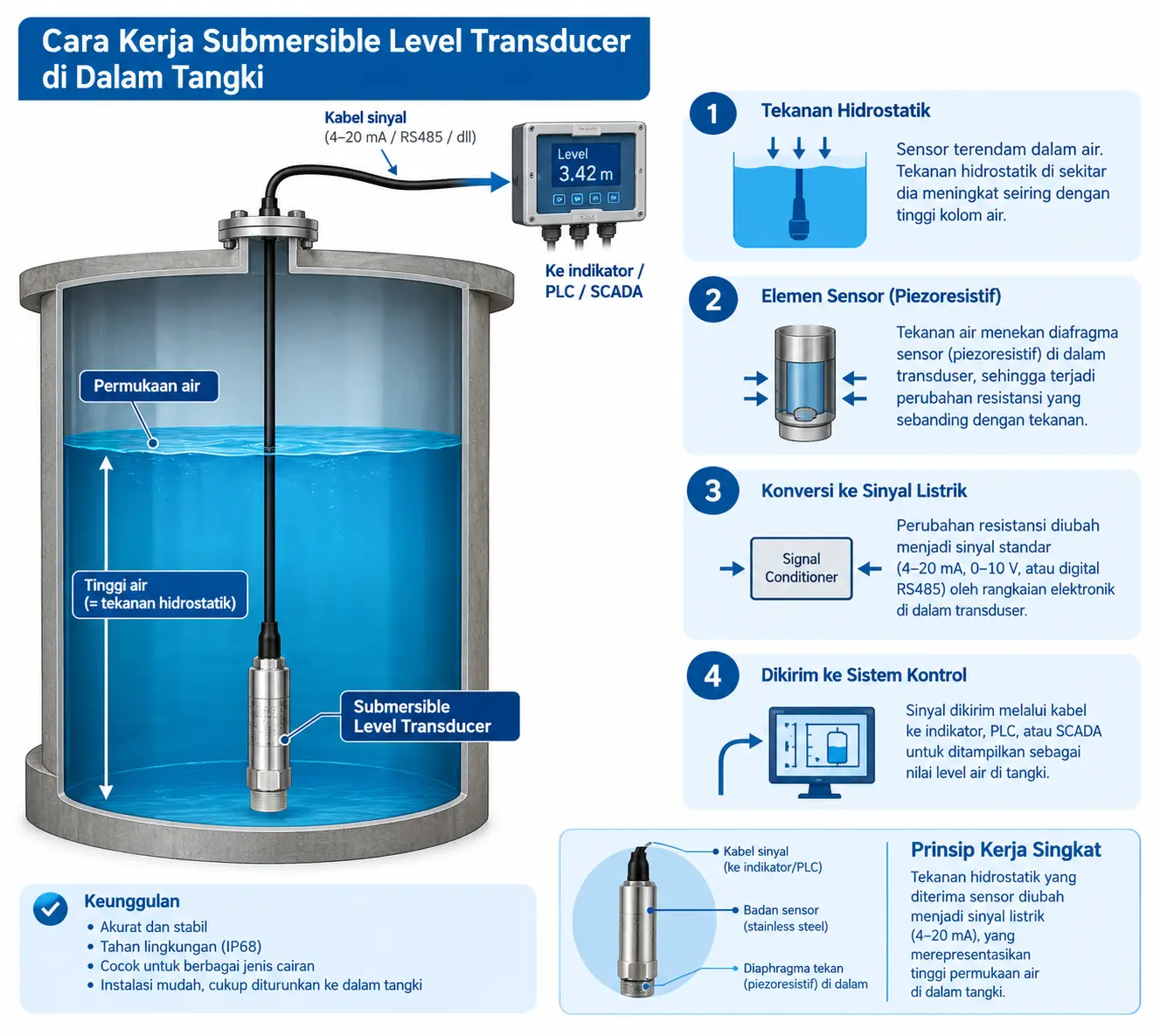

Bagaimana Cara Kerja Sensor Level Celup?
Prinsip kerjanya mudah dipahami lewat pengalaman berenang. Semakin dalam Anda menyelam, semakin terasa tekanan air di telinga. Sensor level celup memakai prinsip yang sama: semakin tinggi cairan di atas sensor, semakin besar tekanan yang diterimanya.
Alurnya kurang lebih seperti ini:
- Sensor diletakkan di dasar tangki, sumur, atau bak penampungan.
- Cairan menekan bagian depan sensor (disebut membran atau diafragma).
- Tekanan itu dibaca oleh inti sensor di dalam bodi.
- Inti sensor mengubah tekanan menjadi sinyal listrik, misalnya 4-20mA.
- Sinyal dikirim lewat kabel ke panel, layar, atau alat pengendali, lalu ditampilkan sebagai ketinggian cairan.
Sebagai gambaran, air setinggi 1 meter menghasilkan tekanan sekitar 0,1 bar. Karena hubungan antara tinggi dan tekanan ini konsisten, alat bisa menghitung ketinggian cairan dengan cukup tepat. Untuk penjelasan yang lebih rinci, Anda bisa membaca artikel kami tentang cara kerja sensor level celup.
Sensor diletakkan di dasar tangki dan mengirim sinyal lewat kabel ke panel.

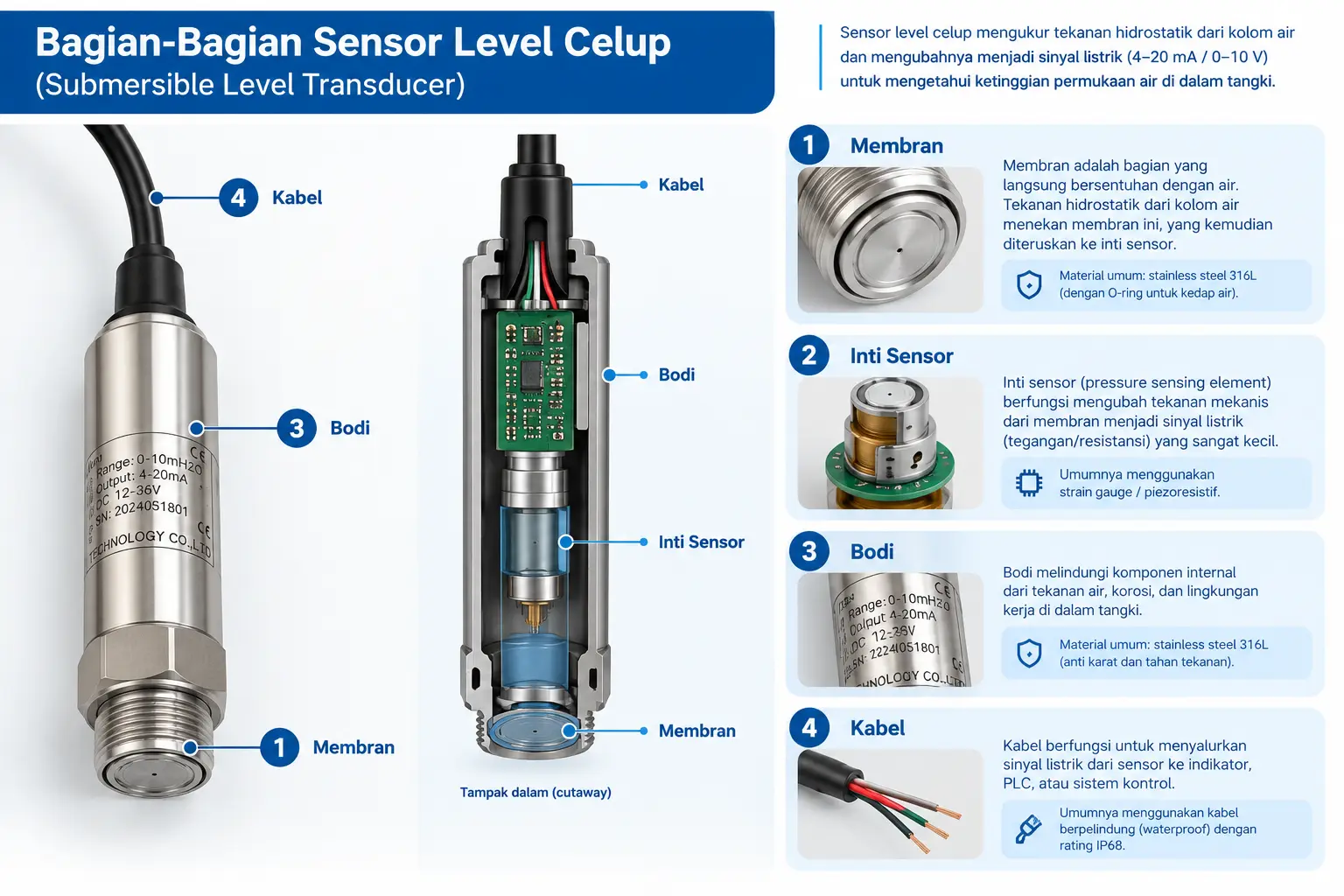

Bagian-Bagian Utama Sensor Level Celup
Walaupun bentuknya sederhana seperti tabung kecil, ada beberapa bagian penting di dalamnya:
- Membran (diafragma): bagian depan yang langsung menyentuh cairan dan menerima tekanan.
- Inti sensor tekanan: "otak" yang membaca besar kecilnya tekanan.
- Bodi pelindung: biasanya dari stainless steel agar kuat dan tahan karat.
- Kabel: menyalurkan sinyal ke panel. Jenis kabelnya bisa dipilih sesuai cairan yang diukur.
- Keluaran sinyal: jenis sinyal listrik yang dikirim, seperti 4-20mA atau RS485.
Bagian utama sensor level celup, dari membran di ujung hingga kabel sinyal.
Kegunaan Submersible Level Transducer
Alat ini dipakai di banyak tempat karena hampir semua bisnis yang menyimpan cairan butuh tahu berapa isinya. Berikut contoh yang paling umum.
1. Tangki Solar dan Bensin
Di pabrik, genset, SPBU, atau gudang logistik, sensor level membantu memantau sisa bahan bakar tanpa harus membuka tutup tangki. Jadi kehabisan solar atau kelebihan isi bisa dicegah lebih awal. Pembahasan lebih lengkap ada di artikel sensor level untuk tangki solar dan bensin.
2. Tangki Oli dan Tangki Penyimpanan Industri
Oli pelumas dan cairan industri lain juga perlu dipantau. Dengan sensor level, petugas gudang bisa mengetahui persediaan secara real time dan merencanakan pembelian sebelum stok habis.
3. Stasiun Pompa (Pumping Station dan Lift Station)
Di stasiun pompa, sensor level dipakai untuk menyalakan dan mematikan pompa otomatis. Saat air mencapai batas atas, pompa hidup. Saat mendekati batas bawah, pompa berhenti supaya tidak berjalan kosong dan rusak.
4. Sumur dan Tandon Air
Untuk memantau ketinggian air di sumur atau tandon, sensor level celup memberi angka yang jelas. Ini berguna bagi gedung, kawasan industri, maupun fasilitas pengolahan air. Simak juga artikel tentang sensor ketinggian air untuk pumping station dan sumur bor.
Jika Anda ingin tahu bagaimana cara memantau isi tangki tanpa membuka tutupnya, artikel cara mengetahui isi tangki air atau solar membahasnya langkah demi langkah.
Kelebihan dan Istilah yang Perlu Anda Pahami
Saat membaca katalog atau penawaran, Anda akan menemukan banyak istilah teknis. Tabel berikut menerjemahkannya ke bahasa sehari-hari, memakai contoh dari sensor HPT603.
| Istilah | Arti Sederhana | Kenapa Penting |
|---|---|---|
| IP68 | Tertutup rapat dan tahan terendam air | Aman dicelup terus-menerus |
| Stainless steel 316L | Baja tahan karat berkualitas tinggi | Awet dan tidak mudah berkarat |
| Akurasi 0,5% F.S | Selisih pembacaan sangat kecil dibanding ukuran penuh | Angka yang tampil bisa dipercaya |
| Jangkauan hingga 200 m | Bisa mengukur hingga kedalaman 200 meter kolom air | Cocok dari tangki kecil sampai sumur dalam |
| Output 4-20mA | Jenis sinyal listrik yang umum dipakai di industri | Mudah disambungkan ke panel dan pengendali |
Bagi tim purchasing, memahami tabel ini membantu memastikan spesifikasi yang diminta teknisi benar-benar sesuai dengan penawaran supplier. Untuk penjelasan lebih dalam, baca artikel tentang arti IP68 dan stainless steel 316L serta perbedaan output 4-20mA dan RS485.
Cara Memilih Sensor Level Celup yang Tepat
Sebelum membeli, jawab dulu pertanyaan-pertanyaan berikut. Daftar ini juga berguna sebagai bahan diskusi antara purchasing dan teknisi.
- Cairan apa yang diukur? Air bersih, solar, oli, atau cairan lain. Jenis cairan menentukan bahan dan kabel yang cocok.
- Berapa kedalaman maksimalnya? Pilih rentang ukur yang sedikit di atas kebutuhan, jangan terlalu besar karena bisa mengurangi ketelitian.
- Sinyal apa yang dibaca panel Anda? Pastikan output sensor cocok, misalnya 4-20mA, tegangan (1-5V atau 0-10V), atau RS485 Modbus RTU.
- Jenis kabel apa yang dibutuhkan? Kabel PE untuk air, PUR untuk cairan berminyak, dan FEP untuk cairan yang bersifat korosif.
- Ukuran sambungan pemasangan? Cek ulir atau flange yang tersedia agar mudah dipasang.
- Sertifikat yang dibutuhkan? Untuk area tertentu, misalnya yang berisiko mudah terbakar, periksa sertifikat seperti ATEX.
Panduan pengadaan yang lebih lengkap tersedia di artikel panduan membeli sensor level celup.
Kesalahan Umum yang Sering Terjadi
- Salah memilih kabel. Kabel yang tidak cocok dengan cairan bisa cepat rusak, terutama pada solar, oli, atau cairan korosif.
- Rentang ukur tidak sesuai. Terlalu kecil membuat sensor cepat mencapai batas, terlalu besar membuat pembacaan kurang teliti.
- Sinyal tidak cocok dengan panel. Sensor 4-20mA dipasang ke panel yang membaca tegangan, sehingga angka tidak muncul.
- Titik pemasangan kurang baik. Sensor sebaiknya tidak diletakkan di titik yang berpusar deras atau tertimbun lumpur.
Pertanyaan yang Sering Diajukan (FAQ)
Apa bedanya submersible level transducer dengan sensor level biasa?
Sensor ini dicelup langsung ke dalam cairan dan mengukur lewat tekanan. Sensor jenis lain, seperti radar atau ultrasonik, mengukur dari atas tanpa menyentuh cairan. Masing-masing punya kelebihan, tergantung kondisi tangki dan jenis cairannya.
Apakah aman dipakai untuk solar dan bensin?
Bisa, asalkan bahan, jenis kabel, dan sertifikat sensor sesuai. Untuk cairan berminyak, pilih kabel yang tahan oli, dan periksa sertifikat seperti ATEX bila dipakai di area yang berisiko.
Berapa kedalaman maksimal yang bisa diukur?
Tergantung model. HPT603 tersedia dengan rentang ukur mulai 0,5 meter hingga 200 meter kolom air, sehingga bisa disesuaikan dengan kebutuhan Anda.
Apa arti IP68 pada sensor level?
IP68 berarti alat tertutup rapat dan tahan terendam air dalam waktu lama, sehingga aman dipakai di dalam cairan terus-menerus.
Bagaimana cara membaca hasil ukur dari sensor ini?
Sinyal listrik dari sensor dikirim lewat kabel ke panel, layar, atau alat pengendali (misalnya PLC). Dari sana, ketinggian cairan ditampilkan sebagai angka atau dipakai untuk mengatur pompa secara otomatis.
HPT603 Submersible Liquid Level Transducer
Sensor level celup dengan bodi stainless steel 316L penuh tertutup, tahan air IP68, rentang ukur 0,5 hingga 200 meter, akurasi 0,5% (0,25% untuk pesanan khusus), dan pilihan output 4-20mA, 1-5V, 0-10V, 0,5-4,5V, atau RS485 Modbus RTU. Cocok untuk tangki solar dan bensin, tangki oli, serta stasiun pompa.
Lihat Produk HPT603HPT603 adalah bagian dari lini sensor merek Holykell. Untuk melihat pilihan sensor lain dari merek yang sama, kunjungi halaman produk Holykell di Giteknindo.
Kesimpulan
Submersible level transducer adalah sensor celup yang mengubah tekanan cairan menjadi sinyal listrik untuk mengetahui ketinggian cairan. Alat ini membantu mencegah tangki kosong atau meluap, melindungi pompa dari kerusakan, dan memberi data yang bisa dipercaya untuk perencanaan stok. Dengan memahami cairan yang diukur, rentang kedalaman, jenis sinyal, dan jenis kabel, Anda bisa memilih sensor yang tepat.
Jika Anda siap memilih, lihat produk HPT603 Submersible Liquid Level Transducer atau hubungi tim Giteknindo untuk berkonsultasi. Ingin lanjut belajar? Baca artikel berikutnya tentang cara mengetahui isi tangki tanpa membuka tutupnya.
