Indikator Keamanan & Waktu Tepat Melepas Settlement Plate

Bayangkan Anda sedang mencoba membangun sebuah istana pasir yang megah, namun alih-alih menggunakan pasir padat di pantai, Anda harus membangunnya di atas tumpukan spons basah raksasa. Apapun yang Anda letakkan di atas spons tersebut pasti akan perlahan-lahan tenggelam karena beban yang menekan air keluar dari rongga-rongganya. Analogi sederhana inilah yang menggambarkan tantangan terbesar dalam sebuah proyek reklamasi. Lahan baru yang diciptakan dari laut atau rawa pada dasarnya adalah tanah lunak yang masih menyimpan banyak air. Jika kita langsung membangun gedung atau jalan raya di atasnya tanpa menunggu tanah tersebut memadat, bencana struktural hanyalah masalah waktu.

Untuk mencegah "istana pasir" kita runtuh, para insinyur menggunakan sebuah instrumen vital namun sering luput dari pandangan publik, yaitu Settlement Plate (pelat penurunan). Alat ini bertindak sebagai stetoskop bagi tanah, mendengarkan dan mengukur seberapa jauh dan seberapa cepat tanah tersebut ambles ke bawah akibat beban material reklamasi di atasnya. Namun, pertanyaan kritis yang sering muncul di lapangan, terutama bagi mereka yang awam dengan dunia geoteknik adalah: Kapan kita tahu bahwa tanah tersebut sudah aman? Kapan indikator keamanan menunjukkan bahwa ini adalah waktu yang tepat untuk melepas settlement plate dan memulai konstruksi bangunan?

Artikel ini akan mengupas tuntas tentang fungsi settlement plate, bagaimana cara kerja instrumen ini, dan yang paling penting, membongkar rahasia indikator keamanan yang digunakan para ahli geoteknik untuk menentukan kapan waktu yang tepat untuk melepas instrumen ini dari proyek reklamasi.

Apa Itu Settlement Plate? Pengertian Mudah untuk Orang Awam

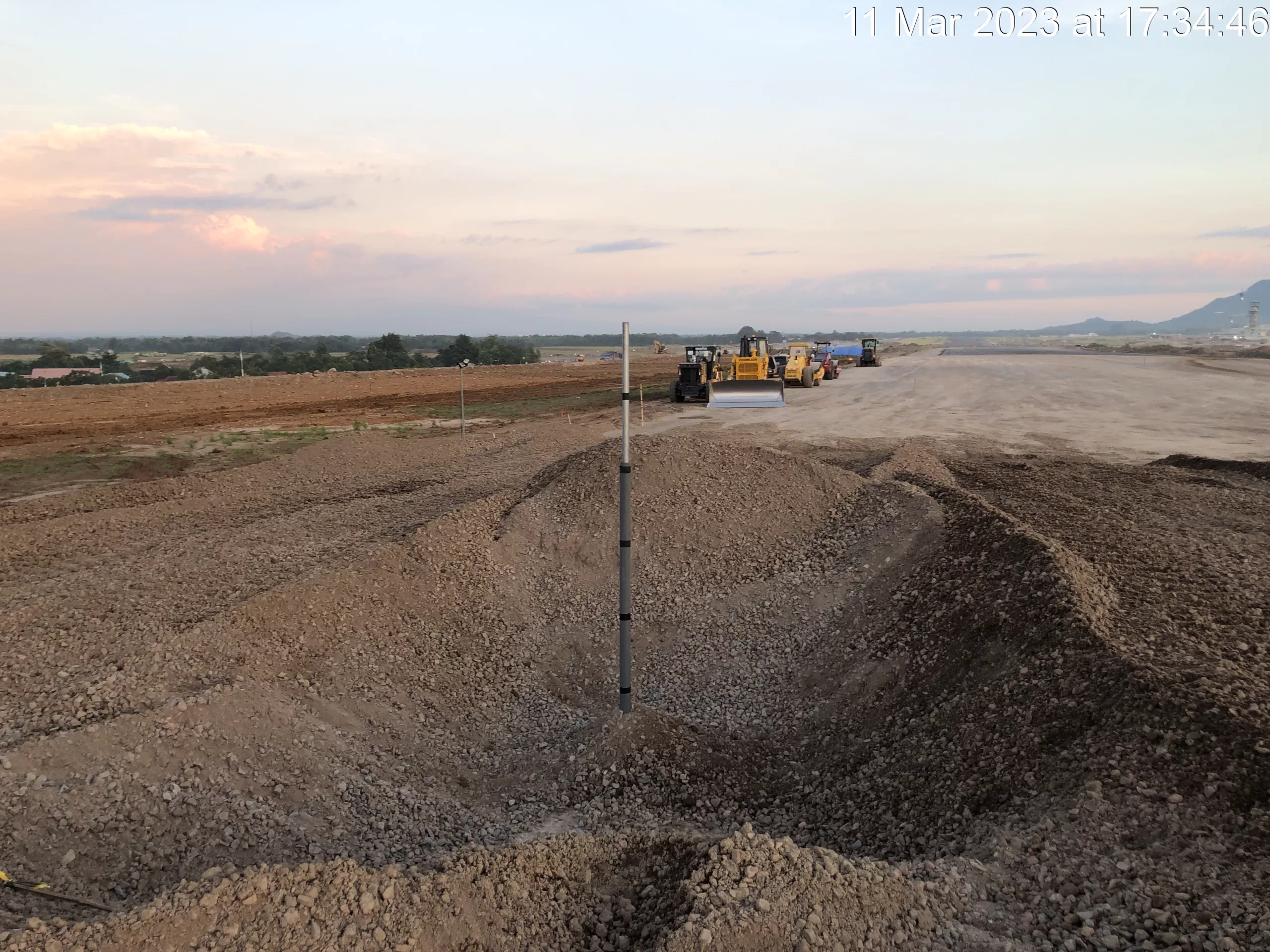

Ilustrasi visual pemasangan Settlement Plate di bawah tumpukan tanah reklamasi untuk memantau pergerakan tanah.

Dalam bahasa yang paling sederhana, Settlement Plate adalah sebuah alat ukur berupa pelat datar (biasanya terbuat dari baja tebal) yang dilas dengan sebuah pipa tegak lurus di bagian tengahnya. Jika Anda pernah melihat payung pantai yang ditancapkan ke pasir, bentuknya kurang lebih mirip seperti itu, namun terbuat dari besi kokoh.

Pelat baja ini diletakkan di dasar tanah asli (tanah dasar sebelum ditimbun pasir reklamasi). Kemudian, seiring dengan ditimbunnya material reklamasi dari kapal keruk (dredging), pipa yang menempel pada pelat tersebut akan terus disambung ke atas agar ujungnya tetap terlihat di atas permukaan tanah timbunan. Karena pelat baja tersebut terkurung di dasar tanah asli, jika tanah asli tersebut amblas atau turun karena tertekan beban timbunan, maka pelat baja akan ikut turun. Otomatis, pipa yang menyembul di permukaan juga akan ikut turun.

Tugas para surveyor adalah mengukur ketinggian ujung pipa tersebut setiap hari atau setiap minggu menggunakan alat ukur topografi khusus (seperti Waterpass atau Total Station). Selisih penurunan ketinggian pipa dari hari ke hari inilah yang disebut sebagai data penurunan tanah (settlement).

Mengapa Pemantauan Penurunan Tanah Ini Sangat Krusial?

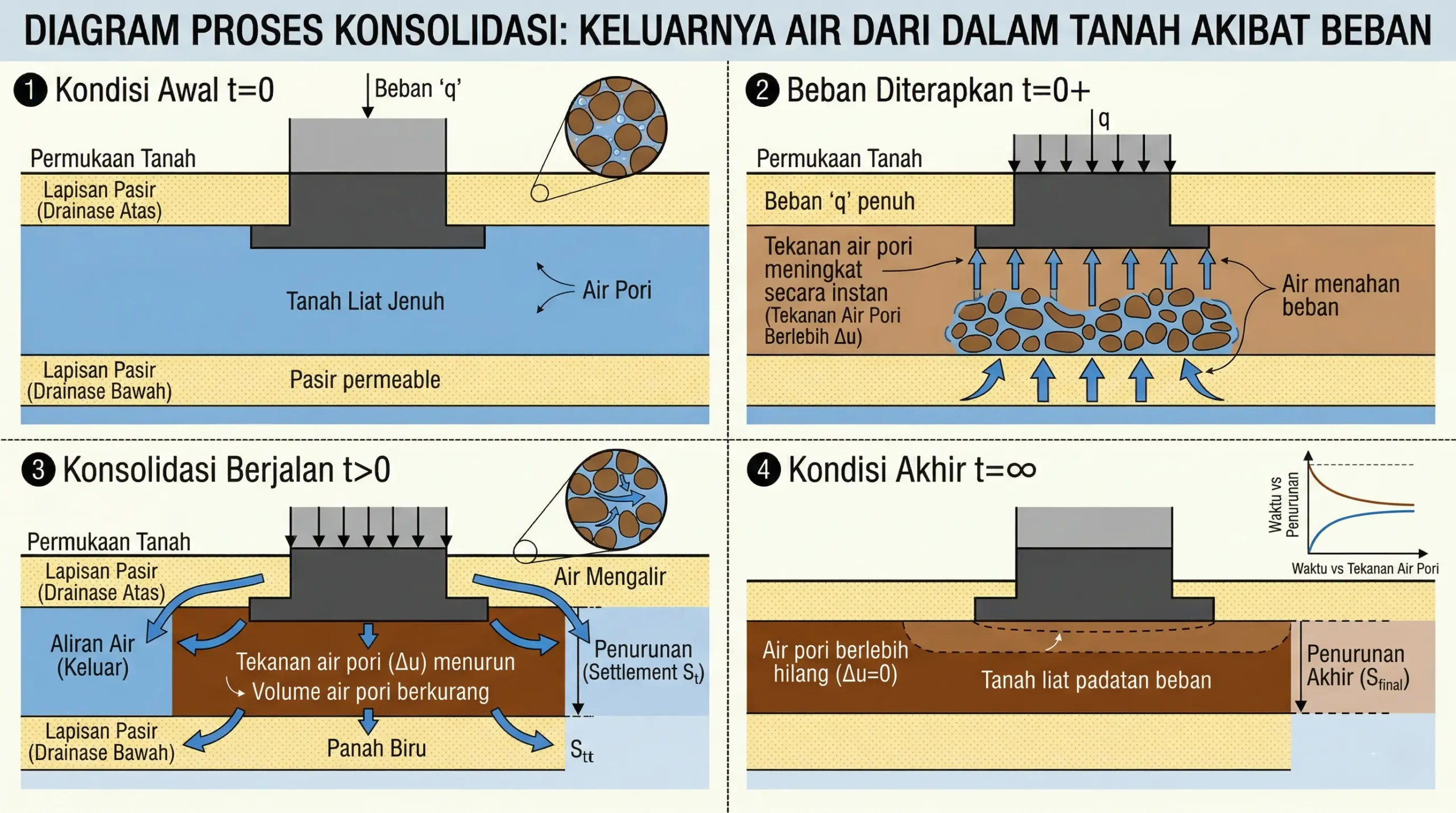

Proses konsolidasi: air keluar dari pori-pori tanah akibat tekanan beban di atasnya.

Proyek reklamasi melibatkan jutaan kubik material. Beban luar biasa ini menekan tanah dasar di bawah laut yang awalnya lembek (lempung lunak). Proses terperasnya air dari dalam pori-pori tanah akibat beban ini disebut dengan istilah konsolidasi. Konsolidasi tidak terjadi dalam semalam. Pada tanah lempung yang sangat lunak, proses ini bisa memakan waktu berbulan-bulan, bertahun-tahun, bahkan puluhan tahun jika tidak dibantu dengan teknologi rekayasa tanah seperti PVD (Prefebricated Vertical Drain).

Jika pengembang tidak memantau penurunan ini dan langsung membangun jalan raya, pipa air, atau fondasi gedung, maka ketika tanah terus mengalami penurunan secara alami, bangunan di atasnya akan ikut tertarik ke bawah. Lebih parahnya, penurunan tanah seringkali tidak merata (differential settlement). Bagian kiri bangunan mungkin turun 10 cm, sementara bagian kanan turun 30 cm. Hasilnya? Tembok retak parah, struktur miring, pipa saluran pecah, hingga risiko bangunan runtuh total.

Di sinilah letak pentingnya data dari settlement plate. Data ini memberikan lampu hijau kapan tanah sudah "selesai" menurun dan mencapai tingkat kepadatan yang aman untuk menopang infrastruktur permanen.

Indikator Keamanan: Kapan Waktu yang Tepat Melepas Settlement Plate?

Memutuskan kapan harus mengakhiri pemantauan dan melepas (atau mengabaikan/menimbun) settlement plate bukanlah keputusan yang bisa diambil berdasarkan tebakan atau sekadar mengejar tenggat waktu proyek. Ada indikator keamanan matematis dan geoteknikal yang sangat ketat yang harus dipenuhi. Berikut adalah indikator utama kapan waktu yang tepat tersebut tiba:

1. Kurva Penurunan Telah Melandai (Asimtotik)

Setiap data pengukuran dari pipa settlement plate akan dimasukkan ke dalam sebuah grafik. Sumbu mendatar menunjukkan waktu (hari/bulan), sedangkan sumbu vertikal menunjukkan jumlah penurunan (centimeter). Pada awal penimbunan tanah, grafik ini akan menukik tajam ke bawah dengan sangat cepat. Ini menunjukkan tanah merespons beban awal dan air di dalam tanah keluar dengan deras.

Namun seiring berjalannya waktu, air yang bisa diperas dari dalam tanah semakin sedikit. Tanah semakin padat, dan pergerakannya semakin lambat. Di grafik, garis yang awalnya menukik tajam akan mulai melengkung menjadi datar (melandai). Ketika grafik ini sudah hampir membentuk garis lurus horizontal selama beberapa minggu berturut-turut—yang berarti tanah hanya turun mungkin 1 atau 2 milimeter per minggu (atau masuk dalam toleransi desain)—ini adalah indikator pertama bahwa tanah sudah stabil.

2. Derajat Konsolidasi Telah Mencapai Target Desain

Sebelum proyek dimulai, ahli geoteknik telah menghitung berapa total maksimal penurunan tanah yang akan terjadi secara teoritis. Misalnya, diprediksi tanah akan amblas total sejauh 2 meter (200 cm). Dalam dunia konstruksi, kita tidak harus selalu menunggu sampai tanah benar-benar turun 100% dari prediksi tersebut, karena 10% terakhir bisa memakan waktu bertahun-tahun.

Biasanya, indikator keamanan ditetapkan pada Derajat Konsolidasi 90% atau 95%. Artinya, jika target total penurunan adalah 200 cm, dan settlement plate sudah menunjukkan angka penurunan sebesar 180 cm hingga 190 cm, maka kondisi tanah dianggap sudah memasuki ambang batas aman untuk konstruksi ringan hingga menengah. Saat target ini tercapai dan divalidasi dengan perhitungan di lapangan, settlement plate sudah bisa diakhiri masa tugasnya.

3. Validasi Silang dengan Instrumen Geoteknik Lainnya

Settlement plate tidak bekerja sendirian. Dalam proyek reklamasi yang ideal, pemasangan pelat ini dibarengi dengan instrumen lain seperti Piezometer (alat untuk mengukur tekanan air di dalam tanah) dan Inclinometer (alat untuk mengukur pergerakan tanah secara horizontal/bergeser ke samping).

Waktu pelepasan settlement plate dianggap tepat apabila data dari Piezometer juga menunjukkan bahwa tekanan air pori berlebih (excess pore water pressure) di dalam tanah sudah menghilang atau kembali ke titik normal. Jika settlement plate menunjukkan tanah sudah tidak turun, tetapi piezometer menunjukkan air di dalam tanah masih bertekanan tinggi, maka pelepasan instrumen ditunda karena masih ada risiko tanah akan amblas tiba-tiba (likuifaksi atau pergerakan lanjutan).

4. Persetujuan Resmi dari Konsultan Geoteknik Independen

Indikator terakhir dan yang paling berkekuatan hukum adalah tanda tangan pengesahan. Kontraktor pelaksana tidak bisa mencabut settlement plate atas inisiatif sendiri. Mereka harus mengajukan laporan data mingguan/bulanan kepada Konsultan Pengawas dan Ahli Geoteknik.

Hanya setelah ahli geoteknik menganalisis data, mencocokkannya dengan perangkat lunak (software) simulasi tanah, dan mengeluarkan "Sertifikat Kelayakan Lahan" atau Berita Acara, barulah pipa settlement plate boleh dipotong atau dicabut dari lokasi. Ini adalah standar operasional prosedur (SOP) keselamatan yang tidak bisa ditawar.

Apa yang Terjadi Saat Settlement Plate "Dilepas"?

Kata "dilepas" di sini perlu dipahami dengan benar oleh masyarakat awam. Mengingat pelat baja utama tertanam di dasar tanah reklamasi yang kedalamannya bisa mencapai 5 hingga 15 meter ke bawah, pelat tersebut tidak pernah digali atau diambil kembali. Menggalinya hanya akan merusak kepadatan tanah yang sudah terbentuk dengan susah payah.

Proses pelepasan yang dimaksud adalah mengakhiri masa monitoring. Biasanya, pipa besi yang memanjang ke permukaan akan dipotong rata dengan tanah, lalu lubangnya ditutup dengan beton atau material urugan padat. Bagian pelat baja di bawah tanah dibiarkan terkubur secara permanen menjadi bagian dari struktur bumi itu sendiri.
