Setiap proyek konstruksi, baik itu pembangunan gedung pencakar langit, jembatan megah, atau jalan raya yang mulus, selalu dimulai dari satu hal Tanah. Tanah adalah pondasi alami yang akan menopang seluruh beban struktur di atasnya. Jika pondasinya lemah, maka keseluruhan bangunan berisiko mengalami kegagalan.
Inilah mengapa uji tanah (geoteknik) menjadi langkah krusial. Dua metode uji tanah yang paling sering Anda dengar di Indonesia adalah Uji CBR (California Bearing Ratio) dan Uji Sondir (sering juga disebut CPT - Cone Penetration Test). Walaupun sama-sama bertujuan untuk mengetahui kekuatan tanah, kedua uji ini memiliki tujuan, metode, dan output yang sangat berbeda.
Artikel ini akan mengupas tuntas perbedaan fundamental antara Uji CBR dan Uji Sondir dengan bahasa yang mudah dipahami, sehingga Anda dapat mengetahui kapan dan mengapa salah satu dari keduanya (atau keduanya) harus digunakan dalam proyek konstruksi Anda.
Uji CBR mengukur kekuatan tanah dangkal (0–1 meter) untuk merancang perkerasan jalan, sedangkan Uji Sondir menyelidiki profil tanah hingga kedalaman puluhan meter untuk merancang fondasi bangunan. Keduanya saling melengkapi, bukan saling menggantikan.
Mengenal Lebih Dekat Uji CBR (California Bearing Ratio)
Apa Itu CBR Test?
CBR adalah singkatan dari California Bearing Ratio. Sesuai namanya, uji ini pada dasarnya mengukur rasio atau perbandingan antara beban yang dibutuhkan untuk membuat batang standar berpenetrasi ke dalam lapisan tanah atau material pondasi, dibandingkan dengan beban yang dibutuhkan untuk membuat batang tersebut berpenetrasi pada material batu pecah standar (standar California). Hasilnya disajikan dalam bentuk persentase (%).
Singkatnya, nilai CBR menunjukkan seberapa kuat lapisan tanah dasar (subgrade) atau material perkerasan menahan beban sebelum material tersebut mengalami deformasi (perubahan bentuk/penurunan).
Tujuan Utama Uji CBR
Uji CBR memiliki fokus utama yang sangat spesifik:
- Perencanaan Perkerasan Jalan: Ini adalah aplikasi paling utama. Nilai CBR sangat vital untuk menentukan tebal lapisan perkerasan (lapisan di bawah aspal atau beton) pada jalan, bandara, atau landasan pacu. Semakin tinggi nilai CBR, semakin kuat tanah tersebut dan semakin tipis lapisan perkerasan yang dibutuhkan.
- Evaluasi Tanah Permukaan: Uji ini paling efektif untuk menilai kekuatan tanah pada kedalaman dangkal (biasanya di bawah 50 cm), yaitu zona di mana lapisan dasar jalan akan diletakkan.
Metode Pengujian CBR

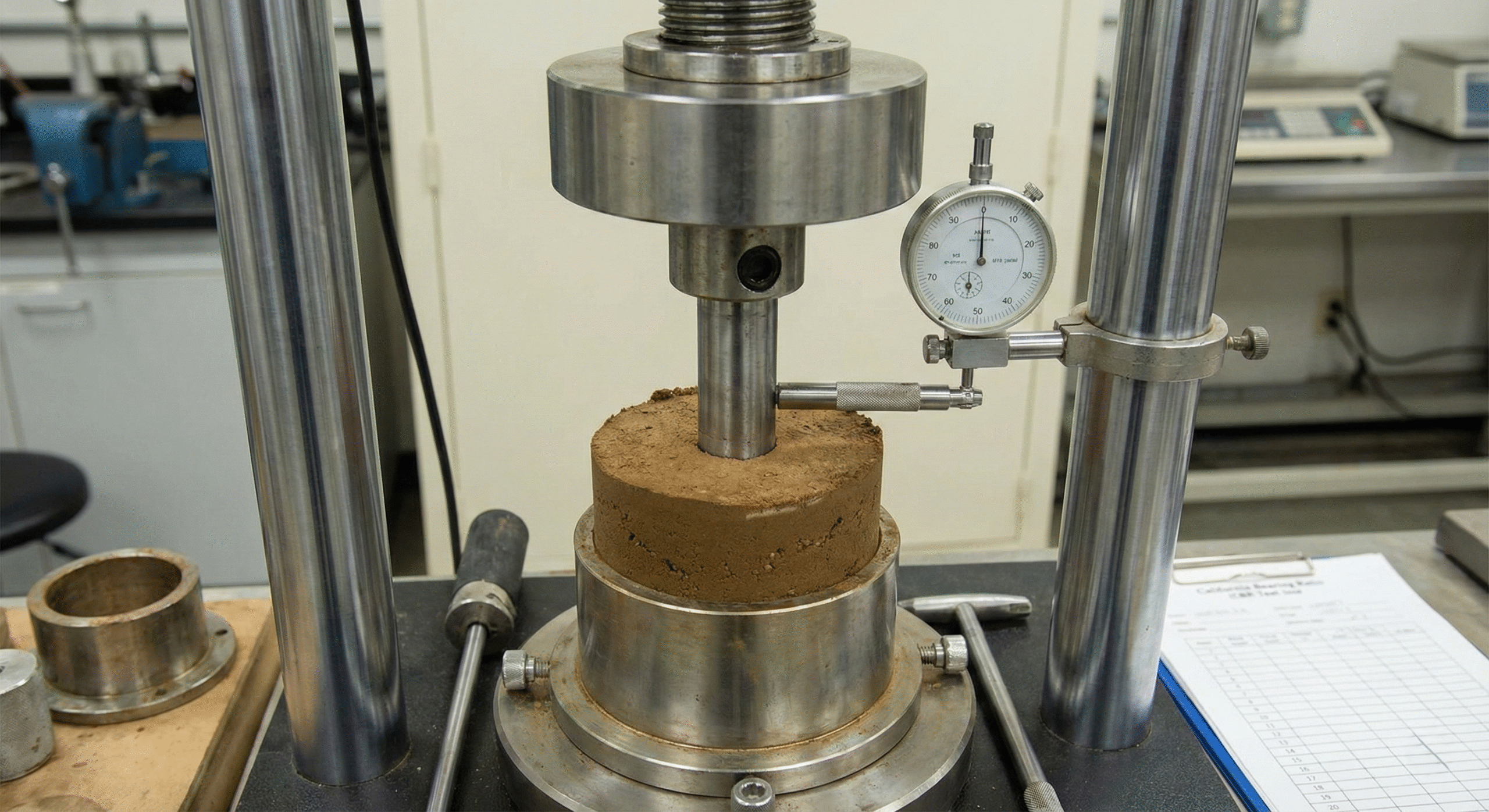

Uji CBR dapat dilakukan di laboratorium (CBR Laboratorium) atau langsung di lapangan (CBR Lapangan).
| Fitur | CBR Laboratorium | CBR Lapangan (Seringkali menggunakan DCP) |
|---|---|---|
| Lokasi Uji | Dalam ruangan, kondisi terkontrol. | Langsung di lokasi proyek. |
| Kondisi Sampel | Sampel tanah dipadatkan terlebih dahulu, seringkali direndam air 4 hari (rendaman). | Tanah diuji dalam kondisi alaminya (terkadang tanpa perendaman). |
| Alat Utama | Alat khusus CBR Laboratory Test dengan beban hidrolik/mekanik. | Alat lebih sederhana seperti Dynamic Cone Penetrometer (DCP) yang bersifat cepat dan portabel. |
| Keunggulan | Hasil lebih akurat dan terkontrol, cocok untuk desain detail. | Cepat, efisien, dan mencerminkan kondisi lapangan sesungguhnya. |
Output Hasil: Nilai CBR dalam persen (misalnya, CBR 5% atau CBR 10%).
Layanan Butuh uji CBR untuk proyek jalan Anda? Lihat Jasa Soil Testing kamiMengenal Lebih Dekat Uji Sondir (Cone Penetration Test/CPT)
Apa Itu Uji Sondir (CPT)?
Uji Sondir adalah istilah lokal di Indonesia untuk Cone Penetration Test (CPT). Berbeda dengan CBR yang mengukur rasio daya dukung, Sondir adalah metode geoteknik untuk menyelidiki profil tanah di kedalaman.
Sondir bekerja dengan cara menekan konus (ujung kerucut) baja berukuran standar ke dalam tanah dengan kecepatan yang konstan (misalnya 2 cm/detik), sambil secara terus menerus mengukur dua parameter utama:
- Tahanan Ujung (Cone Resistance): Perlawanan tanah terhadap ujung konus saat menembus.
- Hambatan Lekat (Friction Ratio): Gesekan yang terjadi pada selubung baja di atas konus.
Tujuan Utama Uji Sondir
Uji Sondir memiliki fokus pada kedalaman dan profil lapisan tanah:
- Perencanaan Fondasi Bangunan: Ini adalah aplikasi paling utama. Data sondir digunakan untuk menentukan daya dukung izin tanah pada berbagai kedalaman, yang sangat penting dalam merancang fondasi dalam (seperti tiang pancang/bore pile) atau fondasi dangkal (seperti footing).
- Identifikasi Lapisan Tanah: Hasilnya memberikan profil kontinu, menunjukkan dengan jelas batas antara lapisan tanah yang lunak, keras, berlumpur, berpasir, atau lempung, hingga mencapai lapisan tanah keras (biasanya ditandai dengan tahanan ujung mencapai batas alat atau yang disebut Hard Layer).
- Memperkirakan Sifat Rekayasa Tanah: Berdasarkan kombinasi nilai, insinyur geoteknik dapat memperkirakan kepadatan, konsistensi, dan jenis tanah di kedalaman.
Metode Pengujian Sondir

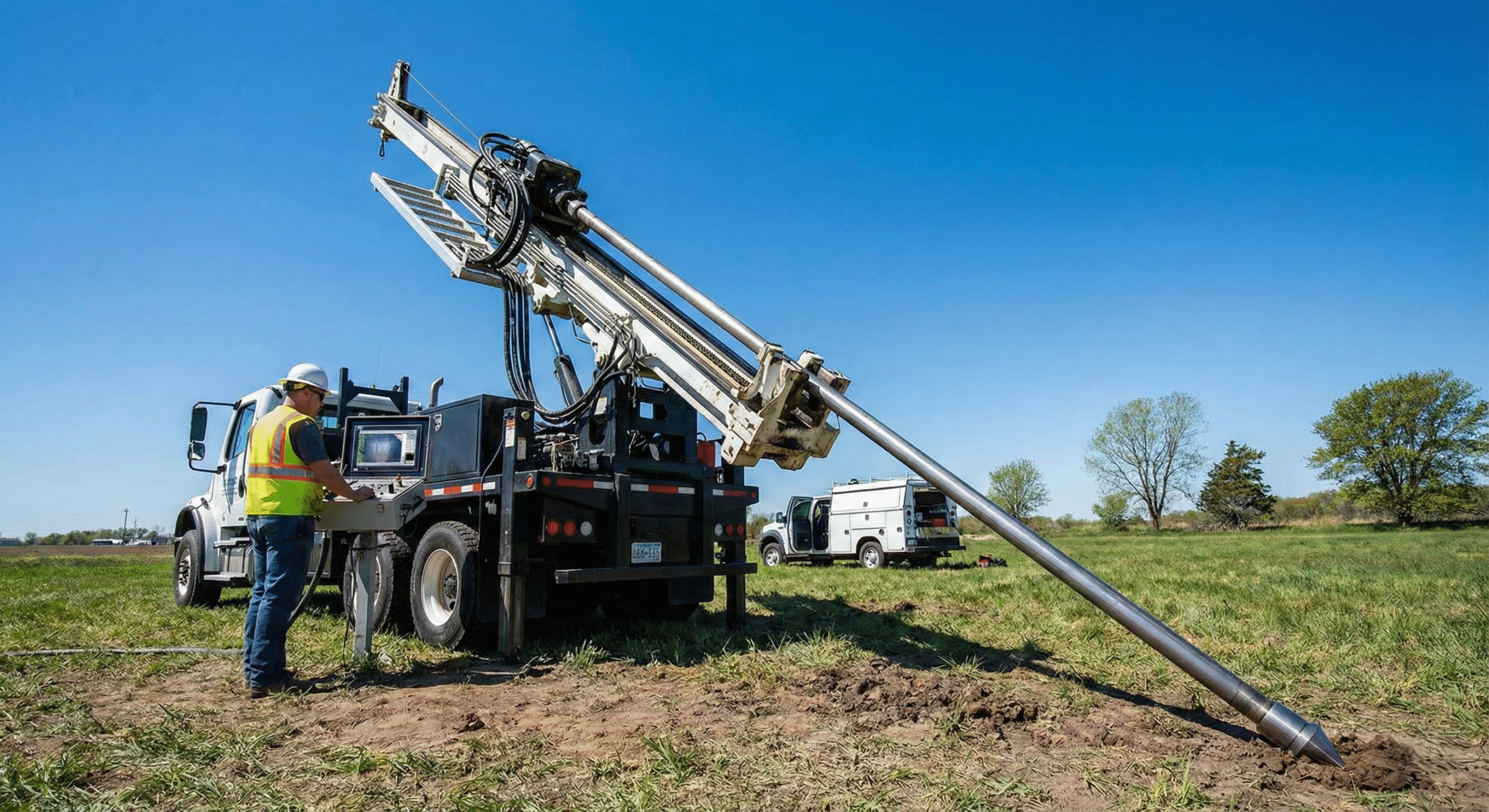

Uji Sondir adalah uji lapangan murni yang menggunakan alat berat (umumnya hidrolik) untuk memberikan daya tekan.
- Alat Utama: Set alat Sondir (CPT) yang terdiri dari rangka penekan, batang baja (stang sondir), dan konus (tip kerucut) yang dilengkapi dengan sistem pembacaan tekanan (manometer atau digital).
- Proses: Batang ditekan ke bawah secara bertahap (per 20 cm) hingga mencapai kedalaman yang diinginkan atau sampai bertemu lapisan tanah sangat keras.
- Keunggulan: Sangat cepat, efisien, dan memberikan data real-time secara kontinu tanpa memerlukan pengambilan sampel tanah (kecuali untuk kalibrasi atau uji pelengkap).
Output Hasil: Nilai Tahanan Ujung dan Hambatan Lekat pada setiap kedalaman (disajikan dalam grafik logaritmik dan tabel).
Layanan Perlu data daya dukung tanah untuk fondasi bangunan? Cek Jasa Sondir Test kamiPerbedaan Uji CBR vs Sondir

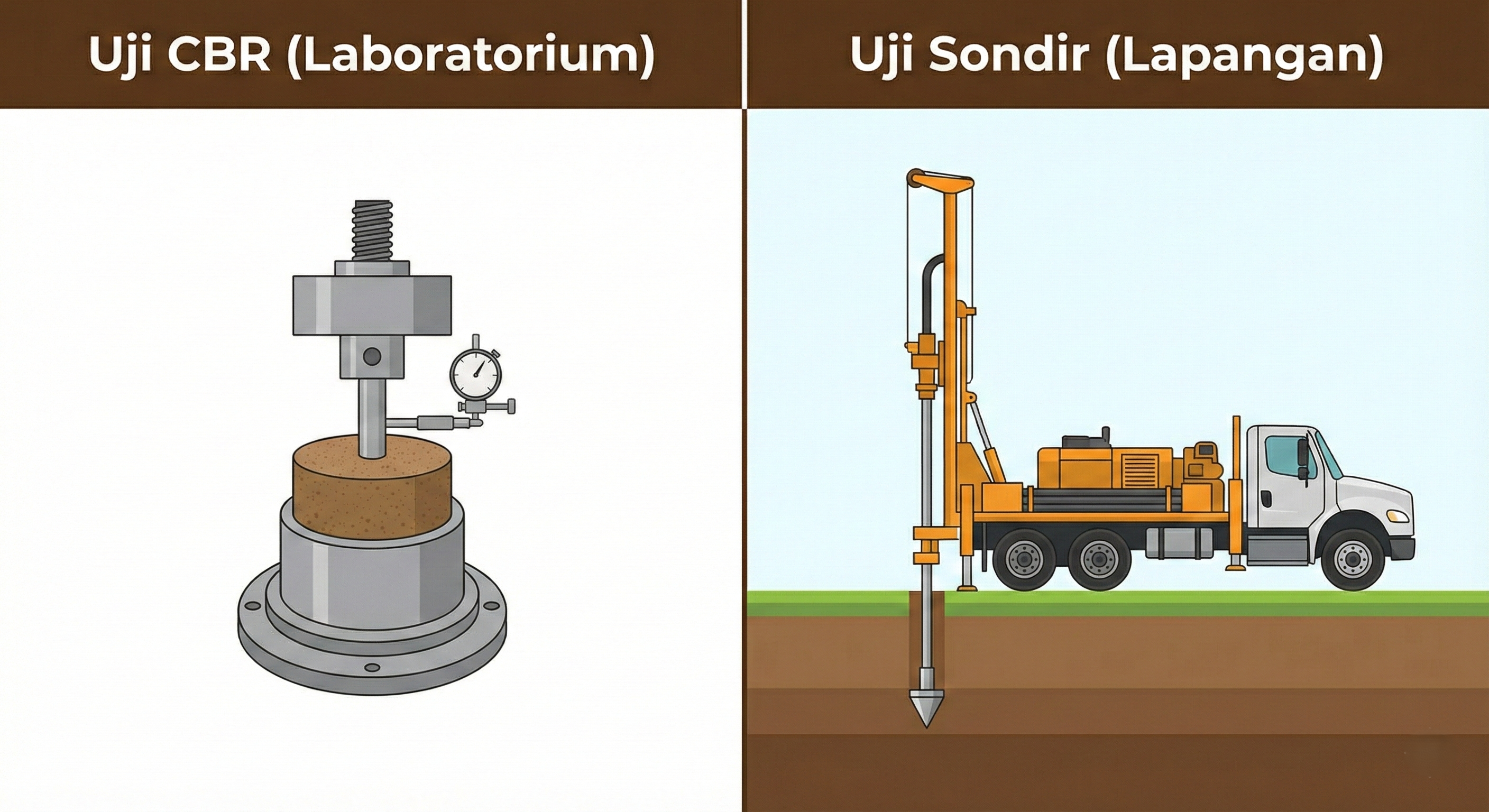

Untuk mempermudah pemahaman, berikut adalah rangkuman perbedaan utama antara Uji CBR dan Uji Sondir:
| Fitur Pembeda | Uji CBR (California Bearing Ratio) | Uji Sondir (Cone Penetration Test / CPT) |
|---|---|---|
| Tujuan Utama | Menilai kekuatan tanah dasar (subgrade) dan material perkerasan. | Menilai profil dan daya dukung tanah di kedalaman untuk desain fondasi. |
| Aplikasi Utama | Perencanaan tebal perkerasan jalan, landasan pacu, dan bandara. | Perencanaan fondasi bangunan, jembatan, dan struktur berat lainnya. |
| Kedalaman Fokus | Dangkal (Umumnya 0 - 1 meter, fokus pada lapisan paling atas). | Dalam (Bisa mencapai 20-30 meter atau lebih, hingga lapisan keras ditemukan). |
| Metode Dasar | Pengukuran rasio beban penetrasi standar (diukur dalam %). | Pengukuran tahanan penetrasi ujung konus dan gesekan selubung. |
| Data Output | Nilai CBR (dalam %) | Nilai Tahanan Ujung dan Hambatan Lekat |
| Sifat Data | Titik, biasanya mewakili daya dukung rata-rata lapisan tertentu. | Kontinu, memberikan profil kekuatan tanah secara real-time per kedalaman. |
Kapan Menggunakan Uji CBR dan Kapan Menggunakan Uji Sondir?
Pemilihan uji sangat bergantung pada jenis proyek yang akan dilakukan.
Gunakan Uji CBR Jika...
- Anda membangun Jalan Raya, Jalan Tol, atau Landasan Bandara.
- Anda hanya perlu mengevaluasi kekuatan lapisan permukaan tanah yang akan langsung menerima beban dari perkerasan.
- Anda ingin mengetahui kualitas material timbunan atau tanah yang sudah dipadatkan sebelum digunakan sebagai lapisan dasar jalan.
Gunakan Uji Sondir Jika...
- Anda membangun Gedung Bertingkat, Jembatan, atau Struktur Berat lainnya.
- Anda perlu mengetahui profil lapisan tanah hingga kedalaman yang signifikan untuk merancang fondasi dalam.
- Anda perlu menentukan kedalaman lapisan tanah keras untuk memancangkan tiang pancang.
- Anda ingin mendapatkan gambaran cepat dan kontinu mengenai karakteristik tanah di lokasi yang luas dan relatif homogen.
Hubungan Antara CBR dan Sondir
Meskipun berbeda, CBR dan Sondir bukanlah dua metode yang saling bersaing, melainkan saling melengkapi.
Di beberapa kasus, terutama di proyek jalan raya, hasil Sondir di kedalaman dangkal terkadang dapat dikonversikan secara empiris untuk memperkirakan nilai CBR. Namun, konversi ini bersifat perkiraan dan tidak dapat menggantikan uji CBR yang sesungguhnya karena CBR mempertimbangkan pemadatan dan perendaman yang sangat penting untuk desain perkerasan.
Secara umum:
- Sondir memberikan data untuk desain vertikal (Fondasi ke dalam tanah).
- CBR memberikan data untuk desain horizontal (Lapisan perkerasan di permukaan).
FAQ Seputar Uji CBR dan Sondir
Apakah nilai Sondir bisa langsung dikonversi menjadi nilai CBR?
Bisa, namun sifatnya hanya perkiraan empiris pada kedalaman dangkal. Konversi ini tidak dapat menggantikan uji CBR sesungguhnya karena CBR memperhitungkan proses pemadatan dan perendaman yang penting untuk desain perkerasan jalan.
Untuk membangun rumah 2 lantai, apakah wajib menggunakan Sondir?
Sangat disarankan, terutama jika kondisi tanah di lokasi belum diketahui. Data Sondir membantu menentukan jenis dan kedalaman fondasi yang tepat sehingga struktur bangunan lebih aman.
Apakah CBR dan Sondir bisa dilakukan bersamaan dalam satu proyek?
Bisa, dan pada proyek besar seperti jalan tol yang juga memiliki jembatan atau struktur penunjang, kedua uji ini seringkali sama-sama dibutuhkan karena melayani tujuan desain yang berbeda.
Jasa Soil Testing
Layanan uji tanah lengkap termasuk CBR untuk kebutuhan perencanaan perkerasan jalan, landasan pacu, dan proyek infrastruktur Anda.
Lihat Layanan
Jasa Sondir Test
Investigasi profil tanah dan daya dukung kedalaman menggunakan CPT untuk perencanaan fondasi gedung, jembatan, dan struktur berat.
Lihat LayananKesimpulan
Memahami perbedaan CBR dan Sondir sangat penting bagi setiap pihak yang terlibat dalam dunia konstruksi. Uji CBR adalah alat utama insinyur jalan raya untuk memastikan jalan yang dibangun kokoh dan awet. Sementara itu, Uji Sondir adalah sahabat karib insinyur struktur untuk merancang fondasi yang kuat, memastikan gedung-gedung dan jembatan dapat berdiri tegak dan aman selama puluhan tahun. Keduanya sama-sama krusial, namun dengan peran dan fokus yang berbeda.
