Total Station : Pengertian, Kalibrasi dan Manfaatnya

Surveyor dan insinyur sangat mengandalkan total station untuk mengukur sudut horizontal, vertikal, serta jarak antar titik di lapangan. Sebagai alat ukur geodetik, perangkat ini menjadi tulang punggung dalam pemetaan topografi, konstruksi, dan rekayasa sipil. Kehadirannya sangat membantu kelancaran berbagai proyek yang fokus pada solusi geoteknik dan instrumentasi presisi.

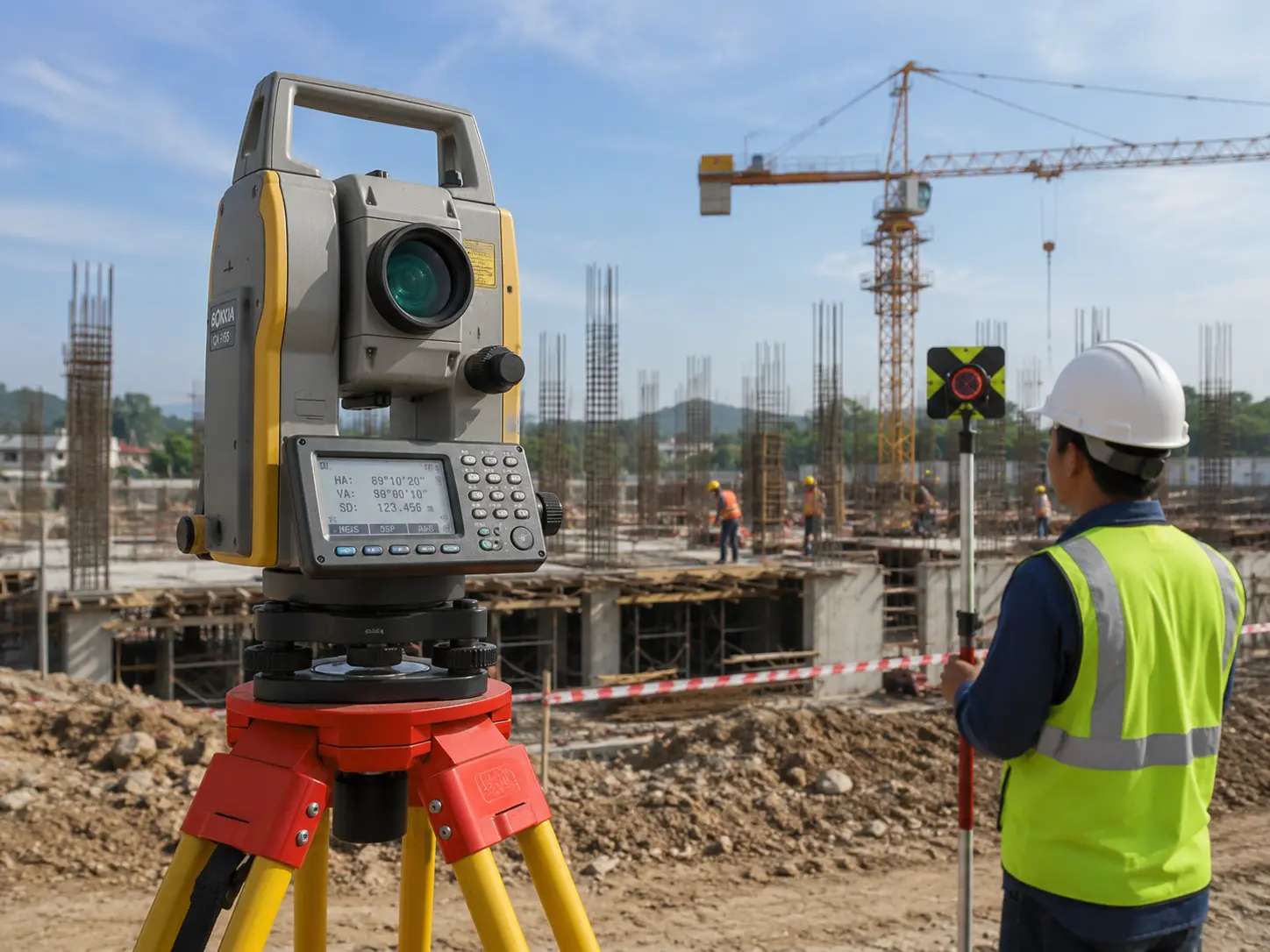

Penggunaan Total Station untuk pemetaan topografi presisi tinggi di area proyek.

Fitur Utama dari Total Station

Untuk mendukung kebutuhan survei yang kompleks, alat ini membawa berbagai fitur canggih yang sangat praktis, meliputi:

• Pengukuran Sudut Horizontal: Membantu surveyor menentukan arah antar titik ukur dengan presisi tinggi.
• Pengukuran Sudut Vertikal: Memudahkan tim proyek mencari tahu elevasi atau ketinggian suatu titik berdasarkan referensi tertentu, seperti permukaan laut.
• Pengukuran Jarak (EDM): Memanfaatkan teknologi elektro-optik (seperti laser) untuk menghitung jarak antara perangkat dan prisma reflektif secara akurat.
• Penyimpanan Data: Memiliki memori internal sehingga pengguna bisa merekam hasil ukur langsung dan memindahkannya ke komputer untuk analisis lanjutan.
• Pengukuran Cepat: Membuat kerja lapangan jauh lebih efisien karena alat ini bisa mengekstrak data dari banyak titik dalam waktu singkat.
• Komunikasi Data Nirkabel: Mendukung koneksi nirkabel seperti Bluetooth untuk mengirim data langsung ke software pemetaan geospasial.

Panduan Tahapan Kalibrasi Total Station

Surveyor wajib menjalankan proses kalibrasi secara berkala. Langkah ini bertujuan mencegah pergeseran optik atau mekanik yang bisa merusak akurasi pembacaan. Mari kita lihat panduan umum untuk mengkalibrasinya:

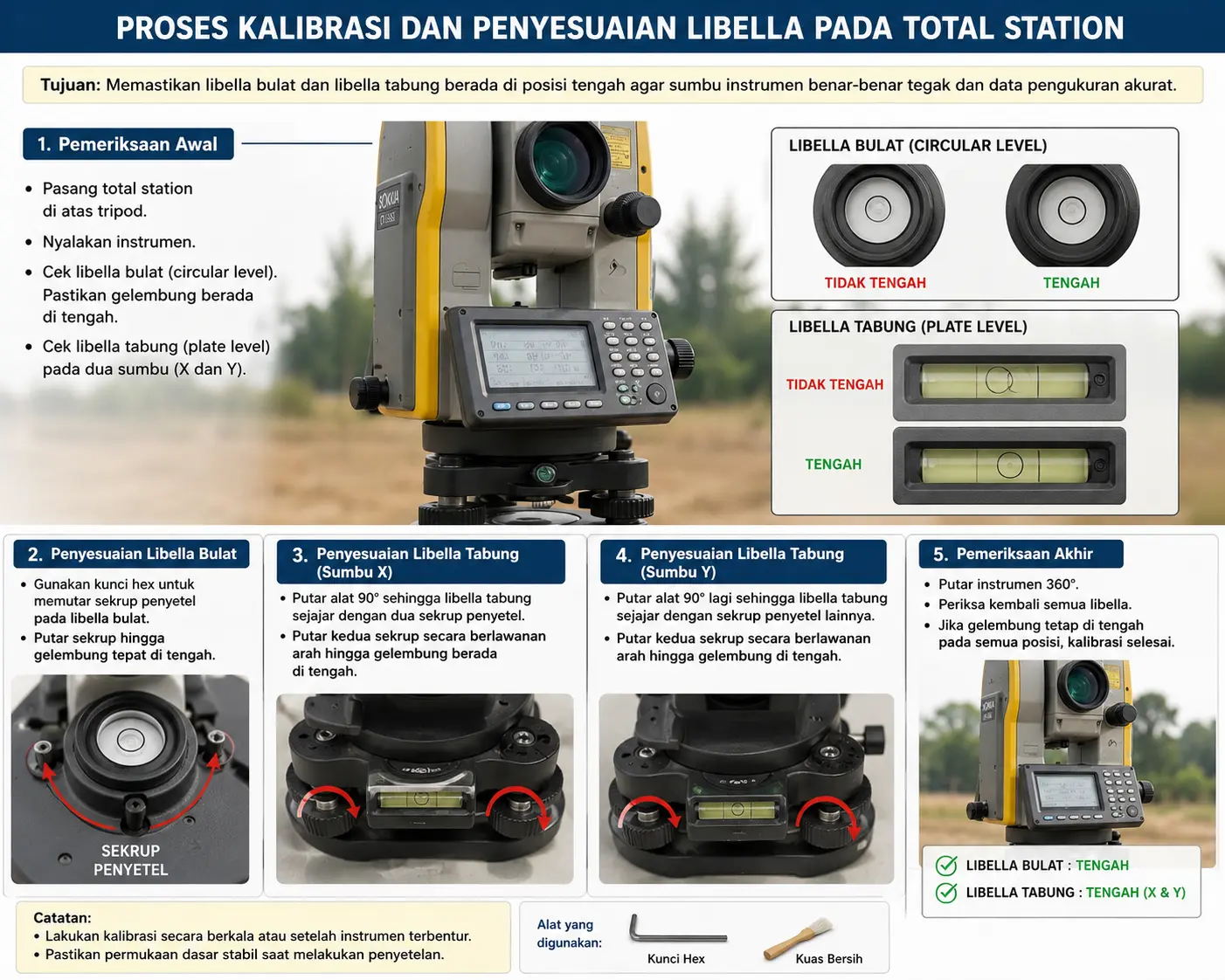

Proses penyesuaian sumbu dan kalibrasi EDM pada instrumen pengukuran.

1. Persiapan Alat: Pastikan unit bersih dari debu yang bisa mengganggu sensor. Siapkan prisma target yang kondisinya masih bagus, pasang tripod di area yang stabil, dan hubungkan perangkat ke logger jika perlu.
2. Kalibrasi Leveling (Libella): Arahkan alat ke titik referensi elevasi yang sudah Anda ketahui nilainya. Cek bubble level (libella) untuk memastikan posisinya benar-benar rata tengah. Putar sekrup tripod perlahan jika gelembung belum pas di tengah.
3. Kalibrasi Sudut Horizontal: Bidik titik referensi pada koordinat 0 derajat. Ukur sudut aslinya dan bandingkan dengan angka di layar. Lakukan penyesuaian sampai alat membaca sudut dengan akurat.
4. Kalibrasi Sudut Vertikal: Cara kerjanya mirip dengan sudut horizontal, tapi Anda membidik titik dengan elevasi pasti (misalnya 90 derajat). Sesuaikan pengaturannya jika Anda menemukan pergeseran angka.
5. Kalibrasi Jarak (EDM): Pasang prisma pada jarak yang sudah Anda ukur secara presisi sebelumnya. Setel sistem EDM dengan mengikuti buku panduan dari pabrik pembuat alat tersebut.
6. Uji Kembali dan Dokumentasi: Biasakan mencatat setiap selisih angka sebelum dan sesudah penyetelan. Simpan catatan ini sebagai riwayat perawatan alat untuk referensi ke depannya.

Manfaat Melakukan Kalibrasi Total Station

Mengabaikan jadwal kalibrasi bisa memicu risiko fatal, seperti kesalahan tata letak konstruksi. Berikut beberapa alasan kenapa Anda harus rutin mengkalibrasi perangkat ini:

• Menjaga Akurasi Pengukuran: Mencegah error saat tim mengumpulkan data geospasial yang krusial di lapangan.
• Memastikan Kualitas Data: Perencana lahan dan tim pemantau pergerakan tanah sangat bergantung pada data yang presisi agar proyek berjalan aman.
• Meningkatkan Kepuasan Pelanggan: Penyedia jasa survei bisa menyajikan laporan yang valid dan terpercaya, sehingga klien puas dengan hasilnya.
• Menghemat Waktu dan Biaya: Tim tidak perlu repot melakukan ukur ulang akibat data yang meleset, sehingga anggaran proyek tidak membengkak untuk perbaikan.
