Penerapan sistem Structural Health Monitoring Jembatan berbasis sensor jarak laser Dimetix terbukti ampuh menjaga integritas pilar jembatan eksisting di tengah proyek konstruksi padat. Oleh karena itu, instrumen presisi tinggi ini memberikan hasil pengukuran akurat hingga sub-milimeter (±1 mm) secara real-time 24/7. Selain itu, sensor berproteksi IP65 ini beroperasi sangat stabil pada suhu -40°C hingga +60°C. Konsultasikan kebutuhan Anda bersama distributor resmi Dimetix AG Swiss melalui PT Global Intan Teknindo.
Aktivitas pembangunan di area perkotaan yang padat sering kali menghadirkan risiko tinggi terhadap infrastruktur sekitar. Sebagai contoh, proses penggalian tanah dapat memicu pergeseran pilar dan merusak struktur yang sudah berdiri. Oleh karena itu, tim kontraktor harus menerapkan sistem Structural Health Monitoring Jembatan presisi tinggi sebelum memulai pekerjaan fisik di lapangan.
Melalui studi kasus proyek AE-0511, produsen sensor optik asal Swiss yaitu Dimetix AG menunjukkan solusi pemantauan jarak jauh yang sangat andal. Selain itu, artikel ini mengulas bagaimana teknologi laser non-kontak mampu mengukur deviasi struktur pada tiga sumbu secara terus-menerus tanpa mengganggu aktivitas sekitar.

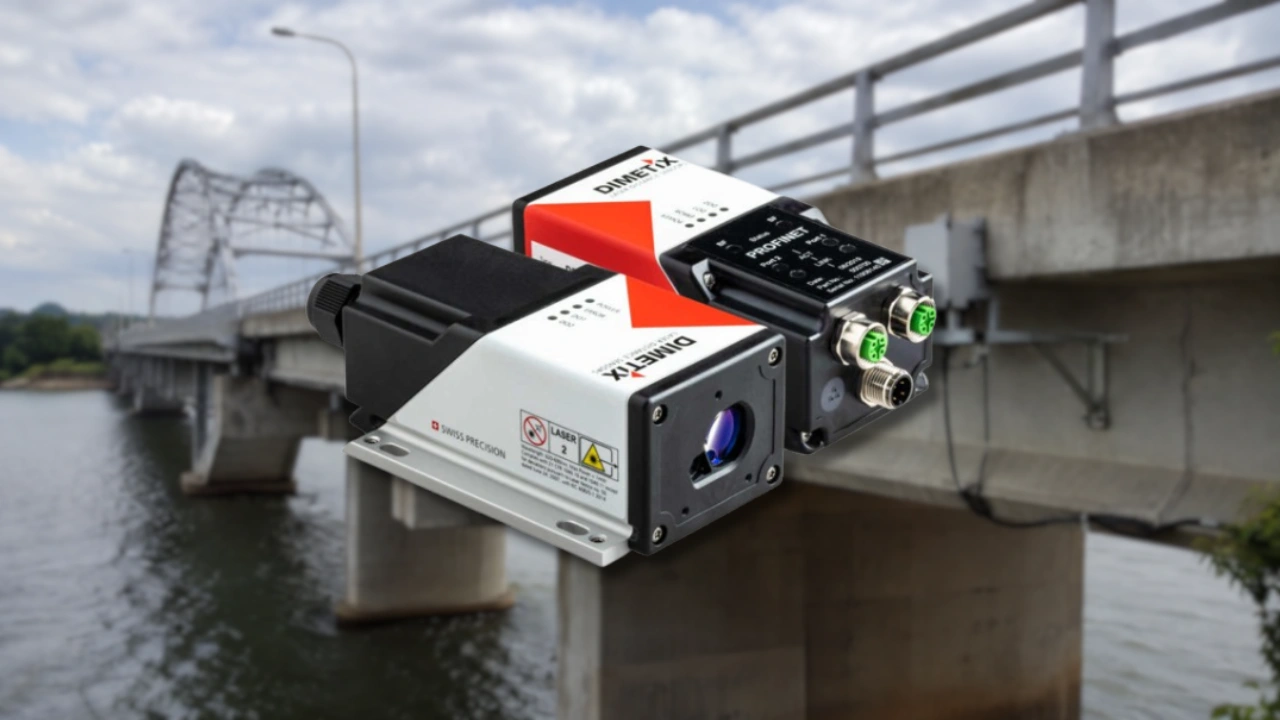

Ilustrasi implementasi sensor laser Dimetix dalam pemantauan pergeseran pilar jembatan secara real-time.
Pentingnya Structural Health Monitoring Jembatan pada Proyek Konstruksi
Dalam proyek ini, sebuah perusahaan rekayasa sipil membangun menara komersial baru yang berjarak hanya beberapa meter dari tiga pilar jembatan eksisting. Jembatan tersebut menyangga akses utama menuju kompleks olahraga yang beroperasi aktif setiap hari. Oleh sebab itu, pemilik struktur menetapkan syarat mutlak agar tim proyek memasang sistem pengawasan otomatis sebelum aktivitas ekskavasi berjalan.
Kedekatan lokasi konstruksi menciptakan ancaman serius bagi pilar jembatan. Namun, integrasi sistem Structural Health Monitoring Jembatan yang tepat mampu mendeteksi anomali sekecil apa pun sejak dini. Dengan demikian, tim teknis dapat mengambil langkah pencegahan dengan cepat sebelum terjadi bahaya struktural.
Dengan demikian, penerapan pemantauan presisi ini tidak hanya melindungi aset infrastruktur, tetapi juga menjamin standar keselamatan kerja internasional sesuai panduan ISO serta regulasi optik IEC 60825-1.
Solusi Teknis Sensor Dimetix dan Detektor Posisi 2D
Untuk mengukur pergerakan struktur pada tiga sumbu sekaligus, tim proyek menggabungkan dua instrumen utama. Pertama, tiga unit sensor laser Dimetix versi heated memantau pergeseran transversal menuju area kompleks olahraga. Kedua, tim memasang detektor target posisi laser 2D untuk mengukur deviasi transversal dan vertikal secara simultan.
Selanjutnya, perangkat ini mengusung sertifikasi IP65 yang tahan terhadap debu tebal dan guyuran air hujan. Selain itu, elemen pemanas internal menjaga konsistensi sinar laser di tengah perubahan suhu luar ruangan yang ekstrem. Oleh karena itu, sistem berhasil menjalankan proses pengukuran 24 jam sehari sejak Juli 2014 tanpa kendala operasional.
Keunggulan Utama Sensor Dimetix di Lapangan
Penggunaan sensor jarak laser Dimetix memberikan banyak manfaat nyata bagi kelancaran proyek. Tabel berikut merangkum berbagai keunggulan teknis yang langsung dirasakan pengguna di lokasi kerja:
| Keunggulan Fitur | Penjelasan Operasional |
|---|---|
| Instalasi & Pengarahan Mudah | Sinar laser yang terlihat (visible laser beam) mempermudah teknisi dalam mengarahkan sensor ke sasaran. |
| Konfigurasi Praktis | Perangkat lunak gratis dari Dimetix mempercepat pengaturan parameter dan pemantauan data awal. |
| Rentang Suhu Operasi Terluas | Sensor bekerja sangat stabil dari suhu -40°C hingga +60°C berkat dukungan unit pemanas internal. |
| Jangkauan Pengukuran Luas | Instrumen mengukur hingga 100 meter pada target alami dan mencapai 500 meter menggunakan reflective foil. |
| Akurasi & Repeatability Tinggi | Sensor memberikan presisi hingga ± 1 mm dengan tingkat konsistensi hasil (repeatability) hingga ± 0,3 mm. |
| Bebas Perawatan (Maintenance-Free) | Desain tanpa komponen bergerak mengurangi beban biaya pemeliharaan berkala secara signifikan. |
Rekomendasi Seri Sensor Laser Dimetix untuk Aplikasi SHM
Dimetix AG menyediakan jajaran sensor jarak laser berbobot ringan di bawah 500 gram dengan dukungan berbagai antarmuka komunikasi (SSI, RS-422/485, RS-232, PROFINET, EtherNet/IP, EtherCAT). Berikut pilihan opsi tipe sensor yang dapat disesuaikan dengan skala proyek Anda:
1. Seri Presisi Tinggi & Jarak Jauh (Hingga 500 Meter)
Tipe ini sangat cocok untuk sistem Structural Health Monitoring Jembatan skala besar dan jangkauan panjang yang membutuhkan tingkat presisi ± 1 mm dalam lingkungan kerja yang keras.
| Model | Part Number | Akurasi | Jangkauan (Alami) | Jangkauan (Reflektif) | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|---|
| DPE-10-500 | 500630 | ± 1 mm | 0,05 – ~100 m | ~0,5 – 500 m | 250 Hz | -40°C s.d. +60°C |
| DPE-30-500 | 500636 | ± 3 mm | 0,05 – ~100 m | ~0,5 – 500 m | 250 Hz | -40°C s.d. +60°C |
| DEN-10-500 | 500637 | ± 1 mm | 0,05 – ~100 m | ~0,5 – 500 m | 100 Hz | -10°C s.d. +50°C |
| DEH-30-500 | 500638 | ± 3 mm | 0,05 – ~100 m | ~0,5 – 500 m | 100 Hz | -10°C s.d. +60°C |
2. Seri Ekonomis & Jarak Standar (Hingga 150 Meter)
Sementara itu, pilihan berikut menawarkan solusi hemat biaya untuk proyek pengawasan jarak dekat hingga menengah.
| Model | Part Number | Akurasi | Jangkauan (Alami) | Jangkauan (Reflektif) | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|---|
| DAE-10-050 | 500633 | ± 1 mm | 0,05 – ~50 m | ~40 – 50 m | 100 Hz | -40°C s.d. +60°C |
| DAN-10-150 | 500632 | ± 1 mm | 0,05 – ~100 m | ~40 – 150 m | 100 Hz | -10°C s.d. +50°C |
| DAN-30-150 | 500634 | ± 3 mm | 0,05 – ~100 m | ~40 – 150 m | 100 Hz | -10°C s.d. +50°C |
| DBN-50-050 | 500635 | ± 5 mm | 0,05 – ~50 m | — | 10 Hz | -10°C s.d. +50°C |
Dimetix Laser Distance Sensor Original
PT Global Intan Teknindo menghadirkan produk resmi Dimetix Laser Distance Sensor bergaransi di Indonesia. Selain itu, sensor presisi buatan Swiss ini memantau jarak hingga 500 meter dengan akurasi ±1 mm dan proteksi IP65. Hubungi tim kami sekarang untuk memperoleh konsultasi teknik terbaik bagi proyek Anda.
Hubungi Supplier ResmiFAQ (Pertanyaan Umum)
Mengapa proyek pemantauan pilar memerlukan sensor versi heated?
Pemasangan di luar ruangan menghadapi tantangan cuaca buruk dan suhu ekstrem. Oleh karena itu, fitur pemanas mencegah pengembunan pada lensa optik serta menjaga kinerja sensor pada suhu hingga -40°C.
Berapa akurasi sensor Dimetix untuk Structural Health Monitoring Jembatan?
Sensor seri presisi seperti DPE-10-500 dan DEN-10-500 memberikan tingkat akurasi hingga ± 1 mm dengan tingkat konsistensi hingga ± 0,3 mm. Oleh sebab itu, sensor mampu mendeteksi pergeseran sub-milimeter secara akurat.
Apakah sensor Dimetix memerlukan pemeliharaan berkala di lapangan?
Sensor ini tidak membutuhkan pemeliharaan berkala (maintenance-free) karena tidak menggunakan komponen mekanis bergerak. Selain itu, bodi IP65 melindungi komponen dalam dari debu dan air.
Di mana saya bisa membeli unit sensor Dimetix bergaransi di Indonesia?
Anda dapat memesan sensor Dimetix original dan bergaransi resmi melalui PT Global Intan Teknindo sebagai penyedia terpercaya di Indonesia.
Kesimpulan
Pada akhirnya, implementasi sistem Structural Health Monitoring Jembatan menggunakan sensor laser Dimetix menawarkan solusi efektif bagi pengawasan infrastruktur vital. Dengan kemampuan pengukuran real-time 24/7, akurasi ± 1 mm, serta daya tahan tinggi di lingkungan ekstrem, tim proyek dapat menyelesaikan aktivitas pekerjaan tanpa membahayakan struktur di sekitarnya.
Untuk mendukung keandalan pengukuran proyek Anda, PT Global Intan Teknindo siap menyediakan produk sensor Dimetix original bergaransi resmi. Selain itu, Anda dapat melihat rekam jejak pengadaan kami pada halaman Portofolio PT Global Intan Teknindo.
