Pernahkah Anda bertanya-tanya, bagaimana para insinyur tahu bahwa sebuah lereng bukit aman dari longsor, atau bagaimana mereka memastikan gedung tinggi tidak miring saat tanah di bawahnya bergerak? Jawabannya ada pada sebuah alat cerdas bernama Inclinometer.

Namun, memiliki alatnya saja tidak cukup. Bayangkan Anda punya termometer paling mahal, tapi Anda meletakkannya di dekat AC saat mengukur suhu tubuh. Hasilnya pasti salah, bukan? Begitu juga dengan inclinometer. Cara memasangnya harus mengikuti aturan ketat agar datanya akurat. Aturan inilah yang kita sebut dengan standar ASTM dan SNI.

Artikel ini akan mengajak Anda “membedah” standar teknis tersebut dengan bahasa yang santai dan mudah dimengerti, sehingga Anda paham mengapa standar ini sangat krusial dalam dunia konstruksi dan keselamatan tanah.

Apa Itu Inclinometer?

Sebelum masuk ke aturan main, mari kita samakan persepsi. Inclinometer adalah alat untuk memantau pergerakan tanah di bawah permukaan.

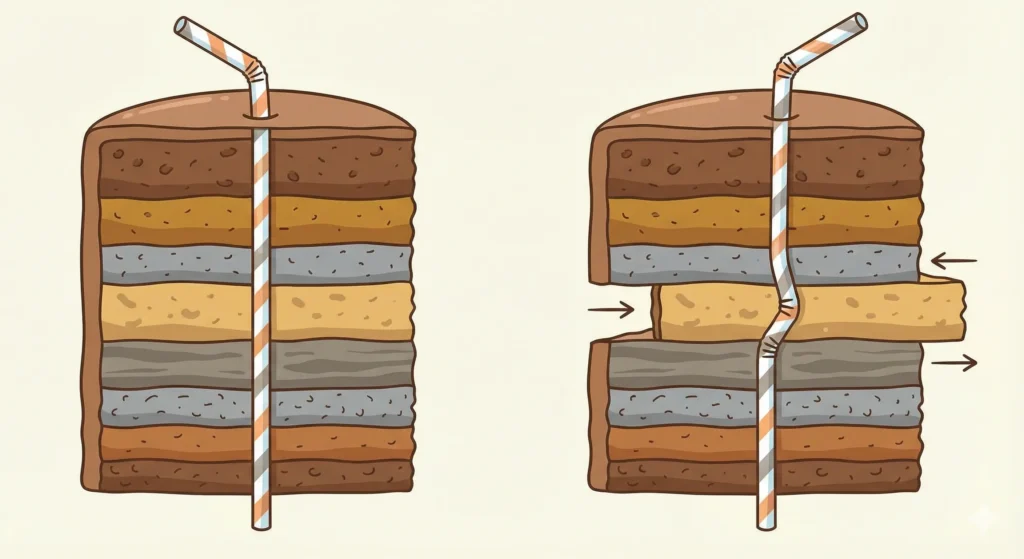

Bayangkan Anda menusukkan sebuah sedotan panjang ke dalam kue bolu. Jika kue itu miring atau bergeser, sedotan itu akan ikut melengkung. Inclinometer bekerja dengan prinsip serupa. Ia mendeteksi pergeseran tanah jauh di dalam sana, yang tidak terlihat oleh mata telanjang di permukaan.

Mengapa Kita Butuh Standar ASTM & SNI?

Dalam dunia teknik sipil, kita tidak boleh bekerja berdasarkan “kira-kira”. Kita butuh “resep” yang pasti.

  1. ASTM (American Society for Testing and Materials): Ini adalah standar internasional. Anggap saja ini sebagai resep masakan yang diakui koki seluruh dunia. Jika Anda mengikuti standar ASTM, hasil kerja Anda diakui kualitasnya secara global.

  2. SNI (Standar Nasional Indonesia): Ini adalah adaptasi standar tersebut untuk konteks Indonesia. Seringkali, SNI mengadopsi aturan dari ASTM agar sesuai dengan regulasi keselamatan di negara kita.

Tanpa standar ini, data yang dihasilkan inclinometer bisa bias atau palsu. Data palsu bisa menyebabkan insinyur salah mengambil keputusan, yang berujung pada bencana fatal seperti longsor atau kegagalan struktur.

Mengupas Standar Utama: ASTM D6230

Dalam dunia inclinometer, “kitab suci”-nya adalah ASTM D6230. Jangan pusing dengan kodenya. Intinya, standar ini mengatur Cara Pemantauan Pergerakan Tanah Menggunakan Inclinometer Probe.

Berikut adalah poin-poin penting dari ASTM D6230 yang disederhanakan untuk orang awam:

1. Persiapan Lubang Bor (Borehole)

Standar mengharuskan lubang yang dibor di tanah harus tegak lurus seakurat mungkin. Mengapa? Jika lubang awalnya sudah bengkok parah, sensor (probe) mungkin akan tersangkut atau memberikan pembacaan awal yang membingungkan.

2. Pemasangan Pipa Casing (Selongsong)

Ini adalah bagian krusial. Pipa inclinometer memiliki jalur atau alur (groove) di dalamnya.

  • Aturan ASTM: Alur ini harus dipasang segaris dengan arah pergerakan tanah yang diprediksi.

  • Bahasa Awam: Jika Anda memantau lereng yang rawan longsor ke arah sungai, maka salah satu alur pipa harus diarahkan persis ke sungai. Jika arahnya asal-asalan, data pergerakan “Positif” dan “Negatif” akan tertukar dan membingungkan analis.

3. Proses Grouting (Penyemenan)

Setelah pipa dimasukkan ke lubang bor, masih ada celah kosong antara pipa dan tanah. Celah ini harus diisi.

  • Aturan: Celah harus diisi dengan campuran grout (semen, air, dan bentonite) yang kekerasannya mirip dengan tanah di sekitarnya.

  • Logika: Jika semennya terlalu keras seperti beton, pipa tidak akan bisa melengkung mengikuti pergerakan tanah (karena terkunci beton). Jika terlalu encer, pipa tidak terikat kuat. Standar ASTM mengatur “resep” adukan ini agar pipa bisa bergerak harmonis dengan tanah.

4. Pembacaan Awal (Zero Reading)

Setelah dipasang, alat tidak boleh langsung dipakai untuk data laporan. Harus dilakukan pembacaan dasar (baseline). Ini adalah titik nol. Semua pergerakan di masa depan akan dibandingkan dengan data ini. Tanpa zero reading yang valid, kita tidak tahu seberapa banyak tanah telah bergerak.

Penerapan dalam SNI (Standar Nasional Indonesia)

Di Indonesia, kita mengacu pada SNI yang sering kali merupakan adopsi identik atau modifikasi dari ASTM. Penerapan SNI sangat penting untuk aspek legalitas proyek pemerintah.

Hal yang ditekankan dalam standar nasional biasanya meliputi:

  • Kalibrasi Alat: Alat ukur (probe) harus dikalibrasi secara berkala oleh laboratorium terakreditasi KAN (Komite Akreditasi Nasional). Ini menjamin bahwa sensor di dalam alat masih presisi.

  • Keamanan Kerja (K3): Standar lokal sangat menekankan keamanan saat pengeboran di lokasi yang sulit, seperti lereng curam.

Langkah Demi Langkah Instalasi yang Benar

Jika Anda melihat teknisi bekerja di lapangan, inilah urutan kerja yang benar agar sesuai standar:

  1. Pengeboran: Teknisi mengebor tanah hingga kedalaman yang ditentukan (harus melewati bidang gelincir/zona yang bergerak).

  2. Penyambungan Pipa: Pipa inclinometer disambung satu per satu. Sambungan harus kedap air (diselotip dan dikeling) agar semen tidak masuk ke dalam pipa.

  3. Pemasukan Pipa: Pipa diturunkan perlahan. Ingat, arah alur harus dijaga!

  4. Pemberian Pemberat: Karena pipa plastik itu ringan dan lubang berisi air/lumpur, pipa bisa mengapung. Biasanya bagian bawah diberi pemberat atau diisi air agar tenggelam.

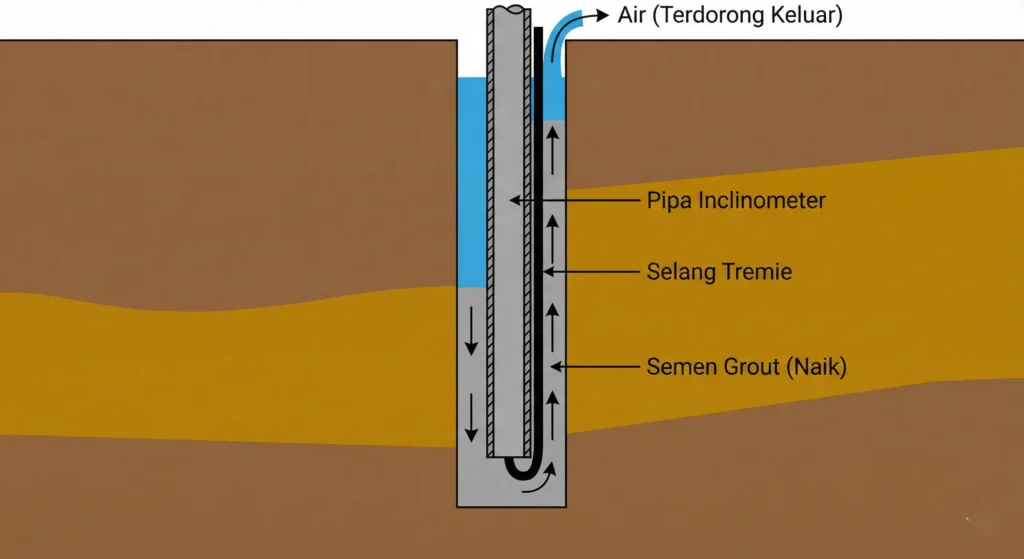

  5. Grouting: Campuran semen khusus dipompa dari dasar lubang ke atas (menggunakan pipa tremie) untuk mendorong air kotor keluar dan menggantinya dengan semen.

  6. Penyelesaian: Tutup bagian atas pipa dengan cap pelindung agar tidak kemasukan kotoran atau dirusak orang.

Kesalahan Fatal yang Sering Terjadi

Bahkan dengan adanya standar, kesalahan masih sering terjadi karena kelalaian manusia. Berikut adalah “dosa besar” dalam instalasi inclinometer:

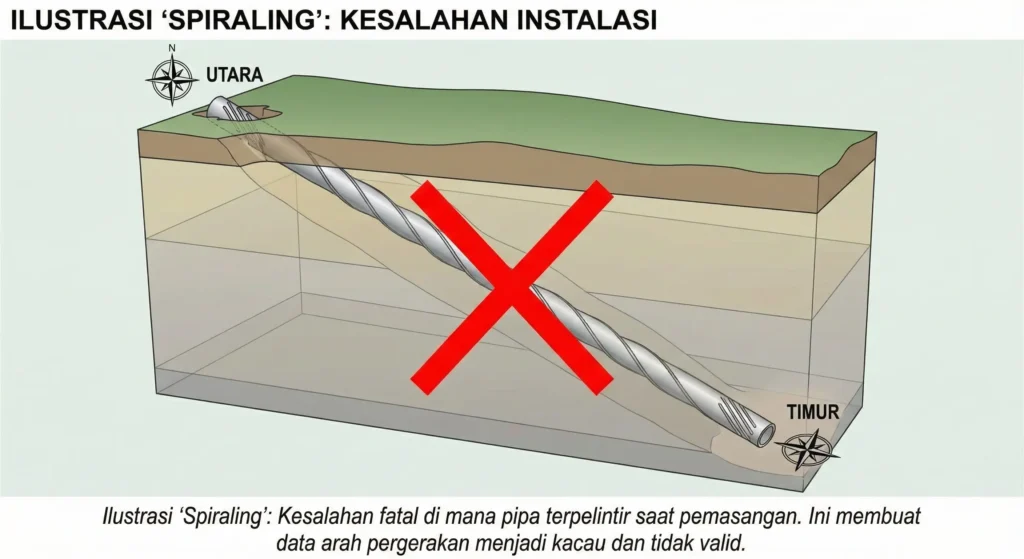

  • Pipa Melintir (Spiraling): Saat memasang pipa panjang, pipa bisa terpuntir. Akibatnya, arah “Utara” di bawah tanah berbeda dengan di permukaan. Standar ASTM menyediakan metode untuk mengoreksi data ini, tetapi lebih baik jika pemasangannya lurus sejak awal.

  • Grout Terlalu Encer: Akibatnya, tanah bergerak tapi pipanya tidak ikut bergerak karena tidak terikat. Data menunjukkan “Aman”, padahal tanah sedang longsor.

  • Probe Tidak Stabil: Saat pengambilan data, sensor belum stabil suhunya tapi buru-buru dicatat. Standar mengharuskan probe didiamkan beberapa menit di dalam lubang agar suhunya sama dengan suhu air tanah.

FAQ: Pertanyaan Umum Seputar Standar Inclinometer

Q: Apakah saya bisa memasang inclinometer tanpa sertifikasi khusus? A: Secara teknis bisa jika Anda tahu caranya, namun untuk proyek resmi yang membutuhkan laporan legal, pemasangan harus diawasi oleh tenaga ahli geoteknik agar sesuai standar ASTM/SNI.

Q: Berapa lama inclinometer bisa bertahan di dalam tanah? A: Pipa casing yang tertanam dan di-grout dengan baik bisa bertahan puluhan tahun. Namun, alat sensornya (probe) biasanya dibawa pulang setelah pengukuran, jadi yang tertinggal hanya pipanya.

Q: Apa bedanya Inclinometer Manual dan In-Place (Otomatis)? A: Standar pemasangan pipanya sama (ASTM D6230). Bedanya hanya pada sensornya. Manual berarti teknisi datang dan menurunkan alat. In-Place berarti sensor ditanam permanen dan mengirim data secara otomatis (real-time).

Kesimpulan

Memahami standar ASTM dan SNI untuk inclinometer bukan hanya tugas insinyur sipil. Sebagai pemilik proyek atau pihak yang berkepentingan, mengetahui dasar-dasar ini membantu Anda menilai kualitas pekerjaan di lapangan.

Intinya sederhana: Inclinometer adalah alat kejujuran tanah. Agar ia bisa “berbicara” jujur tentang pergerakan di bawah sana, ia harus dipasang dengan aturan yang ketat. Kepatuhan pada standar ASTM D6230 dan SNI adalah jaminan bahwa data yang Anda terima adalah fakta, bukan sekadar angka acak. Data yang akurat adalah kunci keselamatan infrastruktur kita.
