Settlement Plate vs Extensometer untuk Monitoring Timbunan

Pernahkah Anda melintasi sebuah jalan tol atau kawasan industri baru yang permukaannya tiba-tiba terasa bergelombang atau bahkan retak tidak lama setelah diresmikan? Fenomena ini sering kali bukan disebabkan oleh kualitas aspal atau beton yang buruk, melainkan karena tanah di bawahnya yang masih terus mengalami pergerakan. Membangun infrastruktur berskala besar di atas tanah lunak ibarat meletakkan beban yang sangat berat di atas sebuah spons basah. Seiring berjalannya waktu, air yang terperangkap di dalam rongga tanah akan perlahan-lahan tertekan keluar. Proses ini menyebabkan butiran tanah merapat, volume tanah menyusut, dan pada akhirnya permukaan tanah pun turun. Dalam dunia teknik sipil, fenomena ini dikenal dengan istilah konsolidasi.

Untuk mencegah kegagalan konstruksi yang berbahaya dan memakan biaya besar, para insinyur geoteknik tidak bisa sekadar menebak-nebak kapan tanah tersebut akan berhenti turun. Mereka membutuhkan data yang akurat, terukur, dan berkelanjutan. Di sinilah letak pentingnya pemantauan atau monitoring timbunan. Dari sekian banyak instrumen yang tersedia di pasaran, ada dua "pahlawan" yang paling sering dibicarakan dan diandalkan di lapangan: Settlement Plate dan Extensometer. Namun, bagi masyarakat awam, pemilik proyek, atau bahkan praktisi yang baru terjun ke dunia konstruksi, sebuah pertanyaan mendasar kerap muncul: Mana dari kedua alat ini yang sebenarnya lebih efektif untuk memantau pergerakan tanah?

Artikel ini akan mengupas tuntas perbedaan, keunggulan, serta fungsi spesifik dari Settlement Plate dan Extensometer menggunakan bahasa yang sederhana dan mudah dipahami. Dengan memahami karakteristik masing-masing alat, Anda akan dapat membuat keputusan yang lebih tepat terkait instrumen apa yang paling sesuai untuk proyek Anda.

Memahami Settlement Plate: Indikator Penurunan Permukaan

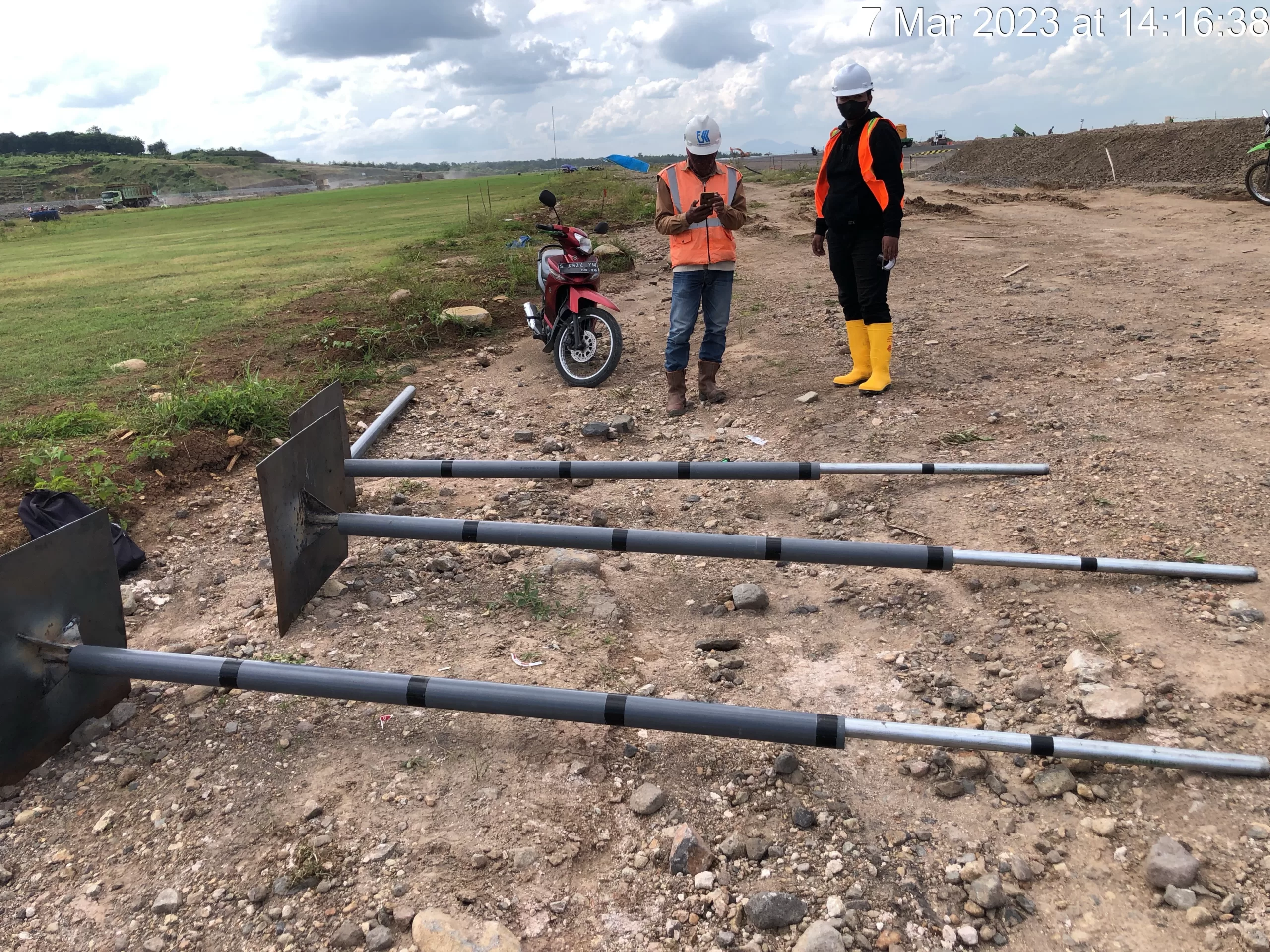

Ilustrasi Settlement Plate yang diletakkan di area proyek sebelum proses penimbunan tanah.

Mari kita mulai dari instrumen yang paling klasik dan paling mudah dikenali di lokasi proyek: Settlement Plate. Sesuai dengan namanya, alat ini pada dasarnya adalah sebuah pelat penyelesaian atau pelat ukur penurunan. Bentuk fisik dari alat ini sangatlah sederhana. Ia terdiri dari sebuah pelat baja datar yang cukup lebar dan tebal (biasanya berbentuk persegi) yang diletakkan di atas permukaan tanah asli, tepat sebelum lapisan tanah timbunan baru mulai dihamparkan di atasnya.

Di bagian tengah pelat baja tersebut, dilas secara tegak lurus sebuah pipa besi. Saat kontraktor mulai menimbun tanah di atas pelat baja, pipa besi ini akan terus disambung ke atas sehingga ujung atasnya selalu terlihat dan menyembul keluar dari permukaan tanah timbunan. Cara kerjanya sangat logis: ketika tanah asli di bawah timbunan mengalami penurunan akibat tekanan beban, pelat baja akan ikut amblas ke bawah. Otomatis, pipa besi yang menempel pada pelat tersebut juga akan ikut turun.

Seorang surveyor kemudian akan datang secara berkala (misalnya seminggu sekali) membawa alat ukur optik seperti waterpass atau Total Station. Mereka akan mengukur elevasi (ketinggian) dari ujung pipa besi tersebut. Selisih ketinggian pipa dari minggu pertama dibandingkan dengan minggu-minggu berikutnya adalah total penurunan tanah yang terjadi di titik tersebut.

Mengenal Extensometer: Sang Pendeteksi Penurunan Berlapis

Jika Settlement Plate bekerja di permukaan untuk memberikan data secara keseluruhan, Extensometer bekerja jauh di bawah tanah bagaikan dokter bedah yang melihat anatomi bagian dalam. Extensometer (sering kali yang digunakan adalah jenis Magnetic Extensometer) adalah instrumen geoteknik tingkat lanjut yang dirancang untuk mengukur pergerakan tanah pada berbagai kedalaman yang berbeda secara bersamaan.

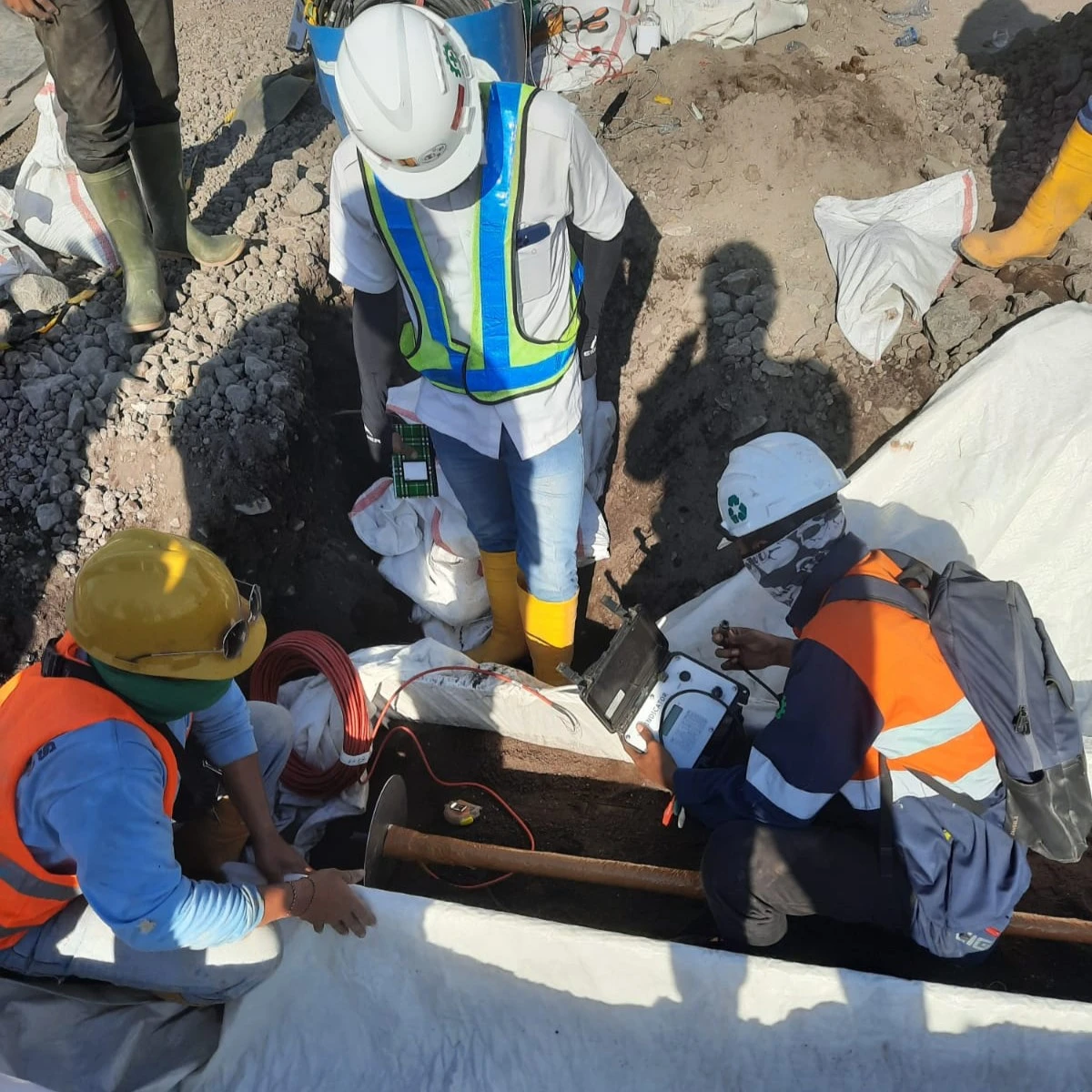

Extensometer dengan sensor magnetik mampu mendeteksi pergerakan di tiap lapisan tanah (stratigrafi).

Bayangkan Anda memiliki tanah yang terdiri dari lapisan lempung lunak di atas, lapisan pasir di tengah, dan lapisan gambut di bawahnya. Settlement plate hanya bisa memberi tahu Anda bahwa tanah turun sejauh 10 sentimeter. Namun, ia tidak bisa memberi tahu Anda lapisan mana yang sebenarnya menyumbang penurunan paling besar. Di sinilah Extensometer mengambil alih.

Pemasangan Extensometer melibatkan pengeboran lubang dalam ke dalam tanah. Sebuah pipa akses (biasanya terbuat dari PVC) dimasukkan ke dalam lubang tersebut. Di sepanjang pipa akses ini, dipasang beberapa "cincin magnetik" atau jangkar (spider magnet) pada kedalaman tertentu yang telah direncanakan (misalnya di kedalaman 2 meter, 5 meter, dan 10 meter). Cincin-cincin magnetik ini menempel pada tanah di sekitarnya. Ketika lapisan tanah di kedalaman tertentu bergerak atau turun, cincin magnetik yang berada di lapisan tersebut akan ikut bergeser turun di sepanjang pipa akses.

Untuk membacanya, seorang teknisi akan menurunkan sebuah probe (sensor) khusus yang diikat pada pita ukur berskala ke dalam pipa PVC. Setiap kali probe melewati medan magnet dari cincin tersebut, alat pembaca di permukaan akan mengeluarkan bunyi peringatan. Teknisi kemudian mencatat pada kedalaman berapa meter cincin tersebut berada. Dengan membandingkan posisi cincin dari waktu ke waktu, insinyur dapat mengetahui secara pasti lapisan tanah mana yang mengalami konsolidasi dan lapisan mana yang sudah stabil.

Settlement Plate vs Extensometer: Perbandingan Komprehensif

Untuk menentukan mana yang lebih efektif, kita harus membedahnya ke dalam beberapa parameter kunci yang sering menjadi pertimbangan utama di lapangan.

1. Jenis Data yang Dihasilkan
Perbedaan paling mencolok terletak pada resolusi data. Settlement Plate memberikan data agregat (total). Ibarat Anda menimbang berat badan, Anda hanya tahu total berat badan Anda bertambah atau berkurang. Sementara itu, Extensometer memberikan data stratigrafi. Ia bisa memberi tahu Anda bahwa berat badan Anda bertambah di bagian lengan, perut, atau kaki. Extensometer jauh lebih unggul jika Anda membutuhkan analisis mendalam tentang perilaku setiap lapisan tanah.

2. Kemudahan Instalasi dan Pemeliharaan
Settlement Plate menang telak dalam hal kepraktisan. Instalasi hanya membutuhkan perataan tanah dan peletakan pelat. Tidak perlu alat bor berat. Namun, risiko utamanya adalah pipa yang menyembul di permukaan sangat rentan tertabrak oleh alat berat seperti ekskavator atau buldoser yang sedang melakukan aktivitas penimbunan. Di sisi lain, instalasi Extensometer sangat kompleks dan membutuhkan mesin bor hidrolik serta tenaga spesialis. Tetapi karena sebagian besar komponennya tertanam aman di bawah tanah, ia relatif lebih aman dari gangguan alat berat di permukaan.

3. Tingkat Akurasi
Kedua alat ini memiliki akurasi yang baik jika dipasang dan dibaca dengan benar. Akurasi Settlement Plate sangat bergantung pada kualitas alat optik (surveying) dan keahlian surveyor yang membacanya. Sementara Extensometer, karena menggunakan sensor magnetik dan pita ukur berskala milimeter yang spesifik, cenderung memberikan data yang lebih presisi dan konsisten, serta tidak terlalu terpengaruh oleh cuaca atau kabut yang sering mengganggu pembacaan alat optik surveyor.

4. Biaya (Anggaran Proyek)
Dari segi finansial, Settlement Plate adalah opsi yang jauh lebih ekonomis. Material pembuatannya sederhana dan pemasangannya tidak memerlukan keahlian khusus. Oleh karena itu, alat ini bisa dipasang dalam jumlah banyak untuk mencakup area proyek yang luas. Sebaliknya, biaya pengadaan alat, pengeboran, dan instalasi Extensometer jauh lebih mahal. Oleh karena itu, alat ini biasanya hanya dipasang di beberapa titik kritis yang dianggap paling mewakili kondisi geologi terburuk di lokasi tersebut.

Mana yang Lebih Efektif?

Jawabannya tidak bisa ditentukan hitam di atas putih, karena kata "efektif" sangat bergantung pada kompleksitas masalah yang sedang dihadapi oleh proyek Anda. Jika Anda membangun proyek jalan raya standar di mana tanah dasarnya relatif homogen (seragam) dan Anda hanya perlu memastikan bahwa tanah sudah berhenti turun sebelum mulai diaspal, maka Settlement Plate adalah pilihan yang paling efektif dan efisien secara biaya.

Namun, jika Anda sedang menangani mega-proyek seperti reklamasi laut, pembangunan pelabuhan, atau gedung pencakar langit di atas tanah dengan lapisan gambut tebal dan lempung yang bervariasi, Anda mutlak memerlukan data spesifik. Mengetahui lapisan mana yang bermasalah akan menentukan jenis perbaikan tanah (soil improvement) yang harus dilakukan, seperti injeksi semen atau pemasangan tiang pancang. Dalam skenario ini, Extensometer adalah investasi yang paling efektif untuk mencegah kegagalan struktur di masa depan.

Pada praktiknya di proyek-proyek besar, para insinyur modern jarang memilih salah satu secara eksklusif. Mereka menerapkan strategi kombinasi. Mereka akan memasang puluhan Settlement Plate menyebar di seluruh area proyek untuk memetakan pola penurunan permukaan secara makro, lalu menempatkan beberapa Extensometer di titik-titik paling rawan untuk mempelajari profil penurunan secara mikro (mendalam). Sinergi kedua alat inilah yang menciptakan sistem pemantauan yang benar-benar efektif dan sempurna.

Rekomendasi Produk Instrumen Geoteknik

Bagi Anda yang saat ini sedang merencanakan proyek penimbunan tanah atau perbaikan infrastruktur dan membutuhkan instrumen yang teruji di lapangan, berikut adalah produk rekomendasi unggulan dari PT Global Intan Teknindo yang dapat Anda andalkan:

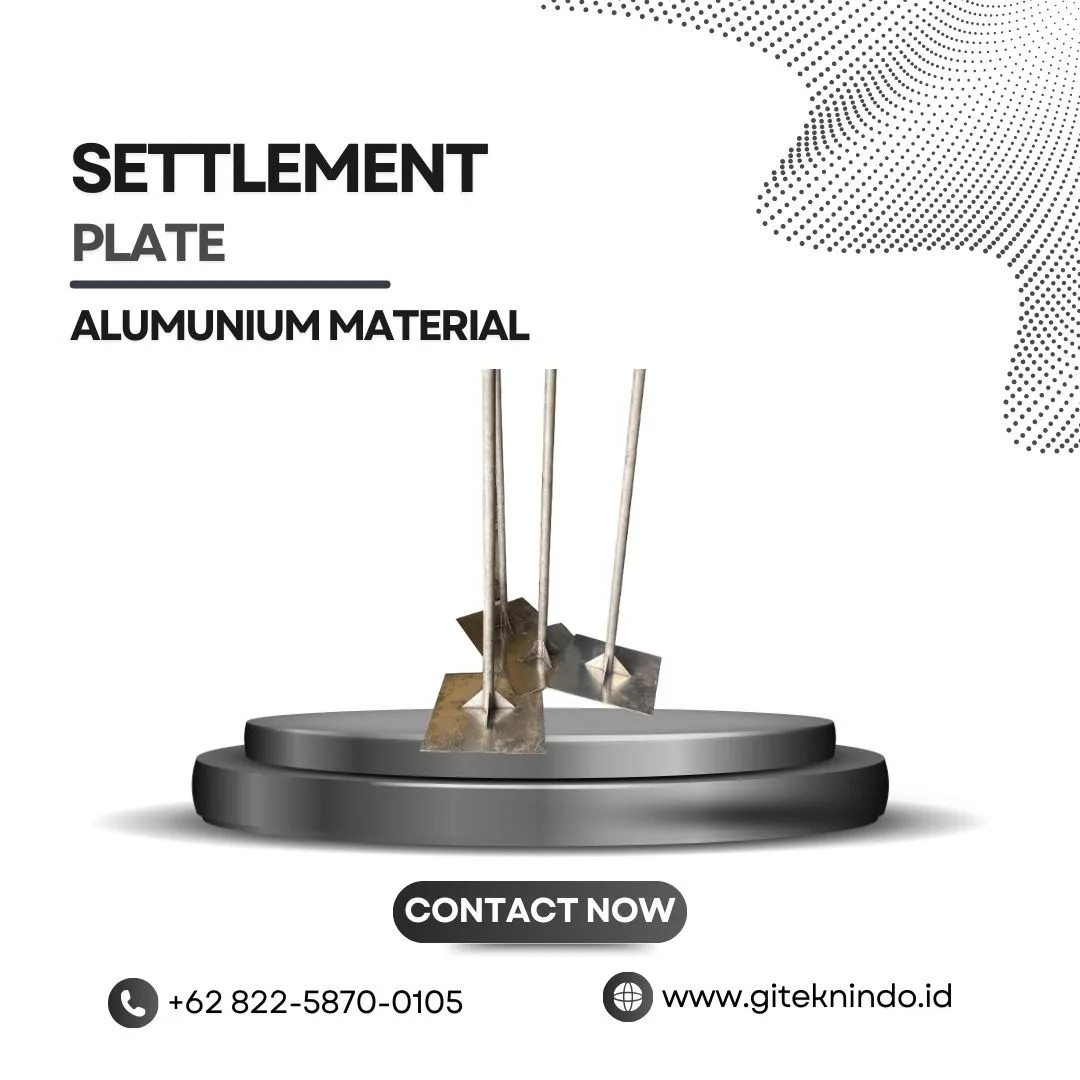

Settlement Plate Custom
