Memilih jenis settlement plate yang salah untuk kondisi tanah tertentu bisa membuat data yang dihasilkan menyesatkan — misalnya memakai settlement plate permukaan biasa di area timbunan tebal yang sebenarnya butuh titik pemantauan pada beberapa kedalaman sekaligus. Artikel ini membahas jenis-jenis settlement plate dalam praktik geoteknik, kapan masing-masing jenis cocok dipakai, serta kelebihan dan keterbatasannya dibanding metode monitoring tanah lain.
Pengertian Settlement Plate dalam Geoteknik
Settlement plate adalah instrumen yang dipakai untuk memonitor atau mengukur penurunan tanah pada suatu titik tertentu, baik selama masa konstruksi maupun setelahnya. Alat ini umumnya terdiri dari pelat logam yang dipasang pada lapisan tanah target, dihubungkan ke sistem pengukuran di permukaan sehingga pergerakan tanah — khususnya penurunan (settlement) — bisa terus dipantau dari waktu ke waktu.

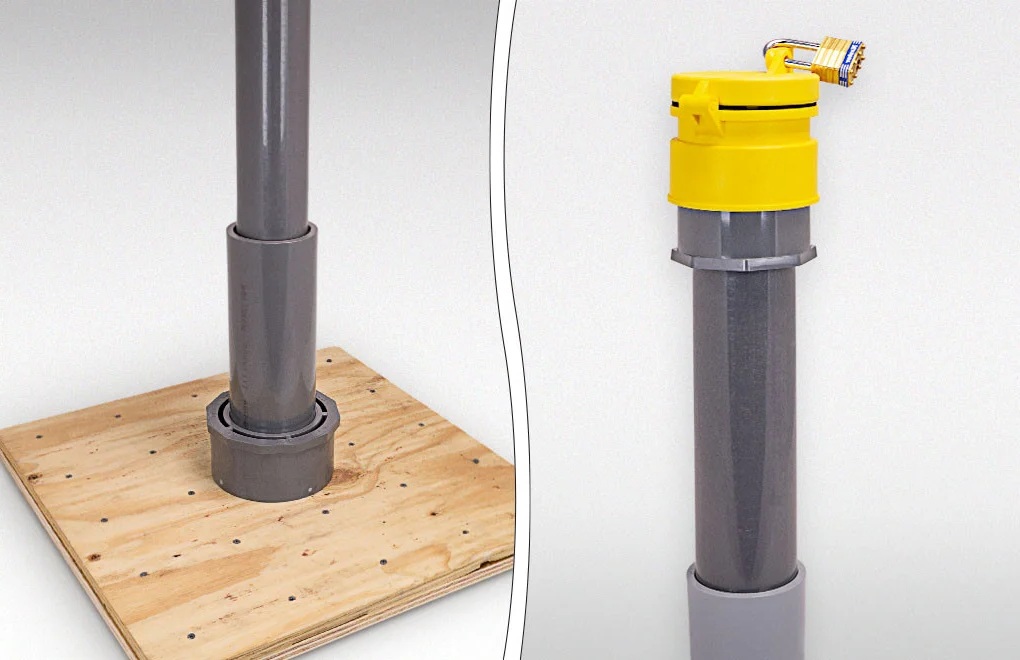

Settlement plate, instrumen geoteknik untuk memantau penurunan tanah pada proyek timbunan dan infrastruktur besar.
Dalam ilmu geoteknik, memahami perilaku tanah di bawah beban konstruksi adalah hal krusial. Tanah cenderung mengalami perubahan bentuk atau penurunan saat menerima beban signifikan, terutama pada lapisan tanah lunak atau lempung yang mudah terkompresi. Data dari settlement plate membantu tim geoteknik dan konstruksi memahami bagaimana tanah merespons beban yang diterapkan, sehingga penyesuaian desain bisa dilakukan sebelum masalah struktural muncul — termasuk mengevaluasi efektivitas teknik perbaikan tanah seperti preloading.
Jenis-Jenis Settlement Plate Berdasarkan Aplikasinya
Dalam praktiknya, settlement plate dipilih dan dipasang dengan penyesuaian mengikuti kebutuhan pengukuran dan kondisi proyek. Berikut jenis-jenis yang umum dijumpai di lapangan:
| Jenis | Penempatan | Cocok Untuk |
|---|---|---|
| Surface Settlement Plate | Dipasang di permukaan tanah atau dasar lapisan yang telah diolah | Pemantauan penurunan permukaan secara umum, paling banyak dipakai |
| Embankment Settlement Plate | Dipasang di bawah lapisan tanah urugan/timbunan | Proyek tanggul, jalan, atau area yang menerima beban timbunan bertahap |
| Deep Settlement Gauge | Dipasang dalam lubang bor pada kedalaman tertentu | Memantau penurunan pada lapisan tanah dalam, seperti lapisan lempung tebal |
Selain ketiga jenis di atas, ada pula variasi instrumen untuk kondisi tanah yang sangat lunak atau tidak stabil, di mana pemasangan pelat konvensional berisiko tenggelam atau bergeser dari posisi semula sebelum sempat merekam data yang representatif. Untuk kondisi seperti ini, pendekatan dan desain pemasangan biasanya disesuaikan khusus oleh tim geoteknik berdasarkan karakteristik tanah di lapangan, bukan mengikuti spesifikasi baku satu jenis alat saja.
Manfaat Settlement Plate dalam Konstruksi dan Geoteknik
- Memantau stabilitas tanah — membantu insinyur melakukan penyesuaian jika terjadi pergerakan tanah yang berpotensi mengancam stabilitas struktur.
- Mengurangi risiko kerusakan konstruksi — pemantauan sejak awal meminimalkan risiko kerusakan struktural, baik saat konstruksi maupun pasca-konstruksi.
- Mendukung keselamatan proyek — data yang diperoleh membantu pengambilan keputusan yang lebih aman, terutama di area berisiko tanah longsor atau penurunan besar.
- Mendukung pengukuran jangka panjang — memungkinkan pemantauan pergerakan tanah bahkan setelah proyek selesai, sebagai bagian dari pemeliharaan struktur.
- Mengevaluasi efektivitas perbaikan tanah — berguna untuk memverifikasi apakah teknik seperti preloading atau pemadatan tanah benar-benar mengurangi penurunan sesuai target desain.
Layanan Pendukung dalam Pemasangan Settlement Plate
Pemasangan dan pemantauan settlement plate umumnya membutuhkan dukungan dari penyedia jasa geoteknik atau instrumentasi berpengalaman seperti PT Global Intan Teknindo. Perusahaan kami mendukung layanan settlement plate yang mencakup:
- Instalasi dan kalibrasi — pemasangan dengan teknik yang tepat agar akurasi pengukuran terjaga sejak titik nol (baseline) ditetapkan.
- Pengumpulan dan analisis data — tenaga ahli mengumpulkan data secara berkala dan menganalisis tren penurunan untuk kebutuhan pelaporan proyek.
- Monitoring otomatis — untuk lokasi proyek besar seperti bandara atau bendungan, data dapat dikumpulkan dan dipantau secara lebih sering melalui sistem yang terintegrasi dengan instrumentasi lain.
Proses pemasangan settlement plate di area proyek Bandara Internasional Dhoho, Kediri.
Kelebihan dan Keterbatasan Settlement Plate
| Aspek | Kelebihan | Keterbatasan |
|---|---|---|
| Biaya & instalasi | Desain sederhana, ekonomis, dan mudah dipasang dibanding sistem monitoring otomatis lain | Pengukuran manual membutuhkan waktu dan tenaga tambahan bila tidak dipadukan sistem otomatis |
| Cakupan data | Akurat untuk mendeteksi perubahan kecil pada penurunan vertikal | Hanya mengukur pergerakan vertikal, kurang efektif mendeteksi pergerakan lateral/horizontal |
| Daya tahan | Material tahan lama untuk pemantauan jangka panjang | Pada tanah yang sangat tidak stabil, sering perlu dipadukan instrumen tambahan seperti inclinometer |
Pertanyaan yang Sering Diajukan
Apa jenis settlement plate yang paling umum dipakai di proyek konstruksi?
Surface settlement plate adalah jenis yang paling umum dan sering dipakai, karena desainnya sederhana dan cocok untuk sebagian besar kebutuhan pemantauan penurunan permukaan tanah, baik pada proyek timbunan maupun konstruksi umum lainnya.
Kapan sebaiknya menggunakan deep settlement gauge dibanding surface settlement plate?
Deep settlement gauge lebih tepat dipakai saat proyek perlu memantau penurunan pada lapisan tanah dalam, seperti lapisan lempung tebal yang tidak sepenuhnya terwakili oleh data di permukaan saja. Surface settlement plate cukup memadai untuk kebutuhan pemantauan penurunan permukaan umum.
Apakah settlement plate bisa mendeteksi pergerakan tanah ke arah samping (lateral)?
Tidak. Settlement plate hanya dirancang untuk mengukur pergerakan vertikal (penurunan). Untuk memantau pergerakan lateral atau horizontal tanah, dibutuhkan instrumen tambahan seperti inclinometer yang dipasang berdampingan dengan settlement plate.
Apa fungsi settlement plate dalam mengevaluasi teknik perbaikan tanah seperti preloading?
Settlement plate memberikan data kuantitatif tentang seberapa besar dan seberapa cepat tanah menurun setelah teknik perbaikan seperti preloading diterapkan, sehingga tim geoteknik dapat memverifikasi apakah metode tersebut benar-benar efektif mengurangi risiko penurunan sesuai target desain, atau perlu penyesuaian lebih lanjut.
Kesimpulan
Settlement plate tetap menjadi instrumen penting dalam bidang geoteknik untuk memonitor penurunan tanah pada proyek konstruksi besar, dengan beberapa jenis yang bisa dipilih sesuai kebutuhan — mulai dari surface settlement plate untuk pemantauan permukaan umum, embankment settlement plate untuk proyek timbunan, hingga deep settlement gauge untuk lapisan tanah dalam. Meski memiliki keterbatasan seperti tidak dapat mendeteksi pergerakan lateral, kombinasi ketepatan jenis alat dan instalasi yang benar menjadikan settlement plate salah satu instrumen paling efektif dan ekonomis untuk menjaga keselamatan proyek geoteknik dan konstruksi besar.
PT Global Intan Teknindo menyediakan produk settlement plate beserta jasa instalasi, kalibrasi, dan monitoring lapangan sesuai kebutuhan proyek geoteknik Anda. Untuk konsultasi jenis settlement plate yang tepat untuk kondisi tanah di proyek Anda, silakan hubungi tim kami.
