Jasa Instalasi & Monitoring Extensometer
Geotechnical Instrumentation & Monitoring
Extensometer System
Ground Deformation & Layer Movement Monitoring for Construction & Infrastructure Projects.
Extensometer System digunakan untuk memantau perubahan jarak (deformasi) antar lapisan tanah atau batuan di dalam tanah. Sistem ini berfungsi untuk mengidentifikasi pergerakan vertikal maupun diferensial yang tidak selalu dapat terdeteksi oleh monitoring permukaan.
Dalam proyek konstruksi dan infrastruktur, extensometer system berperan penting sebagai alat pengendalian risiko, terutama pada pekerjaan galian, terowongan, lereng, dan struktur bawah tanah.
Lebih dari sekadar alat ukur, extensometer system menyediakan data deformasi bawah permukaan yang terukur, konsisten, dan dapat digunakan sebagai dasar pengambilan keputusan teknis selama proyek berlangsung.
Common Uses
Extensometer System umum diterapkan pada proyek dengan potensi deformasi tanah atau batuan, seperti:
- Galian dalam dan basement
- Terowongan dan struktur bawah tanah
- Monitoring stabilitas lereng
- Bendungan dan struktur tanah tinggi
- Proyek dengan kebutuhan evaluasi deformasi lapisan tanah
How It Works
Extensometer System bekerja dengan memasang sensor extensometer ke dalam lubang bor pada kedalaman tertentu sesuai desain dan kondisi tanah. Sistem ini dirancang untuk mengukur perubahan jarak antar titik referensi di dalam tanah, sehingga pergerakan tiap lapisan dapat teridentifikasi secara jelas.
Berdasarkan metode dan kebutuhan monitoring, extensometer system dapat menggunakan Disc Extensometer (piringan)atau Magnetic Spider Extensometer.
- Disc Extensometer (Piringan)
Menggunakan piringan atau anchor yang dipasang pada kedalaman tertentu di dalam lubang bor. Perubahan posisi piringan terhadap titik referensi di permukaan menunjukkan besaran deformasi atau pergerakan lapisan tanah. Sistem ini umum digunakan untuk monitoring deformasi vertikal pada satu atau beberapa kedalaman tertentu. - Magnetic Spider Extensometer
Menggunakan magnet berbentuk spider yang dipasang pada beberapa kedalaman di sepanjang lubang bor.
Dalam praktik lapangan, magnetic spider extensometer umumnya dipasang bersamaan dengan pipa inclinometer dalam satu lubang bor. Pipa inclinometer berfungsi sebagai casing utama, sementara magnet extensometer ditempatkan di luar atau di sekitar casing tersebut untuk memantau pergerakan vertikal antar lapisan tanah.
Kombinasi ini memungkinkan monitoring deformasi vertikal (extensometer) dan pergerakan lateral (inclinometer)secara terintegrasi pada satu titik monitoring, sehingga memberikan gambaran perilaku tanah yang lebih komprehensif.
Setelah instalasi dan grouting selesai, dilakukan pengambilan data awal (baseline) sebelum aktivitas konstruksi dimulai. Selama proyek berjalan, pembacaan data dilakukan secara berkala untuk memantau perkembangan deformasi tanah dan mengevaluasi potensi risiko terhadap struktur.
Key Advantages
- Mendeteksi deformasi tanah di bawah permukaan secara detail
- Memantau pergerakan tiap lapisan tanah secara terpisah
- Dapat dikombinasikan dengan inclinometer dalam satu sistem monitoring
- Mendukung pengendalian risiko galian dan struktur bawah tanah
- Menyediakan data objektif untuk owner dan konsultan
Output & Deliverables
Klien akan menerima:
- Laporan monitoring extensometer berkala
- Grafik deformasi tanah terhadap kedalaman atau waktu
- Analisis tren pergerakan lapisan tanah
- Raw data hasil pembacaan
- Dokumentasi instalasi di lapangan
Our Engineering Approach
Engineering-based judgment
Pemilihan tipe extensometer (disc atau magnetic spider), integrasi dengan pipa inclinometer, serta skema monitoring ditentukan berdasarkan kondisi tanah, desain struktur, dan tujuan monitoring proyek.Risk-aware system design
Monitoring dirancang untuk menghasilkan data yang relevan dan bermakna dalam mengidentifikasi potensi deformasi kritis sejak dini.End-to-end system delivery
Layanan mencakup perencanaan titik monitoring, instalasi extensometer (termasuk kombinasi dengan inclinometer), pembacaan data, hingga dukungan diskusi teknis apabila diperlukan.Flexible & scalable system
Sistem dapat diterapkan secara manual maupun dikembangkan dengan integrasi sistem monitoring geoteknik lainnya sesuai kebutuhan proyek.Experience in critical projects
Berpengalaman mendukung proyek pemerintah, BUMN, dan swasta dengan kebutuhan monitoring deformasi tanah yang menuntut akurasi dan konsistensi data.Ongoing technical support
Dukungan teknis diberikan sepanjang durasi proyek, tidak hanya pada tahap instalasi awal.

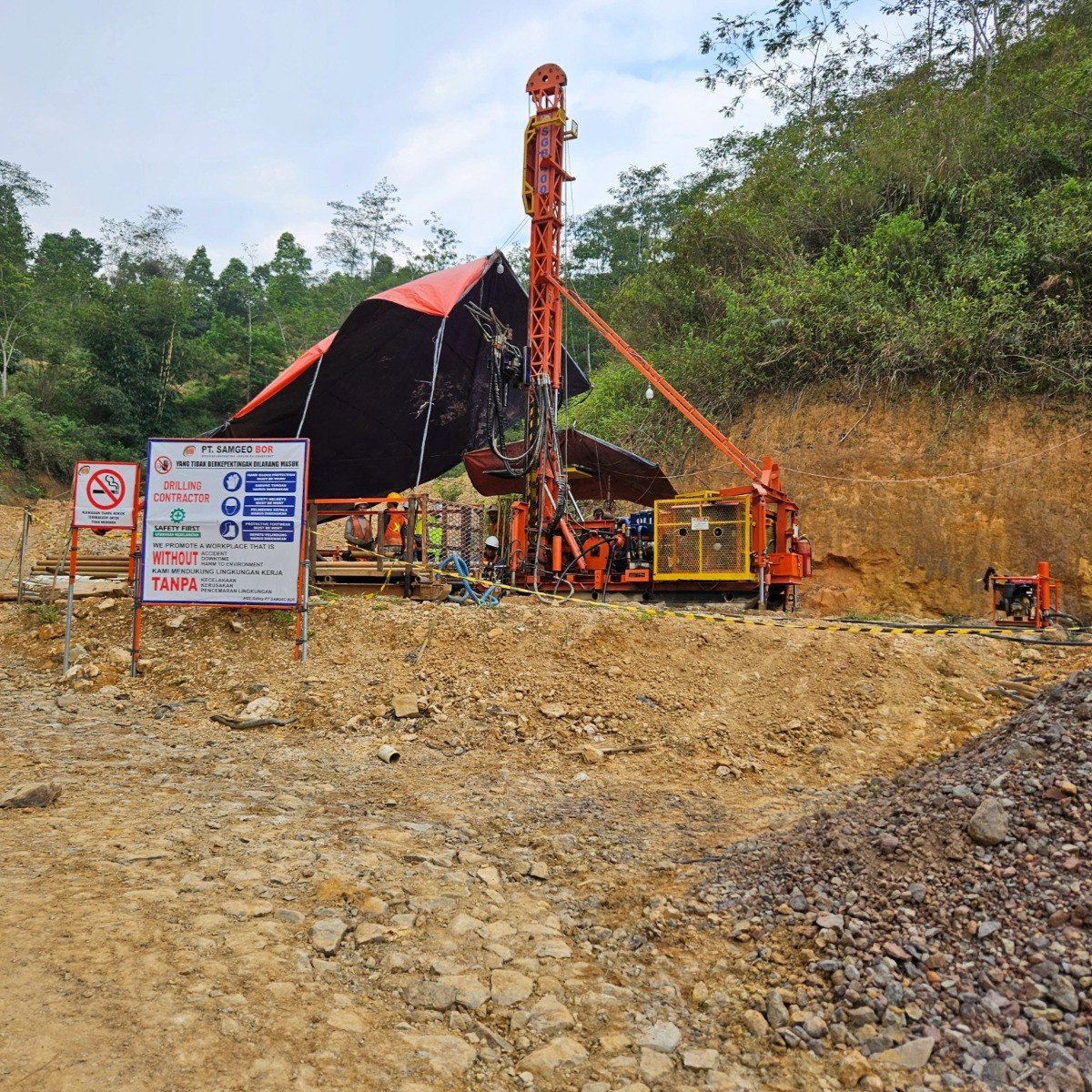

Berikut beberapa portofolio Proyek yang sudah dikerjakan oleh kami :
Related Services
Untuk mendapatkan gambaran kondisi tanah yang komprehensif, Settlement Plate System sering diintegrasikan dengan layanan monitoring geoteknik lainnya:
Piezometer Monitoring System : Pengukuran tekanan air pori tanah untuk analisis stabilitas lereng dan konsolidasi tanah. Data piezometer sangat krusial saat disandingkan dengan data penurunan dari extensometer.
Inclinometer System : Monitoring pergerakan lateral tanah dan defleksi dinding penahan tanah. Sering diinstalasi bersamaan dengan Magnetic Spider Extensometer dalam satu lubang bor untuk efisiensi biaya dan data yang terintegrasi.
Surface Settlement Marker Pemantauan penurunan permukaan tanah secara manual. Digunakan sebagai data pembanding (verifikasi) terhadap data pergerakan bawah permukaan yang dihasilkan oleh extensometer.
Soil Investigation (Boring & Sondir) Layanan penyelidikan tanah awal untuk menentukan stratigrafi lapisan tanah, yang menjadi dasar penentuan kedalaman instalasi sensor extensometer.
FAQ
Magnetic Spider Extensometer lebih disarankan jika Anda membutuhkan profil pergerakan tanah di banyak kedalaman berbeda sekaligus, atau jika Anda ingin mengintegrasikannya dengan pipa inclinometer dalam satu lubang bor. Sedangkan Disc Extensometer lebih cocok untuk memantau deformasi pada satu titik atau kedalaman spesifik yang terisolasi.
Ya. Meskipun umumnya pembacaan dilakukan secara manual menggunakan readout unit portabel, sistem ini scalable. Kami dapat mengintegrasikannya dengan sistem datalogger dan telemetri untuk kebutuhan pemantauan otomatis (real-time monitoring) jika risiko proyek menuntut data yang kontinu.
Kombinasi ini memberikan efisiensi tinggi. Dalam satu biaya pengeboran dan satu titik lubang, Anda mendapatkan dua parameter data sekaligus: pergerakan lateral (dari Inclinometer) dan pergerakan vertikal/penurunan (dari Extensometer). Ini memberikan gambaran 3D perilaku tanah yang jauh lebih komprehensif bagi engineer.
Kedalaman instalasi bergantung pada desain galian dan kondisi geologi setempat. Namun, sistem ini fleksibel dan dapat dipasang hingga kedalaman puluhan meter, mencapai lapisan tanah keras (bedrock) sebagai titik referensi yang stabil.
