Sensor Level Ultrasonik: Panduan Lengkap Cara Kerja dan Penerapannya

Dalam lanskap industri modern yang menuntut efisiensi, keamanan, dan presisi, pengukuran level cairan menjadi salah satu aspek paling krusial. Mulai dari tangki penyimpanan bahan kimia, sistem pengolahan air limbah, hingga waduk pertanian, kebutuhan akan data level yang akurat dan real-time tidak bisa ditawar. Di sinilah sensor level ultrasonik muncul sebagai solusi andalan, menawarkan pendekatan non-kontak yang mengubah cara industri memantau dan mengelola level cairan.

Prinsip Kerja Sensor Level Ultrasonik

Pada intinya, sensor level ultrasonik adalah perangkat yang memanfaatkan gelombang ultrasonik, yaitu gelombang suara dengan frekuensi di atas ambang pendengaran manusia. Proses pengukurannya didasarkan pada prinsip time-of-flight (TOF), atau waktu tempuh gelombang.

1. Emisi gelombang — transduser di dalam sensor memancarkan serangkaian pulsa gelombang ultrasonik berfrekuensi tinggi.
2. Perjalanan pulsa — pulsa bergerak melalui media (biasanya udara) menuju permukaan cairan yang diukur.
3. Pantulan (echo) — saat pulsa mengenai permukaan cairan, gelombang memantul kembali dan ditangkap oleh transduser yang sama.
4. Perhitungan jarak — sensor mengukur interval waktu antara pulsa yang dipancarkan dan diterima, lalu menghitung jarak dari kecepatan suara dan waktu tempuh tersebut.

Kecepatan suara dipengaruhi oleh suhu media, itulah mengapa sensor level ultrasonik modern sering dilengkapi kompensasi suhu untuk memastikan akurasi data. Setelah jarak diketahui, sensor akan mengonversinya menjadi data ketinggian cairan, yang kemudian ditampilkan atau dikirim ke sistem kontrol.

Keunggulan Sensor Ultrasonik Dibanding Metode Lain

Dibandingkan dengan metode pengukuran level lain seperti sensor kontak (float switch, probe konduktif) atau sensor radar, sensor ultrasonik menawarkan sejumlah keunggulan signifikan.

• Pengukuran non-kontak: tanpa kontak fisik, sensor tidak rusak oleh sifat korosif cairan, tidak tersumbat partikel, dan tidak terkontaminasi media yang diukur — ideal untuk aplikasi higienis (makanan dan minuman) maupun agresif (industri kimia).
• Keandalan & minim perawatan: tanpa bagian yang bergerak, risiko keausan mekanis nyaris nol, sehingga menurunkan downtime dan biaya operasional jangka panjang.
• Instalasi mudah: umumnya cukup dipasang di bagian atas tangki atau wadah, dengan kalibrasi awal yang dapat disesuaikan melalui menu pada unit display.
• Cocok untuk berbagai jenis media: bekerja baik pada cairan kental, korosif, atau dengan partikel terlarut, selama permukaannya tidak berbusa terlalu tebal atau bergejolak ekstrem.

Aplikasi di Berbagai Sektor

Cara Memilih Sensor Level Ultrasonik yang Tepat

Meskipun prinsip kerjanya sama, tidak semua sensor ultrasonik cocok untuk setiap aplikasi. Berikut faktor kunci yang perlu dipertimbangkan:

• Jangkauan pengukuran: pastikan jangkauan maksimum sensor lebih besar dari ketinggian tangki atau wadah — misalnya untuk tangki setinggi 8 meter, pilih sensor berjangkauan minimal 10 meter.
• Kondisi lingkungan: perhatikan suhu ekstrem, tekanan, atau uap di lokasi pemasangan. Sensor dengan kompensasi suhu internal sangat direkomendasikan, dan pastikan material tahan terhadap lingkungan operasinya.
• Akurasi & resolusi: untuk aplikasi presisi tinggi seperti kalibrasi atau proses produksi, pilih sensor dengan akurasi lebih baik (misalnya 0,5% atau lebih baik).
• Jenis output: pastikan kompatibel dengan sistem kontrol Anda — output 4-20mA cocok untuk transmisi sinyal jarak jauh, sementara RS485 memungkinkan komunikasi data digital ke PLC atau data logger.
• Sertifikasi & perlindungan: cari sensor dengan sertifikasi standar internasional (IP68 untuk probe, ISO, CE) untuk menjamin kualitas dan ketahanan.
• Blind zone (zona buta): setiap sensor ultrasonik punya jarak minimum di mana pengukuran tidak akurat — pastikan titik pengukuran terendah cairan Anda berada di luar zona buta ini.

Tantangan dan Keterbatasan Sensor Ultrasonik

Meskipun punya banyak keunggulan, sensor ultrasonik tetap memiliki keterbatasan yang perlu dipahami agar implementasinya lebih efektif.

• Permukaan cairan berbusa atau bergejolak: busa tebal dapat menyerap pulsa ultrasonik, sementara gejolak ekstrem bisa membiaskan sinyal — keduanya berisiko membuat pembacaan tidak akurat.
• Kelembapan dan uap: kelembapan tinggi atau uap padat di dalam tangki dapat melemahkan sinyal ultrasonik.
• Tekanan dan suhu ekstrem: perubahan suhu signifikan memengaruhi kecepatan suara dan memerlukan kompensasi yang akurat; sensor ultrasonik juga kurang cocok untuk aplikasi bertekanan tinggi.
• Gangguan akustik: suara bising atau getaran kuat di sekitar tangki dapat mengganggu sinyal — pemasangan yang tepat dan jauh dari sumber kebisingan sangat disarankan.

Rekomendasi Produk: RIKA Sensor RKL-03

Salah satu sensor level ultrasonik yang tersedia di katalog Global Intan Teknindo adalah RIKA Sensor RKL-03 Ultrasonic Liquid Level Transmitter, dengan jangkauan pengukuran hingga 30 meter serta sertifikasi CE-EMC, CE-LVD, RoHS, dan ISO9001.

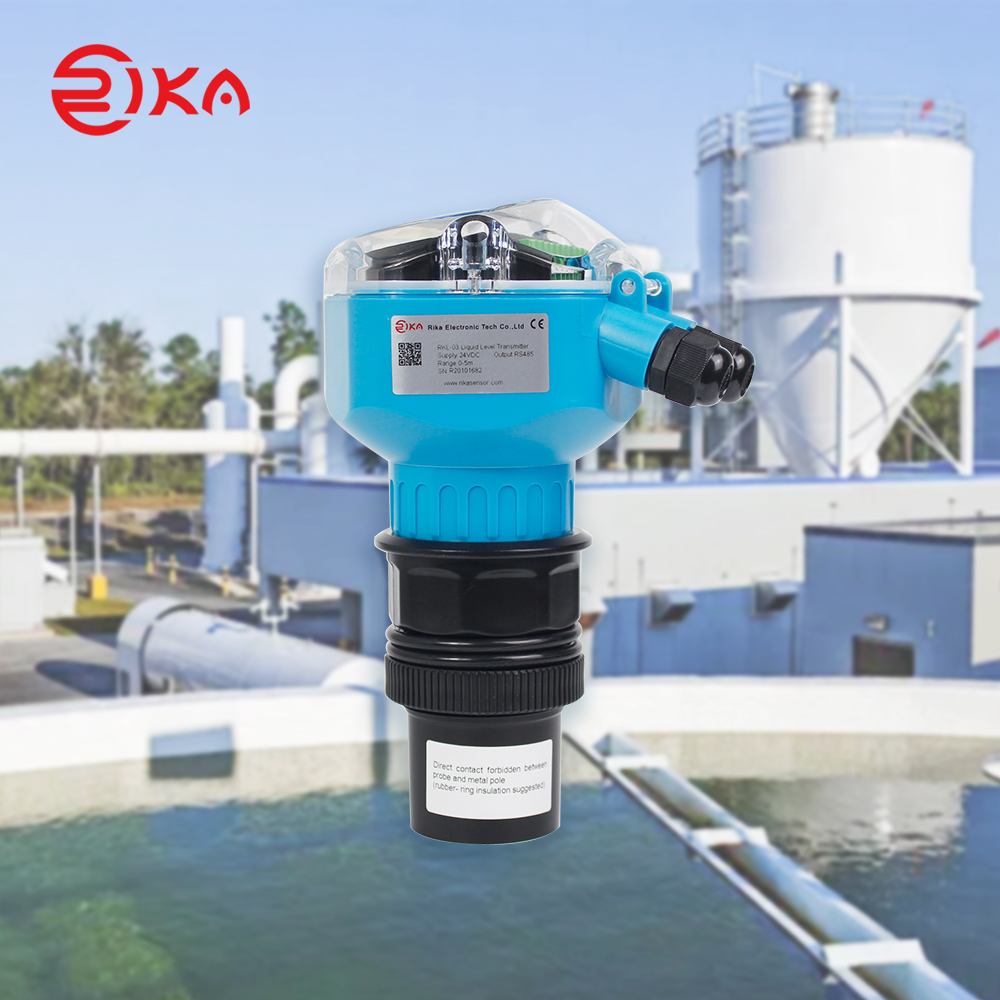

RIKA RKL-03 Ultrasonic Liquid Level Transmitter

Sensor level ultrasonik non-kontak dengan jangkauan hingga 30 meter, kompensasi suhu internal, dan output 4-20mA/RS485 — cocok untuk tangki kimia, air limbah, hingga bahan bakar.

Lihat Produk

Pertanyaan yang Sering Diajukan

Kesimpulan

Sensor level ultrasonik adalah bukti nyata bagaimana teknologi non-kontak dapat memberikan dampak besar pada efisiensi dan keamanan operasional. Dengan prinsip pengukuran time-of-flight, keandalan tinggi, dan kemudahan instalasi, sensor ini menjadi fondasi bagi sistem kontrol level yang andal di berbagai sektor — dari pengolahan air, pertanian, hingga industri kimia dan makanan. Memahami cara kerja, keunggulan, serta keterbatasannya adalah langkah pertama untuk memaksimalkan manfaat investasi teknologi ini.
