Dalam dunia konstruksi, pertambangan, dan mitigasi bencana, tanah yang kita pijak tidaklah selalu diam. Pergerakan tanah, sekecil apa pun, bisa menjadi sinyal awal dari bencana besar seperti tanah longsor, runtuhnya bendungan, atau kegagalan struktur jembatan. Oleh karena itu, alat pemantau pergerakan tanah (monitoring geoteknik) adalah pahlawan tak terlihat yang menjaga keselamatan kita.

Selama berpuluh-puluh tahun, standar industri untuk tugas ini dipegang oleh alat bernama Inclinometer Konvensional. Namun, seiring berkembangnya teknologi, muncul penantang baru yang mengubah permainan: ShapeArray, khususnya model SAAV dan SAAX.

Pertanyaannya, mengapa banyak insinyur dan perusahaan besar kini beralih meninggalkan cara lama dan memilih SAAV atau SAAX? Artikel ini akan mengupas tuntas alasannya dengan bahasa yang mudah dipahami.

Keterbatasan Inclinometer Konvensional

Sebelum membahas kecanggihan teknologi baru, kita perlu memahami bagaimana cara kerja Inclinometer konvensional (sering disebut Manual Inclinometer).

Bayangkan sebuah pipa panjang ditanam vertikal ke dalam tanah. Untuk mengetahui apakah tanah bergerak, seorang teknisi harus datang ke lokasi, menurunkan sebuah probe (sensor berbentuk torpedo) menggunakan kabel secara manual ke dalam pipa tersebut. Teknisi harus berhenti setiap setengah meter untuk mencatat data, lalu menariknya kembali.

Meskipun metode ini sudah teruji waktu, ada beberapa kelemahan fatal yang membuatnya kurang relevan di era digital ini:

1. Tidak Real-Time: Data hanya didapat saat teknisi datang. Jika tanah bergerak di malam hari saat teknisi tidur, tidak ada yang tahu sampai pemeriksaan berikutnya (bisa seminggu atau sebulan kemudian).

2. Rawan Kesalahan Manusia: Kelelahan operator, kesalahan pembacaan, atau kabel yang terpelintir bisa menghasilkan data yang tidak akurat.

3. Masalah Keselamatan: Bayangkan harus mengirim teknisi ke area lereng yang curam dan labil saat hujan deras hanya untuk mengambil data. Ini sangat berbahaya.

4. Biaya Operasional Tinggi: Biaya perjalanan, gaji teknisi, dan akomodasi untuk pengukuran berulang selama bertahun-tahun sangatlah mahal.

Apa itu SAAV dan SAAX?

SAAV dan SAAX adalah bagian dari teknologi yang disebut ShapeArray (SAA) yang dikembangkan oleh Measurand. Secara sederhana, bayangkan ShapeArray bukan sebagai satu sensor yang ditarik naik-turun, melainkan rangkaian sensor yang saling terhubung seperti tulang punggung manusia.

Alat ini terdiri dari segmen-segmen kaku yang disambung dengan sendi fleksibel. Di dalam setiap segmen terdapat sensor kemiringan (MEMS accelerometer). Alat ini dipasang permanen di dalam lubang bor atau di permukaan struktur.

• SAAV (ShapeArray Vertical): Didesain khusus untuk dipasang vertikal (masuk ke dalam tanah) guna memantau pergerakan lateral tanah. Uniknya, ia bisa dipasang langsung ke dalam casing inclinometer lama yang sudah ada.

• SAAX (ShapeArray Extendable): Varian yang lebih tangguh untuk penggunaan horizontal (memantau penurunan tanah/settlement) atau melingkar (memantau deformasi terowongan).

Lantas, apa yang membuat mereka jauh lebih superior? Mari kita bedah satu per satu.

5 Alasan Utama Mengapa SAAV & SAAX Lebih Unggul

1. Data Real-Time dan Otomatis (24/7)

Ini adalah game changer terbesar. Inclinometer konvensional ibarat memotret kondisi tanah seminggu sekali. Sementara SAAV/SAAX ibarat merekam video CCTV 24 jam nonstop.

Karena dipasang secara permanen dan terhubung ke datalogger (pencatat data otomatis) yang mengirim sinyal via internet atau satelit, Anda bisa melihat pergerakan tanah detik ini juga dari layar laptop di kantor yang nyaman.

Kenapa ini penting?

Dalam kasus ancaman longsor, perbedaan waktu beberapa jam bisa menyelamatkan nyawa. SAAV dapat diatur untuk mengirimkan alarm (SMS/Email) jika terdeteksi pergerakan tanah yang melebihi batas aman, memberikan waktu evakuasi yang berharga.

2. Pemasangan yang Revolusioner (Paten “Cyclical Installation”)

Salah satu keluhan terbesar dalam instrumen geoteknik adalah pemasangannya yang rumit. SAAV hadir dengan solusi jenius.

SAAV didesain dengan bentuk zigzag yang unik saat berada di dalam tabung pengirimannya. Saat dimasukkan ke dalam lubang (casing), ia menggunakan sistem kompresi pegas (tanpa perlu di-grouting atau disemen ulang jika lubang ukurannya pas).

• Keunggulan SAAV: Ia bisa dimasukkan ke dalam pipa inclinometer lama yang berukuran standar (misalnya 70mm atau bahkan 27mm). Jadi, jika Anda punya lubang lama yang sulit diukur manual karena sudah agak bengkok, SAAV bisa masuk ke sana dan “menghidupkan kembali” titik pantau tersebut secara otomatis.

3. Akurasi dan Resolusi Data yang Luar Biasa

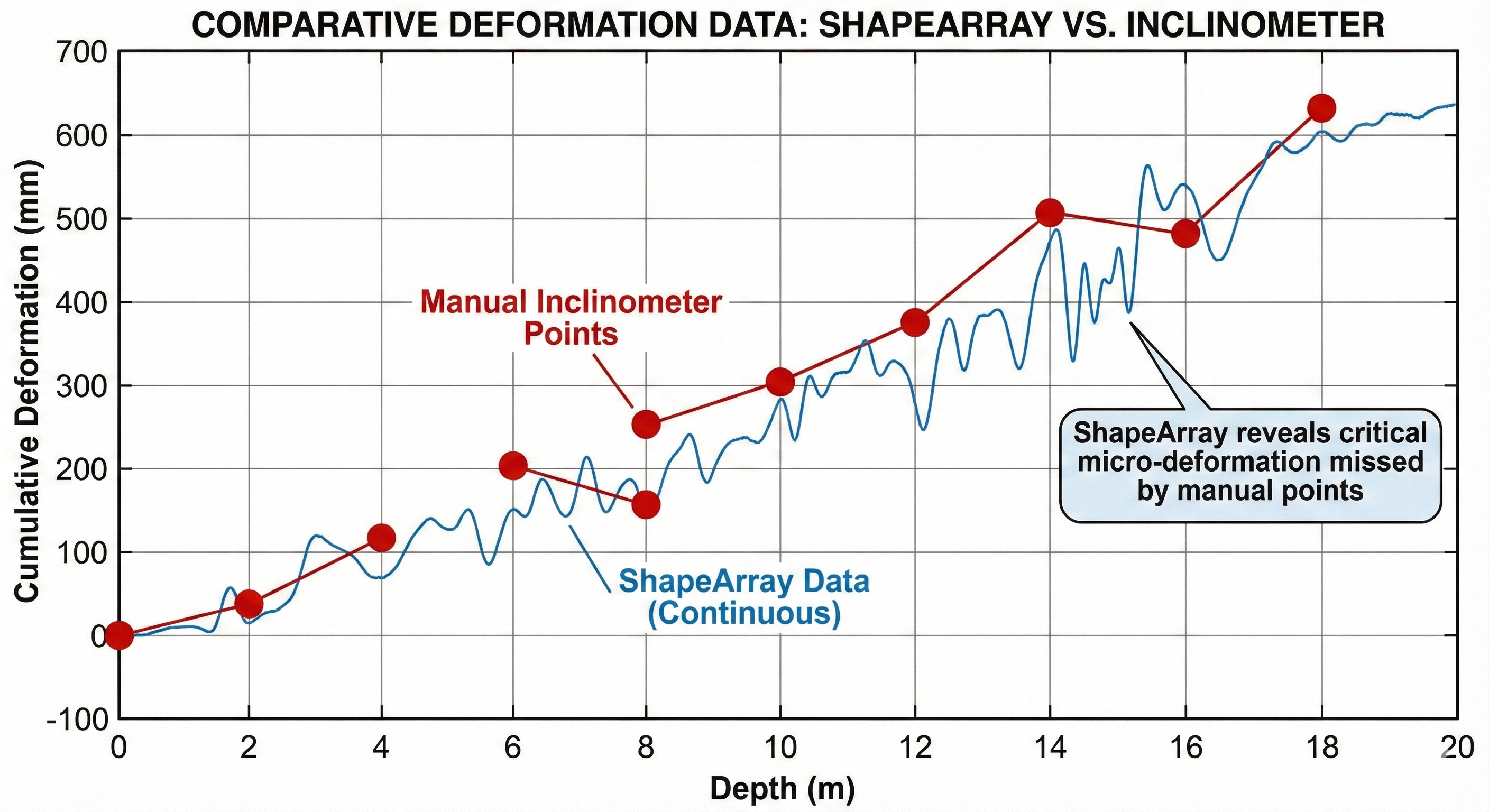

Inclinometer konvensional biasanya mengambil data setiap 50 cm. Ini berarti ada “jarak buta” sepanjang setengah meter di mana kita hanya menebak bentuk lengkungan pipanya.

ShapeArray (SAAV/SAAX) memiliki segmen yang lebih pendek (biasanya 250mm atau 500mm) yang saling bersambung tanpa putus. Ini memberikan gambaran bentuk deformasi tanah yang jauh lebih halus dan detail dalam bentuk 3D.

Selain itu, karena sensornya diam dan tidak ditarik naik-turun (tidak ada gesekan roda atau kabel yang melar), data yang dihasilkan jauh lebih presisi (hingga +/- 1.5mm per 32 meter). Anda bisa mendeteksi pergerakan sekecil milimeter sebelum retakan terlihat di permukaan tanah.

4. Ketahanan Ekstrem (Durabilitas)

SAAX, khususnya, didesain untuk kondisi lingkungan yang sangat keras. Kabel dan sambungannya dilindungi sedemikian rupa sehingga tahan terhadap tekanan tinggi, air, dan bahkan getaran ekstrem.

ShapeArray tercatat mampu bertahan deformasi yang jauh lebih besar daripada pipa inclinometer biasa. Jika pipa inclinometer konvensional bengkok sedikit saja, probe manual seringkali tersangkut dan tidak bisa diambil (alat hilang, data hilang). Karena ShapeArray fleksibel seperti ular, ia tetap bisa mengirim data meskipun tanah sudah bergeser cukup signifikan, memberikan data “kritis” saat kegagalan struktur sedang terjadi.

5. Efisiensi Biaya Jangka Panjang (ROI)

Banyak orang terkejut karena harga awal pembelian satu unit SAAV/SAAX memang lebih mahal dibandingkan satu unit probe Inclinometer manual. Namun, ini adalah perhitungan yang keliru jika melihat gambaran besarnya.

Mari berhitung:

• Konvensional: Harga alat + Biaya mobilisasi teknisi (transport, makan, penginapan) setiap minggu/bulan selama 2 tahun + Risiko alat tersangkut + Biaya pengolahan data manual.

• SAAV/SAAX: Harga alat + Biaya pasang sekali saja + Biaya koneksi data.

Untuk proyek jangka panjang atau lokasi terpencil (seperti tambang di pedalaman Kalimantan atau Papua), SAAV/SAAX jauh lebih murah karena menghilangkan biaya logistik manusia yang berulang-ulang.

Perbandingan Head-to-Head

Agar lebih mudah dipahami, mari kita lihat tabel perbandingan sederhana di bawah ini:

Kapan Anda Harus Beralih ke SAAV/SAAX?

Meskipun inclinometer konvensional masih berguna untuk proyek skala kecil dengan anggaran sangat terbatas, penggunaan SAAV atau SAAX sangat disarankan jika proyek Anda memiliki karakteristik berikut:

1. Lokasi Berisiko Tinggi: Area yang rawan longsor tiba-tiba dimana kehadiran manusia sangat berbahaya.

2. Lokasi Terpencil: Area yang biaya transportasinya sangat mahal untuk dikunjungi rutin.

3. Proyek Kritis: Bendungan, terowongan MRT, atau gedung tinggi di mana data real-time wajib hukumnya.

4. Retrofit: Anda memiliki casing inclinometer lama yang sudah tidak terpakai dan ingin memonitornya kembali secara otomatis tanpa bor ulang.

Kesimpulan

Beralih dari Inclinometer Konvensional ke SAAV atau SAAX bukan sekadar gaya-gayaan teknologi. Ini adalah langkah logis menuju efisiensi dan keselamatan.

SAAV dan SAAX menawarkan “ketenangan pikiran”. Anda tidak perlu khawatir apakah teknisi Anda aman di lapangan saat badai, atau apakah data yang Anda terima akurat. Sistem ini bekerja dalam diam, menjaga aset dan keselamatan nyawa dengan presisi tinggi.

Dalam dunia di mana ketidakpastian alam semakin tinggi, memiliki mata yang tidak pernah tidur di dalam tanah adalah investasi terbaik yang bisa dilakukan oleh insinyur sipil dan geoteknik.
