Panduan Prosedur Penetrant Test (LPT) pada Area Welding

Mengamati hasil pengelasan pada struktur logam sering kali memberi kita rasa aman yang semu. Dari luar, sambungan tersebut mungkin terlihat sangat padat dan sempurna. Namun, di balik permukaan logam yang mengeras setelah proses pemanasan ekstrem, selalu ada risiko tersembunyi berupa celah mikroskopis yang tidak kasat mata.

Oleh karena itu, jika kita membiarkan celah sekecil apa pun, hal ini bisa memicu kegagalan struktural yang fatal. Di sinilah letak pentingnya inspeksi mendalam tanpa merusak material aslinya. Sebagai solusinya, para praktisi industri telah lama mengandalkan prosedur penetrant testing untuk memastikan kualitas lasan tetap prima.

Mengenal Lebih Dekat Liquid Penetrant Testing (LPT) pada NDT Welding

Dalam dunia fabrikasi dan konstruksi logam, istilah Non-Destructive Testing (NDT) sangatlah akrab terdengar. NDT adalah sekumpulan metode inspeksi yang berfungsi untuk mengevaluasi sifat material tanpa merusak objek yang sedang kita uji. Di antara sekian banyak teknik NDT, Liquid Penetrant Testing (LPT) atau yang sering kita sebut uji penetran dan dye penetrant testing, menempati posisi yang sangat penting karena kepraktisannya.

Sederhananya, uji penetran adalah metode yang mengandalkan prinsip kapilaritas cairan. Pertama-tama, inspektur akan mengoleskan cairan khusus dengan tingkat viskositas tertentu ke atas permukaan material las. Cairan ini kemudian akan meresap masuk ke dalam celah atau diskontinuitas yang terbuka ke permukaan.

Selanjutnya, teknisi membersihkan cairan berlebih dan menyemprotkan bahan pengembang (developer). Langkah ini bertujuan untuk menarik kembali cairan yang bersembunyi di dalam celah, sehingga cacat tampak sangat jelas di bawah pencahayaan normal atau sinar ultraviolet.

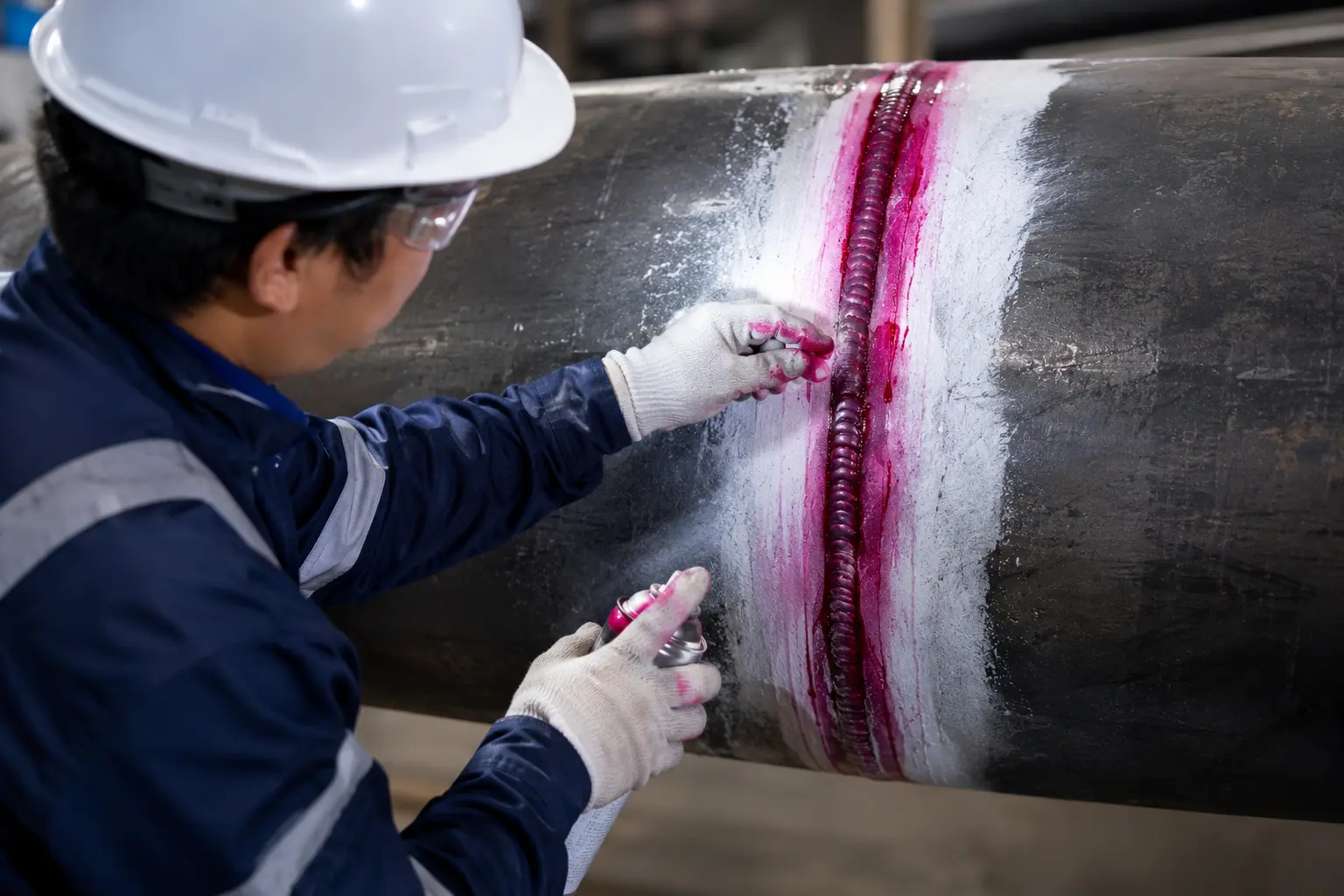

Proses inspeksi pada area pengelasan sangat penting untuk mendeteksi cacat sejak dini.

Mengapa Uji Penetran Sangat Diperlukan?

Peran seorang Welding Inspector (WI) nyatanya tidak hanya sekadar melihat estetika dari hasil lasan. Tanggung jawab utamanya adalah memastikan sambungan las memenuhi standar keamanan dan integritas struktural yang ketat. Pasalnya, cacat las sekecil apa pun dapat mengurangi kekuatan mekanis secara drastis.

Uji penetran terbukti sangat efektif untuk mendeteksi cacat permukaan (surface defects). Sebagai contoh, inspektur sering menemukan cacat seperti porosity las (porositas) yang terbuka ke permukaan, retak halus (hairline crack) akibat tegangan sisa, undercut, hingga lack of fusion melalui pengujian ini.

Selain itu, keunggulan utama dari metode ini adalah kemampuannya untuk beradaptasi pada hampir semua material yang tidak berpori. Anda bisa menerapkannya dengan mudah pada logam magnetik maupun non-magnetik seperti baja tahan karat, aluminium, dan titanium.

Langkah-Langkah Liquid Penetrant Test yang Benar

Cara kerja dye penetrant testing sangat bergantung pada kedisiplinan inspektur dalam menjalankan setiap tahapan. Jika Anda mengabaikan satu langkah saja, hal ini dapat menghasilkan indikasi palsu atau bahkan menutupi cacat yang sebenarnya fatal. Berikut adalah urutan prosedur penetrant test pada welding yang merujuk pada standar baku industri.

Tahap Pembersihan dan Penetrasi Cairan

1. Pre-Cleaning (Pembersihan Awal): Pertama-tama, Anda wajib membersihkan permukaan las dan area sekitarnya dari kotoran, minyak, karat, terak las (slag), maupun spatter. Teknisi biasanya menggunakan cairan cleaner khusus untuk tahap ini. Tentu saja Anda mungkin bertanya, mengapa area las harus dibersihkan sebelum uji penetran? Jawabannya sederhana. Jika kotoran menutupi celah, cairan penetran tidak akan bisa masuk dan inspektur akan gagal mendeteksi cacat tersebut.
2. Aplikasi Penetrant: Setelah permukaan kering dari sisa cairan pembersih, inspektur mulai mengaplikasikan cairan penetrant secara merata. Anda bisa melakukan langkah ini dengan cara menyemprot (spray), mengoleskan dengan kuas, atau mencelupkan komponen. Perlu Anda ketahui, cairan cleaner, penetrant, dan developer adalah tiga serangkai bahan kimia yang selalu bekerja bersama dalam metode ini.
3. Dwell Time (Waktu Tunggu Penetrasi): Cairan penguji nyatanya tidak langsung meresap seketika. Inspektur membutuhkan waktu tunggu yang kita kenal sebagai dwell time (waktu tunggu penetrasi cairan). Durasi ini sangat bergantung pada jenis material, ukuran indikasi cacat, serta suhu lingkungan sekitar Anda.

Tahap Evaluasi dan Pembersihan Akhir

4. Penghapusan Penetrant Berlebih: Kemudian, setelah waktu tunggu selesai, teknisi harus menghilangkan sisa cairan penetrant di permukaan luar. Anda wajib melakukan proses ini dengan sangat hati-hati menggunakan kain bebas serat yang sudah lembap oleh cleaner. Tujuannya adalah menghapus cairan di permukaan tanpa menarik keluar cairan yang sudah terjebak di dalam celah cacat.
5. Aplikasi Developer: Langkah berikutnya, inspektur menyemprotkan bahan developer tipis-tipis dan merata ke atas permukaan komponen. Developer ini bertugas sebagai spons yang menarik cairan penetran dari dalam celah ke atas. Bersamaan dengan itu, developer juga memberikan kontras latar belakang visual yang kuat agar cacat terlihat menonjol.
6. Inspeksi dan Evaluasi: Setelah itu, inspektur mulai mengamati munculnya indikasi cacat dengan saksama. Tim ahli kemudian mengevaluasi temuan tersebut dengan mencocokkannya langsung terhadap standar keberterimaan yang berlaku di industri.
7. Post-Cleaning (Pembersihan Akhir): Sebagai langkah penutup, teknisi wajib membersihkan area las kembali dari sisa-sisa bahan kimia setelah tim menyelesaikan pengujian. Langkah ini sangat penting untuk mencegah risiko korosi atau gangguan pada proses perlakuan material selanjutnya.

Standar Keberterimaan (Acceptance Criteria) Penetrant Test

Tim ahli tentu tidak menilai indikasi cacat yang muncul secara sembarangan. Sebaliknya, para praktisi NDT selalu merujuk pada standar keberterimaan (acceptance criteria) penetrant test yang telah mendapat ketetapan dari badan regulasi internasional.

Sebagai contoh, salah satu panduan yang paling banyak industri gunakan di seluruh dunia adalah Standar ASME (American Society of Mechanical Engineers) untuk penetrant test. Mereka biasanya merujuk secara khusus pada dokumen ASME BPVC Section V dan Section VIII.

Secara umum, standar ini mengklasifikasikan indikasi menjadi dua kelompok utama. Kelompok pertama adalah indikasi linear (panjangnya lebih dari tiga kali lebarnya, seperti retak). Kelompok kedua adalah indikasi melingkar atau rounded (panjangnya kurang dari atau sama dengan tiga kali lebarnya, seperti porositas).

Berdasarkan standar ASME, pemeriksa umumnya menganggap semua indikasi linear sebagai cacat yang wajib mereka perbaiki segera. Sementara itu, indikasi melingkar masih memiliki batas toleransi ukuran tertentu yang wajar, tergantung pada ketebalan material dan lokasi penemuannya.

Untuk informasi lebih detail mengenai pembaruan standar internasional, Anda juga dapat membaca panduan langsung di situs resmi American Society for Nondestructive Testing (ASNT).

Perbedaan Metode Visible dan Fluorescent Penetrant

Saat turun ke lapangan, Anda akan menemukan dua teknik utama dalam praktik uji penetran. Keduanya memang memiliki fungsi dasar yang sama, namun mereka sangat berbeda dalam hal jenis bahan dan kondisi lingkungan inspeksinya. Berikut adalah tabel perbandingan antara keduanya:

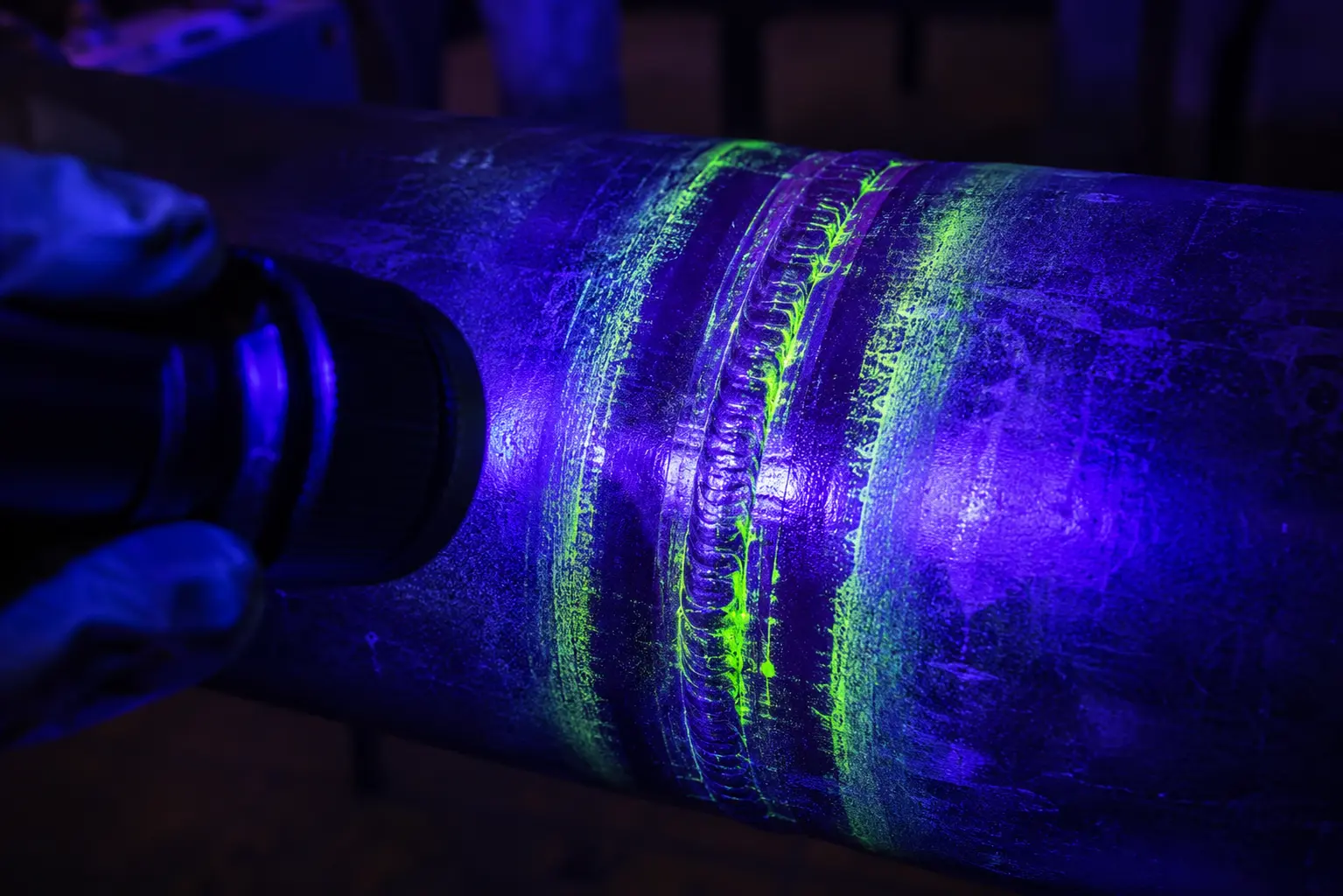

Fluorescent penetrant membutuhkan pencahayaan UV khusus untuk melihat indikasi cacat yang berpendar.

Selain metode menggunakan cairan ini, industri juga mengenal metode Magnetic Particle Inspection (MPI). Lalu, apa perbedaan antara uji penetrant dan uji magnetik (MPI)? Uji penetran hanya mampu mendeteksi cacat yang terbuka langsung ke permukaan dan berlaku untuk material non-magnetik.

Di sisi lain, teknisi menggunakan MPI khusus untuk memeriksa material feromagnetik saja. Namun MPI memiliki satu kelebihan istimewa, yaitu mampu mendeteksi cacat di permukaan sekaligus cacat tipis yang posisinya berada sedikit di bawah permukaan logam (sub-surface).
