Prosedur Pelaksanaan Holiday Test Sesuai Standar

Dalam industri manufaktur, konstruksi pipa (pipeline), perkapalan, dan tangki penyimpanan, perlindungan korosi sangat menentukan masa pakai suatu struktur logam. Oleh karena itu, industri paling umum mengaplikasikan lapisan pelindung atau protective coating untuk mencegah kerusakan. Namun, efektivitas lapisan pelindung ini bergantung penuh pada integritas fisiknya. Sebagai contoh, cacat mikro yang mata telanjang tidak bisa melihat sering kali menjadi titik awal terjadinya korosi katastrofik. Untuk mengatasi masalah tersebut, para profesional QA/QC menerapkan prosedur pelaksanaan holiday test menggunakan perangkat bersertifikasi, seperti Holiday Detector dari Brand PCWI, guna mengidentifikasi cacat tersembunyi secara akurat.

Mengapa Prosedur Pelaksanaan Holiday Test Sangat Penting dalam Coating?

Prosedur pelaksanaan holiday test berfungsi sebagai metode pengujian non-destruktif (NDT) andalan bagi para insinyur korosi. Tim inspeksi menggunakan teknik ini untuk mendeteksi berbagai cacat diskontinuitas, seperti lubang kecil (pinhole), kekosongan (void), atau keretakan halus. Lebih lanjut, cacat tersebut biasanya bersembunyi pada lapisan pelindung (coating) non-konduktif yang menutupi substrat logam atau beton.

Selain itu, pengujian ini memiliki fungsi utama untuk memastikan sistem coating melindungi seluruh permukaan logam secara sempurna. Dengan demikian, teknisi dapat memastikan tidak ada celah mikroskopis yang bisa meloloskan kelembapan, oksigen, atau zat korosif masuk merusak permukaan logam induk.

Akibatnya, jika pemilik proyek membiarkan cacat sekecil apa pun tanpa perbaikan, proses korosi akan berpusat pada titik kelemahan tersebut. Seiring berjalannya waktu, korosi lokal ini memicu kegagalan struktural, kebocoran pipa, atau kerusakan tangki yang menuntut biaya perbaikan sangat mahal.

Perbedaan Mendasar Pinhole, Void, dan Holiday

Para praktisi inspeksi teknik sering kali menggunakan beberapa istilah berbeda saat merujuk pada ketidaksempurnaan lapisan pelindung. Oleh karena itu, Anda perlu memahami penjelasan fungsional berikut untuk membedakan ketiganya:

• Pinhole (Lubang Jarum): Cacat fisik mikroskopis ini menembus lapisan pelindung hingga mencapai permukaan logam dasar. Proses pengeringan (curing) cairan coating yang memecahkan gelembung udara biasanya membentuk celah kecil ini.
• Void (Rongga): Rongga udara ini terbentuk di dalam lapisan pelindung dan mengurangi ketebalan coating secara drastis, meskipun rongga tersebut mungkin tidak menembus sampai ke permukaan logam dasar.
• Holiday: Industri korosi menggunakan istilah umum ini untuk merujuk pada segala bentuk diskontinuitas atau area permukaan konduktif yang gagal tertutup sempurna oleh lapisan pelindung. Istilah ini mencakup pinhole, void, retakan halus, hingga area pengecatan yang terlewat.

Standar Internasional Rujukan Prosedur Pelaksanaan Holiday Test

Auditor QA/QC wajib merujuk prosedur pelaksanaan holiday test pada standar global untuk menjamin validitas dan akurasi hasil inspeksi. Saat ini, dunia industri mengakui tiga standar utama, yaitu NACE SP0188 (untuk substrat baja), ASTM D5162 (praktik standar logam), dan ASTM D4787 (untuk substrat beton).

Selanjutnya, kontraktor internasional harus menjalankan proses pengujian dengan mematuhi spesifikasi teknis berikut:

• NACE SP0188: Standar referensi utama dari AMPP ini mengatur pengujian diskontinuitas pada lapisan pelindung baru di atas permukaan konduktif. Standar ini juga merinci panduan pemakaian metode tegangan rendah dan tegangan tinggi.
• ASTM D5162: American Society for Testing and Materials menerbitkan standar ini untuk merinci prosedur operasional dan persyaratan peralatan deteksi cacat coating pada logam.
• ASTM D4787: Standar khusus ini mengatur verifikasi kontinuitas pelapis yang menutupi permukaan beton. Insinyur mengategorikan beton sebagai material konduktif karena kandungan air dan garam alami di dalamnya.

Pemilihan Metode dalam Prosedur Pelaksanaan Holiday Test

Secara umum, prosedur pelaksanaan holiday test membagi metode menjadi Wet Sponge Test (tegangan rendah) dan High Voltage Spark Test (tegangan tinggi). Perbedaan utama keduanya terletak pada ketebalan lapisan coating (Dry Film Thickness/DFT). Inspektur menggunakan spons basah untuk coating tipis di bawah 500 mikron, sementara mereka memilih spark test untuk coating tebal di atas 500 mikron.

Oleh karena itu, inspektur harus menyesuaikan pemilihan metode secara akurat dengan spesifikasi ketebalan lapisan kering sistem coating. Kesalahan memilih metode dapat memicu dampak fatal. Misalnya, instrumen tegangan tinggi akan membakar lapisan tipis yang sehat, sedangkan instrumen tegangan rendah gagal menemukan cacat pada lapisan tebal.

Panduan Menghitung Tegangan pada Prosedur Pelaksanaan Holiday Test

Standar internasional seperti ASTM G62 atau NACE SP0188 mendasarkan perhitungan tegangan (voltage) pada ketebalan kering lapisan (DFT). Inspektur harus menentukan voltase yang tepat agar prosedur pelaksanaan holiday test berhasil mendeteksi cacat tanpa merusak lapisan coating yang kondisinya baik.

Lebih lanjut, menentukan nilai tegangan listrik yang akurat sebelum memulai inspeksi merupakan langkah paling kritis. Jika teknisi memasukkan tegangan yang terlalu rendah, alat tidak sanggup menembus ketebalan udara di atas titik cacat. Sebaliknya, tegangan yang terlalu ekstrem akan menghancurkan kekuatan dielektrik material pelindung dan menciptakan lubang baru.

Rumus Standar ASTM G62 (Method B)

Inspektur menggunakan rumus empiris berikut untuk menghitung tegangan pengujian pada lapisan coating dengan ketebalan melampaui 500 mikron:

V = M × √T_c

Sebagai penjelasan rumus:
V mewakili tegangan pengujian (Volt)
T_c melambangkan ketebalan nominal lapisan kering (mils atau mikron, bergantung pada konstanta)
M bertindak sebagai konstanta pengali berdasarkan unit ketebalan:

• Apabila inspektur mengukur ketebalan (T_c) dalam satuan mils, mereka harus menggunakan konstanta M = 1250.
• Sementara itu, jika pengukuran menggunakan satuan mikron, inspektur menerapkan konstanta M = 250.

Contoh Perhitungan Kasus Lapisan 3LPE

Sebagai contoh, sebuah proyek pipa baja mengaplikasikan sistem coating 3LPE (Three-Layer Polyethylene) dengan ketebalan nominal 1000 mikron (39.37 mils). Berapakah tegangan uji yang harus teknisi atur pada instrumen detektor?

Menerapkan rumus ASTM G62 dengan satuan ketebalan mils menghasilkan perhitungan berikut:
V = 1250 × √39.37
V ≈ 1250 × 6.274
V ≈ 7.843 Volt (atau pembulatan menjadi 7.8 kV / 8 kV)

Dengan demikian, operator wajib mengatur tegangan kerja alat High Voltage Holiday Detector pada rentang 7.8 kV hingga 8 kV.

Tahapan Prosedur Pelaksanaan Holiday Test Langkah demi Langkah

Inspektur QA/QC menjalankan prosedur pelaksanaan holiday test secara sistematis dan bertahap. Proses ini bermula dari tahap persiapan permukaan, berlanjut ke kalibrasi alat, dan pemasangan grounding ke substrat logam.

Selanjutnya, operator melakukan penyapuan elektroda, lalu mengakhiri inspeksi dengan penandaan area cacat. Oleh karena itu, tim lapangan harus mengikuti instruksi terstruktur berikut untuk memastikan hasil audit lolos standar kualitas.

Tahap 1: Persiapan Permukaan dan Kalibrasi Alat

• Pembersihan Permukaan: Operator harus memastikan seluruh permukaan coating dalam kondisi kering dan bebas kontaminan. Adanya genangan air dapat menyebabkan korsleting arus listrik di luar area cacat sebenarnya.
• Pengukuran DFT Awal: Inspektur memverifikasi ketebalan lapisan kering menggunakan instrumen Coating Thickness Gauge untuk menetapkan nilai kalkulasi voltase.

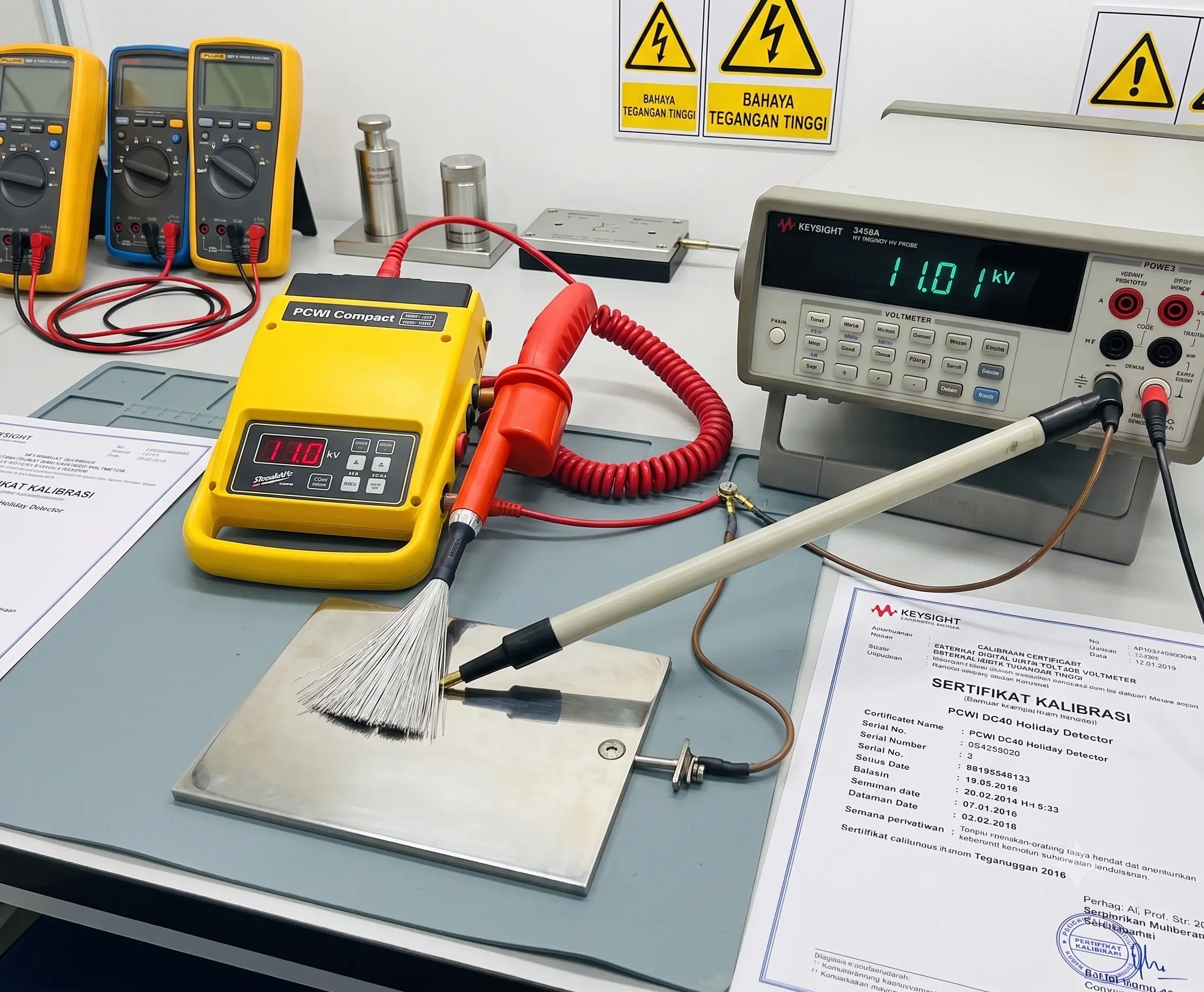

• Kalibrasi Alat: Teknisi menghidupkan unit instrumen, sangat disarankan menggunakan perangkat presisi tinggi seperti Holiday Detector dari Brand PCWI, lalu menyambungkan probe ke voltmeter eksternal. Langkah ini memastikan tegangan aktual yang alat keluarkan sesuai dengan layar indikator.

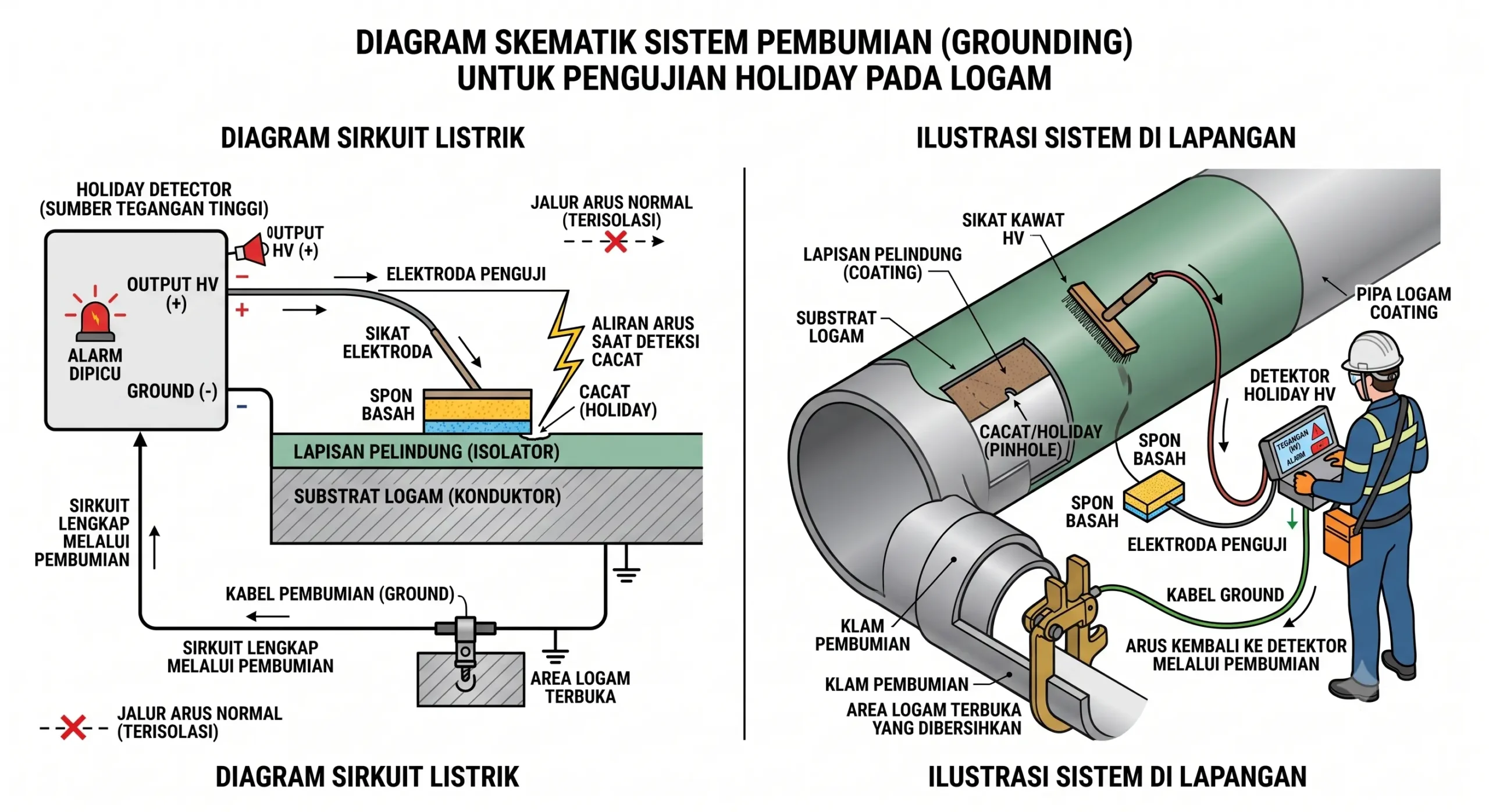

Tahap 2: Pengaturan Grounding (Pentanahan) yang Benar

Tim lapangan harus memasang sistem pentanahan (grounding) yang solid agar sensor detektor mencapai sensitivitas maksimal.

• Pertama, teknisi mengupas sedikit bagian coating pada ujung logam induk yang aman hingga permukaan logam bersih terlihat jelas.
• Kedua, operator menjepit klem kabel grounding dari alat detektor secara kuat pada logam bersih tersebut.
• Terakhir, inspektur memastikan klem penyambung menjepit kuat tanpa kelonggaran. Jika menguji tangki besar, kabel grounding bisa menyentuh tanah basah atau besi tulangan internal.

Tahap 3: Proses Scanning/Pengujian pada Area Kerja

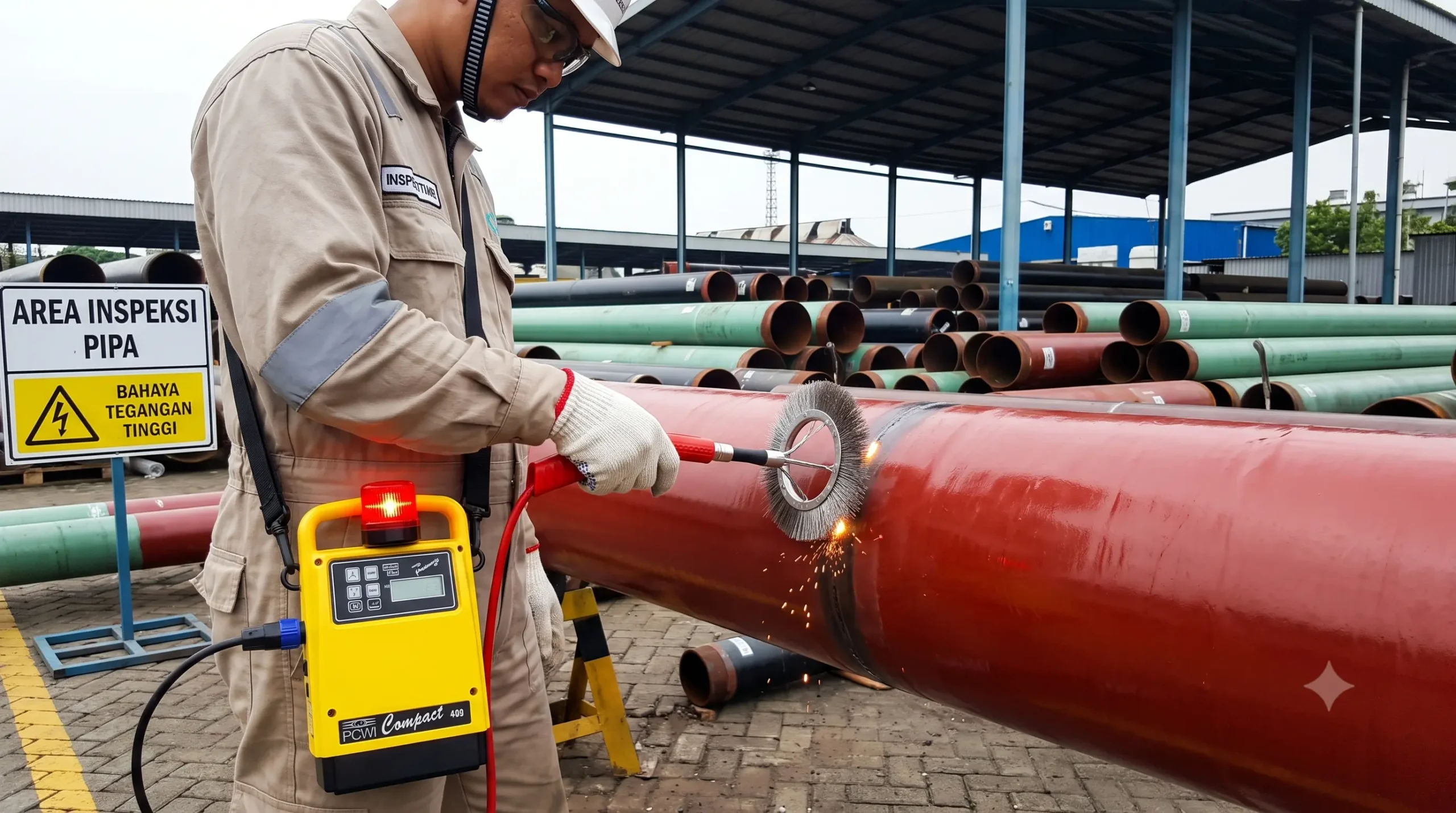

• Inspektur memilih elektroda penguji yang cocok dengan geometri benda kerja. Sebagai contoh, mereka menggunakan elektroda pegas melingkar untuk memeriksa pipa silinder.
• Operator menyalakan unit Holiday Detector dari Brand PCWI lalu mulai menyapukan elektroda di atas permukaan lapisan coating.
• Teknisi menjaga kecepatan gerak sapuan elektroda pada kisaran 200 mm/detik hingga maksimum 300 mm/detik. Gerakan yang terlalu cepat sering kali melewatkan cacat berukuran mikro.
• Selama penyapuan, inspektur mendengarkan alarm audio secara saksama dan mengawasi percikan api biru yang melompat menuju substrat logam.

Tahap 4: Penandaan (Marking) dan Perbaikan Defect

• Begitu alarm berbunyi, operator segera menghentikan gerakan elektroda.
• Inspektur menandai area cacat menggunakan kapur industri lalu menuliskan instruksi "REPAIR".
• Tim melanjutkan proses scanning ke seluruh sisa area kerja hingga tuntas.
• Aplikator coating melakukan perbaikan pada area bermasalah sesuai rekomendasi pabrikan material.
• Pada akhirnya, inspektur menguji ulang (re-testing) area perbaikan tersebut untuk memvalidasi pencapaian kualitas yang sempurna.

Aspek Keselamatan Kerja saat Menjalankan Prosedur Pelaksanaan Holiday Test

Manajemen proyek menjadikan Keselamatan dan Kesehatan Kerja (K3) sebagai prioritas utama saat menjalankan prosedur pelaksanaan holiday test. Mengingat instrumen ini menyalurkan listrik hingga 35 kV, penguji wajib memakai Alat Pelindung Diri (APD) isolatif lengkap.

Lebih lanjut, perusahaan melarang keras operator melakukan pengujian di area atmosfer yang mudah meledak atau saat kondisi hujan. Setiap personel lapangan wajib mematuhi regulasi K3 Migas dan Minerba melalui implementasi perlindungan berikut:

• Penggunaan Alat Pelindung Diri: Operator harus mengenakan sarung tangan keselamatan dari bahan karet isolasi listrik tegangan tinggi, beserta sepatu keselamatan bersol karet tebal.
• Kondisi Area Kerja yang Kering: Pengawas melarang teknisi mengoperasikan alat saat cuaca gerimis atau berkabut tebal. Genangan air sanggup menghantarkan arus tegangan tinggi langsung ke tubuh operator.
• Bahaya Atmosfer Mudah Terbakar: Petugas K3 melarang metode high voltage spark test beroperasi di dekat penyimpanan bahan bakar atau area solven. Percikan api dari elektroda dapat memicu ledakan katastrofik seketika.
• Peringatan bagi Pengguna Alat Pacu Jantung: Perusahaan melarang personel yang memakai alat pacu jantung mendekati area pengujian karena radiasi elektromagnetik dapat mengganggu fungsi alat medis tersebut.

Frequently Asked Questions (FAQ) Prosedur Pelaksanaan Holiday Test

Apakah prosedur pelaksanaan holiday test merusak lapisan coating?

Tidak, asalkan teknisi mengatur tegangan (voltase) yang sesuai dengan ketebalan lapisan (DFT) dan standar ASTM G62. Alat hanya akan menembus coating sehat jika operator memasukkan tegangan yang melampaui batas standar.

Bisakah inspektur mengaplikasikan pengujian ini di atas substrat beton?

Tentu saja. Industri mengklasifikasikan beton sebagai material konduktif karena kandungan air dan garam alami penyusunnya. Oleh karena itu, inspektur menerapkan standar khusus ASTM D4787 saat menguji beton.

Berapa kecepatan penyapuan elektroda yang standar sarankan?

Berdasarkan standar NACE SP0188, operator harus menjaga kecepatan gerak sapuan elektroda pada kisaran 200 mm/detik hingga maksimum 300 mm/detik. Hal ini mencegah cacat mikro terlewat sekaligus melindungi lapisan dari risiko terbakar.
