Dalam dunia konstruksi sipil dan pertambangan, kita sering mendengar istilah monitoring atau pemantauan pergerakan tanah. Salah satu alat “dokter” yang paling penting untuk mendiagnosa kesehatan tanah adalah Inclinometer.
Bayangkan Inclinometer seperti sebuah waterpass canggih yang dimasukkan jauh ke dalam perut bumi untuk melihat apakah tanah sedang bergeser atau longsor. Namun, alat canggih ini tidak akan berguna jika “rumah” atau pipanya (casing) dipasang dengan cara yang salah. Salah satu kesalahan fatal yang sering terjadi adalah Spiral Error.
Apa itu Spiral Error dan bagaimana cara melakukan grouting (pengecoran celah) yang benar agar pipa tetap lurus dan data akurat? Mari kita bahas langkah demi langkah.
Apa Itu Pipa Inclinometer dan Spiral Error?
Sebelum masuk ke teknis, kita perlu paham dulu dasarnya. Pipa Inclinometer (casing) adalah pipa khusus yang memiliki alur atau parit (grooves) di bagian dalamnya. Nantinya, sebuah sensor (probe) yang memiliki roda akan berjalan menelusuri alur ini dari bawah ke atas.
Spiral Error terjadi ketika pipa yang kita tanam di dalam tanah terpuntir atau melintir (twisting). Bayangkan rel kereta api yang melintir; tentu kereta akan berjalan ke arah yang salah, bukan? Jika pipa terpuntir saat proses grouting, sensor akan membaca arah pergerakan tanah yang salah. Akibatnya, insinyur bisa salah mengambil keputusan.
Masalah puntiran ini seringkali disebabkan oleh proses grouting yang tidak hati-hati.

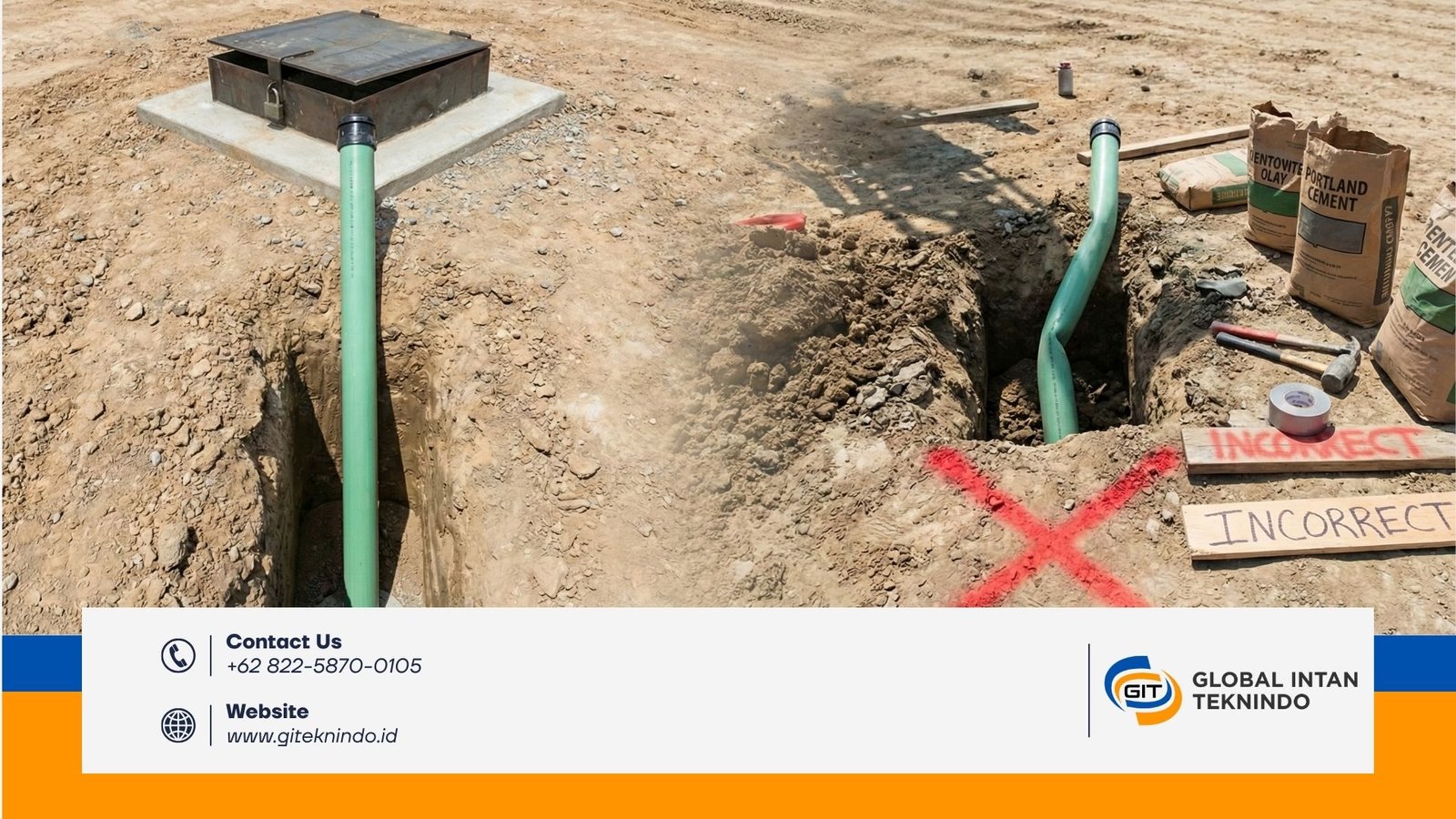

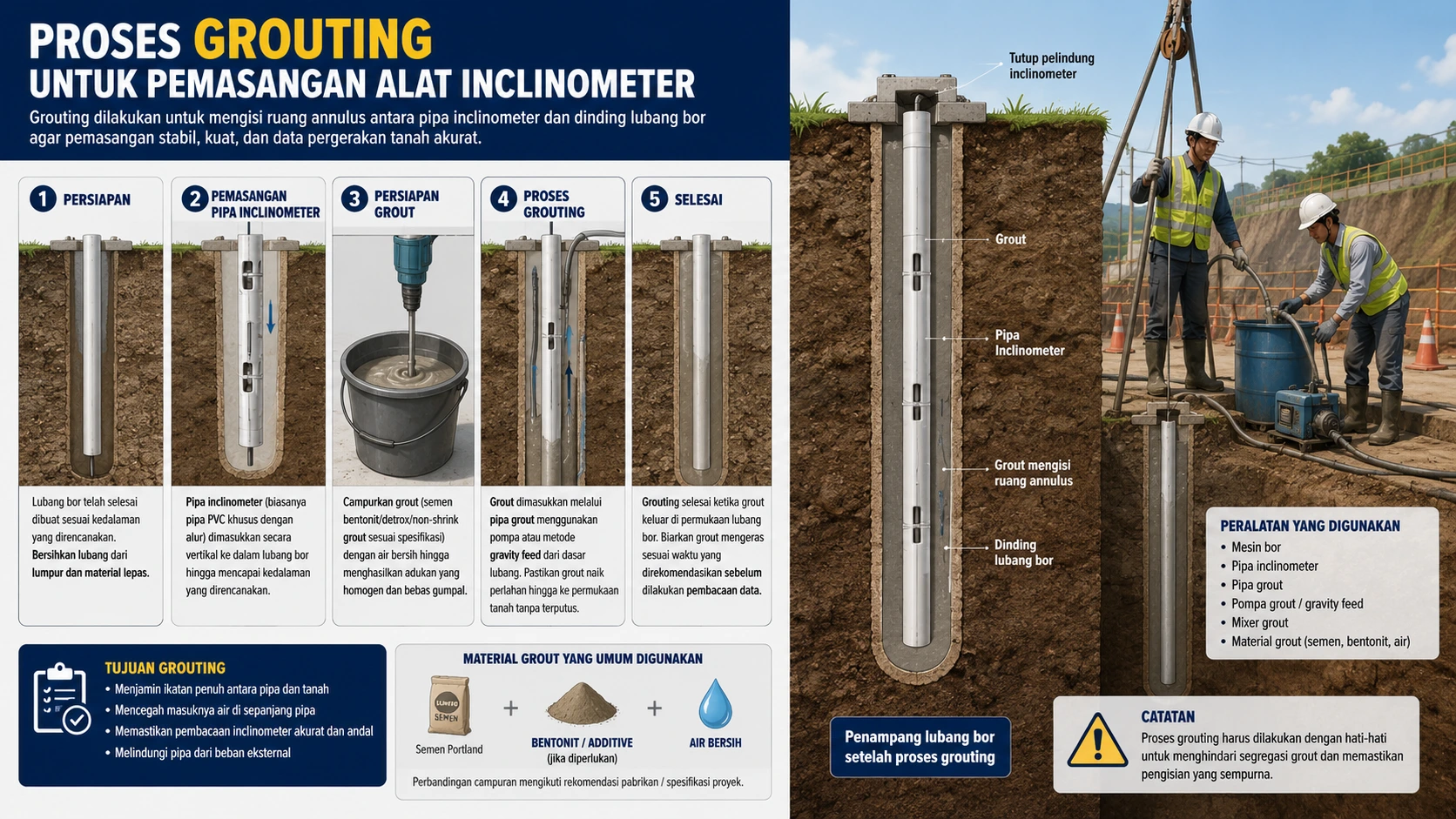

Prosedur Grouting Inclinometer
Tahap 1: Persiapan Lubang Bor (Borehole)
Langkah pertama untuk menghindari kegagalan adalah memastikan “rumah” bagi pipa ini layak huni. Lubang bor harus dibuat seliurus mungkin.
Jika lubang bor bergelombang atau miring tidak beraturan, pipa inclinometer akan dipaksa mengikuti bentuk lubang tersebut. Tekanan dari dinding tanah yang tidak rata akan membuat pipa tegang dan mudah terpuntir saat adonan semen dimasukkan.
Tips untuk Awam: Pastikan kontraktor pengeboran membersihkan lubang bor sampai bersih (flushing). Jangan sampai ada reruntuhan tanah atau kerikil di dasar lubang yang bisa mengganjal pipa.
Tahap 2: Merakit Pipa dengan Presisi
Pipa inclinometer biasanya datang dalam potongan sepanjang 3 meter. Potongan-potongan ini harus disambung. Di sinilah ketelitian diuji.
Saat menyambung pipa, pastikan alur di dalam pipa atas dan pipa bawah benar-benar sejajar. Biasanya sambungan ini dikunci menggunakan paku tembak (rivets), lem khusus, dan selotip tape kedap air.
Penyebab Spiral Error di sini: Jika Anda memutar paksa pipa saat menyambung, atau jika sambungan longgar, pipa akan mudah melintir saat terkena tekanan cairan semen (grout). Gunakan alat bantu pelurus saat merakit.
Tahap 3: Rahasia “Adonan” Grout (Campuran Semen)
Ini adalah bagian paling krusial yang sering disalahpahami. Banyak orang berpikir grouting inclinometer sama dengan mengecor tiang beton rumah yang harus keras. Itu Salah Besar!
Tujuan grouting inclinometer adalah mengisi celah antara pipa dan dinding tanah agar pipa bisa “menyatu” dengan tanah.
-
Jika semen terlalu keras: Pipa menjadi kaku seperti tiang pancang dan tidak bisa mengikuti pergerakan tanah.
-
Jika semen terlalu cair: Tidak bisa memegang pipa dengan baik.
Resep yang benar biasanya menggunakan campuran Semen, Air, dan Bentonite. Bentonite adalah sejenis tanah liat yang membuat adonan semen menjadi lebih lunak (seperti bubur kental) setelah kering. Konsistensi campuran harus mirip dengan kekerasan tanah di sekitarnya.
Tahap 4: Mengatasi Musuh Utama: Gaya Apung (Buoyancy)
Pernahkah Anda mencoba menenggelamkan bola plastik ke dalam ember berisi air? Bola itu akan melawan dan mencoba naik ke atas. Itulah gaya apung.
Pipa inclinometer itu ringan dan berisi udara. Saat kita menuangkan cairan grout (semen) ke dalam lubang bor (di sisi luar pipa), pipa tersebut akan mencoba mengapung ke atas. Jika pipa terdorong ke atas, sambungan-sambungan pipa akan tertekan dan pipa akan melintir (spiral).
Solusinya: Pemberat Air (Ballast) Sebelum melakukan grouting di bagian luar pipa, isi dulu bagian dalam pipa inclinometer dengan air bersih sampai penuh. Air ini berfungsi sebagai pemberat agar pipa diam di tempat dan tidak mengapung saat disemen. Jangan pernah melakukan grouting pada pipa yang kosong!
Tahap 5: Teknik Grouting Menggunakan Pipa Tremie
Kesalahan pemula yang paling sering terjadi adalah menuangkan adonan semen langsung dari atas lubang begitu saja. Mengapa ini berbahaya? Karena semen yang jatuh dari ketinggian akan menimpa pipa, menyebabkan guncangan, dan tidak mengisi celah bawah dengan sempurna.
Cara yang Benar: Gunakan pipa kecil tambahan yang disebut Pipa Tremie.
-
Masukkan selang/pipa tremie sampai ke dasar lubang bor (di celah antara tanah dan pipa inclinometer).
-
Pompa adonan grout melalui tremie.
-
Adonan akan mengisi lubang bor mulai dari dasar, lalu perlahan naik ke atas.
-
Seiring adonan naik, tarik pipa tremie perlahan ke atas, tapi pastikan ujung tremie selalu terendam di dalam cairan grout yang baru keluar.
Metode ini mencegah terjebaknya gelembung udara dan memastikan tekanan semen merata di sekeliling pipa, sehingga meminimalkan risiko pipa terpuntir.
Tahap 6: Tahapan Pengecoran (Stage Grouting)
Jika lubang bor sangat dalam (misalnya lebih dari 30 meter), jangan melakukan grouting sekaligus sampai penuh dalam satu waktu.
Tekanan hidrostatis dari cairan semen yang sangat tinggi bisa meremukkan pipa plastik inclinometer atau memaksanya melintir karena panas yang dihasilkan saat semen mengeras (hidrasi).
Lakukan secara bertahap:
-
Lakukan grouting setinggi 10-15 meter dulu.
-
Biarkan agak mengeras (setting) selama beberapa jam.
-
Lanjutkan lagi lapisan di atasnya.
Ini adalah teknik sabar yang sangat ampuh untuk menjaga kelurusan alur pipa dan menghindari spiral error.

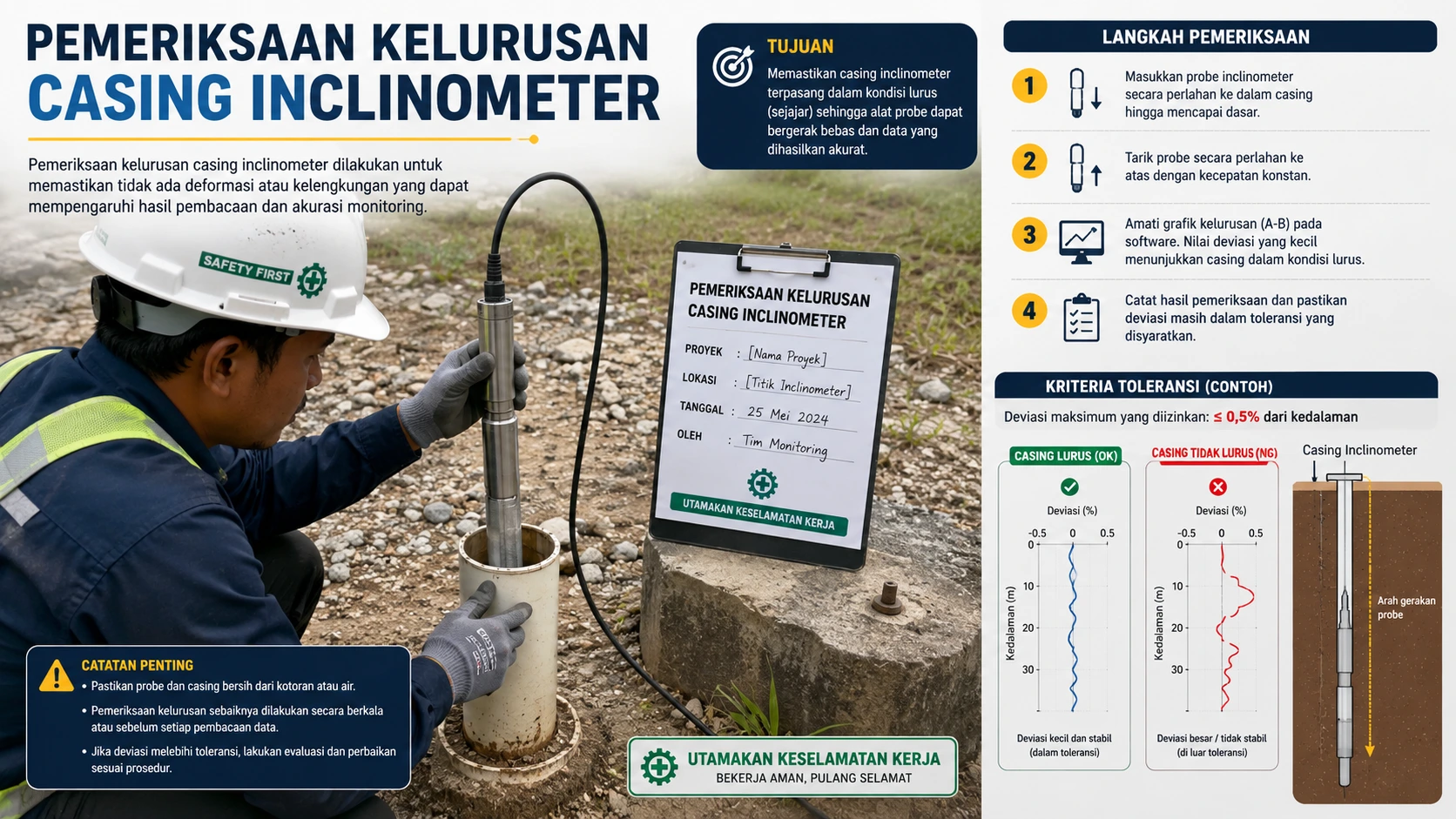

Tahap 7: Pengecekan Akhir dan Perlindungan
Setelah proses grouting selesai dan semen mengeras (biasanya 24 jam), pekerjaan belum selesai. Anda perlu melakukan pengecekan visual.
Lihatlah ke dalam pipa (bisa menggunakan senter atau kaca pantul). Pastikan alur (groove) yang di bagian atas masih segaris lurus dengan alur yang terlihat di bawah. Jika terlihat berputar seperti laras senapan, maka spiral error telah terjadi. Namun, jika prosedur di atas diikuti, risiko ini sangat kecil.
Terakhir, pasang tutup pelindung di permukaan tanah dan kunci. Inclinometer kini siap dibaca menggunakan alat probe sensor.
Kesimpulan
Menghindari Spiral Error pada instalasi inclinometer sebenarnya bukan tentang peralatan yang mahal, melainkan tentang prosedur yang disiplin. Kunci utamanya adalah:
-
Lubang bor yang bersih.
-
Sambungan pipa yang lurus.
-
Isi pipa dengan air (ballast) untuk melawan gaya apung.
-
Gunakan campuran Bentonite agar tidak terlalu keras.
-
Gunakan pipa tremie dan lakukan bertahap.
Dengan mengikuti panduan ini, data pergerakan tanah yang Anda dapatkan akan akurat, dan keselamatan proyek konstruksi pun lebih terjamin. Ingat, data yang salah lebih berbahaya daripada tidak ada data sama sekali.
