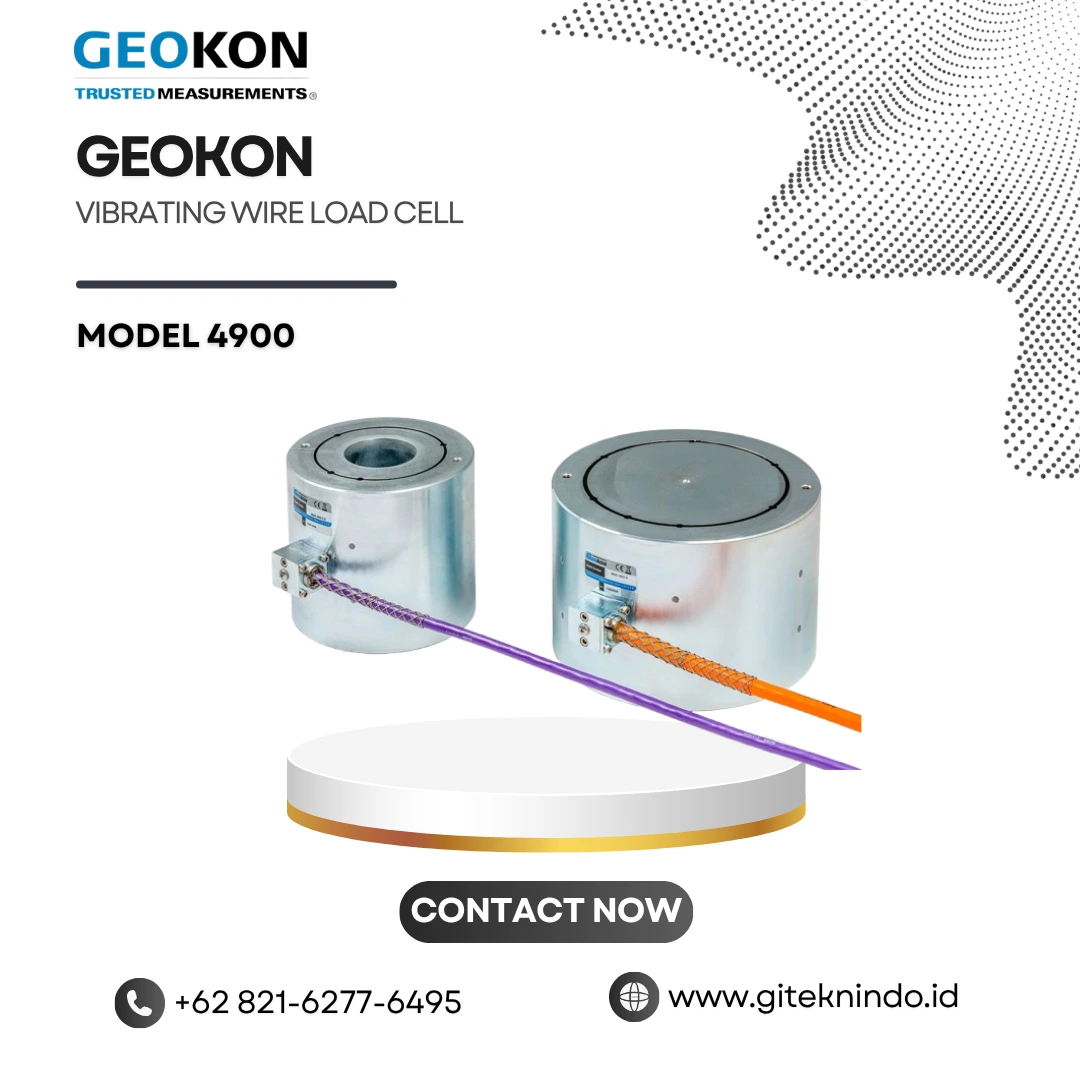

Vibrating Wire Load Cell Geokon Model 4900 adalah sel beban berkualitas tinggi yang dirancang untuk mengukur beban secara akurat dan andal pada berbagai aplikasi geoteknik dan struktural. Geokon merancang alat ini untuk pemantauan jangka panjang pada struktur kritis seperti bendungan, terowongan, dan fondasi dalam.
Alat ini terdiri dari silinder baja berkekuatan tinggi dengan 3, 4, atau 6 vibrating wire strain gauge yang ditempatkan di sekeliling keliling sel. Ketika beban diberikan, silinder akan mengalami deformasi mikro, dan strain gauge akan mengukur perubahan regangan tersebut. Keunggulan utama dari sistem vibrating wire adalah sinyalnya yang digital dan dapat ditransmisikan melalui kabel dalam jarak yang sangat jauh tanpa kehilangan kualitas. Hasil pengujian menjadi indikator utama kinerja struktur dan keamanan konstruksi.
Vibrating Wire Load Cell Geokon Model 4900 menawarkan fleksibilitas dan keandalan pengujian yang unggul. Sebagai contoh, alat ini tersedia dalam berbagai kapasitas dari 100 kN hingga 10.000 kN. Selanjutnya, Anda dapat memilih konfigurasi dengan 3, 4, atau 6 strain gauge untuk berbagai tingkat akurasi dan kemampuan rata-rata. Tidak hanya itu, alat ini dilengkapi termistor internal untuk pengukuran suhu dengan rentang -80°C hingga +150°C dan akurasi ±0.5°C. Dengan demikian, vibrating wire load cell Geokon Model 4900 menjadi solusi ideal untuk proyek geoteknik, konstruksi bendungan, pemantauan tiang pancang, dan inspeksi struktur di seluruh Indonesia.
Mengapa Memilih Vibrating Wire Load Cell Geokon Model 4900?
Perancang merancang Vibrating Wire Load Cell Geokon Model 4900 sebagai sel beban premium untuk aplikasi geoteknik dan struktural. Pertama, akurasi mencapai ±0.5% dari skala penuh (Full Scale) dengan resolusi 0.025% FS, memberikan data yang sangat andal untuk analisis struktural. Kedua, konstruksi dari baja berkekuatan tinggi membuatnya tahan terhadap kondisi lapangan yang keras. Ketiga, penggunaan beberapa strain gauge (3, 4, atau 6 buah) memungkinkan rata-rata pembacaan untuk meminimalkan efek pembebanan yang tidak merata (beban eksentrik). Keempat, rentang suhu operasi mencapai -20°C hingga +80°C dengan kemampuan over range hingga 150% dari skala penuh. Kelima, termistor internal memungkinkan kompensasi suhu untuk hasil yang lebih akurat. Dengan demikian, Anda dapat mengoptimalkan proses pemantauan struktur dan quality control dengan data yang terpercaya.
Cara Kerja Vibrating Wire Load Cell Geokon Model 4900
Prinsip kerja alat ini didasarkan pada teknologi vibrating wire yang telah terbukti keandalannya selama puluhan tahun. Operator memasang sel beban pada posisi yang akan diukur bebannya, seperti di bawah tiang pancang, pada angkur tanah, atau pada penyangga terowongan. Ketika beban bekerja pada sel, silinder baja akan mengalami deformasi mikro.
Strain gauge vibrating wire yang terpasang di sekeliling sel akan mengukur perubahan regangan ini. Setiap gauge terdiri dari kawat baja yang bergetar pada frekuensi tertentu. Ketika regangan berubah, tegangan pada kawat berubah, yang menyebabkan perubahan frekuensi getaran. Pembaca (readout) seperti GK-403 atau GK-404 akan mengukur frekuensi ini dan mengkonversinya menjadi nilai beban.
Spesifikasi Teknis Vibrating Wire Load Cell Geokon Model 4900
Model: Geokon 4900
Tipe: Vibrating Wire Load Cell (Sel Beban Kawat Getar)
Kapasitas terukur: 100 kN – 10.000 kN (berbagai pilihan)
Akurasi: ±0.5% dari skala penuh (Full Scale)
Resolusi: 0.025% dari skala penuh
Rentang suhu operasi: -20°C hingga +80°C
Over range (beban berlebih): 150% dari skala penuh
Jumlah strain gauge: 3, 4, atau 6 (tergantung konfigurasi)
Diameter dalam: Solid (pejal), 25, 50, 75, 100, 125, 150, 200, 250 mm
Termistor: Tersedia (rentang -80°C hingga +150°C, akurasi ±0.5°C)
Kompatibilitas pembaca: GK-403, GK-404, GK-405
Material: Baja berkekuatan tinggi
Garansi: 13 bulan dari Geokon
Aplikasi Vibrating Wire Load Cell Geokon Model 4900 di Berbagai Sektor
Insinyur geoteknik dan struktural menggunakan alat ini untuk pemantauan beban pada berbagai elemen struktur. Sebagai contoh, pada proyek pembangunan bendungan di Jawa Barat, teknisi memasang sel beban di bawah pondasi bendungan untuk memantau gaya angkat dan stabilitas. Hasil pengukuran membantu mereka memastikan keamanan struktur selama fase konstruksi dan operasi.
Industri konstruksi terowongan menggunakan alat ini untuk memantau beban pada penyangga terowongan (tunnel supports) dan struts. Pengukuran beban yang akurat memungkinkan tim proyek menyesuaikan metode konstruksi secara real-time untuk mencegah kegagalan struktural. Hasil pengujian membantu mereka mendeteksi perubahan beban yang dapat membahayakan keselamatan pekerja.
Laboratorium pengujian tanah dan pondasi menggunakan alat ini untuk uji beban tiang (pile load tests). Klien mereka adalah kontraktor dan konsultan yang harus mematuhi standar kualitas konstruksi internasional. Hasil uji yang akurat dan terdokumentasi dengan baik membantu klien memenuhi regulasi dan memastikan keamanan struktur. Departemen R&D juga menggunakan alat ini untuk mengembangkan metode pemantauan struktur baru. Oleh karena itu, Vibrating Wire Load Cell Geokon Model 4900 menjadi instrumen kunci dalam pemantauan geoteknik, quality control konstruksi, dan penelitian perilaku struktur.
Referensi teknis resmi: Situs Resmi Geokon Model 4900 | Manual Instruksi Geokon 4900 (PDF)
