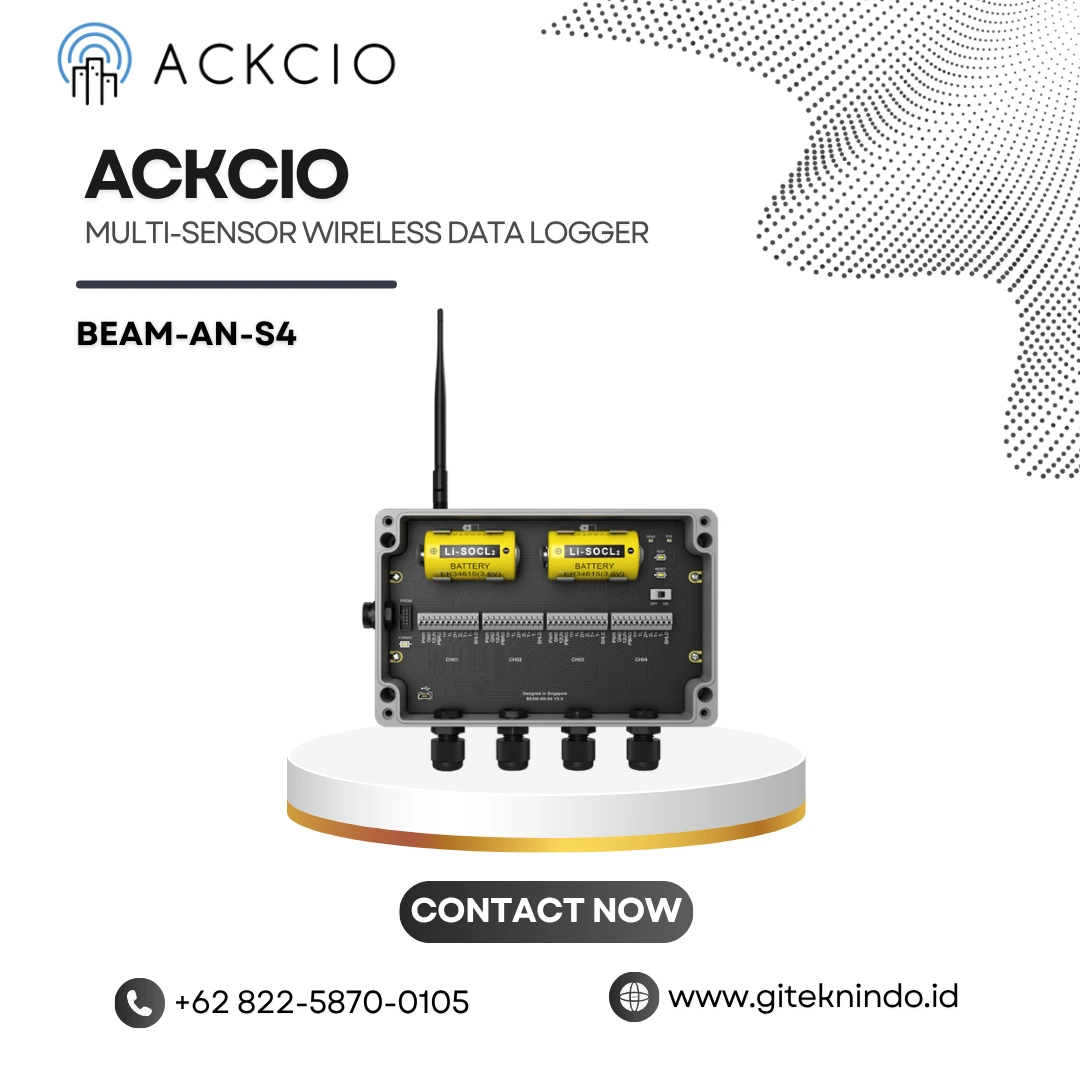

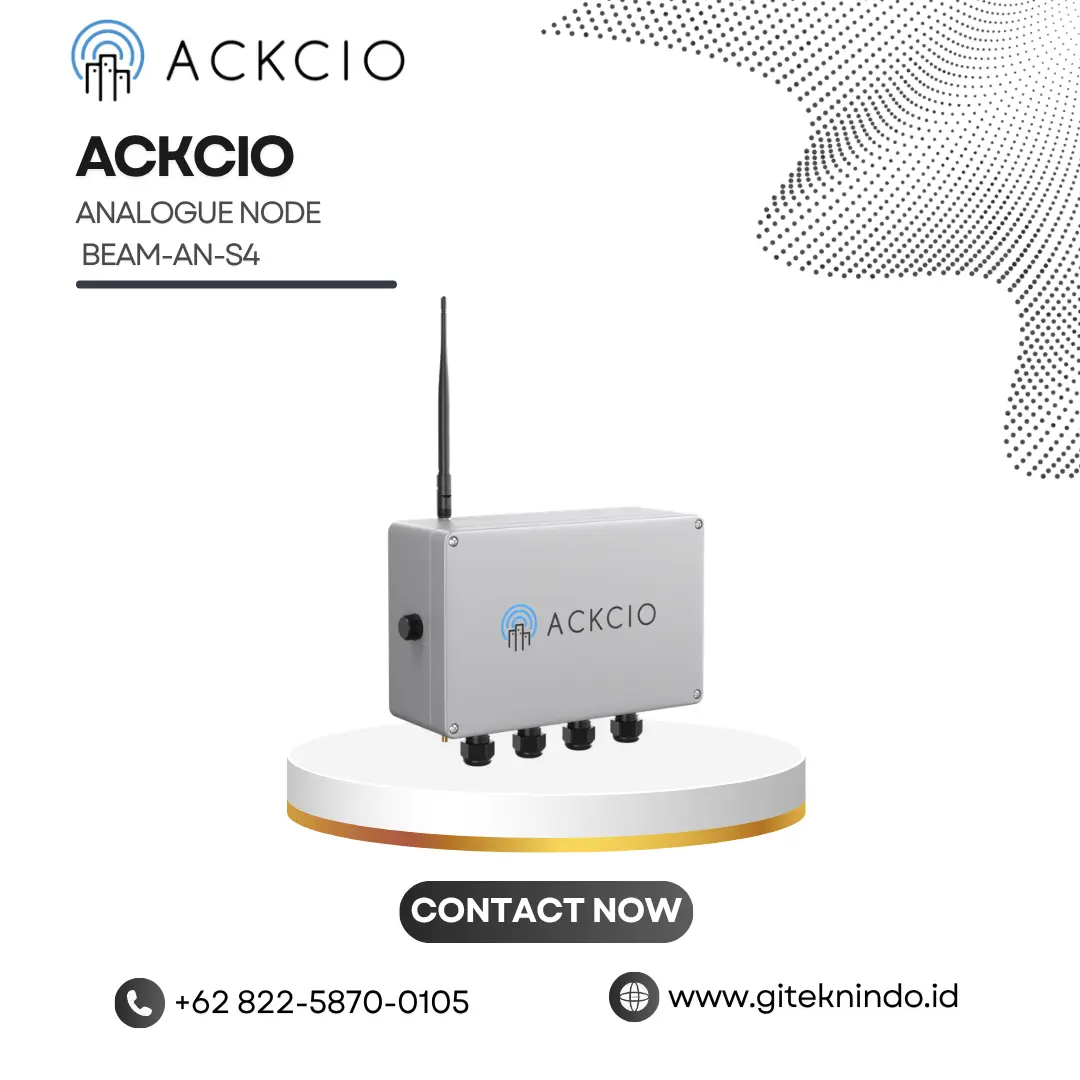

Ackcio Analogue Node Wireless Data Logger BEAM-AN-S4

Ackcio BEAM-AN-S4 adalah node data logger nirkabel untuk empat sensor analog sekaligus: 8 input diferensial + 4 kanal termistor yang dibaca lewat ADC 24-bit, lalu diteruskan lewat jaringan Ackcio Mesh (hingga 5 km line-of-sight, multi-hop) ke gateway. Satu node menggantikan empat node satu-sensor di lokasi yang instrumennya berdekatan — satu instalasi, satu titik Mesh, satu jadwal ganti baterai. Bodi aluminium die-cast IP67 berukuran 220 × 140 × 80 mm, ditenagai 2 baterai D-Cell Li-SOCl₂ dengan estimasi masa pakai 8–36 bulan tergantung interval sampling. Pilihan tepat untuk klaster instrumen: casing inclinometer + piezometer di satu sumur pantau, atau deret sensor pada satu penampang bendungan.

Berminat membeli alat ini yang disediakan oleh PT Global Intan Teknindo? Hubungi kami melalui:

PT Global Intan Teknindo

Katalog Produk Katalog Ackcio Analogue Node Wireless Data Logger BEAM-AN-S4PDF · 1.0 MB · 5 halaman
Download
SKU: BEAM-AN-S4 Kategori: , Brand:

Deskripsi

Ackcio BEAM-AN-S4 adalah analogue node dalam sistem pemantauan nirkabel Ackcio: sebuah data logger kecil bertenaga baterai yang dipasang di dekat empat sensor analog di lapangan, membaca datanya secara berkala, dan meneruskannya tanpa kabel lewat jaringan Ackcio Mesh. Node ini adalah jawaban untuk lokasi yang instrumennya berdekatan, satu casing inclinometer dengan beberapa piezometer di sekitarnya, satu penampang bendungan dengan deret sensor, atau satu area tambang dengan beberapa titik ukur — yang selama ini butuh empat node satu-sensor, empat instalasi, dan empat jadwal baterai.

Posisinya dalam sistem: sensor → BEAM-AN-S4 → jaringan Mesh → Ackcio Digital Node BEAM-DG sebagai gateway → platform data. Konfigurasi node dan pemantauan jaringan dilakukan dari aplikasi Ackcio Nimbus di Android.

Satu Node untuk Empat Instrumen: Kapan Ini Menang

Keuntungan AN-S4 bukan sekadar “lebih banyak sensor”, tapi ekonomi per kanal di lokasi yang berdekatan:

  • Satu instalasi, bukan empat. Satu bodi, satu braket BEAM-BK-LG, satu kunjungan pemasangan untuk empat instrumen — bukan empat node yang masing-masing dipasang, dikonfigurasi, dan dirawat.
  • Satu titik di jaringan Mesh. Empat instrumen berbagi satu hop menuju gateway, jadi topologi jaringannya lebih sederhana dan satu node yang mati tidak memutus empat titik ukur yang tersebar.
  • Satu jadwal ganti baterai. Dua sel D-Cell melayani keempat sensor sekaligus; tim lapangan mengganti baterai di satu tempat, bukan empat titik yang tersebar.

Sebaliknya, bila keempat titik ukur itu berjauhan — masing-masing satu instrumen di lokasi berbeda — empat BEAM-AN-S1 tetap pilihan yang benar. AN-S4 menang di klaster, AN-S1 menang di titik tersebar.

Sensor Apa Saja yang Bisa Disambungkan

BEAM-AN-S4 membaca hampir semua sensor analog geoteknik dan struktural yang umum, menurut jenis outputnya. Keempat sensor boleh beda jenis — tiap kanal independen:

  • Tegangan (±10 V) — misalnya transducer tekanan dan sensor perpindahan beroutput tegangan; resolusi 0,0001 V, akurasi ±0,05% FS.
  • Current loop (0–20 mA) — standar transmitter industri 4–20 mA; resolusi 0,005 mA, akurasi ±0,05% FS.
  • Wheatstone bridge — load cell dan strain gauge (memakai adaptor wheatstone bridge); resolusi 1 µV/V, akurasi 0,1% FS.
  • Potensiometer — sensor perpindahan/pergeseran jenis potensiometrik.
  • Termistor (4 kanal terpisah) — pengukuran suhu −20°C s.d. +80°C, akurasi ±0,2°C; cocok untuk string termistor atau suhu pendamping tiap sensor.

Node juga memberi daya ke sensornya: output terkonfigurasi 5 V, 12 V, atau 24 V, plus output tetap −12 V dan 5 V (PBRG), dengan waktu pemanasan sensor yang bisa diatur (1 detik s.d. 2 menit) agar baterai tidak boros. Pengkabelannya memakai terminal push-in CAGE CLAMP.

Satu batas yang perlu jelas: sensor vibrating wire (piezometer VW, strain gauge VW) tidak dibaca node ini — pasangannya adalah BEAM-VW-S8 untuk multi-sensor VW, atau BEAM-VW-S1 untuk satu sensor VW. Salah memilih jenis node adalah kesalahan pemesanan yang paling sering terjadi di sistem ini.

Cara Kerja Jaringan Ackcio Mesh

Setiap node meneruskan data node lain (multi-hop, hingga 12 hop, hingga 50 node per jaringan), sehingga jangkauan tidak berhenti pada jarak pandang satu node ke gateway: tautan tunggal mencapai 5 km line-of-sight, ±1 km di perkotaan, dan ±500 m di bawah tanah. Untuk titik yang terhalang topografi, Repeater Node BEAM-RN memperpanjang jalur. Seluruh transmisi terenkripsi AES-128 end-to-end. Bila satu node mati, jaringan menyusun ulang jalurnya sendiri — data dari node lain tetap sampai.

Pertanyaan yang Sering Diajukan

Sensor saya vibrating wire, apakah bisa memakai node ini?

Tidak. BEAM-AN-S4 membaca sensor analog (tegangan, arus, wheatstone bridge, potensiometer, termistor). Sensor vibrating wire memakai BEAM-VW-S8 untuk multi-sensor, atau BEAM-VW-S1 untuk satu sensor. Cek jenis output sensor Anda sebelum memesan — ini penentu jenis node.

Apakah keempat sensor harus berjenis sama?

Tidak. Tiap kanal independen — satu node bisa membaca misalnya load cell (wheatstone bridge), transducer tekanan (tegangan), transmitter 4–20 mA, dan termistor secara bersamaan, selama totalnya empat sensor analog + hingga empat termistor.

Kenapa baterainya bisa lebih pendek dari AN-S1 pada interval 5 menit?

Karena dua sel baterai memberi daya ke empat sensor sekaligus, sedangkan AN-S1 satu sel untuk satu sensor. Pada interval 5 menit estimasi AN-S4 8 bulan berbanding AN-S1 12 bulan. Keunggulan AN-S4 muncul pada interval 15 menit ke atas (18–36 bulan). Untuk pemantauan geoteknik lambat, interval 30–60 menit adalah pilihan normal.

Bagaimana bila sensornya lebih dari empat?

Tambah satu node lagi — AN-S4 kedua untuk klaster berikutnya, atau AN-S1 untuk titik tambahannya yang terpisah. Satu jaringan Mesh menampung hingga 50 node, jadi penambahan node tidak mengubah arsitektur sistemnya.

Spesifikasi

Spesifikasi Ackcio BEAM-AN-S4
Dukungan sensor 4 sensor (8 input diferensial analog + 4 input single-ended termistor)
ADC 24-bit (22 true bit), auto-kalibrasi dan auto-range, filter Sinc-3 penolak noise 50–60 Hz
Sensor tegangan Rentang ±10 V, resolusi 0,0001 V, akurasi ±0,05% FS
Sensor current loop Rentang 0–20 mA, resolusi 0,005 mA, akurasi ±0,05% FS
Sensor wheatstone bridge & potensiometer Resistansi minimum 120 Ohm, resolusi 1 µV/V, akurasi 0,1% FS (via adaptor wheatstone bridge)
Termistor −20°C s.d. +80°C (termistor 3K), resolusi 0,1°C, akurasi ±0,2°C; 4 kanal
Catu daya untuk sensor Output terkonfigurasi 5 V @ 100 mA, 12 V @ 90 mA, 24 V @ 40 mA; output tetap −12 V @ −20 mA (12VN), 5 V @ 40 mA (PBRG)
Pengkabelan Push-in CAGE CLAMP (0,2–1,5 mm² / 24–16 AWG)
Jaringan Ackcio Mesh, multi-hop hingga 12 hop, hingga 50 node per jaringan, enkripsi AES-128 end-to-end
Jangkauan per tautan Hingga 5 km line-of-sight, ±1 km perkotaan, ±500 m bawah tanah (pada daya pancar 30 dBm)
Baterai 2 × D-Cell Li-SOCl₂ 3,6 V, kapasitas rekomendasi 19 Ah; estimasi 8–36 bulan tergantung interval sampling
Perangkat lunak Ackcio Nimbus (Android) untuk setup perangkat, pemantauan jaringan, dan troubleshooting
Proteksi Proteksi surja, proteksi hubung singkat output daya, proteksi suplai terbalik, ESD 15 kV
Dimensi & berat 220 × 140 × 80 mm, 1,7 kg, aluminium die-cast
Suhu operasional & proteksi lingkungan −40°C s.d. +80°C, IP67
Braket pemasangan BEAM-BK-LG (serbaguna: vertikal/horizontal/tiang)
Sertifikasi FCC: 2AT8M-AN-S4-V3X0, IC: 27349-ANS4V3X0, CE/RED, Anatel (Brasil)

Fitur Unggulan

  • Efisiensi Skala Pemantauan: Kemampuan membaca 4 sensor sekaligus mengurangi jumlah node nirkabel yang perlu dipasang di lapangan, menghemat biaya dan waktu instalasi.
  • Konsumsi Daya Ultra-Rendah: Menggunakan komponen CPU Arm Cortex-M3 hemat energi yang memastikan konsumsi arus sangat rendah (<20µA pada mode idle) meskipun melayani banyak sensor.
  • Konfigurasi Daya Variatif: Memiliki opsi output power 5V, 12V, 24V yang dapat disesuaikan, serta output tetap -12V dan 5V (PBRG) untuk mengakomodasi spesifikasi instrumen yang berbeda-beda.
  • Daya Tahan Ekstra: Rangkaian elektronik terlindungi penuh dari lonjakan arus (surge), korsleting, hingga tegangan tembus impuls 500V.
  • Jaringan Mesh multi-hop hingga 12 hop dan 50 node, satu hop melayani empat instrumen sekaligus
  • Estimasi baterai 8–36 bulan dari 2 baterai D-Cell, tergantung interval sampling (paling awet pada interval 30 menit ke atas)
  • Setup dan troubleshooting dari aplikasi Ackcio Nimbus (Android), tanpa membuka node di lapanga.

Aplikasi

Instalasi pemantauan terpusat yang melibatkan beberapa instrumen geoteknik di satu area yang berdekatan: kumpulan inclinometer dan piezometer di satu sumur pantau, deret sensor pada satu penampang bendungan atau tanggul, instrumen struktural kompleks di area pertambangan dan proyek sipil strategis, khususnya lokasi tanpa listrik PLN dan jalur kabel yang tidak praktis. Contoh pemasangan tipikal: inclinometer + piezometer + load cell di satu lokasi lereng, atau beberapa transducer tekanan di sepanjang satu galian.
