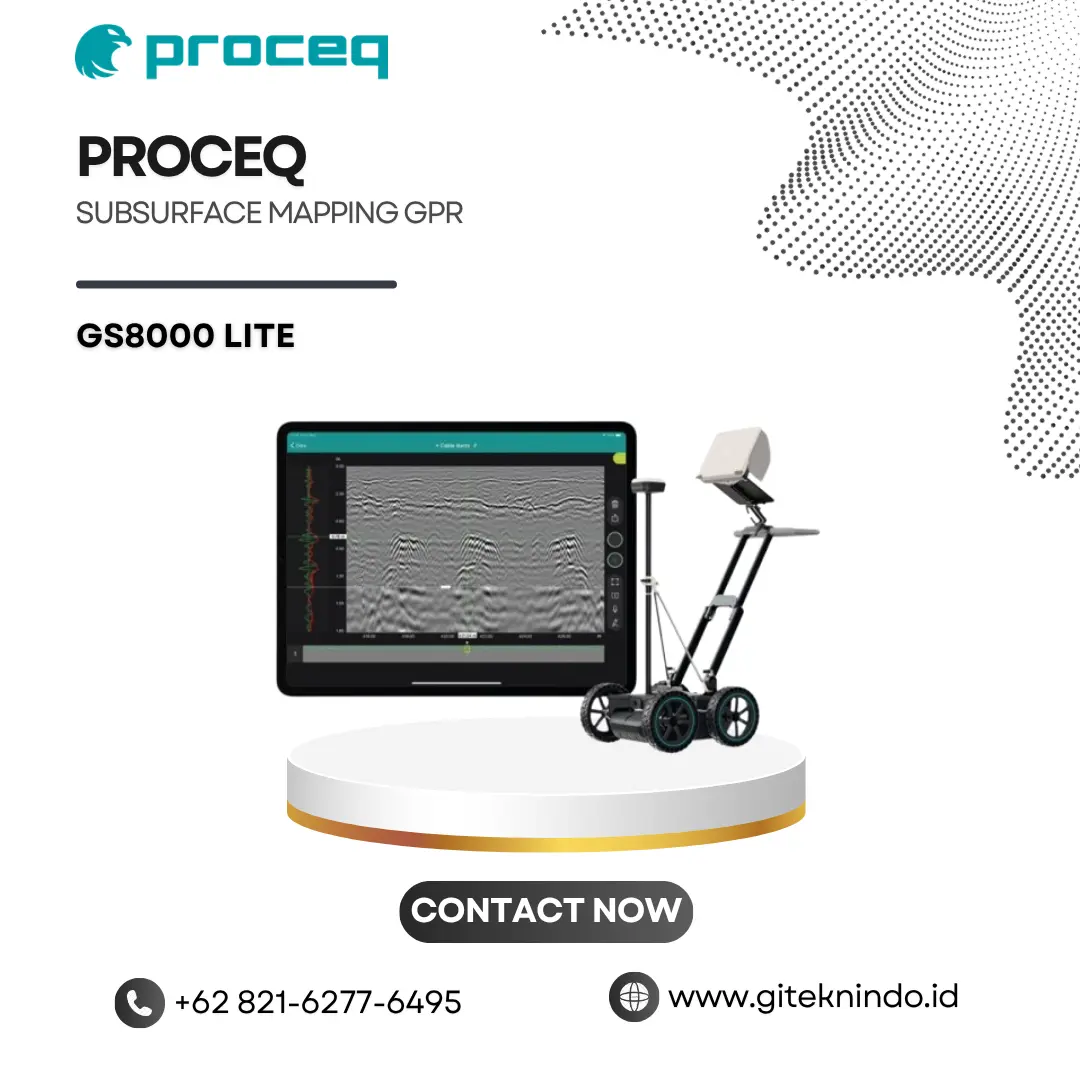

Subsurface Mapping GPR GS8000 Lite adalah sistem Ground Penetrating Radar (GPR) yang ringkas dan ramah pengguna untuk investigasi bawah tanah yang cepat dan efisien. Proceq merancang alat ini untuk profesional yang membutuhkan data andal di lapangan tanpa prosedur setup yang rumit. Baik untuk menemukan utilitas terkubur, memeriksa hambatan bawah tanah, atau memetakan fitur bawah permukaan, GS8000 Lite membuat pekerjaan lebih mudah tanpa mengorbankan akurasi.
GS8000 Lite hadir dalam desain yang ringan dan portabel, dengan berat hanya 0.7 kg dan dimensi 145×145×70 mm. Alat ini dapat dioperasikan dengan iPad Pro melalui aplikasi Proceq GPR Live, memberikan visualisasi 2D dan 3D secara real-time saat Anda berjalan di atas area yang dipindai. Teknologi ini memungkinkan digitalisasi temuan lapangan langsung ke peta dan ekspor ke CAD/GIS.
Subsurface Mapping GPR GS8000 Lite menawarkan kemudahan penggunaan dan portabilitas yang unggul. Sebagai contoh, alat ini menggunakan teknologi Stepped-Frequency Continuous Wave (SFCW) dengan rentang frekuensi 40-3440 MHz dan bandwidth efektif 3200 MHz. Selanjutnya, Anda dapat mendeteksi objek sekecil 1 cm di bawah permukaan. Tidak hanya itu, sistem GNSS multiband (GPS + Glonass + Galileo + Beidou) dengan akurasi real-time 1-5 cm memastikan lokasi temuan yang presisi. Dengan demikian, GS8000 Lite menjadi solusi ideal untuk deteksi utilitas, inspeksi jalan, survey arkeologi, dan berbagai proyek konstruksi di seluruh Indonesia.
Mengapa Memilih Subsurface Mapping GPR GS8000 Lite?
Proceq merancang GS8000 Lite sebagai GPR portabel yang menggabungkan teknologi canggih dengan kemudahan penggunaan. Pertama, teknologi SFCW memberikan bandwidth ultra-lebar dengan rentang frekuensi 40-3440 MHz, menghilangkan trade-off antara resolusi dan kedalaman penetrasi. Kedua, berat hanya 0.7 kg dan dimensi yang ringkas membuatnya sangat portabel dan mudah dibawa ke mana saja. Ketiga, sistem GNSS multiband terintegrasi menangkap data lokasi secara bersamaan dengan data GPR, memungkinkan digitalisasi temuan lapangan langsung ke peta. Keempat, ketahanan baterai 3.5 jam dengan power bank off-the-shelf mendukung pemindaian sepanjang hari kerja. Dengan demikian, Anda dapat mengoptimalkan proses pemetaan bawah tanah dan pengambilan keputusan proyek dengan data yang terpercaya.
GS8000 Lite memiliki tingkat perlindungan IP65 yang membuatnya tahan debu dan percikan air, sehingga dapat digunakan di berbagai kondisi lapangan. Alat ini juga kompatibel dengan berbagai standar dan pedoman internasional untuk pemetaan utilitas bawah tanah.
Cara Kerja Subsurface Mapping GPR GS8000 Lite
Prinsip kerja GS8000 Lite didasarkan pada teknologi Stepped-Frequency Continuous Wave (SFCW) GPR. Alat ini memancarkan gelombang radio dengan rentang frekuensi yang sangat lebar (40-3440 MHz) ke dalam tanah. Gelombang ini merambat melalui material bawah permukaan dan memantul kembali ketika bertemu dengan perubahan sifat listrik pada antarmuka antara berbagai material, seperti pipa, kabel, rongga, atau lapisan tanah yang berbeda.
Antena GS8000 Lite menerima gelombang pantulan ini dan sistem memprosesnya untuk menghasilkan gambaran penampang bawah tanah (radargram). Dengan bandwidth yang sangat lebar, GS8000 Lite dapat menghasilkan resolusi tinggi untuk objek dangkal sekaligus penetrasi yang cukup untuk objek dalam, semua dalam satu pemindaian.
Data yang terkumpul ditampilkan secara real-time pada layar iPad Pro yang terhubung melalui aplikasi Proceq GPR Live. Pengguna dapat melihat penampang 2D dan 3D dari bawah tanah saat berjalan di atas area yang dipindai. Data lokasi dari GNSS terintegrasi secara otomatis dengan data GPR, memungkinkan pembuatan peta digital yang akurat. Hasil pemindaian dapat langsung diekspor ke CAD atau GIS untuk perencanaan proyek lebih lanjut.
Spesifikasi Teknis Subsurface Mapping GPR GS8000 Lite
Model: Proceq GS8000 Lite
Tipe: Ground Penetrating Radar (GPR) untuk Pemetaan Bawah Tanah
Teknologi radar: Stepped-frequency Continuous-Wave GPR
Rentang frekuensi termodulasi: 40 – 3440 MHz
Effective bandwidth: 3200 MHz
Ukuran target minimum yang terdeteksi: 1 cm
Scan rate: 500 Hz
Kecepatan akuisisi: Hingga 80 km/jam
GNSS receiver: Multiband GPS + Glonass + Galileo + Beidou
Akurasi GNSS real-time: Typ. 1 – 5 cm
Dimensi (P x L x T): 145 × 145 × 70 mm
Berat: 0.7 kg
Catu daya: 4 × baterai AA (termasuk)
Ketahanan baterai: 3.5 jam (dengan power bank off-the-shelf)
Tingkat perlindungan: IP65
Aplikasi Subsurface Mapping GPR GS8000 Lite di Berbagai Sektor
Kontraktor konstruksi dan utilitas menggunakan GS8000 Lite untuk locating dan mapping utilitas bawah tanah sebelum penggalian. Sebagai contoh, pada proyek pembangunan infrastruktur di Jakarta, tim menggunakan GS8000 Lite untuk memetakan jaringan pipa air dan kabel listrik bawah tanah. Hasil pemindaian real-time membantu tim menghindari kerusakan infrastruktur yang ada dan mencegah kecelakaan kerja. Proyek berjalan lebih aman dan efisien tanpa penundaan yang tidak perlu.
Insinyur sipil dan geoteknik menggunakan GS8000 Lite untuk survey geofisika dan investigasi bawah permukaan. Alat ini membantu dalam identifikasi rongga bawah tanah, lapisan tanah, dan struktur geologi lainnya. Data yang akurat membantu dalam perencanaan fondasi dan desain struktur.
Arkeolog dan peneliti menggunakan GS8000 Lite untuk eksplorasi situs purbakala tanpa melakukan penggalian yang merusak. Teknologi ini memungkinkan deteksi struktur bawah tanah, seperti fondasi bangunan kuno, makam, atau artefak lainnya. Pendekatan non-invasif ini menjaga integritas situs arkeologi sambil memberikan wawasan berharga tentang masa lalu.
Departemen pemeliharaan jalan dan infrastruktur menggunakan GS8000 Lite untuk inspeksi jalan dan pavemen. Alat ini dapat mendeteksi rongga di bawah permukaan jalan, retakan, atau kerusakan struktural lainnya sebelum menjadi masalah yang lebih serius. Pemeliharaan preventif menjadi lebih efektif dan efisien.
