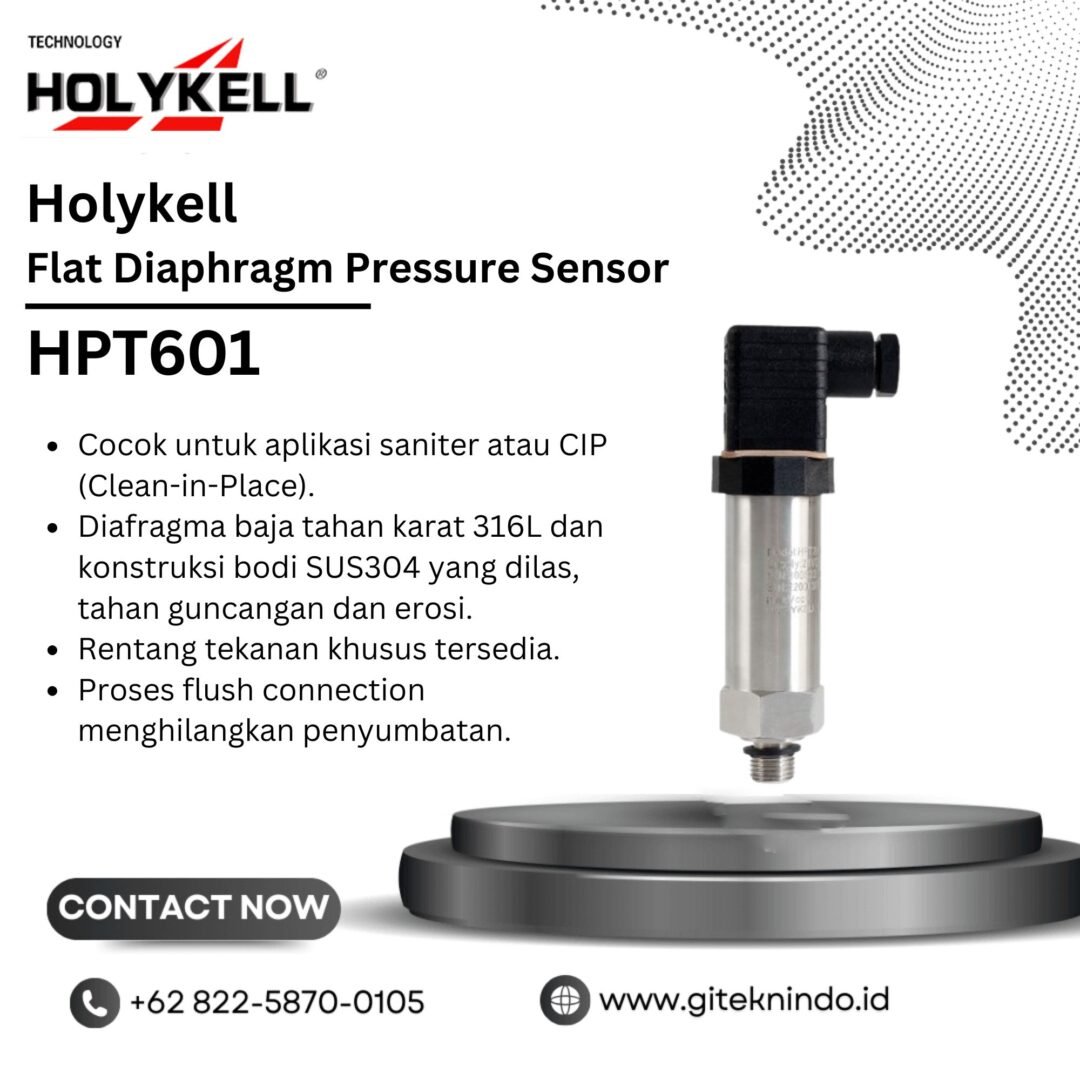

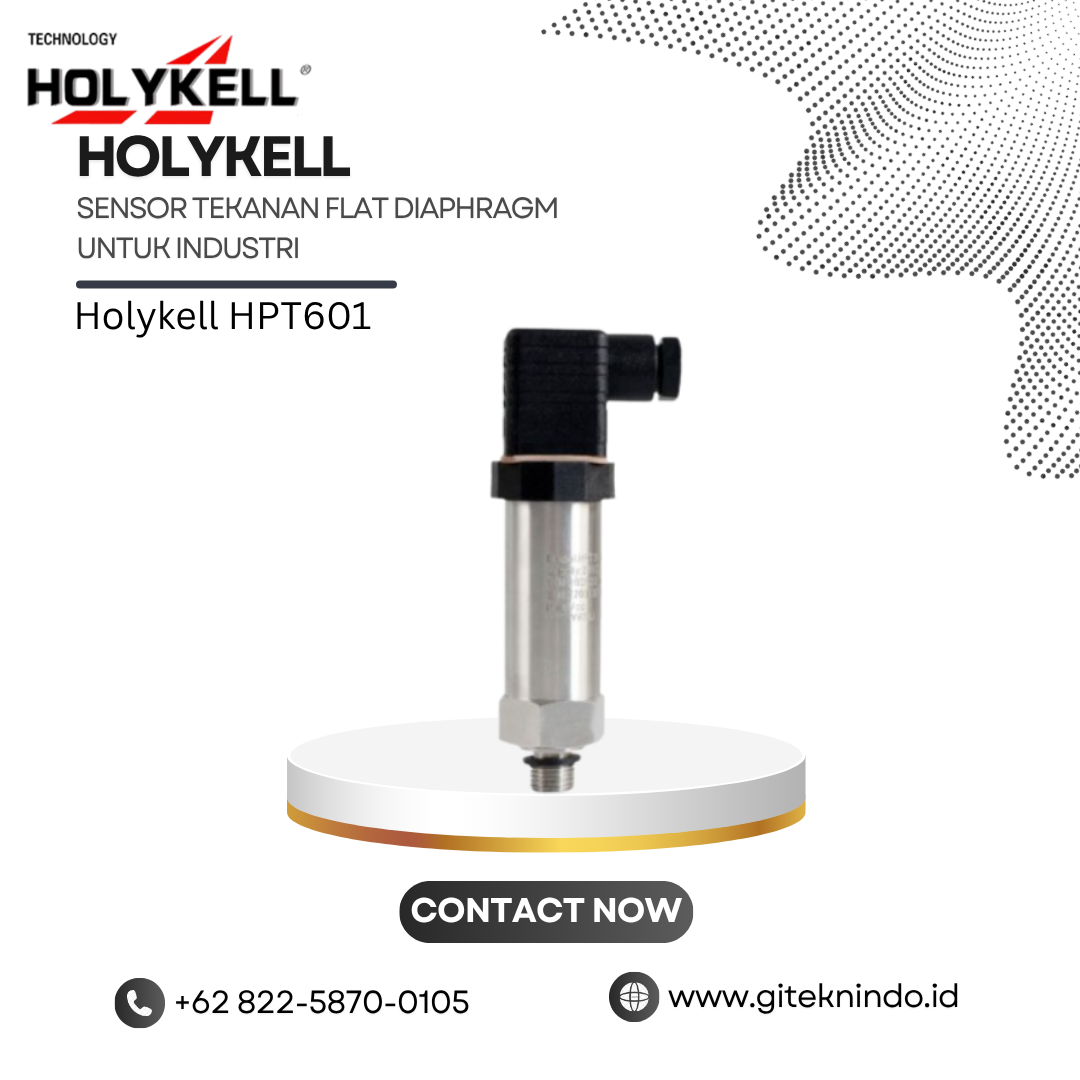

Sensor Tekanan Flat Diaphragm Holykell HPT601
Sensor Tekanan Flat Diaphragm Holykell HPT601 merupakan pressure sensor untuk memantau tekanan dan level cairan pada berbagai proses industri. Holykell mengembangkan perangkat ini dengan flat diaphragm yang menghadap langsung ke media. Karena itu, desain tersebut cocok untuk proses yang membutuhkan kebersihan dan pengukuran pada media dengan karakteristik khusus.
HPT601 menggunakan diafragma stainless steel 316L dan bodi SUS304. Konstruksi tersebut memberikan kekuatan mekanis sekaligus mendukung penggunaan pada lingkungan industri. Selain itu, sambungan proses memakai konstruksi las penuh sehingga sistem memperoleh pemisahan yang baik antara media dan komponen pengukuran.
Flat Diaphragm untuk Media Sulit
Flat diaphragm menjadi bagian penting dalam rancangan HPT601. Permukaan diafragma berada langsung pada area proses sehingga media tidak perlu melewati saluran tekanan yang sempit. Dengan demikian, desain ini membantu mengurangi risiko penyumbatan akibat material yang menempel atau membawa partikel.
Karakteristik tersebut mendukung pengukuran pada cairan kental, pasta, material adhesif, media yang mengkristal, serta cairan dengan kandungan partikel. Oleh sebab itu, HPT601 memiliki keunggulan pada proses yang sering menghadapi kendala clogging pada sensor konvensional.
Mendukung Proses Sanitary dan CIP
HPT601 mendukung kebutuhan proses sanitary dan Clean-in-Place (CIP). Permukaan diafragma yang menyatu dengan area proses membantu operator membersihkan titik pengukuran secara lebih praktis. Selain itu, desain tersebut mengurangi ruang yang berpotensi menahan sisa media.
Karena itu, sensor ini sesuai untuk fasilitas yang menjalankan prosedur pembersihan secara rutin. Holykell juga menempatkan HPT601 sebagai sensor untuk aplikasi sanitary pada industri makanan, minuman, farmasi, serta proses filling dan packing.
Akurasi hingga ±0,5% F.S.
HPT601 menawarkan akurasi standar ±0,5% F.S. pada kondisi pengukuran yang ditentukan. Pengguna juga dapat memilih konfigurasi dengan akurasi ±0,25% F.S. melalui opsi khusus. Dengan pilihan tersebut, teknisi dapat menyesuaikan tingkat presisi dengan kebutuhan sistem monitoring.
Selain itu, sensor memiliki respons pengukuran hingga ≤10 ms. Karakteristik ini memungkinkan HPT601 mengikuti perubahan tekanan dengan cepat. Oleh karena itu, sensor cocok untuk sistem yang membutuhkan pembacaan tekanan secara responsif.
Rentang Tekanan dan Koneksi Fleksibel
HPT601 menyediakan rentang tekanan mulai dari aplikasi tekanan rendah hingga 600 bar pada konfigurasi tertentu. Pengguna dapat memilih range sesuai tekanan kerja sistem. Pemilihan tersebut penting agar sensor memperoleh resolusi pengukuran yang sesuai tanpa melampaui batas operasionalnya.
Dari sisi instalasi, HPT601 mendukung koneksi G1/2″, G1″, M20 × 1,5, dan Clamp Ø50 mm. Pilihan tersebut memberikan fleksibilitas bagi teknisi ketika mengintegrasikan sensor dengan perpipaan, tangki, atau sistem proses yang sudah tersedia.
Kompensasi Temperatur Digital
Perubahan temperatur dapat memengaruhi hasil pembacaan pressure sensor. HPT601 menggunakan kompensasi temperatur digital untuk menjaga karakteristik pengukuran pada kondisi kerja yang berubah. Sensor mendukung temperatur kerja -40°C hingga 80°C untuk media non-korosif.
Selain itu, Holykell menyediakan konfigurasi dengan cooling extension untuk aplikasi temperatur tinggi. Konfigurasi tersebut dapat menangani temperatur media hingga sekitar 150°C. Dengan demikian, teknisi dapat menyesuaikan sensor dengan kebutuhan proses melalui pemilihan varian yang tepat.
Pilihan Output untuk Sistem Monitoring
HPT601 menyediakan beberapa pilihan output, termasuk 4–20 mA, 0–5 V, 0–10 V, 0,5–4,5 V, dan RS485 Modbus RTU. Pilihan tersebut memudahkan integrasi dengan PLC, controller, data logger, maupun perangkat akuisisi data.
Selanjutnya, pilihan catu daya juga mendukung berbagai kebutuhan instalasi. Konfigurasinya mencakup 5 VDC, 7–30 VDC, 8–30 VDC, 13–30 VDC, 3,5–36 VDC, dan 12 VDC sesuai varian. Karena itu, teknisi dapat memilih konfigurasi yang sesuai dengan sistem kelistrikan pada lokasi pemasangan.
Aplikasi pada Industri Makanan dan Farmasi
HPT601 cocok untuk proses makanan, minuman, susu, serta cairan sanitary. Desain flat diaphragm membantu proses yang membutuhkan kebersihan dan pembersihan rutin. Selain itu, konstruksi sensor mendukung kebutuhan pengukuran pada mesin filling dan packing.
Pada sektor farmasi, sensor dapat membantu pemantauan tekanan atau level cairan dalam proses produksi. Holykell juga mencantumkan dosing technology sebagai salah satu aplikasi seri HPT601/HPT602. Dengan konfigurasi output yang sesuai, sistem dapat mengirimkan data pengukuran ke perangkat kontrol.
Monitoring Tangki dan Level Cairan
Selain proses sanitary, HPT601 mendukung pengukuran level berbasis tekanan. Tekanan hidrostatik pada titik pemasangan dapat menjadi parameter untuk memperkirakan ketinggian cairan dalam tangki atau reservoir.
Aplikasi tersebut mencakup tangki air, tangki bahan bakar, reservoir, suplai air, irigasi, pengolahan air, refinery, metalurgi, industri kaca, dan pengolahan air limbah. Dengan cakupan tersebut, HPT601 dapat mendukung kebutuhan monitoring pada berbagai sektor industri.
Solusi Pengukuran Tekanan Industri
Sensor Tekanan Flat Diaphragm Holykell HPT601 menggabungkan flat diaphragm, diafragma 316L, bodi SUS304, kompensasi temperatur digital, respons cepat, serta beragam pilihan output. Kombinasi tersebut mendukung kebutuhan pengukuran tekanan dan level pada proses industri dengan karakteristik media yang beragam.
Dengan memilih pressure range, koneksi, output, dan konfigurasi temperatur yang tepat, teknisi dapat menyesuaikan HPT601 dengan kebutuhan sistem. Karena itu, sensor ini menjadi pilihan praktis untuk aplikasi sanitary, pengolahan cairan, monitoring tangki, serta berbagai proses industri lainnya.
