Deskripsi

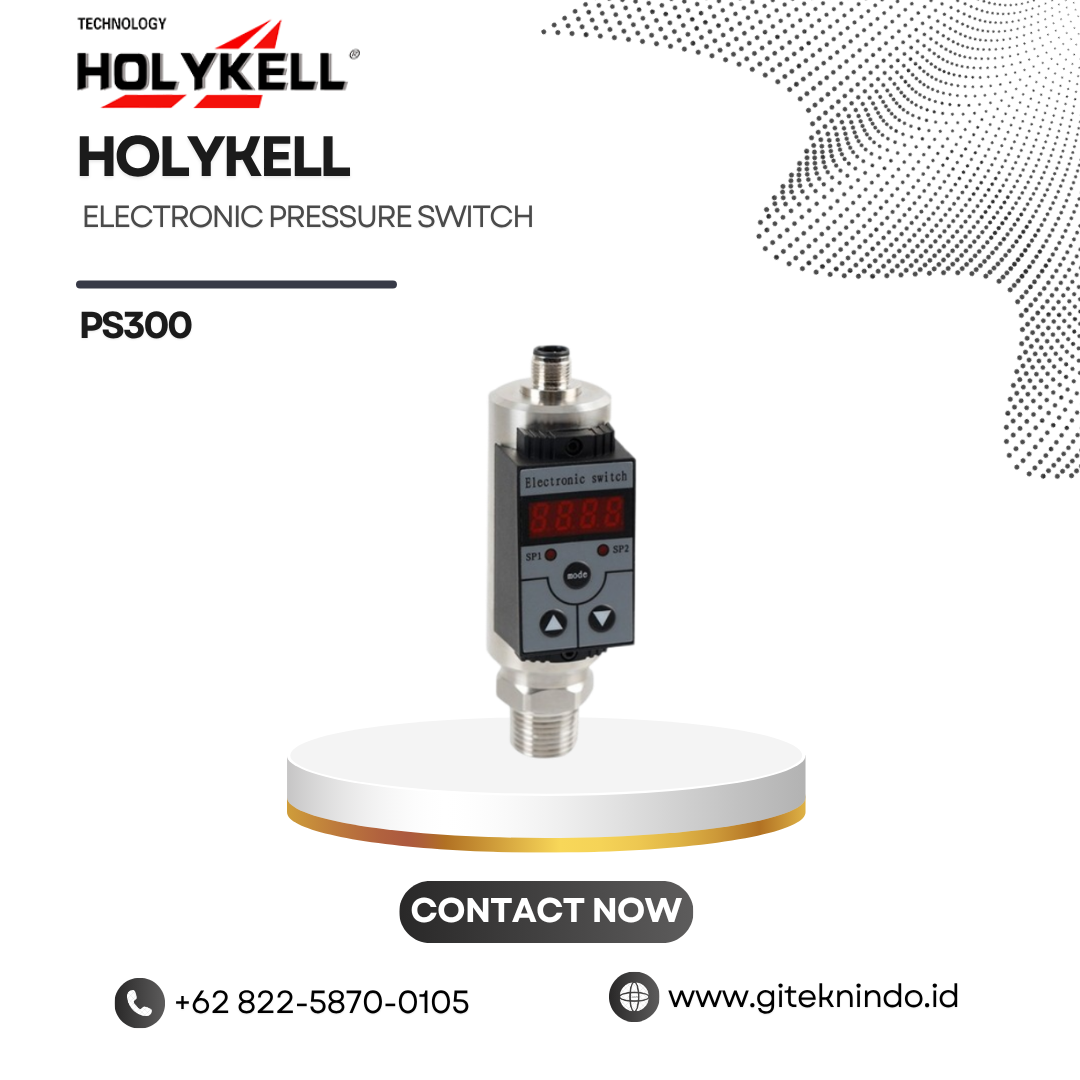

PS300 Electronic Pressure Switch

Electronic Pressure Switch PS300 membantu operator melakukan pengukuran sekaligus kontrol tekanan pada sistem industri. PS300 menggabungkan pressure sensing, pembacaan nilai, output signal, dan switch control dalam satu perangkat. Teknologi diaphragm berisi silicone oil isolation menangkap perubahan tekanan, lalu rangkaian elektronik memproses sinyal tersebut untuk menghasilkan data dan perintah kontrol.

Model PS300 menawarkan dua channel switch output dengan kapasitas hingga 1,2 A. Operator dapat menentukan titik switch sesuai kebutuhan sistem dan mengatur respons terhadap perubahan tekanan. Fitur ini membuat PS300 tidak hanya membaca tekanan, tetapi juga membantu sistem menjalankan fungsi kontrol otomatis.

Pengukuran dan Kontrol Tekanan

PS300 mendukung gauge pressure, absolute pressure, dan sealed gauge pressure melalui konfigurasi tertentu. Pilihan pressure range mencakup rentang dari -1 bar hingga 1 bar dan range positif hingga 1000 bar. Konfigurasi tertentu juga menyediakan pilihan hingga 15.000 psi.

Akurasi pengukuran mencapai ±0,5% F.S. pada 25°C, sedangkan unit display memiliki akurasi hingga ±0,1% F.S. Rentang angka pada display berada di -1999 hingga 9999, sehingga operator dapat membaca berbagai nilai tekanan dari indikator lokal.

Long-term stability berada pada sekitar 0,1% F.S. ±0,05%. Karakteristik ini membantu menjaga hasil pembacaan tetap konsisten selama pemakaian jangka panjang.

LED Display dan Pengaturan Lokal

Operator dapat membaca nilai tekanan melalui 4-digit LED display pada bagian depan unit. Tampilan lokal mempermudah pengecekan saat teknisi melakukan commissioning, inspeksi, atau pengaturan sistem.

Tombol pada unit memberi akses langsung ke berbagai parameter. Teknisi dapat mengatur switch point, parameter kontrol, serta fungsi lain tanpa bergantung sepenuhnya pada perangkat eksternal.

Selain itu, indikator node action membantu operator mengenali kondisi kerja switch secara visual. Saat sistem mencapai titik pengaturan, LED memberikan informasi kepada operator sehingga proses pemeriksaan berlangsung lebih cepat.

Dua Channel Switch Output

PS300 menyediakan dua channel switch output untuk kebutuhan kontrol tekanan. Pengguna dapat memanfaatkan konfigurasi PNP atau NPN sesuai kebutuhan sistem kontrol.

Teknisi dapat menentukan switch point berdasarkan nilai tekanan yang ingin dikontrol. Fungsi delay pada aksi switch juga membantu sistem menghindari respons yang terlalu cepat ketika tekanan mengalami perubahan sesaat.

Kapasitas beban mencapai 1,2 A pada kondisi yang ditentukan Holykell. Pengguna juga dapat memilih konfigurasi dengan satu atau dua switch yang sekaligus membawa 4–20 mA sebagai output analog.

Kombinasi output switch dan analog memberi fleksibilitas untuk sistem yang membutuhkan kontrol sekaligus pemantauan tekanan. PLC atau controller dapat menerima sinyal dari unit, sementara operator tetap memperoleh informasi dari indikator lokal.

Response Cepat dan Daya Tahan

PS300 memiliki response time hingga ≤5 ms sehingga sistem dapat merespons perubahan tekanan dengan cepat. Karakteristik ini mendukung aplikasi yang membutuhkan kontrol tekanan dalam waktu singkat.

Daya tahan switch juga mencapai ≥1 juta siklus pada pengujian 0–100% F.S. dan temperatur 25°C. Kemampuan tersebut mendukung penggunaan berulang pada sistem yang menjalankan fungsi switching secara rutin.

Safe overload mencapai 150% F.S., sedangkan burst pressure mencapai 300% F.S. Pengguna tetap perlu memilih pressure range berdasarkan kondisi aktual agar sistem bekerja dalam batas operasinya.

Material dan Koneksi

Body PS300 memakai 304 stainless steel sebagai material standar. Konfigurasi tertentu juga mendukung 1Cr18Ni9Ti stainless steel. Bagian diaphragm menggunakan 316L stainless steel untuk kebutuhan kontak dengan media.

Sistem menyediakan pilihan filling oil berupa silicone oil atau fluorocarbon oil untuk oxygen service. Pengguna dapat menentukan jenis konfigurasi berdasarkan karakteristik media dan kebutuhan proses.

Pada sisi pressure connection, PS300 menawarkan beberapa pilihan, termasuk G1/4″ male, G1/2″ male, 1/8″ NPT male, 1/4″ NPT male, 1/2″ NPT male, dan 1/2″ NPT female melalui konfigurasi yang tersedia.

Koneksi elektronik menggunakan M12 4-pole IP65 sebagai salah satu pilihan. Holykell juga menyediakan M12×1-5P dan DIN43650 sesuai konfigurasi produk.

Perlindungan dan Kondisi Kerja

Housing PS300 memiliki rating IP65 untuk membantu menjaga bagian internal dari debu dan paparan air pada kondisi pemasangan yang sesuai. Sistem bekerja pada temperatur -20°C hingga 80°C, sedangkan temperature compensation standar mencakup -10°C hingga 60°C.

Zero temperature drift mencapai 0,03% F.S./°C untuk tekanan hingga 100 kPa dan 0,02% F.S./°C untuk tekanan di atas 100 kPa. Karakteristik ini membantu menjaga kestabilan hasil pengukuran ketika temperatur berubah.

Konsumsi daya maksimum berada di bawah 1 W. Nilai tersebut mendukung kebutuhan sistem kontrol yang menginginkan konsumsi energi rendah pada perangkat instrumentasi.

Putaran Pressure Interface

Salah satu fitur praktis PS300 terletak pada pressure interface yang dapat berputar hingga 330°. Teknisi dapat mengubah orientasi koneksi agar posisi unit lebih sesuai dengan kebutuhan instalasi.

Fleksibilitas orientasi ini membantu ketika ruang pemasangan terbatas atau posisi port pada mesin tidak memungkinkan pemasangan dari satu arah saja. Teknisi dapat menentukan posisi yang lebih nyaman untuk koneksi dan pembacaan indikator.

Aplikasi Industrial

PS300 mendukung kebutuhan kontrol dan monitoring tekanan pada berbagai bidang. Sistem hydraulic pressure controller dapat memanfaatkan switch output untuk merespons perubahan tekanan. Pada industrial automation, operator dapat mengintegrasikan PS300 dengan PLC atau controller untuk menjalankan logika kontrol.

Untuk tank liquid level control, pengguna dapat memanfaatkan pengukuran tekanan sebagai parameter kontrol level. Industri petrochemical juga dapat memanfaatkan pressure switch untuk kebutuhan monitoring tekanan proses.

Aplikasi lain mencakup high pressure monitoring, automatic detection system, gas pressure measurement, laboratory equipment, water conservancy, dan sistem kontrol tekanan. Kombinasi pengukuran, LED indicator, switch output, dan analog output membantu satu perangkat menangani kebutuhan monitoring sekaligus kontrol.

Dengan akurasi hingga ±0,5% F.S., dua channel switch output, LED display 4 digit, response time ≤5 ms, pressure interface 330°, output analog 4–20 mA pada konfigurasi tertentu, IP65, dan konstruksi stainless steel, PS300 memberikan solusi praktis untuk sistem kontrol tekanan. Giteknindo menyediakan PS300 Electronic Pressure Switch untuk kebutuhan monitoring, switching, dan automatic pressure control pada berbagai instalasi industri.
