Deskripsi
Pengujian Kekuatan Tanah di Laboratorium

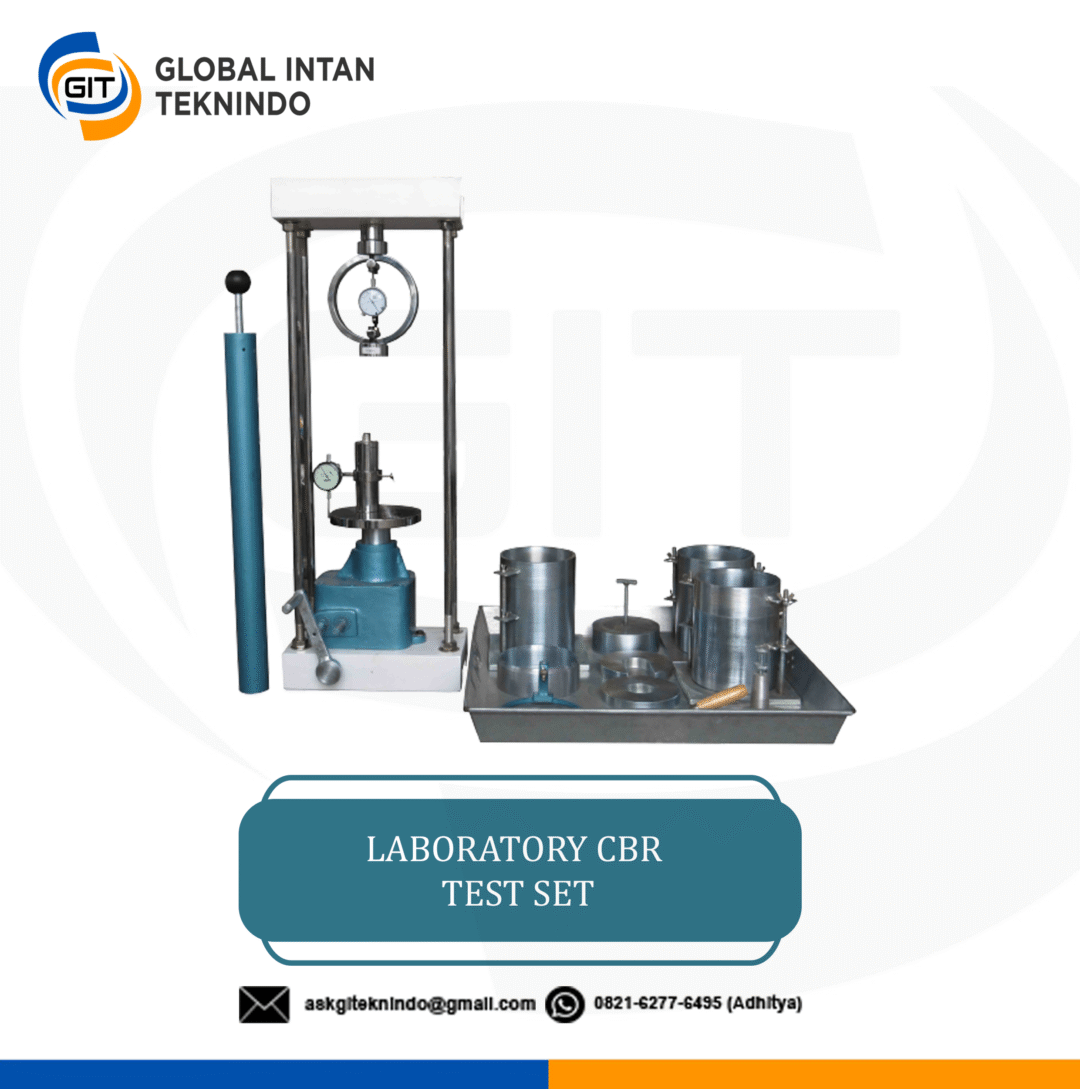

Laboratory CBR Test Set merupakan perangkat untuk melakukan pengujian California Bearing Ratio (CBR) pada tanah dan material perkerasan. Pengujian ini membantu engineer mengetahui kemampuan material dalam menerima beban.
Nilai CBR menjadi salah satu parameter penting dalam pekerjaan geoteknik. Engineer dapat menggunakan data tersebut untuk mengevaluasi kondisi tanah dasar atau subgrade. Data ini juga membantu proses perencanaan lapisan perkerasan pada berbagai proyek infrastruktur.
Metode CBR mengukur hubungan antara beban dan penetrasi pada benda uji. Operator menempatkan sampel tanah pada CBR mold. Selanjutnya, mesin memberikan tekanan melalui piston dengan kecepatan penetrasi tertentu. Operator kemudian mencatat beban yang muncul pada setiap tingkat penetrasi.
Fungsi Laboratory CBR Test Set
Perangkat ini membantu laboratorium melakukan rangkaian pengujian CBR secara lebih terstruktur. Setiap komponen memiliki fungsi tertentu dalam proses persiapan maupun pengujian.
Electrical loading machine menjadi komponen utama dalam proses pembebanan. Mesin tersebut memiliki kapasitas hingga 10.000 lbs dan bekerja menggunakan sumber listrik 220 V-AC. Kecepatan penetrasinya mencapai 0.05 inch/min sehingga operator dapat menjalankan pengujian dengan kecepatan yang konsisten.
Selain mesin pembebanan, perangkat ini menyediakan beberapa komponen untuk menyiapkan benda uji. CBR mold menampung material selama proses pengujian. Sementara itu, spacer dish dan cutting edge membantu operator menyiapkan sampel dengan bentuk dan ukuran yang sesuai.
Komponen untuk Persiapan Sampel
Kualitas persiapan benda uji turut memengaruhi hasil pengujian. Karena itu, perangkat ini menyediakan modified Proctor hammer dengan berat 10 lbs dan tinggi jatuh 18 inch. Operator dapat menggunakan hammer tersebut untuk memadatkan material sesuai prosedur pengujian.
Perangkat juga menyediakan square pan, thin box, scoop, trowel, graduated cylinder, dan straight edge. Berbagai perlengkapan tersebut membantu operator dalam menimbang, mencampur, memindahkan, dan meratakan material.
Filter paper juga tersedia untuk mendukung proses persiapan sampel. Dengan komponen yang lengkap, laboratorium dapat menjalankan tahapan pengujian tanpa harus mencari banyak perlengkapan tambahan secara terpisah.
Sistem Pengukuran Beban dan Penetrasi
Pengujian CBR membutuhkan pembacaan beban dan penetrasi yang terukur. Proving ring dengan kapasitas 6.000 lbs membantu operator membaca beban selama proses penetrasi.
Sementara itu, dial indicator dengan resolusi 0.01 inch membantu operator mengamati perubahan penetrasi. Operator dapat mencatat data dari kedua parameter tersebut untuk memperoleh hubungan antara beban dan penetrasi.
Perangkat ini juga menyediakan circular surcharge weight dan slotted surcharge weight. Operator dapat menggunakan komponen tersebut untuk memberikan beban tambahan pada benda uji selama pengujian.
Pengujian Swelling
Laboratory CBR Test Set juga menyediakan swell plate dan swell tripod. Kedua komponen tersebut mendukung pengujian yang memerlukan pengamatan terhadap perubahan volume atau pengembangan material.
Pengujian swelling memberikan informasi tambahan mengenai perilaku tanah ketika material mengalami perubahan kondisi. Data tersebut dapat membantu engineer mengevaluasi karakteristik tanah sebelum menggunakannya dalam pekerjaan konstruksi.
Aplikasi pada Proyek Konstruksi
Laboratory CBR Test Set banyak berguna dalam laboratorium geoteknik dan laboratorium konstruksi. Engineer dapat menggunakan hasil pengujian untuk mengevaluasi kualitas tanah dasar sebelum pekerjaan perkerasan dimulai.
Pada proyek jalan, nilai CBR membantu engineer menilai kemampuan subgrade dalam menerima beban. Data tersebut dapat menjadi salah satu pertimbangan ketika engineer menentukan desain struktur perkerasan.
Alat ini juga sesuai untuk proyek jalan tol, area parkir, kawasan industri, dan berbagai infrastruktur transportasi. Laboratorium dapat menggunakannya untuk pemeriksaan material maupun kegiatan quality control.
Penelitian dan Pendidikan
Selain kebutuhan proyek, perangkat ini mendukung kegiatan penelitian geoteknik. Peneliti dapat mempelajari hubungan antara karakteristik tanah dan kemampuan material dalam menerima beban.
Institusi pendidikan juga dapat menggunakan perangkat ini sebagai sarana praktikum. Mahasiswa dapat mempelajari prinsip California Bearing Ratio secara langsung melalui proses persiapan sampel, pemadatan, pembebanan, dan pencatatan hasil pengujian.
Solusi Pengujian CBR yang Lengkap
Laboratory CBR Test Set menyediakan komponen utama untuk menjalankan pengujian CBR di laboratorium. Konfigurasinya mencakup mesin pembebanan, CBR mold, surcharge weight, modified Proctor hammer, proving ring, dial indicator, serta berbagai perlengkapan preparasi sampel.
Kelengkapan tersebut membantu laboratorium menjalankan proses pengujian dengan lebih praktis. Data yang diperoleh kemudian dapat mendukung evaluasi karakteristik tanah dan material perkerasan.
Dengan dukungan perangkat yang tepat, engineer dapat memperoleh data CBR yang lebih terstruktur untuk membantu proses evaluasi tanah, pengendalian mutu, penelitian geoteknik, dan perencanaan perkerasan jalan.
