Deskripsi

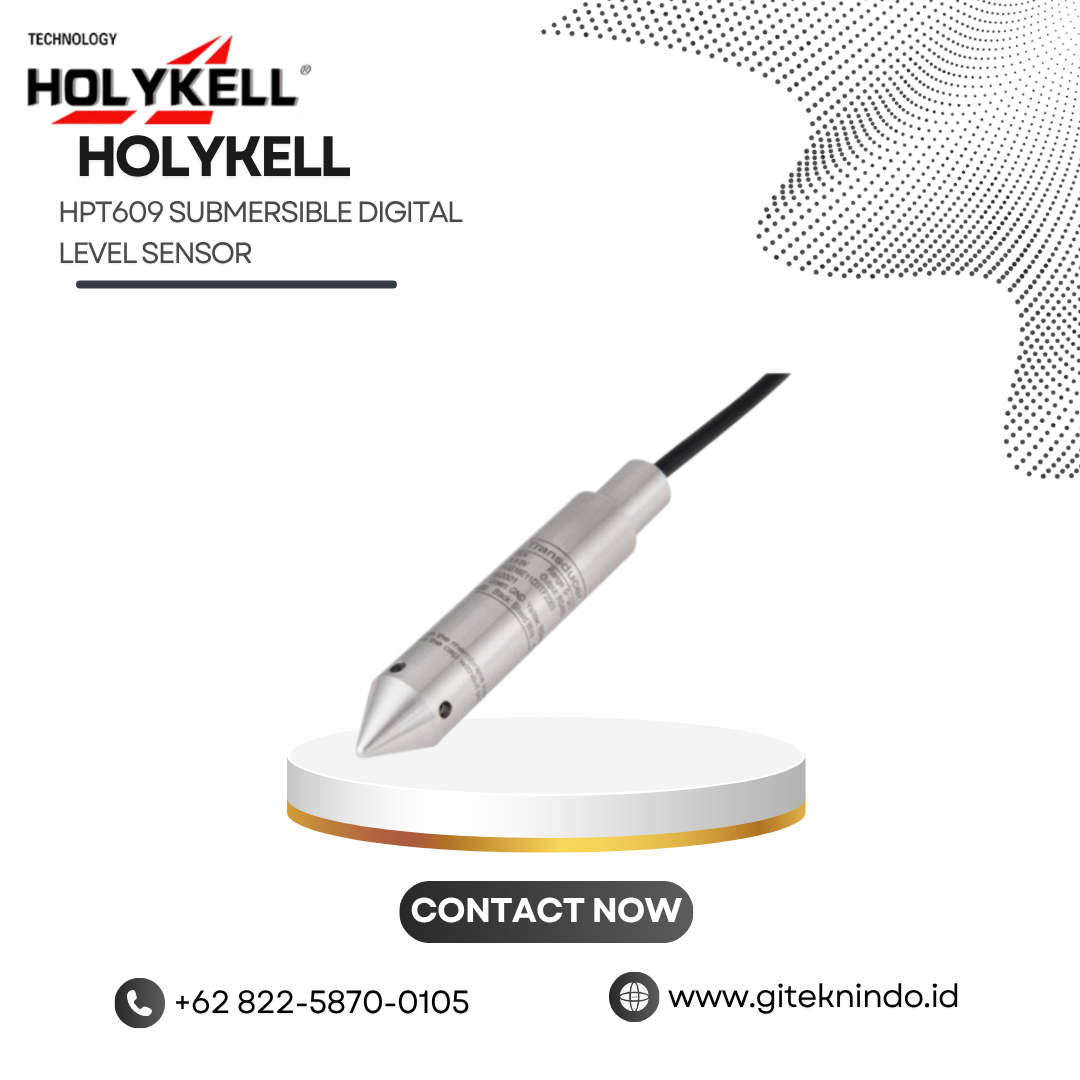

HPT609 Submersible Digital Level Sensor
HPT609 Submersible Digital Level Sensor merupakan sensor level tipe submersible yang mengukur kedalaman atau level cairan berdasarkan tekanan hidrostatik. Holykell merancang sensor ini untuk kebutuhan pengukuran air, bahan bakar, minyak, dan berbagai cairan industri. Desain yang tertutup rapat membuat sensor mampu bekerja pada lingkungan dengan kondisi operasional yang berat.
Sensor ini menggunakan elemen sensing piezoresistif untuk mendeteksi perubahan tekanan akibat ketinggian cairan. Selanjutnya, sistem sensor mengubah tekanan tersebut menjadi sinyal keluaran yang dapat terhubung dengan perangkat monitoring atau sistem kontrol. Dengan demikian, pengguna dapat memantau perubahan level cairan secara kontinu pada berbagai instalasi.
Pengukuran Level dengan Tekanan Hidrostatik
HPT609 tersedia dengan rentang tekanan mulai dari 0–0,1 bar hingga 0–5 bar. Untuk pengukuran level, pilihan rentangnya dapat mencapai 0–50 meter. Produsen juga menyediakan konfigurasi khusus untuk kebutuhan pengukuran tertentu. Akurasi tipikal mencapai ±0,5% F.S. untuk rentang 2–50 meter dan ±1,0% F.S. untuk rentang 0–1 meter pada kondisi 25°C.
Selain itu, sensor menawarkan stabilitas jangka panjang hingga ±0,2% F.S. per tahun. Karakteristik tersebut membantu menjaga konsistensi hasil pengukuran selama penggunaan. Pengguna dapat memilih tipe tekanan gauge atau absolute sesuai kebutuhan sistem. Pilihan tersebut memungkinkan integrasi sensor pada berbagai konfigurasi monitoring level cairan.
Desain Submersible dengan Perlindungan IP68
HPT609 menggunakan desain submersible yang sepenuhnya tertutup dan memiliki perlindungan IP68. Struktur tersebut membantu melindungi komponen internal dari masuknya air selama pemasangan dan pengoperasian. Karena itu, sensor dapat digunakan untuk pengukuran level pada tangki, reservoir, sumur, serta lingkungan lain yang membutuhkan pemasangan langsung di dalam cairan.
Bagian sensor menggunakan material stainless steel untuk memberikan ketahanan mekanis dan kompatibilitas terhadap media tertentu. Datasheet mencantumkan stainless steel 304 sebagai material yang kompatibel dengan media, sedangkan konfigurasi produk juga menyediakan pilihan material wetted parts sesuai kebutuhan. Pengguna dapat menentukan material dan kabel berdasarkan karakteristik cairan yang diukur.
Pilihan Output dan Catu Daya
Untuk mendukung berbagai sistem akuisisi data, HPT609 menyediakan beberapa pilihan sinyal keluaran. Konfigurasinya mencakup 4–20 mA, 1–5 V, 0–5 V, 0–10 V, dan 0,5–4,5 V. Pilihan tersebut memudahkan integrasi sensor dengan PLC, data logger, indikator digital, maupun perangkat kontrol industri yang kompatibel.
Kebutuhan catu daya juga menyesuaikan konfigurasi output. Datasheet mencantumkan pilihan 7–30 V DC, 8–30 V DC, 13–30 V DC, serta 5 V DC ±5%. Sensor menggunakan koneksi dua atau tiga kabel sesuai konfigurasi. Selain itu, sistem memiliki perlindungan polaritas terbalik pada jalur daya untuk membantu meningkatkan keamanan instalasi.
Kabel dan Perlindungan Lingkungan
HPT609 menggunakan kabel vented tube tetap dengan koneksi kedap air. Kabel tersebut membantu sensor melakukan kompensasi terhadap perubahan tekanan atmosfer pada konfigurasi yang menggunakan ventilasi. Produsen juga menyediakan pilihan material kabel, seperti PE untuk aplikasi tahan air, PUR untuk minyak atau bahan bakar, dan FEP untuk lingkungan yang membutuhkan ketahanan terhadap media korosif.
Sensor dapat bekerja pada suhu sekitar -40 hingga +80°C untuk media nonkorosif. Kompensasi temperatur tersedia pada rentang 0 hingga +50°C. Waktu respons juga relatif cepat, yaitu hingga 20 ms untuk sinyal arus dan tegangan. Untuk sinyal digital, datasheet mencantumkan waktu respons hingga 100 ms.
Aplikasi HPT609 di Berbagai Industri
HPT609 dapat digunakan untuk monitoring level bahan bakar pada tangki bensin dan diesel. Selain itu, sensor mendukung pengukuran level pada tangki minyak, ballast tank, biofuel, kerosin, serta cairan tertentu pada sistem industri. Produsen juga mencantumkan aplikasi untuk monitoring coolant pada mesin diesel dan pengukuran level pada tangki AdBlue.
Dalam sistem infrastruktur, sensor dapat mendukung monitoring tangki penyimpanan, peralatan irigasi, serta stasiun pemompaan. Dengan konstruksi submersible dan perlindungan IP68, HPT609 menjadi pilihan untuk sistem yang membutuhkan pengukuran level secara kontinu. Untuk kebutuhan khusus, konfigurasi material, kabel, rentang ukur, dan output dapat disesuaikan dengan persyaratan aplikasi.
Solusi Monitoring Level dari GITEKNINDO
GITEKNINDO menyediakan solusi instrumentasi untuk kebutuhan pengukuran dan monitoring level cairan pada berbagai aplikasi teknis. HPT609 dapat menjadi bagian dari sistem monitoring yang terintegrasi dengan perangkat akuisisi data dan kontrol. Pemilihan rentang ukur, jenis output, material kabel, serta konfigurasi sensor perlu menyesuaikan karakteristik media dan kondisi instalasi.
Dengan kombinasi pengukuran hidrostatik, desain submersible, perlindungan IP68, pilihan output, dan opsi material kabel, HPT609 mendukung kebutuhan monitoring level yang beragam. Konfigurasi tersebut membuat sensor relevan untuk aplikasi air, bahan bakar, minyak, dan berbagai sistem penyimpanan cairan industri.
