Deskripsi

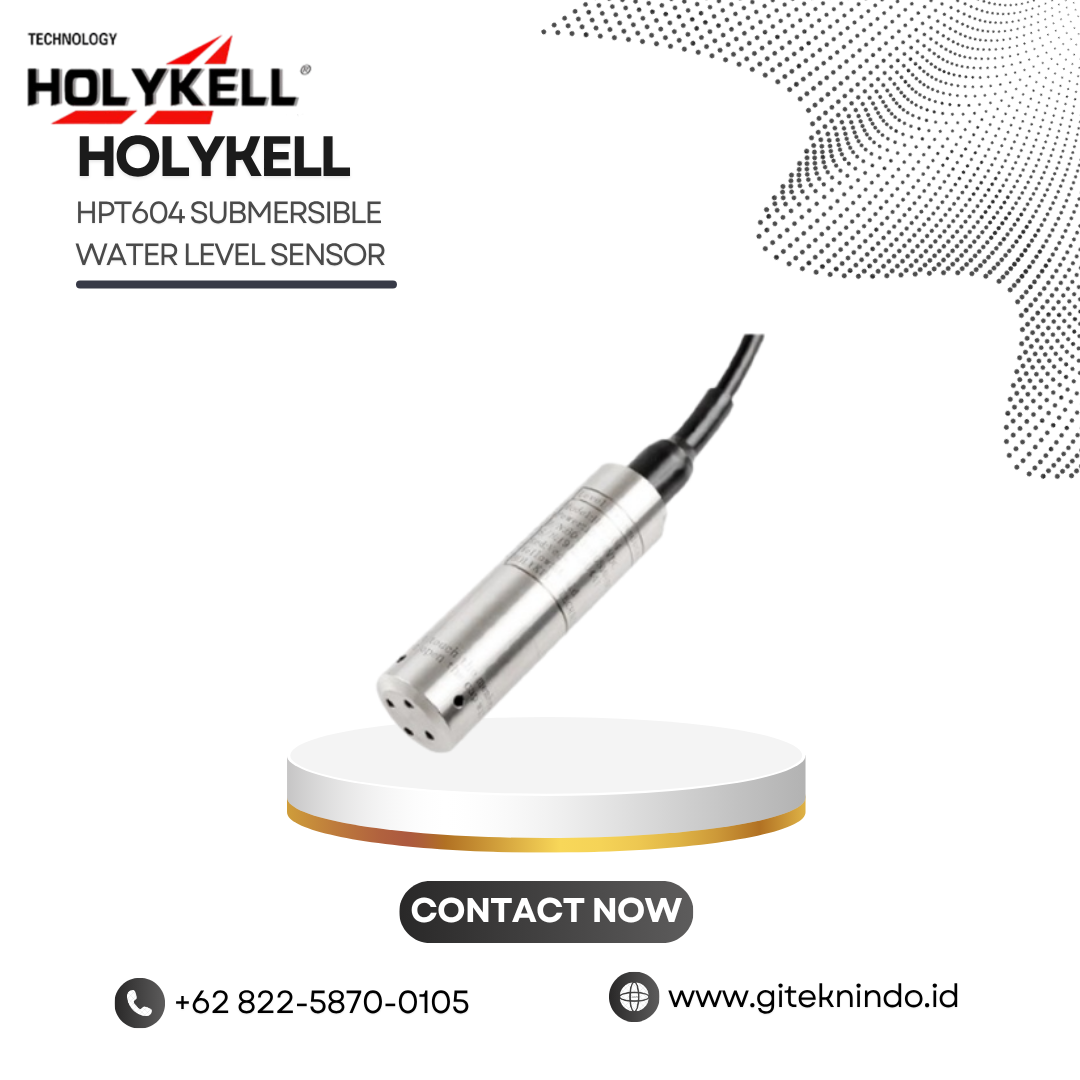

HPT604 Submersible Water Level Sensor untuk Monitoring Level Air
HPT604 Submersible Water Level Sensor merupakan sensor level terendam untuk mengukur ketinggian cairan berdasarkan tekanan hidrostatik. Holykell merancang sensor ini untuk kebutuhan pengukuran level dan kedalaman cairan secara kontinu. Sensor menggunakan elemen piezoresistif serta housing stainless steel 316L untuk menghadapi berbagai kondisi lingkungan kerja.
Pengguna dapat menempatkan probe langsung di dalam media cair untuk melakukan pengukuran. Semakin dalam posisi sensor, semakin besar tekanan hidrostatik yang diterima elemen pengukuran. Selanjutnya, rangkaian elektronik mengubah tekanan tersebut menjadi sinyal keluaran yang dapat dibaca oleh sistem monitoring, data logger, PLC, atau perangkat akuisisi data.
Prinsip Pengukuran Tekanan Hidrostatik
HPT604 menggunakan prinsip tekanan hidrostatik untuk menentukan level cairan. Sistem ini memberikan solusi pengukuran kontinu tanpa memerlukan pelampung atau mekanisme bergerak. Karena itu, pengguna dapat menerapkan sensor pada tangki, sumur, borehole, reservoir, maupun sistem pengelolaan air.
Sensor menggunakan kabel dengan jalur ventilasi untuk membantu kompensasi terhadap perubahan tekanan atmosfer pada konfigurasi vented. Sistem tersebut membantu sensor mengukur tekanan relatif terhadap kondisi atmosfer di atas permukaan cairan. Dengan demikian, HPT604 dapat mendukung pemantauan level pada instalasi dengan perubahan kondisi lingkungan.
Konstruksi Stainless Steel 316L dan IP68
Holykell menggunakan stainless steel 316L pada housing HPT604 dan bagian diafragma sensor. Material tersebut memberikan ketahanan terhadap lingkungan pengukuran yang membutuhkan konstruksi kuat. Selain itu, desain sensor menggunakan delapan pressure holes untuk membantu tekanan hidrostatik mencapai elemen pengukuran.
HPT604 menggunakan perlindungan IP68 untuk mendukung penggunaan submersible. Pengguna dapat menempatkan sensor secara langsung di dalam media cair sesuai rentang pengukuran yang dipilih. Holykell juga menawarkan kabel PE, PUR, dan FEP sehingga pengguna dapat menyesuaikan material kabel dengan kebutuhan instalasi.
Rentang Pengukuran hingga 500 m H₂O
HPT604 menyediakan rentang pengukuran mulai dari sekitar 0,5 meter hingga 500 meter H₂O. Pengguna dapat memilih rentang sesuai kedalaman instalasi dan kebutuhan pengukuran. Holykell juga menawarkan konfigurasi rentang khusus untuk kebutuhan aplikasi tertentu.
Versi standar memberikan akurasi hingga ±0,5% FS. Konfigurasi tertentu memberikan akurasi hingga ±0,25% FS, sedangkan opsi kustom dapat mencapai ±0,1% FS. Pengguna dapat memilih tingkat akurasi sesuai kebutuhan sistem monitoring dan karakteristik pengukuran di lapangan.
Pilihan Output untuk Sistem Monitoring
HPT604 menyediakan berbagai pilihan sinyal keluaran untuk mempermudah integrasi dengan perangkat eksternal. Pilihannya mencakup 4–20 mA, 0–5 V, 1–5 V, 0–10 V, 0,5–4,5 V, SDI-12, serta RS485 Modbus RTU. Pengguna dapat memilih output sesuai sistem monitoring yang digunakan.
Sensor menyediakan waktu respons hingga ≤20 ms untuk sinyal arus dan tegangan. Sementara itu, output digital memiliki waktu respons hingga ≤100 ms. Holykell juga menyediakan beberapa pilihan catu daya, termasuk 5 VDC, 7–30 VDC, 8–30 VDC, 12 VDC, dan 13–30 VDC sesuai konfigurasi output.
Aplikasi HPT604 dalam Monitoring Air
Pengguna dapat memanfaatkan HPT604 untuk memantau sumur dalam, groundwater, dan borehole. Sensor juga mendukung pengukuran level pada reservoir, tangki penyimpanan, sistem irigasi, serta stasiun pompa. Prinsip pengukuran hidrostatik membuat sensor cocok untuk kebutuhan pemantauan level air secara kontinu.
Selain itu, pengguna dapat menerapkan HPT604 pada sistem dewatering dan berbagai instalasi hidrologi. Pengguna juga dapat menghubungkan output sensor dengan data logger atau sistem telemetri. Sistem tersebut memungkinkan pengguna mencatat perubahan level air secara berkala maupun memantau kondisi secara kontinu.
Solusi Monitoring Level Air dari GITEKNINDO
GITEKNINDO menyediakan HPT604 Submersible Water Level Sensor untuk kebutuhan pengukuran level air dan cairan. Konstruksi stainless steel 316L, perlindungan IP68, pilihan output, serta rentang pengukuran hingga 500 m H₂O mendukung berbagai kebutuhan monitoring teknis.
Pengguna perlu menentukan rentang pengukuran, karakteristik media, jenis output, material kabel, dan kebutuhan akurasi sebelum memilih konfigurasi sensor. Pemilihan parameter yang tepat membantu HPT604 bekerja secara optimal dalam sistem monitoring level air, reservoir, sumur, tangki, maupun aplikasi hidrologi lainnya.
