Deskripsi

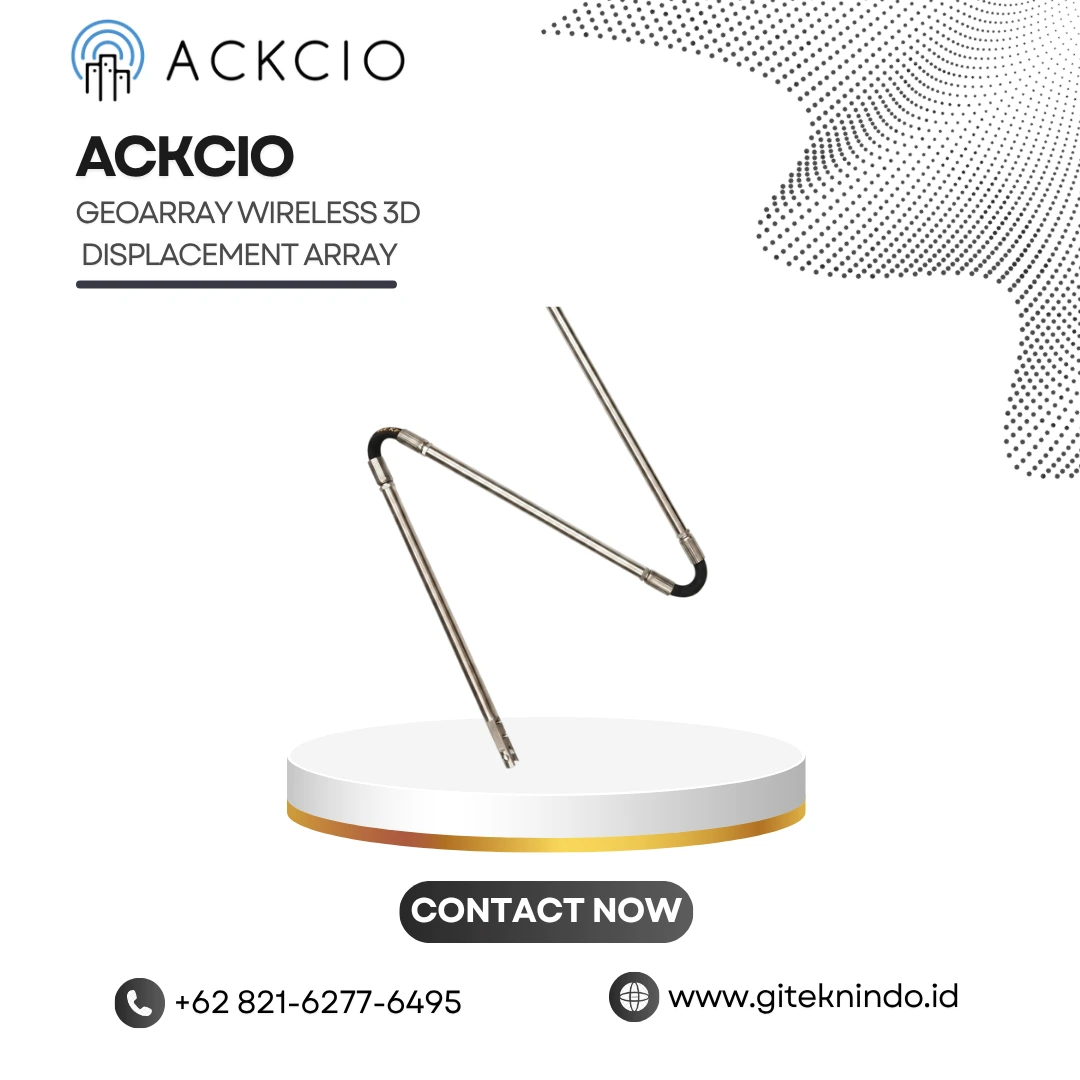

Ackcio GeoArray (BEAM-GA) adalah sistem wireless in-place displacement array yang mengukur pergerakan tanah bawah permukaan secara tiga dimensi dan mengirimkan hasilnya langsung ke dashboard tanpa kabel telemetri. Perangkat ini menempati posisi di antara dua pendekatan yang selama ini dipakai insinyur geoteknik, yaitu pengukuran manual dengan probe inclinometer dan sistem shape array otomatis generasi lama, lalu menghilangkan kelemahan utama keduanya.
Pemantauan deformasi tanah secara konvensional bergantung pada kunjungan lapangan berkala. Seorang teknisi datang ke lokasi, menurunkan probe ke dalam pipa casing, mengambil bacaan pada setiap interval kedalaman, lalu membawa data tersebut kembali ke kantor untuk diolah. Metode ini akurat, tetapi mahal, berisiko pada lokasi berbahaya, dan frekuensinya terbatas. Ketika pergerakan tanah terjadi di antara dua jadwal pengukuran, kejadian tersebut lolos dari pengamatan.
Sistem otomatis memperbaiki soal frekuensi, namun sebagian besar masih menyimpan hambatan lain. Sensor mengirim data kemiringan mentah, dan data itu harus dikonversi menjadi nilai perpindahan melalui perangkat lunak khusus dari vendor. Praktiknya, tim lapangan membawa laptop ke lokasi datalogger, mengunduh berkas, mengolahnya, baru kemudian membagikan hasilnya. Rantai kerja ini menambah jeda waktu, dan setiap tahap membuka peluang kesalahan.
Ackcio GeoArray memindahkan proses tersebut ke dalam sensor. Setiap segmen memiliki MEMS tilt sensor tri-axis yang mengolah kemiringan mentah menjadi nilai perpindahan X, Y, dan Z dalam satuan milimeter secara onboard, tepat di titik pengukuran. Yang keluar dari perangkat bukan lagi angka sudut yang perlu diterjemahkan, melainkan nilai rekayasa yang siap dibaca. Dampak praktisnya besar: tidak ada laptop di lokasi datalogger, tidak ada perangkat lunak konversi milik vendor, dan tidak ada berkas mentah yang menunggu diolah sebelum insinyur bisa mengambil keputusan.
Data hasil pengolahan tersebut mengalir melalui jaringan Beam Mesh, protokol nirkabel milik Ackcio yang menghubungkan seluruh sensor dalam satu jaringan. GeoArray terhubung via RS-485 ke Ackcio Digital Node, lalu masuk ke jaringan yang sama dengan sensor vibrating wire, sensor analog, dan tiltmeter yang sudah terpasang di proyek. Konsekuensinya, tidak diperlukan parit kabel telemetri, penarikan fiber optik, atau modem seluler di setiap titik datalogger. Seluruh data bermuara pada satu dashboard Snape, sehingga tim tidak perlu membuka beberapa sistem terpisah untuk memahami satu lokasi.
Keunggulan lain terletak pada fleksibilitas instalasi. Satu jenis perangkat BEAM-GA mendukung tiga mode pemasangan sekaligus.
- Mode vertikal dipakai untuk memantau pergerakan lateral pada lereng dan dinding penahan tanah.
- Mode horizontal digunakan untuk mengukur penurunan, pengangkatan, dan geser pada timbunan serta jalur rel.
- Mode arch dipasang mengikuti lengkung terowongan untuk membaca konvergensi struktur bawah tanah.
Karena perangkatnya sama, proses pengadaan menjadi lebih sederhana dan tim lapangan tidak perlu mempelajari beberapa prosedur pemasangan yang berbeda.
Konstruksinya juga dirancang untuk mempercepat pekerjaan lapangan. GeoArray diturunkan ke dalam casing sebagai satu unit tersegel utuh, bukan dirakit segmen demi segmen di lokasi. Tidak ada prosedur pelurusan manual, tidak ada kalibrasi lapangan, dan tidak ada sambungan yang berpotensi menjadi jalur masuk air. Instalasi selesai lebih cepat dengan kru lebih kecil, dan tahap commissioning menyisakan lebih sedikit variabel yang perlu diverifikasi.
Dari sisi performa, GeoArray memberikan resolusi perpindahan 0,01 mm dengan akurasi sudut ±0,005° pada rentang pengukuran 360°. Stabilitasnya tercatat ±1,0 mm pada panjang 50 meter, dengan drift jangka panjang 0,05° selama sepuluh tahun. Perangkat memiliki rating IP68 dan tahan tekanan 2 MPa pada versi standar atau 4,5 MPa pada versi high-pressure, serta beroperasi pada suhu −40°C hingga +85°C. Segmen berbahan stainless steel dengan sambungan fleksibel membuatnya mampu mengikuti deformasi tanah tanpa kehilangan integritas mekanis.
Panjang segmen dapat dipilih sesuai kebutuhan proyek. Segmen 0,5 meter menghasilkan profil deformasi paling detail dengan panjang total hingga 100 meter, cocok untuk terowongan dan zona kritis. Segmen 1,0 meter menjadi konfigurasi standar dengan jangkauan hingga 200 meter, menyeimbangkan biaya dan resolusi. Untuk pemantauan bendungan dan timbunan panjang, tersedia opsi segmen 2,0 meter dengan biaya per meter lebih rendah. Antarmuka data dan dashboard tetap identik pada semua varian, sehingga kombinasi panjang segmen dalam satu portofolio proyek tidak menyulitkan pengelolaan data.
Satu hal yang membedakan GeoArray dari banyak sistem serupa adalah model kepemilikannya. Pembelian bersifat satu kali, mencakup akses dashboard cloud Snape dan aplikasi mobile Nimbus, tanpa biaya lisensi tahunan maupun tarif cloud per sensor. Tim pemantauan memiliki kendali penuh atas datanya sendiri sejak hari pertama, tanpa keterikatan pada ekosistem satu vendor selama umur proyek berlangsung.
Untuk instalasi, GeoArray kompatibel dengan pipa casing inclinometer standar berdiameter 70 mm, baik untuk pemasangan vertikal maupun horizontal. Artinya, lokasi yang sudah memiliki jaringan casing terpasang dapat ditingkatkan ke pemantauan otomatis tanpa pengeboran ulang.
