Deskripsi
HPT604-BS untuk Monitoring Level Tangki Bahan Bakar

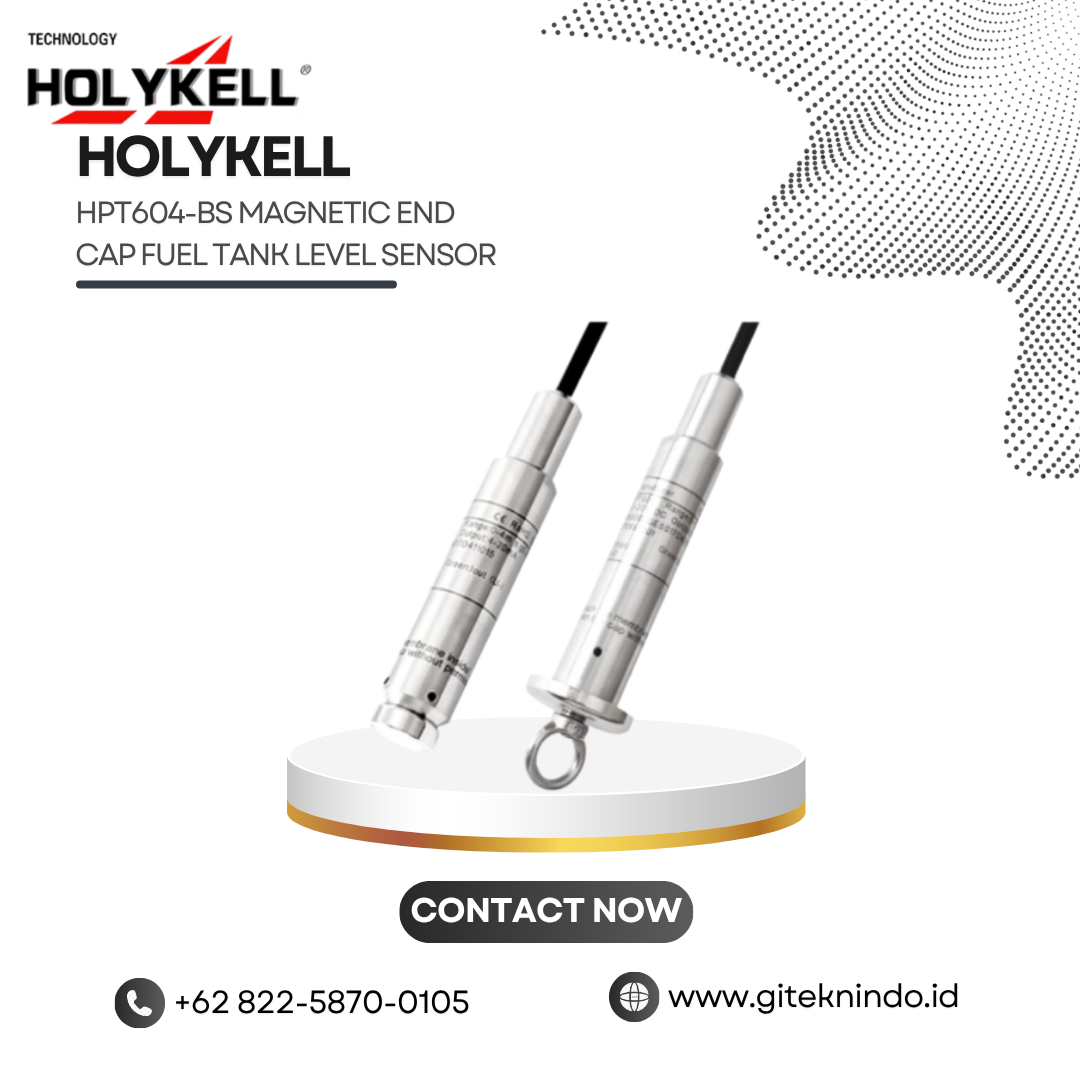

HPT604-BS Magnetic End Cap Fuel Tank Level Sensor merupakan sensor tekanan submersible untuk mengukur level bahan bakar dan cairan. Holykell merancang sensor ini dengan magnetic suction end cap yang membantu menahan probe pada bagian bawah tangki. Desain tersebut mengurangi pergerakan sensor ketika cairan mengalami guncangan atau turbulensi.
Pengguna dapat memanfaatkan HPT604-BS untuk memantau diesel, bio-fuel, minyak, ballast, dan air. Sensor menggunakan elemen piezoresistif untuk mendeteksi tekanan hidrostatik pada posisi pemasangan. Selanjutnya, perangkat mengubah tekanan tersebut menjadi sinyal listrik yang dapat masuk ke PLC, data logger, sistem kontrol, atau perangkat monitoring.
Magnetic End Cap Menjaga Posisi Sensor
Keunggulan utama HPT604-BS terletak pada magnetic suction end cap. Magnet memberikan gaya tarik sekitar 15–20 kg sehingga pengguna dapat menahan probe pada dasar tangki. Sistem tersebut membantu menjaga posisi pengukuran ketika tangki bergerak atau cairan mengalami perubahan kondisi.
Holykell menyediakan dua desain magnetic end cap untuk kebutuhan tangki statis dan tangki bergerak. Pengguna dapat memilih desain sesuai karakteristik instalasi. Dengan posisi sensor yang lebih stabil, sistem dapat mengurangi pengaruh guncangan terhadap hasil pengukuran dan membantu menjaga konsistensi data level.
Elemen Piezoresistif untuk Pengukuran Tekanan
HPT604-BS menggunakan elemen sensor piezoresistif untuk mengukur tekanan hidrostatik. Elemen tersebut mendeteksi tekanan akibat kolom cairan di atas sensor. Sistem elektronik kemudian mengolah perubahan tekanan menjadi sinyal output yang merepresentasikan level bahan bakar atau cairan.
Holykell mencantumkan akurasi standar 0,5% F.S. pada data teknis produk. Konfigurasi tertentu menawarkan akurasi 0,25% F.S., sedangkan opsi kustom dapat mencapai 0,1% F.S. Pengguna dapat memilih tingkat akurasi berdasarkan kebutuhan monitoring dan spesifikasi sistem.
Rentang Pengukuran hingga 20 Meter
HPT604-BS menyediakan beberapa rentang pengukuran sesuai konfigurasi. Data teknis produk mencantumkan rentang mulai dari 0–0,05 bar hingga 0–2 bar pada halaman produk. Datasheet lain juga mencantumkan pilihan hingga 0–5 bar untuk konfigurasi tertentu. Dalam pengukuran level, rentang tersedia hingga sekitar 20 m atau 50 m sesuai konfigurasi produk.
Pengguna perlu memilih rentang berdasarkan tinggi tangki, jenis cairan, dan tekanan hidrostatik maksimum. Pemilihan range yang tepat membantu sensor bekerja pada area pengukuran yang sesuai. Selain satuan bar, Holykell juga menyediakan konfigurasi rentang dalam mbar, kPa, MPa, psi, serta mH₂O atau fuel.
Filter Impuritas untuk Aplikasi Bahan Bakar
HPT604-BS menggunakan desain unique impurities filter mesh untuk membantu melindungi area pengukuran dari kotoran. Fitur tersebut bermanfaat ketika sensor bekerja dalam bahan bakar atau cairan yang mengandung partikel. Dengan penyaringan pada bagian sensor, pengguna dapat membantu menjaga kestabilan proses pengukuran.
Selain itu, konstruksi sensor menggunakan material stainless steel pada bagian yang bersentuhan dengan media. Holykell mencantumkan stainless steel 316L untuk sensor, sedangkan housing dan protection cap menggunakan stainless steel 304 sebagai standar. Pengguna juga dapat memilih material 316L, PVDF, atau Nylon untuk konfigurasi tertentu.
Perlindungan IP68 dan Proteksi Elektronik
HPT604-BS menggunakan desain waterproof dengan tingkat perlindungan IP68. Struktur tersebut mendukung pemasangan sensor secara submersible pada media yang sesuai. Selain perlindungan mekanis, Holykell juga menerapkan desain EMC untuk membantu sensor menghadapi gangguan elektromagnetik dan radio frequency interference.
Sistem elektronik juga menyediakan perlindungan terhadap surge, petir, tegangan berlebih, polaritas terbalik, dan elektrostatik. Dual arrestor technology membantu mengurangi dampak transien pada catu daya dan sambaran petir. Fitur tersebut mendukung penggunaan HPT604-BS pada lingkungan kerja yang memiliki gangguan listrik.
Pilihan Output untuk Sistem Kontrol
HPT604-BS menyediakan beberapa pilihan output untuk mendukung integrasi dengan perangkat kontrol dan akuisisi data. Pilihannya mencakup 4–20 mA, 1–5 V, 0–5 V, 0–10 V, 0,5–4,5 V non-ratiometric, serta RS485 Modbus RTU. Pengguna dapat menentukan output berdasarkan arsitektur sistem monitoring.
Sensor membutuhkan catu daya DC sesuai konfigurasi. Holykell mencantumkan pilihan 7–30 VDC, 8–30 VDC, 13–30 VDC, 5 VDC ±5%, serta 3,6–5 VDC. Koneksi elektronik menggunakan direct cable outlet sehingga pengguna dapat menghubungkan sensor secara langsung dengan sistem yang tersedia.
Aplikasi pada Tangki Bergerak dan Statis
HPT604-BS cocok untuk monitoring tangki diesel, pengukuran bio-fuel, ballast tank, oil tank, serta water tank. Sensor juga mendukung process control yang membutuhkan informasi level cairan secara kontinu. Desain magnetic end cap memberikan manfaat khusus pada tangki yang mengalami pergerakan.
Pada tangki bergerak, guncangan dapat membuat probe bergeser dan memengaruhi pembacaan. Magnetic end cap membantu mempertahankan posisi sensor pada dasar tangki. Sementara itu, konfigurasi untuk tangki statis memberikan solusi pemasangan yang praktis untuk kebutuhan monitoring level bahan bakar dan cairan.
Solusi Fuel Level Monitoring dari GITEKNINDO
GITEKNINDO menyediakan HPT604-BS Magnetic End Cap Fuel Tank Level Sensor untuk kebutuhan pengukuran level bahan bakar dan cairan. Kombinasi elemen piezoresistif, magnetic suction end cap, filter impuritas, perlindungan IP68, dan proteksi elektronik mendukung berbagai kebutuhan monitoring.
Sebelum memilih sensor, pengguna perlu menentukan jenis cairan, tinggi tangki, kondisi statis atau bergerak, rentang pengukuran, akurasi, output, serta material kabel. Untuk aplikasi gasoline atau petrol, Holykell secara khusus merekomendasikan penggunaan kabel FEP.
