NL Scientific menghadirkan Consolidation Test Set NL50635T sebagai perangkat uji konsolidasi tanah yang andal untuk laboratorium mekanika tanah dan geoteknik. Alat ini menentukan laju dan besarnya konsolidasi tanah saat specimen mengalami pembebanan aksial dan drainase vertikal dengan kondisi lateral terkekang. Pengujian ini mengikuti standar ASTM D-2435 dan AASHTO T-216 untuk menjamin hasil yang akurat. Perangkat ini sangat penting untuk memprediksi penurunan tanah pada proyek konstruksi, seperti bangunan bertingkat, tanggul, dan infrastruktur lainnya.
Komponen Utama Consolidation Test Set

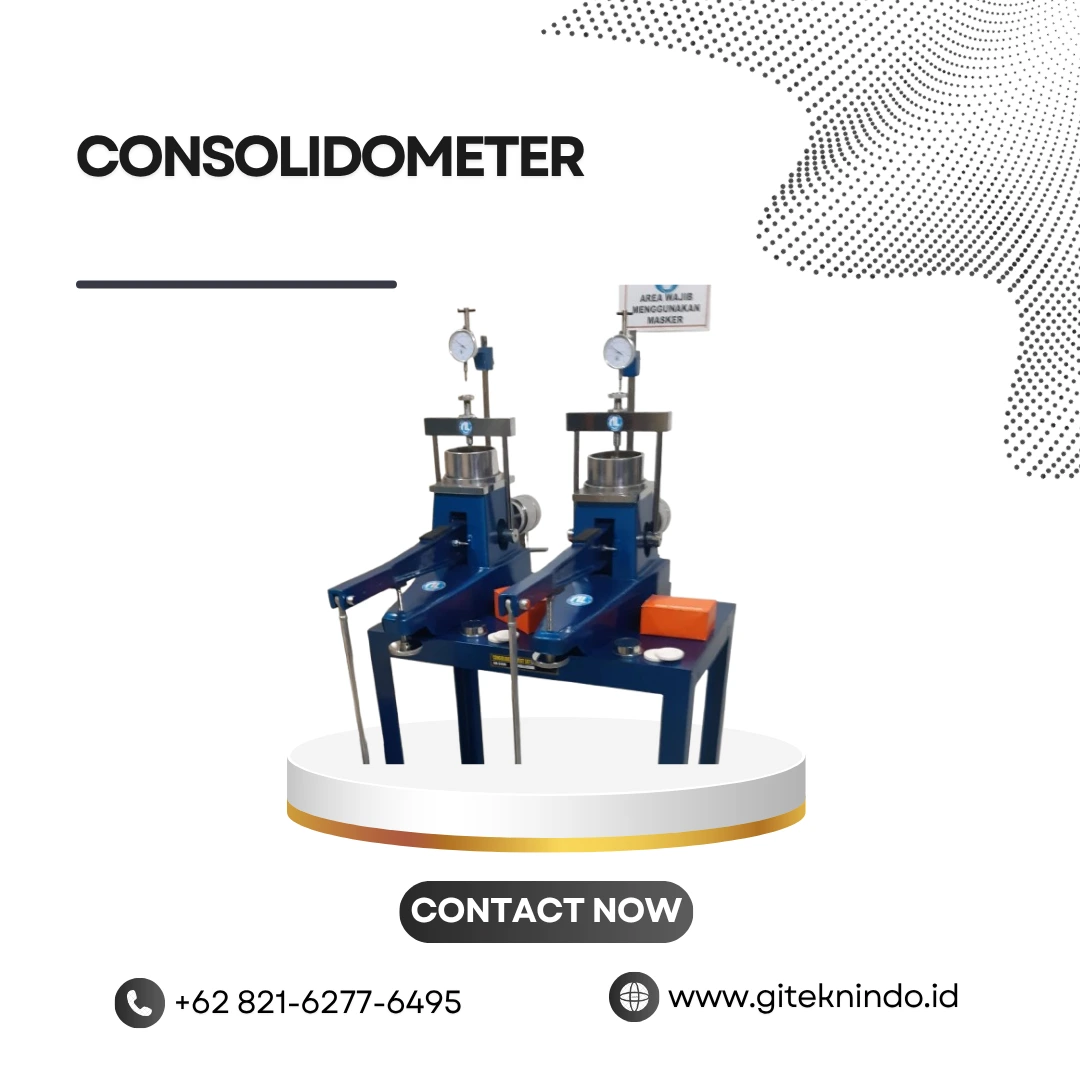

Consolidation Test Set NL50635T terdiri dari rangka utama (consolidation frame) berbahan cast aluminium yang kokoh dan tahan karat. Rangka ini mampu menampung dua unit konsolidometer secara simultan, sehingga meningkatkan efisiensi pengujian di laboratorium. Setiap konsolidometer terbuat dari bahan kuningan (brass) dengan diameter sampel 50,5 mm dan lengkap dengan batu pori (porous stone) serta kapasitas pembebanan yang memadai. Desain dua unit ini memungkinkan teknisi menguji dua specimen tanah secara bersamaan, menghemat waktu dan tenaga.
Sistem pembebanan pada perangkat ini menggunakan lever arm dengan tiga pilihan rasio, yaitu 1:9, 1:10, dan 1:11. Fleksibilitas rasio ini memungkinkan pengguna menyesuaikan beban yang diterapkan pada specimen tanah sesuai dengan kebutuhan pengujian. Set beban (loading set) mencakup berbagai pemberat slot dari baja mesin galvanis dengan variasi berat 500 gr, 1000 gr, 2000 gr, 4000 gr, dan 8000 gr. Kombinasi lever arm dan pemberat ini menghasilkan rentang tekanan yang luas untuk menguji berbagai jenis tanah, mulai dari tanah lempung lunak hingga tanah padat.
Prosedur dan Parameter Pengujian Konsolidasi
Selama proses pengujian, teknisi menempatkan specimen tanah dalam konsolidometer dan menerapkan beban bertahap. Dial indicator dengan rentang 10 mm dan ketelitian 0,01 mm mencatat perubahan ketebalan specimen seiring waktu. Data penurunan ini kemudian diolah menjadi kurva konsolidasi yang menggambarkan hubungan antara tekanan dan penurunan tanah. Informasi ini sangat krusial bagi insinyur geoteknik untuk menghitung parameter konsolidasi seperti indeks pemampatan (Cc), koefisien konsolidasi (Cv), dan tekanan prakonsolidasi (Pc).
NL Scientific melengkapi Consolidation Test Set NL50635T dengan sample tube dari baja mesin galvanis berdiameter 50,5 mm yang lengkap dengan extruder untuk mengeluarkan specimen tanah. Wire saw sepanjang 10 cm membantu teknisi memotong specimen tanah dengan presisi sebelum pengujian. Dimensi perangkat mencapai 80 x 80 x 150 cm dengan berat kotor 130 kg, menandakan konstruksi yang kokoh dan stabil selama pengujian berlangsung.
Peran Vital Pengujian Konsolidasi dalam Konstruksi
Pengujian konsolidasi memiliki peran vital dalam perencanaan konstruksi. Saat pembebanan terjadi di atas tanah lempung, air pori akan tertekan dan keluar dari specimen seiring waktu. Proses ini menyebabkan penurunan tanah yang berlangsung lambat, bisa berbulan-bulan hingga bertahun-tahun. Dengan data konsolidasi yang akurat, insinyur dapat memperkirakan penurunan total dan waktu yang dibutuhkan untuk mencapai konsolidasi penuh. Informasi ini membantu menentukan metode perbaikan tanah, seperti preloading atau vertical drain, serta merancang pondasi yang aman dan ekonomis.
Langkah-Langkah Prosedur Pengujian
Prosedur pengujian dimulai dengan memotong specimen tanah menggunakan wire saw dan sample tube. Teknisi memasukkan specimen ke dalam konsolidometer, lalu memasang batu pori di bagian atas dan bawah specimen. Selanjutnya, mereka memasang dial indicator untuk mengukur penurunan. Pembebanan dilakukan secara bertahap dengan rasio beban biasanya 1:2, dimulai dari beban kecil hingga beban maksimum sesuai kebutuhan. Pada setiap tahap pembebanan, teknisi mencatat penurunan specimen pada interval waktu tertentu hingga mencapai kondisi konsolidasi penuh. Proses ini berulang untuk setiap tahap beban hingga selesai.
Analisis Hasil dan Parameter Tanah
Hasil pengujian menghasilkan kurva e-log p yang menunjukkan hubungan antara angka pori (void ratio) dan tekanan efektif. Dari kurva ini, insinyur dapat menentukan indeks pemampatan (Cc) untuk tanah normally consolidated dan indeks pengembangan (Cs) untuk tanah overconsolidated. Tekanan prakonsolidasi (Pc) dapat ditentukan dari kurva menggunakan metode Casagrande. Parameter-parameter ini menjadi dasar perhitungan penurunan konsolidasi primer dan sekunder, yang sangat penting untuk desain pondasi dan struktur tanah lainnya.
Untuk memperoleh informasi lebih lengkap, pengguna dapat melihat panduan teknis, prosedur pengujian, serta dokumentasi resmi Consolidation Test Set NL50635T di situs resmi NL Scientific.
