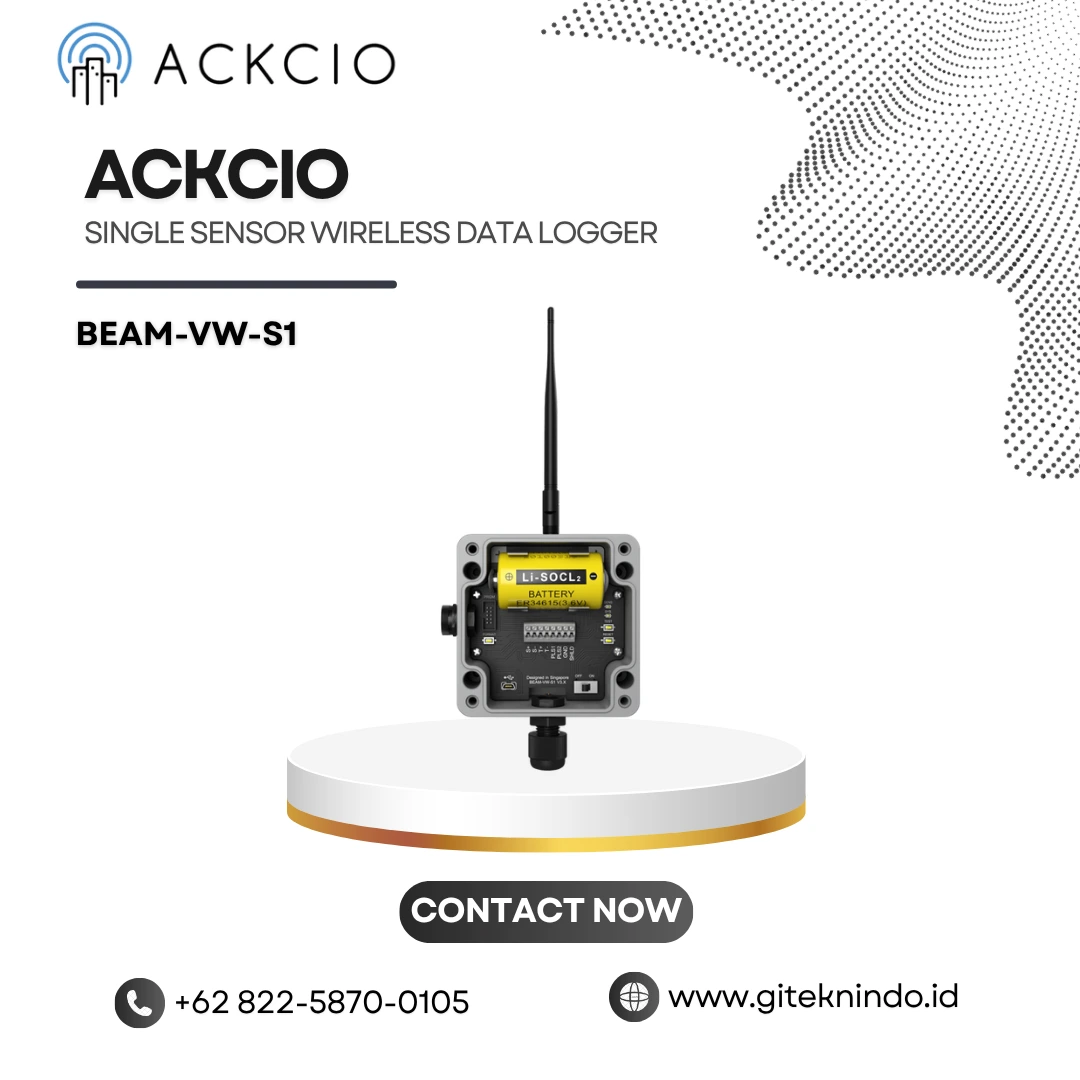

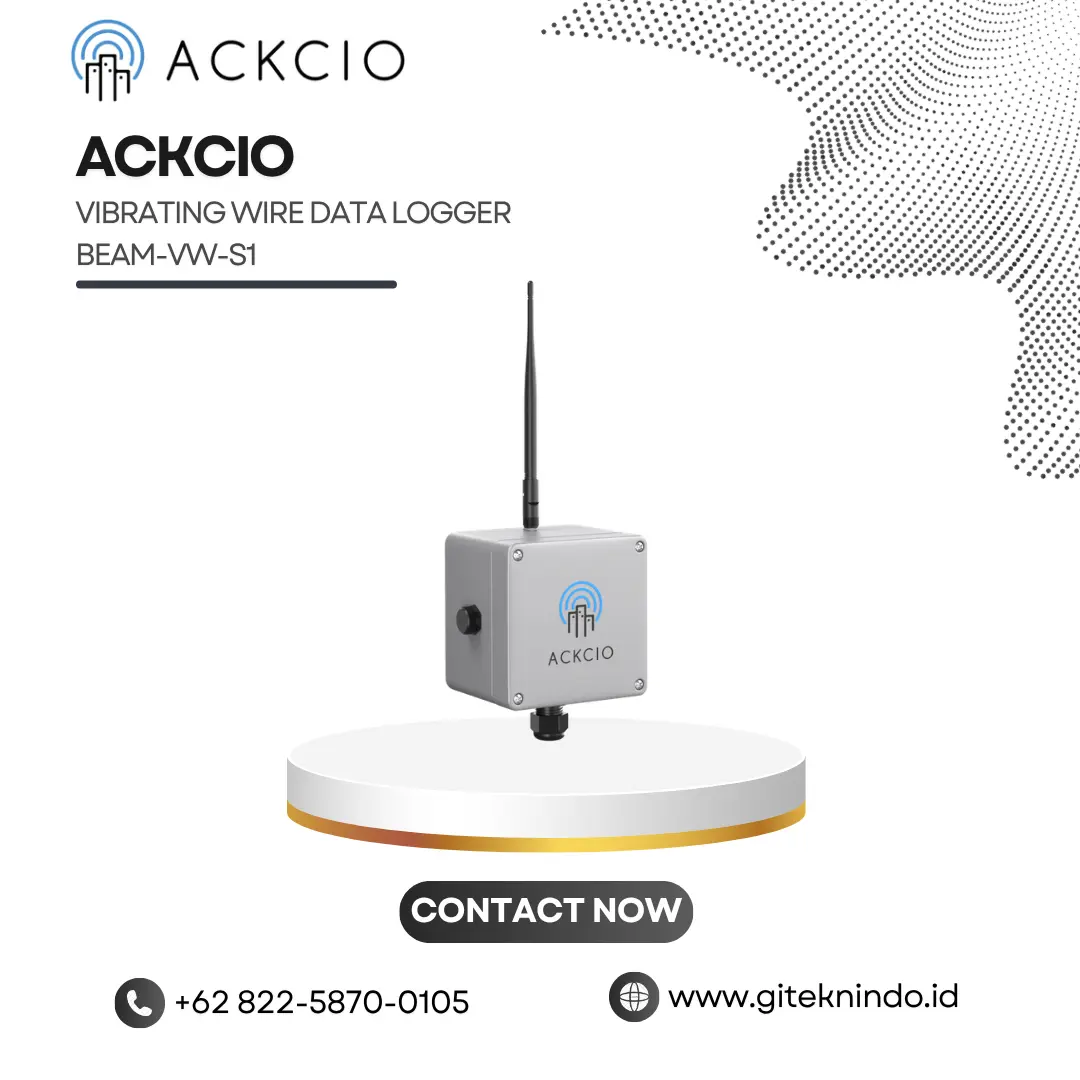

Ackcio Single Sensor Vibrating Wire Data Logger BEAM-VW-S1

Ackcio BEAM-VW-S1 adalah node data logger nirkabel untuk satu sensor vibrating wire: membaca frekuensi resonansi sensor pada rentang 450–6000 Hz (resolusi 0,01 Hz, akurasi ±0,04% FS) lengkap dengan kanal termistor untuk koreksi suhu dan satu pulse counter, lalu meneruskan datanya lewat jaringan Ackcio Mesh (hingga 5 km line-of-sight, multi-hop) ke gateway. Bodi aluminium die-cast IP67 berukuran 100 × 100 × 80 mm, ditenagai 1 baterai D-Cell Li-SOCl₂. Node titik-tunggal untuk piezometer VW dan strain gauge VW yang tersebar berjauhan, dengan catatan jujur soal baterai: masa pakainya sangat tergantung interval sampling (lihat tabel di deskripsi).

Berminat membeli alat ini yang disediakan oleh PT Global Intan Teknindo? Hubungi kami melalui:

PT Global Intan Teknindo

Katalog Produk Katalog Ackcio Single Sensor Vibrating Wire Data Logger BEAM-VW-S1PDF · 1.0 MB · 5 halaman
Download
SKU: BEAM-VW-S1 Kategori: , Brand:

Deskripsi

Ackcio BEAM-VW-S1 adalah vibrating wire node dalam sistem pemantauan nirkabel Ackcio: data logger kecil bertenaga baterai yang dipasang di dekat satu sensor vibrating wire di lapangan, membacanya secara berkala, dan meneruskan datanya tanpa kabel lewat jaringan Ackcio Mesh. Mayoritas instrumen geoteknik tertanam — piezometer, strain gauge, crack meter — bekerja dengan prinsip kawat getar karena sinyal frekuensinya stabil menempuh kabel panjang dan tahan puluhan tahun di dalam tanah; node inilah yang membuat instrumen-instrumen itu tidak lagi harus dibaca manual satu per satu atau ditambatkan ke data logger berkabel.

Posisinya dalam sistem: sensor VW → BEAM-VW-S1 → jaringan Mesh → Ackcio Digital Node BEAM-DG sebagai gateway → platform data. Konfigurasi dan pemantauan jaringan dilakukan dari aplikasi Ackcio Nimbus di Android.

Cara Node Ini Membaca Sensor Vibrating Wire

Pada setiap siklus, node mengirim sapuan eksitasi 8 V peak-to-peak ke kumparan sensor, mengunci frekuensi resonansi kawatnya, lalu mengambil 5 sampel per detik dengan filter moving average — seluruh siklus selesai dalam ±5 detik. Rentang pembacaannya 450–6000 Hz dengan resolusi 0,01 Hz dan akurasi ±0,04% FS, mencakup nyaris semua sensor VW geoteknik yang umum (piezometer, strain gauge, load cell VW, crack/joint meter, sensor settlement VW).

Bersamaan dengan itu, kanal termistor membaca suhu sensor (−20°C s.d. +80°C, akurasi ±0,2°C) — data pendamping yang diperlukan untuk koreksi suhu pada pembacaan VW. Dan ada satu kanal yang sering luput: pulse counter, untuk instrumen beroutput pulsa seperti tipping bucket rain gauge. Kombinasi 1 VW + termistor + pulse counter dalam satu node tidak tersedia di model VW-S8.

Satu batas yang perlu jelas: sensor analog biasa (output tegangan/arus/wheatstone bridge) tidak dibaca node ini — pasangannya adalah BEAM-AN-S1. Jenis output sensor adalah penentu jenis node, sama seperti di keluarga analog.

Cara Kerja Jaringan Ackcio Mesh

Setiap node meneruskan data node lain (multi-hop, hingga 12 hop, hingga 50 node per jaringan), sehingga jangkauan tidak berhenti pada jarak pandang satu node ke gateway: tautan tunggal mencapai 5 km line-of-sight, ±1 km di perkotaan, dan ±500 m di bawah tanah. Untuk titik yang terhalang topografi, Repeater Node BEAM-RN memperpanjang jalur. Seluruh transmisi terenkripsi AES-128 end-to-end.

Pertanyaan yang Sering Diajukan

Sensor saya analog biasa, apakah bisa memakai node ini?

Tidak. BEAM-VW-S1 membaca sensor vibrating wire (plus termistor dan input pulsa). Sensor beroutput tegangan, arus, atau wheatstone bridge memakai BEAM-AN-S1. Cek jenis output sensor Anda sebelum memesan.

Kenapa baterainya jauh lebih boros dari node analog Ackcio?

Karena cara bacanya berbeda: node VW harus mengeksitasi kumparan sensor dengan sapuan tegangan dan mengunci frekuensi resonansinya setiap siklus, sementara node analog cukup membaca sinyal listrik yang sudah ada. Estimasi datasheet VW-S1: 3 bulan pada interval 5 menit, 12–14 bulan pada interval 30–60 menit.

Pulse counter-nya untuk apa?

Untuk instrumen beroutput pulsa, yang paling umum adalah tipping bucket rain gauge. Satu node VW-S1 dengan demikian bisa melayani satu titik VW sekaligus satu titik hujan di lokasi yang sama — kemampuan yang tidak ada di BEAM-VW-S8.

Bagaimana bila sensor VW saya lebih dari satu dan berdekatan?

Pakai BEAM-VW-S8: delapan kanal VW dalam satu node. VW-S1 tetap pilihan yang tepat bila titik-titiknya tersebar berjauhan, karena setiap titik mendapat node dan posisi Mesh-nya sendiri.

Spesifikasi

Spesifikasi Ackcio BEAM-VW-S1
Dukungan sensor 1 sensor (1 kanal vibrating wire, 1 kanal termistor, 1 pulse counter)
Modul pembacaan VW ADC diferensial 12-bit; eksitasi sapuan 8 V peak-to-peak; 5 sampel/detik; durasi ±5 detik per siklus
Rentang pengukuran VW 450–6000 Hz, resolusi 0,01 Hz, akurasi ±0,04% FS
Termistor −20°C s.d. +80°C (termistor 3K), resolusi 0,1°C, akurasi ±0,2°C
Pengkabelan Push-in CAGE CLAMP (0,2–1,5 mm² / 24–16 AWG)
Jaringan Ackcio Mesh, pita ISM 863–870 MHz & 902–928 MHz, multi-hop hingga 12 hop, hingga 50 node per jaringan, enkripsi AES-128 end-to-end
Jangkauan per tautan Hingga 5 km line-of-sight, ±1 km perkotaan, ±500 m bawah tanah (pada daya pancar 30 dBm)
Baterai 1 × D-Cell Li-SOCl₂ 3,6 V, kapasitas rekomendasi 19 Ah; estimasi 3–18 bulan tergantung interval sampling (lihat tabel di deskripsi)
Perangkat lunak Ackcio Nimbus (Android) untuk setup perangkat, pemantauan jaringan, dan troubleshooting
Proteksi Proteksi surja (breakdown impuls 500 V tipikal), proteksi hubung singkat, proteksi suplai terbalik, ESD 15 kV
Dimensi & berat 100 × 100 × 80 mm, 0,7 kg, aluminium die-cast
Suhu operasional & proteksi lingkungan −40°C s.d. +80°C, IP67
Sertifikasi radio FCC: 2AT8M-VW-S1-V3X0 · IC: 27349-VWS1V3X0 · CE/RED · RCM · Anatel
Braket pemasangan BEAM-BK-SM (serbaguna: vertikal/horizontal/tiang)

Fitur Unggulan

  • Pembacaan Optimal: Menghasilkan 5 sampel data per detik dengan durasi akuisisi hanya 5 detik setiap siklus pengukurannya.
  • Perlindungan Komprehensif: Dibekali perlindungan surge protection, tahanan tegangan impuls pemecah hingga 500V, pelindung hubungan arus pendek, pelindung catu daya terbalik, hingga ketahanan ESD 15kV.
  • Transmisi Aman: Seluruh pengiriman data nirkabel diamankan secara penuh menggunakan enkripsi AES128 end-to-end.
  • Pulse counter terintegrasi untuk instrumen beroutput pulsa seperti tipping bucket rain gauge.
  • Kanal termistor khusus untuk koreksi suhu pembacaan vibrating wire.

Aplikasi

Titik pantau tunggal berbasis sensor vibrating wire: piezometer VW pada bendungan, tanggul, dan tambang; strain gauge VW pada struktur beton dan baja; crack/joint meter pada sambungan bendungan dan terowongan; load cell VW pada angkur dan strut galian, khususnya titik yang jauh dari listrik dan tidak praktis ditambatkan kabel ke data logger pusat. Pulse counter-nya membuka pasangan tambahan: stasiun hujan tipping bucket di lokasi yang sama dengan titik pantau VW.
