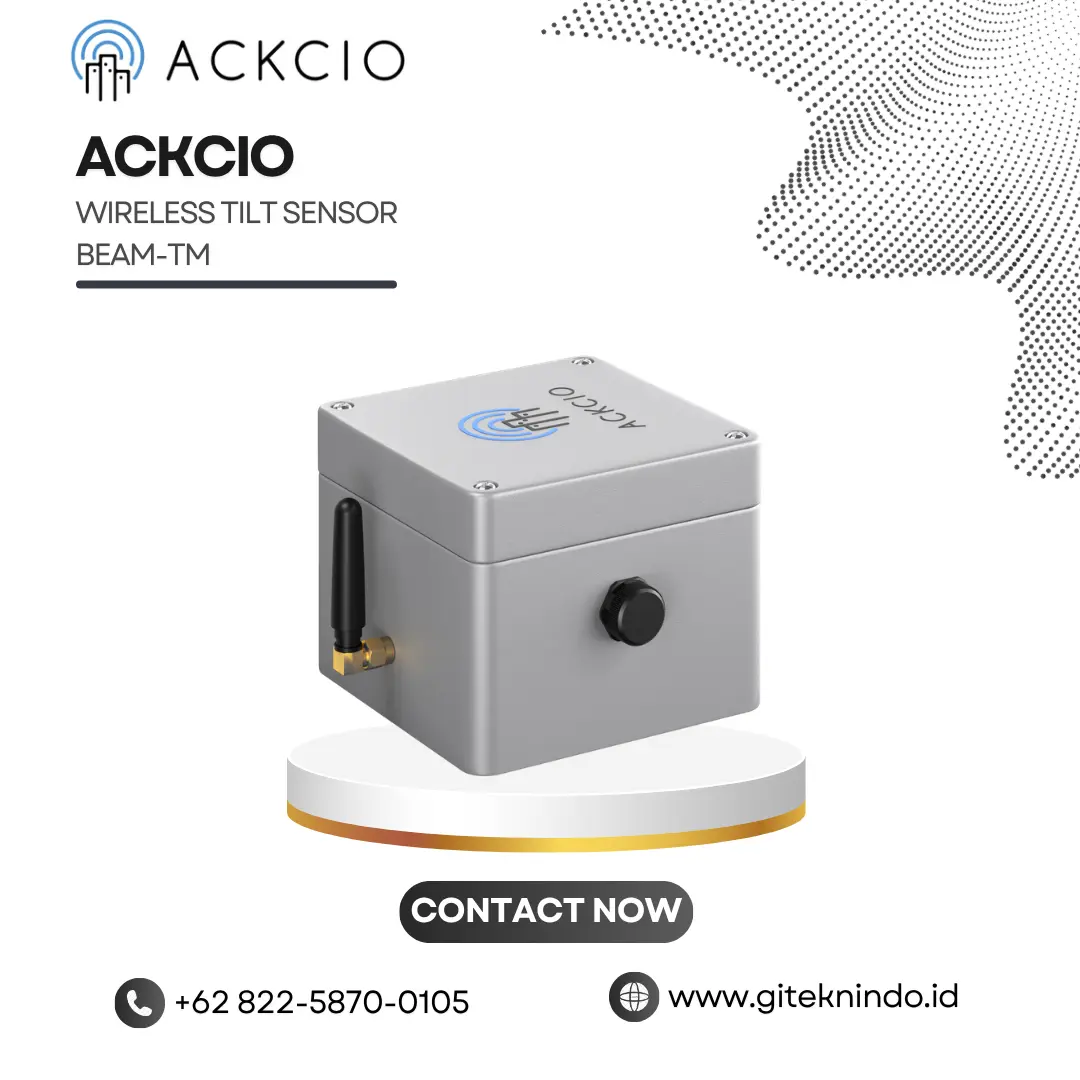

Sensor Kemiringan Nirkabel Ackcio BEAM-TM

Sensor Kemiringan Nirkabel Ackcio BEAM-TM

Jika Anda berminat untuk membeli Sensor Kemiringan Nirkabel BEAM-TM yang disediakan oleh PT Global Intan Teknindo, silakan langsung hubungi kami melalui:

PT. Global Intan Teknindo

Kategori: , Brand:

Sensor Kemiringan Nirkabel BEAM-TM dari Ackcio adalah perangkat pemantauan kemiringan berpresisi tinggi untuk proyek infrastruktur kritis. Sensor ini menggunakan MEMS inclinometer kompensasi otomatis dari Sisgeo Asia Pacific. Alat ini mendeteksi perubahan sudut dan pergerakan struktur secara real-time.

BEAM-TM menawarkan beberapa keunggulan utama. Pertama, perangkat ini memiliki akurasi pengukuran hingga ±0,01° pada rentang ±15°. Kedua, baterai D-Cell Li-SOCl₂ mampu bertahan hingga 24 bulan. Ketiga, jaringan mesh-nya mendukung hingga 12 hop. Ketiga fitur ini membuat BEAM-TM ideal untuk pemantauan jangka panjang di lokasi terpencil.

Mengapa Memilih Sensor Kemiringan Nirkabel BEAM-TM?

Sensor Kemiringan Nirkabel BEAM-TM unggul dalam menjaga keandalan data di lingkungan ekstrem. Sebagai contoh, perangkat ini memiliki rating IP67. Housing-nya terbuat dari aluminium die-cast yang tahan debu dan air. Selain itu, konsumsi dayanya sangat rendah, hanya <20µA dalam mode idle. Di samping itu, enkripsi AES128 melindungi data dari ujung ke ujung.

Perangkat ini juga dilengkapi sensor barometer internal. Fitur ini membantu mengkompensasi pembacaan sensor akibat perubahan tekanan udara. Tidak hanya itu, aplikasi Android Ackcio Nimbus memudahkan konfigurasi dan monitoring di lapangan.

Cara Kerja Sensor Kemiringan Nirkabel BEAM-TM

Pertama, pasang BEAM-TM pada struktur yang ingin Anda pantau, seperti dinding penahan tanah atau lereng tambang. Sensor akan mengukur perubahan kemiringan pada sumbu X dan Y secara otomatis. Kemudian, data ini dikirim melalui jaringan mesh frekuensi 863–870 MHz atau 902–928 MHz. Selanjutnya, gateway akan meneruskan data ke server untuk dianalisis. Dengan demikian, Anda dapat memantau pergerakan struktur secara real-time dari jarak jauh.

Anda dapat mengatur interval perekaman sesuai kebutuhan, mulai dari beberapa menit hingga beberapa jam. Ketika pergerakan melebihi batas aman, sistem akan mengirim notifikasi alarm. Alarm ini dapat dikonfigurasi melalui aplikasi atau dashboard Snape.

Spesifikasi Singkat Sensor Kemiringan Nirkabel BEAM-TM

Jenis sensor: MEMS inclinometer kompensasi otomatis
Jumlah sumbu: Biaxial (X dan Y)
Rentang pengukuran: ±15°
Akurasi: ±0,01° pada rentang ±15°
Resolusi: 0,0001°
Offset suhu: ±0,003°/°C (-20°C hingga +80°C)
Thermistor bawaan: -20°C hingga +80°C
Komunikasi: Jaringan mesh nirkabel
Frekuensi: 863–870 MHz dan 902–928 MHz
Daya transmisi: Hingga 1 W (30 dBm)
Kecepatan data: 50 kbps
Keamanan: Enkripsi AES128 end-to-end
Jangkauan: 5 km line-of-sight, 1 km urban, 500 m bawah tanah
Jumlah node maksimum: 50 node
Jumlah hop maksimum: 12 hop

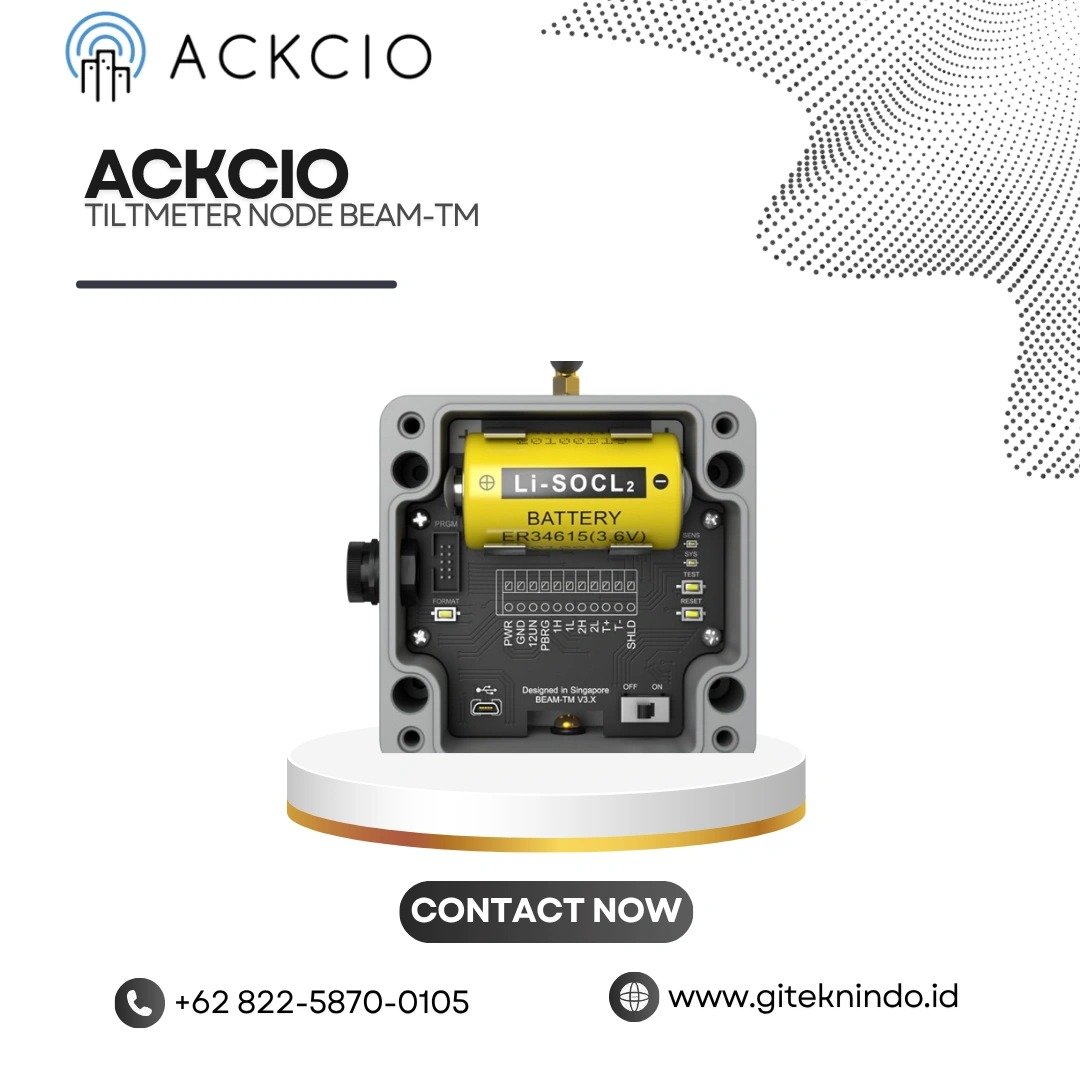

Catu daya: 1× baterai D-Cell Li-SOCl₂
Konsumsi daya idle: <20µA
Konsumsi daya TX: <300 mA
Proteksi: IP67, surge protection, ESD 15kV
Dimensi: 100×100×80 mm
Berat: 0,7 kg
Material: Die-cast aluminium

Aplikasi Sensor Kemiringan Nirkabel BEAM-TM di Berbagai Sektor

Anda dapat menggunakan Sensor Kemiringan Nirkabel BEAM-TM untuk berbagai keperluan pemantauan. Misalnya, di tambang terbuka, alat ini memonitor pergerakan lereng dan mencegah longsor. Dalam studi kasus di Kalimantan, BEAM-TM berhasil mengirim data pergerakan tanah setiap 15 menit selama 6 bulan tanpa gangguan. Tim geoteknik mendeteksi pergeseran 2 cm lebih awal dan melakukan evakuasi alat berat sebelum longsor terjadi.

Selain itu, Sensor Kemiringan Nirkabel BEAM-TM juga ideal untuk pemantauan stabilitas bendungan. Anda dapat memasang BEAM-TM di berbagai titik tubuh bendungan. Data akan terkirim secara real-time ke pusat kontrol. Tidak hanya itu, BEAM-TM juga cocok untuk pemantauan dinding penahan tanah pada proyek konstruksi. Anda juga dapat menggunakannya untuk mengukur kemiringan rel kereta api dan pergerakan lereng di sekitar jalur kereta.

Produk Terkait di Giteknindo

Lihat juga produk unggulan lainnya: Node Digital Nirkabel Beam DG, Perangkat Pengulang Jaringan Mesh BEAM-RN, dan berbagai produk Ackcio lainnya yang tersedia di Giteknindo. Dapatkan harga terbaik dan konsultasi teknis langsung dari tim kami.

Tim teknis Giteknindo telah berpengalaman mengimplementasikan Sensor Kemiringan Nirkabel BEAM-TM di berbagai proyek pemantauan. Oleh karena itu, jangan ragu untuk menghubungi kami melalui WhatsApp di footer untuk konsultasi gratis.

Referensi teknis resmi: Dokumentasi Ackcio BEAM-TM dari Pabrikan | Dukungan teknis dan manual lengkap (PDF)

Spesifikasi

ParameterSpesifikasi
ModelBEAM-TM
Tipe ProdukWireless Tiltmeter Node (Sensor Kemiringan Nirkabel)
Jenis Sensor KemiringanMEMS inclinometer kompensasi otomatis (Sisgeo)
Jumlah SumbuBiaxial (X dan Y)
Rentang Pengukuran±15°
Akurasi±0,01° pada rentang ±15°
Resolusi0,0001°
Offset Suhu±0,003°/°C (-20°C hingga +80°C)
Termistor (Suhu Internal)-20°C hingga +80°C, Akurasi ±0,5°C
Sensor Barometer300–1100 hPa, Resolusi 0,18Pa
Frekuensi Radio863–870 MHz dan 902–928 MHz (ISM Band)
Daya TransmisiHingga 1 W (30 dBm)
Kecepatan Data50 kbps
Jangkauan Komunikasi5 km (line-of-sight), 1 km (urban), 500 m (bawah tanah)
Jumlah Node Maks.Hingga 50 node
Jumlah Hop Maks.12 hop
Keamanan DataEnkripsi AES128 end-to-end
Catu Daya1 × Baterai D-Cell Li-SOCl₂ 3,6V
Umur BateraiHingga 24 bulan (tergantung interval)
Konsumsi Daya Idle<20µA
Konsumsi Daya TX<300 mA
ProteksiIP67, Surge, ESD 15kV, Short Circuit, Reverse Polarity
Dimensi100 × 100 × 80 mm
Berat0,7 kg
Material HousingDie-cast Aluminium
MCUArm Cortex-M3 48 MHz, 32-bit
Memori128 KB Flash, 20 KB SRAM, 8 MB External
Suhu Operasi-40°C hingga +80°C
Software PendukungAckcio Nimbus (Android), Snape Platform

Fitur Unggulan

  • Akurasi Tingkat Presisi Tinggi – Sensor MEMS biaxial dari Sisgeo memberikan akurasi hingga ±0,01° pada rentang ±15°, menjamin data yang andal untuk analisis pergerakan struktural.
  • Jangkauan Komunikasi Luar Biasa – Jaringan mesh berdaya rendah mampu menjangkau hingga 5 km (line-of-sight), 1 km (area urban), dan 500 m (bawah tanah), ideal untuk area yang luas dan sulit.
  • Keamanan Data End-to-End – Dilengkapi enkripsi AES128 yang melindungi data Anda dari sensor hingga ke pusat kontrol.
  • Desain Tangguh untuk Lingkungan Ekstrem – Housing aluminium die-cast dengan rating IP67 membuatnya tahan terhadap debu, air, dan kondisi tambang bawah tanah yang keras.
  • Operasi Mandiri Jangka Panjang – Baterai D-Cell Li-SOCl₂ berkapasitas tinggi memberikan daya tahan hingga 24 bulan, sangat mengurangi biaya perawatan.
  • Pemasangan Fleksibel – Tersedia opsi braket pemasangan horizontal, vertikal, dan rel kereta, memudahkan instalasi di berbagai jenis struktur.
  • Sistem Alarm yang Cerdas – Anda dapat mengonfigurasi ambang batas kemiringan. Saat terlewati, sistem akan mengirim notifikasi segera untuk tindakan cepat.
  • Sensor Lingkungan Terintegrasi – Dilengkapi sensor suhu dan barometer untuk kompensasi data yang lebih akurat serta pemantauan kondisi lingkungan sekitar.
  • Manajemen Mudah dengan Aplikasi Android – Gunakan aplikasi Ackcio Nimbus untuk konfigurasi perangkat, pemantauan jaringan, dan diagnostik dari genggaman tangan Anda.
  • Jaringan Mesh yang Andal dan Dapat Diskalakan – Jaringan mandiri (self-healing) ini mendukung hingga 50 node dan 12 hop, memastikan koneksi data yang stabil bahkan untuk proyek berskala besar.

Aplikasi

1. Pemantauan Lereng Tambang Terbuka di Kalimantan

Sebuah perusahaan tambang batu bara menggunakan Sensor Kemiringan Nirkabel BEAM-TM untuk memantau pergerakan 15 titik lereng tambang. Setiap node terhubung melalui jaringan mesh. Data pergerakan tanah terekam setiap 15 menit. Sistem alarm akan aktif jika pergerakan mencapai 2 cm per hari. Dalam 8 bulan operasi, tidak ada insiden longsor yang menyebabkan korban jiwa atau kerusakan alat berat.

2. Pemantauan Stabilitas Bendungan di Jawa Barat

Konsultan geoteknik menggunakan BEAM-TM untuk memantau 20 titik di tubuh bendungan. Jaringan mesh dengan 10 node berhasil mengirim data pergerakan setiap jam. Ketika kemiringan meningkat 0,5° dalam 24 jam setelah hujan deras, alarm langsung dikirim ke operator. Tim sipil segera menurunkan elevasi waduk dan mencegah kerusakan struktural.

3. Pemantauan Dinding Penahan Tanah Proyek Tol di Sumatera

Proyek konstruksi jalan tol menggunakan BEAM-TM untuk memantau 12 titik dinding penahan tanah (retaining wall). Delapan node dipasang di sepanjang dinding dengan jarak 50 meter antar node. Data pergerakan dinding terekam setiap 30 menit. Tim konstruksi dapat menyesuaikan metode pemadatan tanah secara real-time berdasarkan data yang masuk. Proyek selesai tepat waktu tanpa pergerakan dinding yang membahayakan.

4. Pemantauan Kemiringan Rel Kereta Api di Jawa Tengah

Sebuah perusahaan kereta api mengimplementasikan BEAM-TM untuk memantau kemiringan rel di tikungan tajam. Sensor dipasang di bantalan rel pada lima titik kritis. Data kemiringan dikirim setiap jam ke pusat kontrol. Operator mendeteksi peningkatan kemiringan 0,3° di satu titik. Tim perawatan segera melakukan perbaikan track ballast sebelum kerusakan semakin parah. Kecepatan operasional kereta tetap aman dan jadwal tidak terganggu.

Katalog

Anda dapat mengunduh katalog dan dokumentasi teknis lengkap untuk Sensor Kemiringan Nirkabel BEAM-TM melalui tautan referensi berikut.

Sumber data dan spesifikasi teknis mengacu pada platform terverifikasi seperti alfalab.eu, serta situs resmi pabrikan untuk memastikan akurasi informasi.

Informasi lebih lanjut mengenai rangkaian produk Ackcio lainnya tersedia di halaman brand Ackcio di Giteknindo.
