AI Summary
Artikel ini membahas metode pengujian Pile Integrity Test (PIT) berdasarkan standar ASTM D5882. Kontraktor menggunakan metode non-destruktif ini untuk memeriksa keutuhan struktur pondasi tiang pancang. Selain itu, alat ini mampu mendeteksi cacat keretakan, kontinuitas beton, serta perkiraan panjang tiang secara cepat dan efektif.
Dalam konstruksi modern, fondasi tiang pancang yang kokoh menentukan keselamatan jangka panjang sebuah bangunan. Namun, mata telanjang kerap kali kesulitan mendeteksi kerusakan atau cacat mikro di dalam tanah. Oleh karena itu, industri sipil mengandalkan Pile Integrity Test (PIT) untuk mengevaluasi kualitas struktur fondasi tanpa merusak komponen bangunan.

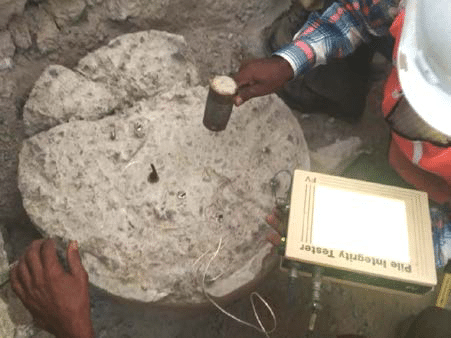

Alat untuk pengujian pile integrity test.
Urgensi dan Definisi Pile Integrity Test (PIT)
Standar ASTM D5882 mengklasifikasikan Pile Integrity Testing (PIT) sebagai Low Strain Impact Integrity Testing. Prosedur teknis ini mengukur integritas komponen tiang pancang vertikal maupun miring. Selanjutnya, sistem ini menganalisis kecepatan dan respons dinamis tiang terhadap hantaman palu khusus.
Uji integritas memberikan kepastian bagi para kontraktor dan pemilik proyek sebelum membangun struktur atas (*superstructure*). Sebab, uji ini memastikan tiang pancang bebas dari retakan internal atau rongga udara (*voids*). Kontraktor menerapkan metode PIT pada penampang beton padat, kolom beton cor (*bored pile*), pipa baja, hingga pondasi jembatan.
Selain mengawasi kualitas proyek baru, praktisi mengandalkan metode PIT untuk menilai legalitas struktur bangunan kuno. Melalui pendekatan statistik, seorang engineer berpengalaman mampu mengevaluasi puluhan titik tiang pancang dalam satu hari kerja. Oleh sebab itu, proses pengerjaan ini terbukti sangat cepat, efisien, dan ekonomis.
Fungsi dan Informasi Hasil Pengujian PIT

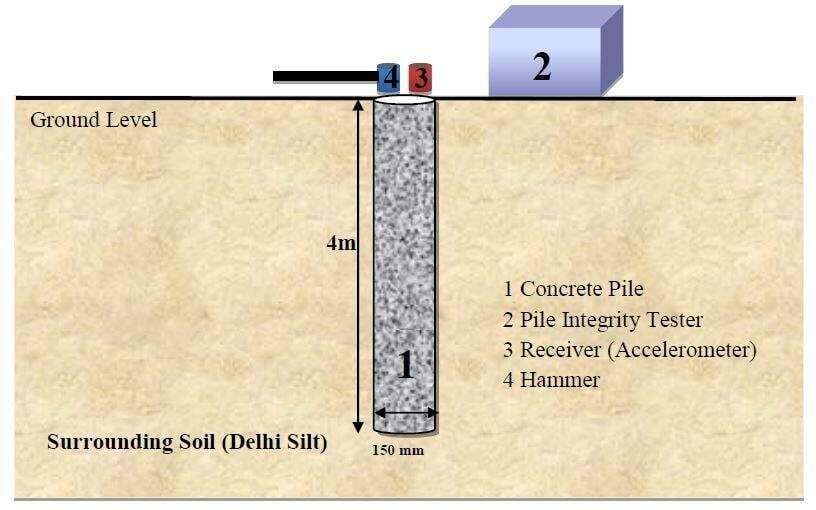

Prinsip dasar pengujian ini menerapkan teori perambatan gelombang satu dimensi. Saat palu khusus memukul permukaan tiang, gelombang kejut primer merambat turun menuju dasar pondasi. Kemudian, batas ujung tiang akan memantulkan gelombang tersebut ke atas akibat perbedaan densitas material beton dan lapisan tanah.
Jika tiang mengalami cacat struktural, deformasi fisik akan memicu pantulan sekunder. Sensor *motion probe* canggih menangkap sinyal umpan balik ini, lalu menerjemahkannya ke dalam grafik digital. Secara umum, implementasi PIT memetakan parameter kualitas berikut:
- Kontinuitas Tiang: Memastikan seluruh tubuh tiang menyatu sempurna tanpa adanya segmentasi terpisah.
- Deteksi Cacat Internal: Mengidentifikasi letak serta tingkat keparahan retakan pada struktur beton.
- Perkiraan Panjang Tiang: Mengukur estimasi total kedalaman tiang berdasarkan waktu tempuh bolak-balik gelombang.
- Perubahan Penampang: Mendeteksi terjadinya penyusutan diameter tiang (*necking*) atau pembengkakan penampang (*bulging*).
Kelebihan dan Batasan Metode Pile Integrity Test
Kondisi riil lapangan dan batasan struktural menentukan pemilihan metode pengujian geoteknik. Langkah penyesuaian ini sangat krusial agar data hasil pembacaan memiliki validitas tinggi. Oleh karena itu, engineer harus cermat agar terhindar dari kesalahan analisis data.
Tabel berikut menyajikan analisis komparatif mengenai karakteristik kelebihan serta keterbatasan metode PIT dalam industri sipil saat ini:
| Aspek Evaluasi | Kelebihan Utama Pengujian PIT | Keterbatasan / Hambatan Lapangan |
|---|---|---|
| Kecepatan & Efisiensi | Proses pengambilan data lapangan berlangsung instan. Teknisi mampu menguji ratusan tiang dalam satu hari kerja. | Namun, hasil pembacaan grafis bersifat perkiraan. Kondisi ini membutuhkan keahlian engineer berpengalaman untuk interpretasi sinyal. |
| Sifat Pengujian | Metode non-destruktif ini tidak merusak penampang beton maupun komponen tiang uji. | Akan tetapi, alat kurang efektif jika penampang tiang pancang sudah bervariasi ekstrem sejak awal pengerjaan. |
| Kondisi Akses | Teknisi hanya membutuhkan akses area kepala tiang atas untuk menempatkan sensor penguji. | Sebaliknya, aplikasi alat tidak berjalan jika pile cap atau cor beton lanjutan telah menutup tiang pancang. |
| Evaluasi Kerusakan | Sistem sangat sensitif memetakan letak rongga udara atau retakan awal pada bagian atas tiang. | Meskipun demikian, alat kurang efektif mengevaluasi cacat struktural di bawah level keretakan utama luas penampang. |
Metode Pelaksanaan Pengerjaan PIT Secara Profesional
Persiapan permukaan kepala tiang wajib mengikuti standar rekayasa sipil yang ketat. Langkah ini menghasilkan grafik pantulan gelombang yang bersih tanpa gangguan *noise*. Selain itu, kepala tiang harus bebas dari genangan air, lumpur, tanah, serta serpihan beton lepas.
Teknisi menggunakan mesin gerinda untuk meratakan permukaan beton pada titik pengujian. Proses sterilisasi ini memastikan sensor *motion probe* menempel tegak lurus secara solid. Dengan demikian, posisi ideal penempatan sensor berada di dekat pusat kepala tiang dengan jarak maksimal 300 mm dari hantaman palu.
Mitra Penyedia Instrumen dan Jasa Audit Struktur di Indonesia
Penerapan audit fondasi melalui Pile Integrity Test membutuhkan instrumen digital berspesifikasi tinggi. Kekeliruan membaca pola gelombang berisiko meloloskan retakan fatal yang mengancam keselamatan bangunan. Oleh karena itu, Anda memerlukan keahlian dari tenaga ahli bersertifikat.
PT Global Intan Teknindo hadir sebagai mitra tepercaya di Indonesia untuk penyediaan sistem instrumentasi sipil. Kami menyediakan solusi audit fondasi menyeluruh untuk regulasi bangunan, jaminan kualitas konstruksi, hingga investigasi forensik. Jadi, tim kami siap membantu memastikan keamanan aset berharga Anda.
Kami menyediakan perangkat alat uji PIT modern berpresisi milimeter. Selain itu, tim teknisi berpengalaman kami siap menangani seluruh rangkaian pengujian di lapangan. Kami mengelola persiapan permukaan tiang, akuisisi data, hingga visualisasi laporan analisis akhir secara valid.
PORTOFOLIO Eksplorasi dokumentasi pengerjaan jasa audit struktur dan pengujian geoteknik oleh tim ahli kamiRekomendasi Layanan dan Produk Pendukung Pengujian Pondasi
Beberapa rekomendasi solusi profesional berikut dapat mendukung instansi Anda dalam merencanakan pengadaan sistem pengujian fondasi. Dengan demikian, Anda bisa memilih layanan dan produk pendukung yang paling sesuai dengan kebutuhan spesifik proyek di lapangan:
Alat Uji Non-Destruktif (NDT)
Kami menyediakan lini instrumen pengujian komplit standar internasional. Alat ini mendeteksi keutuhan beton dan kualitas material tanpa merusak struktur objek.
Lihat Katalog Produk
Jasa Pengujian & Audit Fondasi Tiang
Layanan lapangan kami mencakup pengujian PIT dan pengolahan sinyal gelombang. Engineer ahli kami kemudian menerbitkan laporan analisis integritas struktur bangunan.
Hubungi Tim TeknisFAQ (Pertanyaan yang Sering Diajukan)
Kapan waktu ideal untuk melaksanakan Pile Integrity Test setelah proses pengecoran tiang?
Sesuai standar teknis, pemeriksaan tiang pancang sebaiknya berlangsung minimal 7 hari pasca-pengecoran beton. Durasi ini memastikan beton mencapai tingkat kekerasan awal yang cukup. Alhasil, material mampu merambatkan gelombang mekanis secara optimal.
Apakah Pile Integrity Test bisa mendeteksi seberapa besar beban yang mampu ditahan oleh tiang?
Tidak. Sebab, PIT termasuk kategori pengujian regangan rendah untuk mengevaluasi keutuhan fisik dan dimensi tiang. Jika ingin mengetahui kapasitas daya dukung beban aktual tiang, gunakan metode PDA Test atau uji beban statis.
Bagaimana mengatasi kondisi permukaan kepala tiang yang hancur atau tidak rata akibat sisa bobokan?
Teknisi wajib memperbaiki kondisi tersebut sebelum pengujian dimulai. Oleh karena itu, kami akan membersihkan beton yang rapuh, lalu meratakan permukaan dengan gerinda. Langkah ini membuat koneksi sensor menjadi solid (*solid contact*).
Mengapa penafsiran grafik PIT harus dilakukan oleh orang yang berpengalaman?
Sebab, akselerometer merekam seluruh anomali gelombang di dalam tanah. Sering kali, perubahan lapisan tanah keras menghasilkan grafik yang mirip dengan cacat tiang. Oleh karena itu, ahli berpengalaman mampu membedakan hambatan tanah dan cacat beton secara akurat.
Kesimpulan
Sebagai kesimpulan, metode Pile Integrity Test (PIT) menjadi pilar utama dalam penjaminan mutu konstruksi sipil. Pengelola proyek dapat mengantisipasi risiko kegagalan struktural sejak dini melalui pemetaan kontinuitas beton. Selain itu, alat ini mengukur kedalaman tiang pancang tanpa merusak struktur dasar.
Dengan demikian, kualitas instrumen pengukur dan kompetensi teknisi menentukan keandalan hasil audit ini. Hubungi PT Global Intan Teknindo untuk mendapatkan produk alat uji orisinal. Dukungan tim ahli kami siap mewujudkan sistem audit geoteknik dengan standar keselamatan tertinggi.
