Tiang pancang yang terlihat sempurna di permukaan bisa saja menyimpan rongga udara atau retakan beberapa meter di bawah tanah — dan tanpa pengujian yang tepat, cacat ini baru ketahuan setelah struktur atas mulai dibangun di atasnya, saat perbaikan sudah jauh lebih mahal dan rumit. PIT test (Pile Integrity Test) dikembangkan untuk mendeteksi masalah semacam ini lebih awal, tanpa merusak tiang yang diuji. Artikel ini membahas apa itu PIT test, standar acuannya, cara kerja teknisnya, serta batasan yang perlu dipahami sebelum menggunakannya.
Apa Itu PIT Test (Pile Integrity Test)
PIT test adalah singkatan dari Pile Integrity Test, sebuah metode pengujian non-destruktif yang dipakai untuk memeriksa keutuhan struktur tiang pancang tanpa merusak komponennya. Standar ASTM D5882 mengklasifikasikan PIT test sebagai Low Strain Impact Integrity Testing — prosedur ini mengukur integritas tiang pancang, baik yang terpasang vertikal maupun miring, dengan menganalisis respons dinamis tiang terhadap hantaman palu khusus.

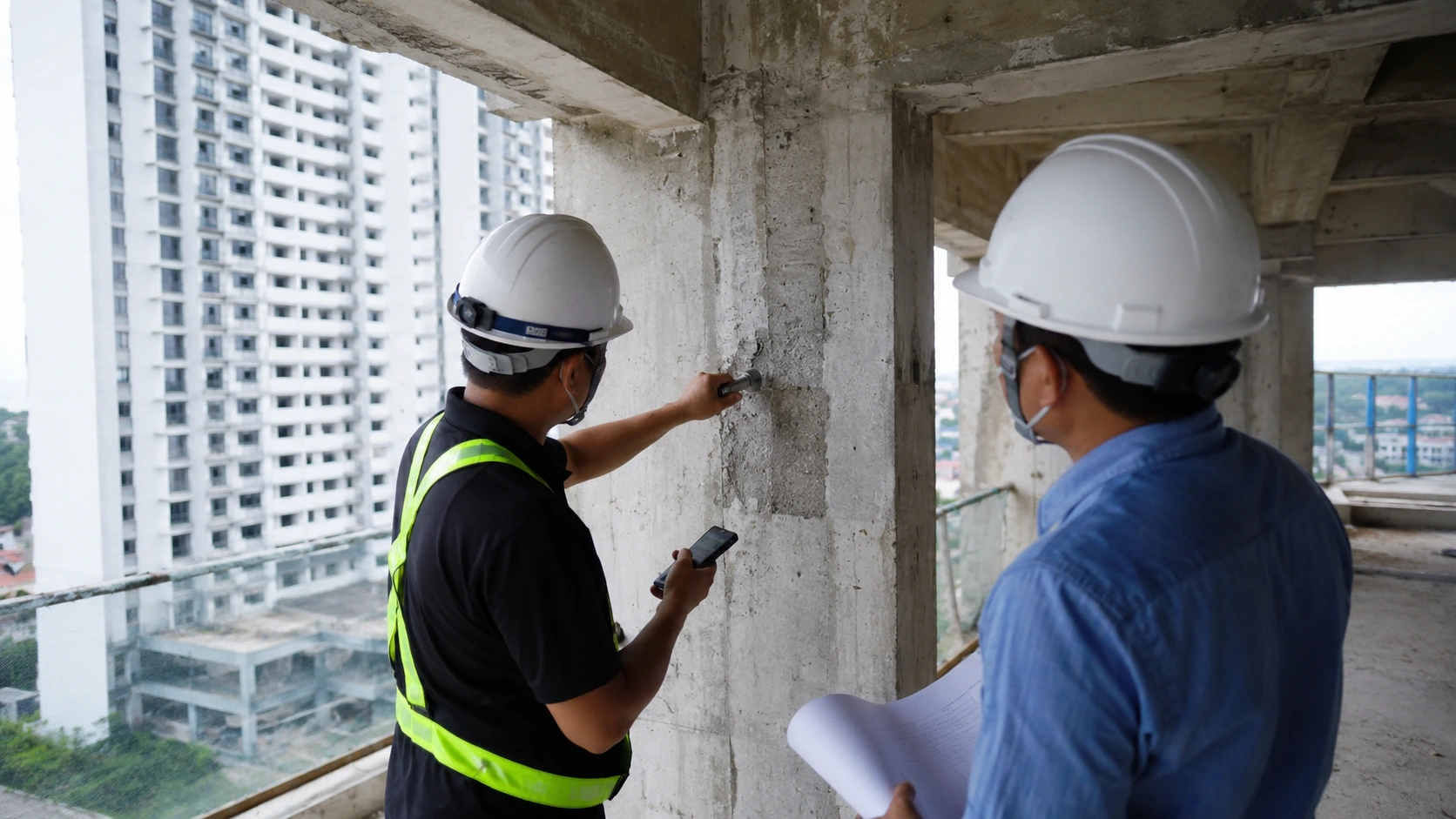

Kontraktor dan pemilik proyek menjalankan PIT test sebelum membangun struktur atas (superstructure) untuk memastikan tiang pancang bebas dari retakan internal atau rongga udara. Metode ini bisa diterapkan pada tiang beton padat, bored pile, pipa baja, hingga pondasi jembatan. Selain untuk proyek baru, PIT test juga umum dipakai untuk menilai kondisi struktural bangunan lama sebagai bagian dari audit fondasi.

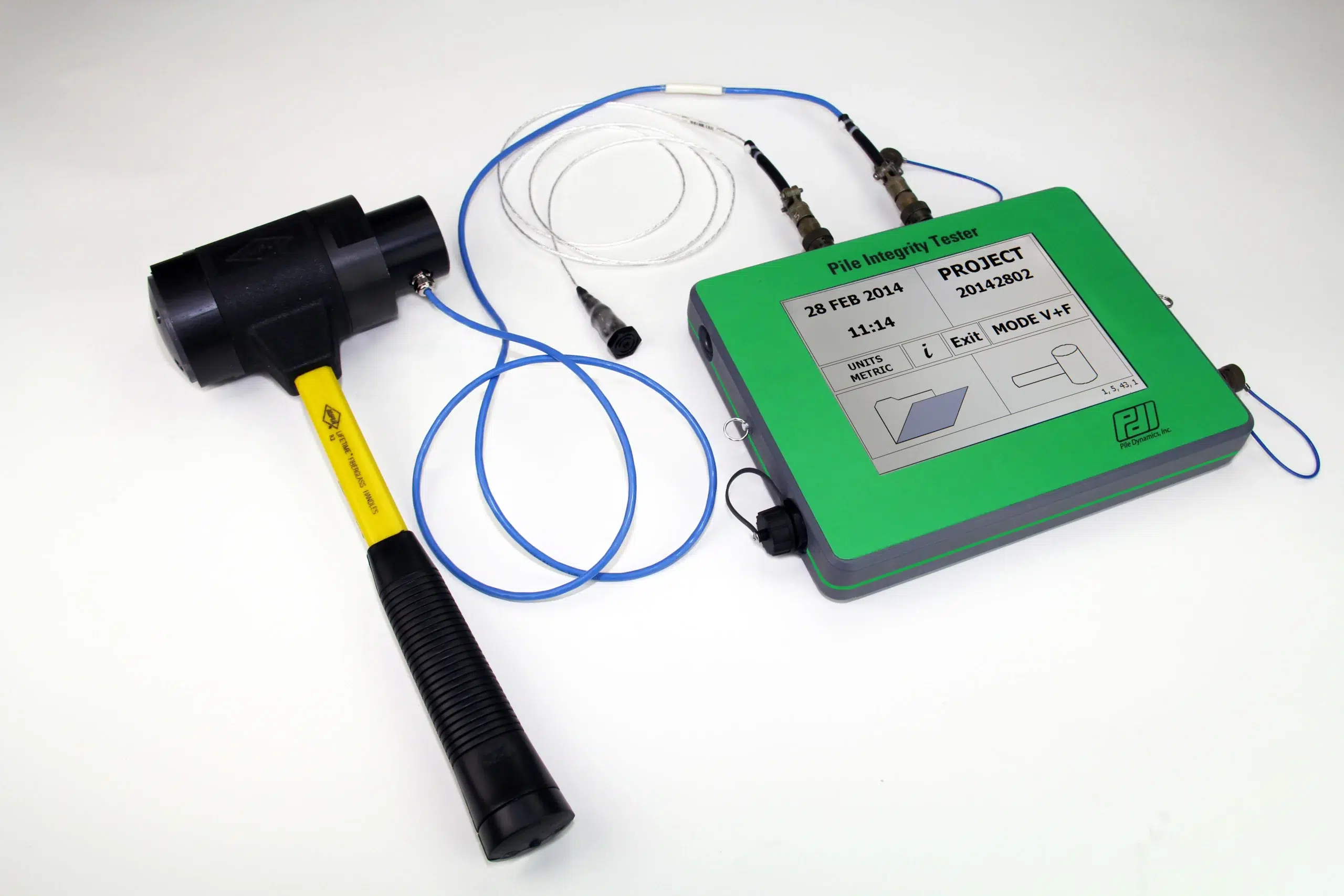

Alat PIT test dipakai teknisi untuk memeriksa keutuhan tiang pancang langsung di lapangan.
Cara Kerja PIT Test
Prinsip dasar PIT test menerapkan teori perambatan gelombang satu dimensi. Saat palu khusus memukul kepala tiang, gelombang tekan merambat turun menuju dasar tiang. Perbedaan densitas antara material beton dan lapisan tanah di ujung tiang memantulkan gelombang tersebut kembali ke atas.
Jika tiang mengalami cacat struktural — seperti retakan atau rongga — perubahan densitas pada titik cacat tersebut turut memicu pantulan sekunder sebelum gelombang utama kembali dari dasar tiang. Sensor motion probe menangkap seluruh sinyal pantulan ini dan menerjemahkannya menjadi grafik digital yang kemudian dianalisis oleh teknisi.
Informasi yang Dihasilkan PIT Test
- Kontinuitas tiang — memastikan seluruh tubuh tiang menyatu sempurna tanpa segmentasi terpisah.
- Deteksi cacat internal — mengidentifikasi letak dan tingkat keparahan retakan pada struktur beton.
- Perkiraan panjang tiang — mengukur estimasi kedalaman tiang berdasarkan waktu tempuh bolak-balik gelombang.
- Perubahan penampang — mendeteksi penyusutan diameter tiang (necking) atau pembengkakan penampang (bulging).
Yang penting dipahami: PIT test adalah metode regangan rendah (low strain test) yang bertujuan murni memeriksa kontinuitas fisik tiang. PIT test tidak mengukur kapasitas daya dukung beban (bearing capacity) dari tiang pondasi — untuk kebutuhan itu, metode yang tepat adalah PDA Test atau uji beban statis.
Kelebihan dan Keterbatasan PIT Test
| Aspek | Kelebihan | Keterbatasan |
|---|---|---|
| Kecepatan | Pengambilan data instan, bisa menguji puluhan hingga ratusan tiang dalam satu hari kerja | Hasil grafik bersifat interpretatif, memerlukan engineer berpengalaman untuk membacanya |
| Sifat pengujian | Non-destruktif, tidak merusak penampang beton atau komponen tiang | Kurang efektif jika penampang tiang sudah bervariasi ekstrem sejak awal pengerjaan |
| Akses lapangan | Hanya perlu akses ke kepala tiang bagian atas | Tidak dapat diterapkan jika pile cap atau cor beton lanjutan sudah menutup tiang |
| Evaluasi kerusakan | Sensitif mendeteksi rongga atau retakan di bagian atas tiang | Kurang efektif mengevaluasi cacat di bawah level keretakan utama pada penampang besar |
Metode Pelaksanaan PIT Test di Lapangan
- Persiapan permukaan kepala tiang. Kepala tiang harus bebas dari genangan air, lumpur, tanah, dan serpihan beton lepas agar grafik pantulan gelombang bersih tanpa gangguan noise.
- Perataan permukaan. Teknisi menggunakan mesin gerinda untuk meratakan permukaan beton pada titik pengujian, memastikan sensor motion probe menempel solid dan tegak lurus.
- Penempatan sensor dan pemukulan. Sensor idealnya ditempatkan dekat pusat kepala tiang dengan jarak maksimal 300 mm dari titik hantaman palu.
- Akuisisi dan analisis sinyal. Data gelombang yang terekam kemudian dianalisis oleh engineer berpengalaman untuk membedakan pantulan akibat cacat tiang dari pantulan akibat perubahan lapisan tanah.
Pertanyaan yang Sering Diajukan Seputar PIT Test
Apa itu PIT test?
PIT test (Pile Integrity Test) adalah metode pengujian non-destruktif berdasarkan standar ASTM D5882 untuk memeriksa keutuhan fisik tiang pancang — termasuk mendeteksi retakan, rongga udara, dan perubahan penampang — tanpa merusak tiang yang diuji.
Kapan waktu ideal melaksanakan PIT test setelah pengecoran tiang?
Sesuai standar teknis, PIT test sebaiknya dilakukan minimal 7 hari setelah pengecoran beton, agar beton mencapai tingkat kekerasan awal yang cukup untuk merambatkan gelombang mekanis secara optimal.
Apakah PIT test bisa mengetahui kapasitas daya dukung beban tiang?
Tidak. PIT test termasuk kategori pengujian regangan rendah yang hanya mengevaluasi keutuhan fisik dan dimensi tiang. Untuk mengetahui kapasitas daya dukung beban aktual, diperlukan metode terpisah seperti PDA Test atau uji beban statis.
Bagaimana jika permukaan kepala tiang hancur atau tidak rata sebelum pengujian?
Permukaan tersebut perlu diperbaiki terlebih dahulu — bagian beton yang rapuh dibersihkan, lalu permukaan diratakan dengan gerinda — agar sensor dapat menempel solid dan hasil pembacaan gelombang tidak terganggu noise.
Kenapa hasil grafik PIT test harus dibaca oleh orang yang berpengalaman?
Karena sensor merekam seluruh anomali gelombang di dalam tanah, dan perubahan lapisan tanah keras terkadang menghasilkan pola grafik yang mirip dengan cacat tiang. Engineer berpengalaman diperlukan untuk membedakan hambatan tanah dari cacat beton yang sesungguhnya.
Kesimpulan
PIT test menjadi salah satu metode paling efisien untuk memastikan keutuhan tiang pancang sebelum struktur atas mulai dibangun — cepat, non-destruktif, dan mampu menguji banyak titik dalam satu hari kerja. Namun keandalan hasilnya sangat bergantung pada persiapan permukaan tiang yang benar dan kemampuan engineer dalam membaca grafik sinyal, karena pola gelombang akibat cacat tiang bisa menyerupai pola akibat perubahan lapisan tanah. Penting juga diingat bahwa PIT test hanya menjawab pertanyaan "apakah tiang ini utuh", bukan "seberapa besar beban yang bisa ditahan tiang ini" — dua hal yang memerlukan metode pengujian berbeda.
