Perbedaan IPX3 dan IPX4: Panduan Standar Uji & Alat Chamber

Industri manufaktur elektronika, otomotif, dan pencahayaan luar ruangan sangat memperhatikan kualitas. Oleh karena itu, produsen harus memastikan ketahanan produk terhadap masuknya air (water ingress). Langkah ini sangat krusial untuk menjamin keamanan produk akhir. Selanjutnya, standar internasional IEC 60529 mengatur tingkat perlindungan ini. Sistem ini terkenal dengan sebutan Ingress Protection (IP) Code. Lebih lanjut, laboratorium kendali mutu (quality control) sangat sering menguji dua tingkat proteksi utama. Kedua tingkat tersebut adalah IPX3 dan IPX4.

Para Quality Control (QC) Engineer, Product Designer, dan Manajer Laboratorium Pengujian wajib memahami perbedaan teknis IPX3 dan IPX4. Pemahaman ini tentu bukan sekadar kebutuhan teoritis semata. Sebaliknya, hal ini menjadi panduan utama mereka. Panduan ini membantu mereka memilih investasi alat uji waterproof test chamber yang tepat.

Apa itu Standar IPX3 dan IPX4?

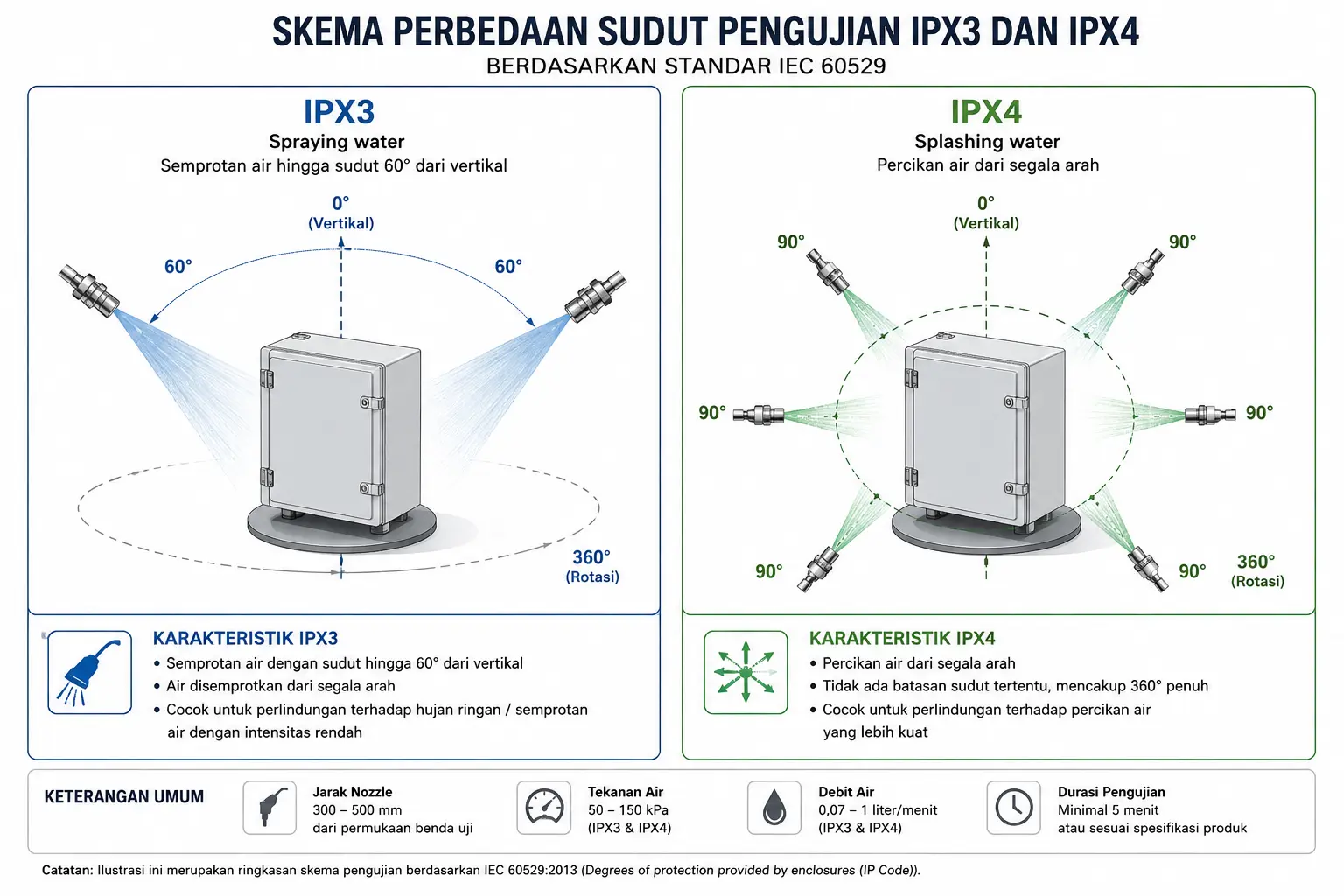

Perbedaan IPX3 dan IPX4 terletak pada arah, sudut, dan intensitas paparan air. Perbedaan ini terjadi selama operator melakukan proses pengujian. Pertama, standar IPX3 (spraying water) bertujuan menguji ketahanan produk terhadap semprotan air. Alat uji menjatuhkan air dari sudut vertikal hingga ±60 derajat. Alat ini menggunakan pipa berayun (oscillating tube) untuk menyemprot sampel. Kedua, standar IPX4 (splashing water) menguji ketahanan produk terhadap cipratan air. Cipratan ini datang dari segala arah (360 derajat) tanpa pelindung khusus. Oleh karena itu, standar internasional IEC 60529 mengatur kedua metode pengujian ini secara ketat. Standar ini memastikan alat uji mereplikasi kondisi lingkungan luar ruangan secara akurat.

Berikut adalah penjelasan definisi masing-masing tingkat proteksi:

• IPX3 (Protected against spraying water): Sistem memberikan perlindungan terhadap air semprotan. Alat menyemprotkan air pada sudut hingga 60 derajat dari arah vertikal. Paparan dari kedua sisi ini tidak boleh menimbulkan efek merusak pada fungsionalitas produk.
• IPX4 (Protected against splashing water): Sistem memberikan perlindungan terhadap cipratan air. Alat mencipratkan air dari segala arah (360 derajat) ke arah kompartemen produk. Sebagai hasilnya, cipratan ini tidak boleh menimbulkan efek merusak. Air juga tidak boleh mengganggu kinerja komponen internal.

Tabel Perbandingan Teknis: IPX3 vs IPX4

Tabel berikut akan mempermudah Anda dalam mengekstraksi data teknis. Data ini berguna untuk kebutuhan dokumentasi laboratorium dan audit mutu. Oleh karena itu, kami menyajikan tabel komparasi parameter uji untuk IPX3 dan IPX4. Angka-angka ini merujuk langsung pada standar IEC 60529:

Metode dan Prosedur Pengujian IPX3 dan IPX4 di Laboratorium

Implementasi pengujian di dalam laboratorium membutuhkan ketelitian tinggi. Selain itu, Anda juga memerlukan kalibrasi instrumen yang tepat. Berikut adalah penjelasan mendalam mengenai metodologi pengujian untuk kedua tingkat proteksi tersebut.

Prosedur Pengujian IPX3 (Water Spraying Test)

Pengujian IPX3 bertujuan menyimulasikan kondisi hujan ringan hingga sedang. Kondisi ini biasanya disertai angin yang membuat air jatuh dengan sudut miring.

• Persiapan Sampel: Teknisi meletakkan produk uji di tengah meja putar (turntable). Mereka memposisikannya di dalam waterproof test chamber.
• Konfigurasi Pipa Berayun (Oscillating Tube): Sistem membuka lubang semprotan air hanya pada area busur ±60° dari titik tengah vertikal. Selanjutnya, operator menutup sisa lubang lainnya.
• Pengaturan Laju Aliran Air: Teknisi mengatur laju aliran air secara presisi. Mereka menggunakan flow meter digital pada alat uji IPX3 IPX4.
• Proses Pengujian: Pipa mulai berayun sejauh ±60° dari arah vertikal. Gerakan ini menghasilkan sudut total ayunan sebesar 120°. Kemudian, sistem mengaktifkan meja putar di dalam kamar uji. Kecepatan putaran bertahan konstan sekitar 1 RPM. Tujuannya agar air mengenai seluruh permukaan produk secara merata.
• Waktu Uji: Teknisi menjalankan pengujian ini minimal selama 5 menit.

Prosedur Pengujian IPX4 (Water Splashing Test)

Selanjutnya, pengujian IPX4 menyimulasikan paparan cipratan air dari berbagai arah. Contohnya meliputi cipratan air roda kendaraan pada komponen otomotif. Selain itu, pengujian ini juga menyimulasikan cipratan air hujan badai yang tidak menentu.

• Persiapan Sampel: Teknisi meletakkan sampel uji pada posisi tengah di atas meja putar.
• Konfigurasi Pipa Berayun: Pengaturan ini berbeda dengan IPX3. Pada pengujian IPX4, sistem membuka lubang semprotan di sepanjang pipa berayun. Bukaan ini mencakup sudut hingga ±180°. Sebagai hasilnya, air terdistribusi sempurna. Air membasahi produk dari seluruh sudut vertikal maupun horizontal.
• Metode Spray Nozzle Alternatif: Kadang kala produk berukuran sangat besar. Produk tersebut mungkin tidak muat di dalam pipa berayun standar. Oleh karena itu, penguji dapat menggunakan spray nozzle genggam. Sebelumnya, penguji harus melepas pelindung kuningannya. Dengan demikian, air dapat menciprat bebas ke seluruh bagian produk.
• Proses Pengujian: Pipa berayun bergerak sejauh hampir ±180°. Total sudut ayunan mendekati 360°. Gerakan ini menciptakan efek cipratan dari segala arah secara simultan.
• Waktu Uji: Mesin menjalankan pengujian minimal selama 5 menit. Selama waktu tersebut, meja putar terus berotasi secara konstan.

Mengapa Produsen Memerlukan Alat Uji IPX3 & IPX4?

Saat ini kita berada dalam era perdagangan global. Pengawasan kualitas di pasar Indonesia juga semakin ketat. Oleh karena itu, sertifikasi tingkat ketahanan air (IP Code) menjadi sangat penting. Sertifikasi ini memberikan pembeda kompetitif yang signifikan bagi para produsen.

• Kepatuhan Regulasi dan SNI: Banyak produk elektronik konsumen beredar di Indonesia. Produk tersebut juga meliputi alat kesehatan dan komponen otomotif. Pabrikan wajib memenuhi Standar Nasional Indonesia (SNI) untuk produk-produk ini. Selain itu, pengujian IPX3 dan IPX4 merupakan bagian integral dari pemenuhan standar keselamatan tersebut.
• Mencegah Kegagalan Sirkuit Elektronik: Air sangat berbahaya jika masuk ke dalam kompartemen listrik. Air dapat menyebabkan korsleting, korosi elektrokimia, dan kerusakan permanen. Oleh karena itu, produsen melakukan validasi dini menggunakan waterproof test chamber. Langkah ini mencegah penarikan produk (product recall) yang memakan biaya besar.
• Meningkatkan Kepercayaan Konsumen: Label "IPX4 Certified" sangat berguna pada produk tertentu. Contohnya seperti earphone olahraga, speaker bluetooth, atau lampu taman. Label ini memberikan jaminan kualitas langsung kepada konsumen. Mereka menjadi yakin bahwa produk tersebut aman mereka gunakan dalam kondisi basah atau berkeringat.

Wawasan Industri dari Haida Equipment Indonesia: "Kami sering menemukan kesalahan umum pada pengujian IPX4 mandiri. Kesalahan ini berupa ketidakstabilan tekanan air. Masalah ini muncul ketika pipa berayun bergerak melewati sudut ekstrem 180°. Akibatnya, ketidakstabilan ini dapat merusak konsistensi data pengujian. Oleh karena itu, sistem kontrol sirkulasi air otomatis menjadi sangat krusial. Sistem berbasis PLC (Programmable Logic Controller) ini menjamin validitas hasil uji."

Katalog Produk Lihat Seluruh Rangkaian Alat Uji dari Haida Equipment

Solusi Alat Uji IPX3 & IPX4 dari Haida Equipment

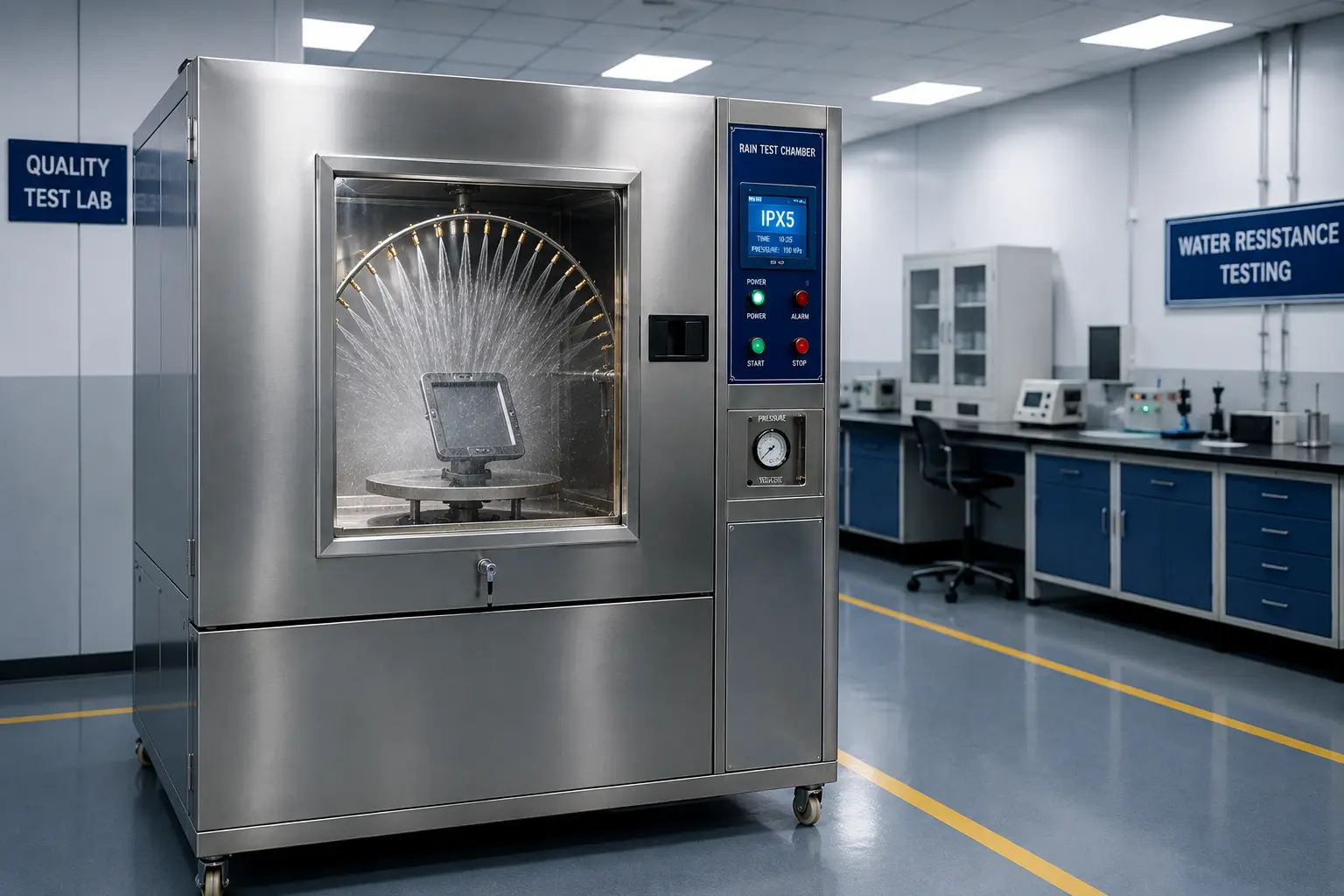

Haida Equipment Indonesia menghadirkan solusi untuk memenuhi kebutuhan pengujian presisi. Solusi ini tentu sesuai dengan panduan standar IEC 60529. Kami menawarkan rangkaian Rain Test Chamber (Kamar Uji Hujan) berkualitas tinggi. Teknisi kami merancang mesin uji ini untuk berbagai simulasi. Alat ini mampu menjalankan simulasi pengujian IPX1, IPX2, IPX3, hingga IPX4. Semuanya tergabung dalam satu unit terintegrasi.

Keunggulan Utama Rain Test Chamber Haida (Seri HD-E802):

• Sistem Kontrol PLC Layar Sentuh: Fitur ini memudahkan QC Engineer saat mengatur parameter pengujian. Mereka dapat mengatur sudut ayunan pipa (hingga ±180°) dan kecepatan putaran meja. Selain itu, mereka juga bisa mengatur durasi pengujian dan laju aliran air secara otomatis.
• Material Premium: Pabrik membuat bagian dalam chamber dan pipa berayun dari bahan berkualitas. Mereka menggunakan stainless steel SUS304 kelas atas. Material ini terbukti anti-karat dan sangat mudah operator bersihkan.
• Sistem Filtrasi Air Terintegrasi: Sistem ini menghindari penyumbatan pada lubang nozzle halus. Penyumbatan biasanya terjadi akibat partikel kecil. Sebagai hasilnya, sistem ini menjaga konsistensi tekanan semprotan air selama pengujian berlangsung.
• Dukungan Servis Lokal: Haida Equipment Indonesia selalu menyediakan layanan purnajual terpercaya. Layanan ini mencakup kalibrasi, instalasi, dan pelatihan operator. Kami juga menjamin ketersediaan suku cadang asli di Indonesia. Oleh karena itu, layanan ini meminimalkan waktu henti (downtime) laboratorium Anda.

FAQ (Frequently Asked Questions) seputar IPX3 dan IPX4

1. Apakah produk yang lulus uji IPX4 otomatis lulus uji IPX3?
   Secara umum, jawabannya adalah ya. Pengujian IPX4 melibatkan cipratan air dari segala arah. Alat ini memiliki sudut ayunan yang lebih lebar (±180°) dibandingkan IPX3 (±60°). Oleh karena itu, produk yang mampu menahan pengujian IPX4 biasanya memiliki tingkat kerapatan seal yang baik. Seal ini cukup rapat untuk menahan semprotan bersudut terbatas pada IPX3.
2. Apakah alat uji IPX3 IPX4 Haida dapat dikalibrasi sesuai standar KAN?
   Tentu saja bisa. Pabrik merancang semua mesin uji ketahanan air dari Haida Equipment secara teliti. Desain ini selalu memenuhi standar metrologi internasional. Selain itu, laboratorium kalibrasi lokal yang terakreditasi KAN (Komite Akreditasi Nasional) di Indonesia dapat mengkalibrasi mesin ini.
3. Dapatkah pengujian IPX4 menggunakan air biasa dari keran?
   Sebaiknya jangan menggunakan air keran biasa. Anda harus menjaga keakuratan pengujian dan memperpanjang umur pakai nozzle mesin uji. Oleh karena itu, kami sangat menyarankan teknisi menggunakan air khusus. Air tersebut harus melewati proses demineralisasi atau penyaringan dengan baik. Langkah ini efektif mencegah penumpukan kerak kapur pada lubang semprotan air.
