Proses Penyelarasan Mata Gergaji pada mesin gergaji gantry kini menjadi lebih mudah, cepat, dan presisi menggunakan sensor jarak laser Dimetix AG Swiss. Dengan memasang dua sensor di setiap ujung profil aluminium (extrusion), sistem ini mampu memantau kesejajaran secara real-time dengan akurasi ±1 mm dan tahan pada suhu -40°C hingga +60°C. Selain itu, Anda juga dapat mengembangkan sistem ini untuk memantau kelurusan target (straightness) secara menyeluruh. Dapatkan lini produk sensor laser resmi dan bergaransi hanya dari supplier terpercaya PT Global Intan Teknindo.
Pada mesin gergaji gantry (gantry saw) berskala industri untuk pemotongan kayu dan logam, operator wajib memastikan mata gergaji benar-benar lurus dan sejajar terhadap rangka mesin agar hasil potongan tetap presisi. Kerusakan atau pergeseran kecil saja pada posisi gergaji dapat menurunkan kualitas produksi secara signifikan. Sebagai solusinya, produsen sensor asal Swiss yaitu Dimetix AG menunjukkan bahwa penerapan teknologi Penyelarasan Mata Gergaji berbasis Laser Distance Sensor (LDS) mampu memantau kesejajaran secara akurat, otomatis, dan bebas perawatan.

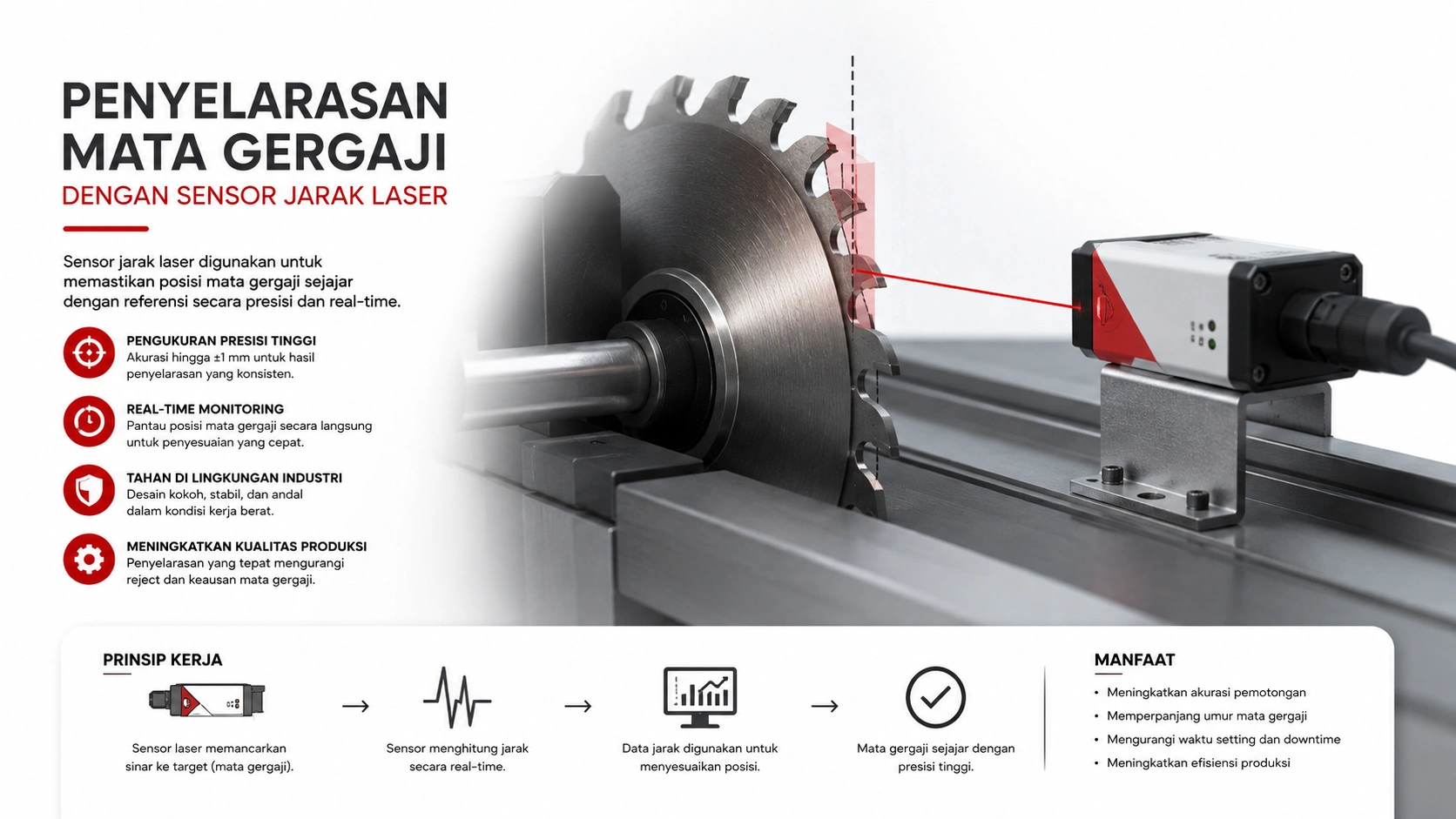

Ilustrasi penyelarasan mata gergaji gantry menggunakan sensor jarak laser Dimetix untuk akurasi pemotongan tinggi.
Tantangan Presisi: Apa Masalah yang Dipecahkan?
Pada mesin gergaji besar seperti gergaji gantry, teknisi memasang mata gergaji pada rangka memanjang yang bergerak di atas material potong. Namun, jika salah satu ujung rangka bergeser sedikit saja dibanding ujung lainnya, mata gergaji langsung mengalami penyimpangan (misalignment). Akibatnya, kondisi ini menimbulkan beberapa dampak buruk berikut:
- Hasil Potongan Tidak Presisi: Benda kerja menjadi miring dan gagal memenuhi toleransi ukuran standar ISO.
- Keausan Mata Gergaji Lebih Cepat: Gesekan yang tidak seimbang memperpendek umur pakai mata gergaji secara drastis.
- Resiko Kerusakan Material Kerja: Material bernilai tinggi berpotensi mengalami cacat fisik selama proses pemotongan.
- Downtime Tinggi untuk Kalibrasi Manual: Penghentian mesin yang terlalu lama untuk proses penyelarasan manual menurunkan efisiensi pabrik.
Oleh karena itu, industri membutuhkan metode Penyelarasan Mata Gergaji otomatis yang cepat, akurat, serta bebas perawatan untuk memverifikasi kesejajaran setiap saat tanpa menghentikan jalur produksi.
Selain itu, penggunaan sensor jarak laser Dimetix menjamin kontrol presisi sesuai acuan sistem manajemen mutu ISO 9001 dan standar keselamatan laser optik internasional IEC 60825-1.
Mekanisme Kerja Solusi Penyelarasan Sensor Laser
Berdasarkan acuan aplikasi teknis Dimetix Application Example AE-0507, teknologi Penyelarasan Mata Gergaji ini bekerja dengan prinsip yang sangat efektif serta mudah diintegrasikan:
- Pemasangan Dua Sensor Laser: Teknisi memasang dua sensor jarak laser Dimetix pada masing-masing ujung batang profil aluminium (extrusion) mesin gergaji.
- Pancaran Sinar Laser Presisi: Setiap sensor mengarahkan sinar laser merah yang terlihat (visible laser beam) langsung ke arah mata gergaji lalu mengukur jaraknya secara kontinu.
- Kalkulasi Selisih oleh Mikrokontroler: Selanjutnya, mikrokontroler atau PLC menerima data jarak dari kedua sensor secara terus-menerus dan menghitung selisih nilainya.
- Verifikasi Dimensi Kesejajaran (Alignment Dimension): Kemudian, jika selisih nilai berada dalam batas toleransi, layar pengontrol akan menampilkan tanda centang (✓). Namun jika selisih melewati batas, sistem langsung memberikan peringatan out-of-tolerance agar operator segera melakukan penyesuaian.
Catatan Pengembangan Fleksibel: Bahkan, prinsip ini tidak terbatas hanya untuk dua titik pengukuran. Sebab, dengan menambahkan sensor ketiga, pengguna dapat memantau kelurusan target (target straightness) secara keseluruhan. Selain gergaji, solusi laser ini juga sangat ideal untuk penyelarasan rel, conveyor, atau komponen mesin industri lainnya.
Cakupan Jarak Pengukuran dan Keunggulan Utama
Sensor jarak laser Dimetix mampu mengukur mulai dari jarak beberapa inci hingga 500 meter, tergantung tipe permukaan target dan model sensor yang Anda gunakan. Oleh sebab itu, solusi Dimetix sangat fleksibel untuk mesin gergaji skala kecil hingga instalasi pabrik berskala besar.
Berikut adalah ringkasan keunggulan teknis utama dari sensor Dimetix:
| Fitur / Parameter | Keunggulan & Manfaat Operasional |
|---|---|
| Sinar Laser Terlihat (Visible Laser) | Memudahkan proses alignment awal dan penentuan target secara cepat tanpa alat tambahan. |
| Konfigurasi Mudah | Operator dapat mengonfigurasi sensor dengan cepat menggunakan perangkat lunak (software) gratis dari Dimetix. |
| Akurasi & Repeatability Tinggi | Menghasilkan akurasi tipikal hingga ±1 mm dan repeatability ±0,3 mm untuk presisi maksimal. |
| Ketahanan Suhu Ekstrem | Beroperasi stabil pada rentang suhu terluas di kelasnya, yaitu -40°C hingga +60°C. |
| Proteksi Enclosure Khusus | Sertifikasi IP65 melindungi sensor dari paparan debu kayu/logam dan cipratan air. |
| Integrasi Otomasi Luas | Menyediakan antarmuka SSI, RS-422/485, RS-232, 2 output digital, serta opsi Industrial Ethernet (PROFINET, EtherNet/IP, EtherCAT). |
| Bebas Perawatan (Maintenance-Free) | Desain solid-state tanpa komponen aus sehingga menekan biaya operasional jangka panjang. |
Mengenal Lini Produk Sensor Jarak Laser Dimetix
Dimetix menyediakan dua lini produk utama yang dapat Anda sesuaikan dengan jangkauan jarak, tingkat akurasi, dan kebutuhan anggaran mesin Anda:
1. Seri Presisi Tinggi Jarak Jauh (hingga 500 Meter)
Seri ini sangat ideal untuk aplikasi mesin gantry skala besar atau area produksi luas yang membutuhkan Penyelarasan Mata Gergaji berakurasi tinggi hingga ±1 mm pada kondisi lingkungan paling ekstrem.
| Model | Nomor Part | Akurasi Tipikal (±2σ) | Jarak Ukur (Permukaan Alami) | Jarak Ukur (Foil Reflektif) | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|---|
| DPE-10-500 | 500630 | ± 1 mm | 0,05 – ~100 m | ~0,5 – 500 m | 250 Hz | -40 s/d +60°C |
| DPE-30-500 | 500636 | ± 3 mm | 0,05 – ~100 m | ~0,5 – 500 m | 250 Hz | -40 s/d +60°C |
| DEN-10-500 | 500637 | ± 1 mm | 0,05 – ~100 m | ~0,5 – 500 m | 100 Hz | -10 s/d +50°C |
| DEH-30-500 | 500638 | ± 3 mm | 0,05 – ~100 m | ~0,5 – 500 m | 100 Hz | -10 s/d +60°C |
2. Seri Ekonomis / Jarak Menengah
Selain seri jarak jauh, tersedia pula pilihan yang sangat efisien dari segi biaya untuk instalasi gergaji atau aplikasi penyelarasan dengan jarak lintasan yang lebih pendek.
| Model | Nomor Part | Akurasi Tipikal (±2σ) | Jarak Ukur (Permukaan Alami) | Jarak Ukur (Foil Reflektif) | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|---|
| DAE-10-050 | 500633 | ± 1 mm | 0,05 – ~50 m | ~40 – 50 m | 100 Hz | -40 s/d +60°C |
| DAN-10-150 | 500632 | ± 1 mm | 0,05 – ~100 m | ~40 – 150 m | 100 Hz | -10 s/d +50°C |
| DAN-30-150 | 500634 | ± 3 mm | 0,05 – ~100 m | ~40 – 150 m | 100 Hz | -10 s/d +50°C |
| DBN-50-050 | 500635 | ± 5 mm | 0,05 – ~50 m | – | 10 Hz | -10 s/d +50°C |
Dimetix Laser Distance Sensor Original
PT Global Intan Teknindo menyediakan Dimetix Laser Distance Sensor original bergaransi resmi dari Swiss. Sensor ini mempermudah pemantauan penyelarasan dan pengukuran jarak hingga 500 meter dengan akurasi ±1 mm, proteksi IP65, serta integrasi mudah ke PLC. Konsultasikan kebutuhan sistem Anda sekarang.
Hubungi Supplier ResmiFAQ (Pertanyaan Umum)
Apakah sensor laser Dimetix membutuhkan reflektor khusus untuk mengukur mata gergaji?
Tidak selalu. Sinar laser Dimetix dapat mengukur secara langsung pada permukaan alami (natural surface) bodi gergaji hingga jarak 100 meter. Namun, foil reflektif baru diperlukan jika jarak pengukuran berada di atas 100 m hingga 500 m.
Bagaimana ketahanan sensor Dimetix terhadap lingkungan pabrik yang berdebu dan panas?
Produsen merancang sensor Dimetix dengan proteksi IP65 yang tahan terhadap debu dan cipratan air. Selain itu, model seri DPE dan DAE juga mampu beroperasi secara stabil pada rentang suhu ekstrem dari -40°C hingga +60°C.
Dapatkah sistem penyelarasan ini digunakan selain pada mesin gergaji?
Sangat bisa. Sebab, prinsip penyelarasan dua atau tiga sensor jarak laser Dimetix ini dapat diterapkan pada penyelarasan rel, sistem conveyor, gantry crane, maupun komponen mesin industri presisi lainnya.
Di mana saya bisa membeli sensor Dimetix bergaransi resmi di Indonesia?
Anda dapat memperoleh lini produk Dimetix original bergaransi resmi melalui PT Global Intan Teknindo yang menyediakan konsultasi dan dukungan teknis lengkap di Indonesia.
Kesimpulan
Aplikasi teknis AE-0507 dari Dimetix membuktikan bahwa masalah misalignment dapat diatasi secara efisien melalui metode Penyelarasan Mata Gergaji menggunakan dua sensor jarak laser Dimetix, satu mikrokontroler, serta perangkat lunak pendukung. Metode ini tidak hanya memberikan akurasi tinggi (±1 mm) dan ketahanan lingkungan bebas perawatan, melainkan juga mendukung pengembangan pemantauan kelurusan (straightness) pada berbagai mesin industri berat.
Oleh sebab itu, untuk kebutuhan pengadaan dan konsultasi produk Dimetix original bergaransi resmi di Indonesia, silakan hubungi PT Global Intan Teknindo. Selanjutnya, Anda juga dapat melihat rekam jejak implementasi proyek kami pada halaman Portofolio PT Global Intan Teknindo.
