Bayangkan Anda hendak menimbang berat badan untuk memantau program diet, namun timbangan yang Anda gunakan sudah menunjukkan angka 5 kilogram sebelum Anda menaikinya. Apakah hasil penimbangan Anda akan akurat? Tentu tidak. Selisih angka tersebut akan merusak seluruh data progres Anda. Analogi sederhana ini menggambarkan prinsip dasar yang sering kali terabaikan dalam proyek geoteknik raksasa: pentingnya kalibrasi awal atau yang dikenal secara teknis sebagai Zero Reading. Dalam dunia konstruksi sipil yang mempertaruhkan keselamatan ribuan nyawa dan investasi miliaran rupiah, kesalahan kecil pada pembacaan awal sensor bukan sekadar angka yang meleset, melainkan potensi kegagalan struktur yang fatal.
Piezometer, sebagai instrumen garda terdepan dalam pengukuran tekanan air pori tanah, memegang peranan kunci dalam menjaga stabilitas bendungan, tanggul, dan galian dalam. Namun, instrumen secanggih apa pun akan menjadi tidak berguna—atau lebih buruk, menyesatkan—jika data Zero Reading tidak diambil dengan prosedur yang tepat sebelum alat tersebut tertanam selamanya di dalam tanah. Artikel ini akan mengupas tuntas mengapa langkah pra-instalasi ini adalah “nyawa” dari validitas data geoteknik Anda.
Apa Itu Piezometer dan Mengapa Kita Membutuhkannya?
Sebelum masuk ke teknis Zero Reading, penting untuk menyamakan persepsi mengenai instrumen utamanya. Piezometer adalah alat geoteknik yang dirancang untuk mengukur tekanan air pori (pore water pressure) di dalam tanah atau batuan.
Dalam rekayasa sipil, air adalah musuh sekaligus sahabat. Tekanan air yang berlebihan di dalam pori-pori tanah dapat mengurangi kekuatan geser tanah, yang berujung pada longsor, keruntuhan dinding penahan tanah, atau jebolnya bendungan. Piezometer bertugas memberikan data real-time mengenai kondisi bawah permukaan ini, memberikan peringatan dini kepada insinyur jika tekanan air mendekati batas bahaya.
Jenis yang paling umum digunakan dalam proyek modern adalah Vibrating Wire Piezometer. Alat ini menggunakan frekuensi getaran kawat baja untuk mengukur perubahan tekanan, yang dikenal sangat stabil untuk pemantauan jangka panjang. Namun, stabilitas ini sangat bergantung pada satu hal: data referensi awal yang akurat.
Definisi Data Zero Reading
Zero Reading (Pembacaan Nol) adalah data dasar yang diambil dari sensor piezometer dalam kondisi “bebas tekanan” atau tekanan atmosfer standar, sesaat sebelum instrumen tersebut dipasang atau ditanam ke posisi akhirnya.
Ini adalah titik nol Anda. Semua data yang akan direkam oleh sensor selama berbulan-bulan atau bertahun-tahun ke depan akan dihitung berdasarkan selisih dari titik nol ini. Jika titik nol ini salah, maka seluruh data historis proyek Anda akan mengalami bias (pergeseran nilai) yang permanen.
Komponen dalam Pengambilan Data Zero Reading
Dalam praktiknya, pengambilan data ini tidak sesederhana menyalakan alat. Ada beberapa variabel yang harus dicatat:
- Bacaan Frekuensi (Digits): Nilai mentah dari sensor vibrating wire.
- Suhu Awal (Temperature): Suhu saat pembacaan diambil. Kawat baja memuai dan menyusut karena suhu, yang mempengaruhi frekuensi.
- Tekanan Barometrik: Tekanan udara lokasi saat pembacaan, terutama penting untuk piezometer tipe vented atau jika akurasi tingkat tinggi diperlukan.
5 Alasan Mengapa Data Zero Reading Bersifat Kritis
Mengabaikan proses ini sering terjadi karena alasan efisiensi waktu di lapangan, namun konsekuensinya sangat panjang. Berikut adalah alasan teknis mengapa data ini vital:
1. Menetapkan Garis Dasar (Baseline) yang Valid
Sebuah sensor piezometer tidak mengukur tekanan “absolut” secara langsung dalam konteks rekayasa; ia mengukur perubahan kondisi dari satu waktu ke waktu lainnya. Tanpa Zero Reading, insinyur tidak memiliki titik referensi. Anda mungkin melihat angka tekanan meningkat, tetapi tanpa mengetahui titik awalnya, Anda tidak bisa menghitung total head atau tinggi muka air tanah yang sebenarnya. Data tanpa baseline hanyalah angka acak yang tidak bisa diterjemahkan menjadi informasi keselamatan.
2. Validasi Kesehatan Instrumen (Quality Control)
Piezometer adalah barang elektronik yang sensitif. Selama proses pengiriman dari pabrik ke lokasi proyek (yang seringkali melalui jalanan rusak atau medan berat), sensor bisa saja mengalami guncangan yang merusak komponen internalnya. Melakukan Zero Reading adalah momen pembuktian (verifikasi) apakah alat tersebut masih berfungsi normal atau Dead on Arrival (DOA). Menanam alat yang rusak adalah pemborosan biaya yang masif karena biaya pengeboran dan instalasi seringkali jauh lebih mahal daripada harga alat itu sendiri.
3. Kompensasi Efek Suhu
Kebanyakan piezometer modern, khususnya tipe Vibrating Wire, sangat sensitif terhadap perubahan suhu. Rumus perhitungan tekanan air pori melibatkan faktor koreksi suhu. Dengan mengambil data suhu awal bersamaan dengan Zero Reading, Anda memiliki variabel yang dibutuhkan untuk melakukan koreksi matematis jika suhu tanah di kedalaman berbeda dengan suhu permukaan. Tanpa data suhu awal ini, perhitungan koreksi tidak mungkin dilakukan, mengurangi akurasi data secara signifikan.
4. Menghindari Bias Data Akibat Elevasi
Tekanan yang dibaca piezometer sangat dipengaruhi oleh kedalaman instalasi. Zero Reading yang dilakukan di permukaan memberikan nilai “nol tekanan air”. Setelah alat diturunkan ke lubang bor, tekanan akan langsung naik. Selisih antara bacaan di dalam lubang dan Zero Reading inilah yang dikonversi menjadi tinggi kolom air. Jika Anda menggunakan “kalibrasi pabrik” saja tanpa melakukan Zero Reading di situs (site zero), perbedaan tekanan atmosfer antara pabrik dan lokasi proyek (yang mungkin berada di ketinggian berbeda) akan menyebabkan kesalahan perhitungan.
5. Aspek Hukum dan Audit Keselamatan
Dalam investigasi forensik pasca-kegagalan konstruksi (misalnya bendungan jebol), data monitoring adalah bukti utama. Jika auditor menemukan bahwa data Zero Reading tidak didokumentasikan atau dilakukan dengan asal-asalan, maka seluruh integritas data monitoring akan dipertanyakan. Ini bisa menempatkan kontraktor atau konsultan pada posisi hukum yang lemah.

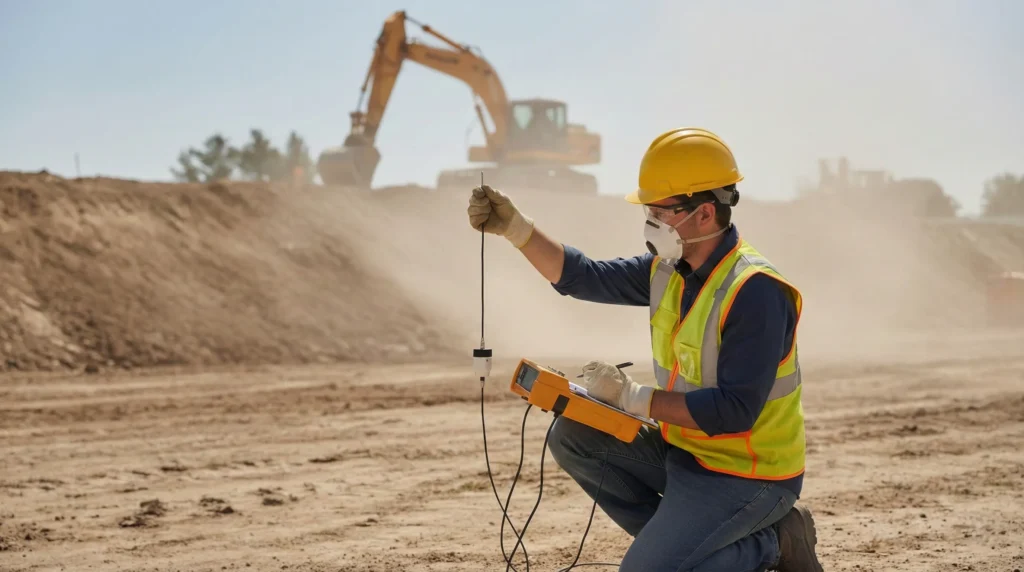

Prosedur Standar Pengambilan Zero Reading yang Benar
Untuk memastikan akurasi, berikut adalah langkah-langkah yang disarankan oleh standar internasional (seperti ASTM atau panduan pabrikan terkemuka):
- Aklimatisasi: Rendam piezometer (khususnya bagian filter batu pori) di dalam ember berisi air bersih dengan suhu yang sama dengan suhu lingkungan sekitar. Biarkan selama 15-30 menit. Tujuannya agar suhu sensor stabil dan batu pori jenuh air (penting untuk respons cepat sensor).
- Koneksi: Sambungkan piezometer ke readout unit atau datalogger.
- Pengangkatan: Angkat sensor dari air dan biarkan menggantung di udara bebas (namun terlindung dari sinar matahari langsung dan angin kencang) untuk membaca tekanan atmosfer nol.
- Pencatatan: Catat nilai frekuensi (Hz atau digit) dan suhu (°C). Lakukan pembacaan beberapa kali hingga angka stabil.
- Dokumentasi: Catat tanggal, waktu, cuaca, dan nama teknisi yang melakukan pembacaan.
Risiko Fatal Mengabaikan Zero Reading
Apa yang terjadi jika kontraktor memutuskan untuk melewatkan langkah ini?
- Kesalahan Interpretasi Faktor Keamanan (Safety Factor): Insinyur mungkin mengira tekanan air pori masih rendah, padahal sebenarnya sudah tinggi, hanya karena baseline-nya salah. Ini bisa menyebabkan keputusan yang salah, seperti mempercepat penimbunan tanah di saat tanah dasar belum terkonsolidasi, memicu kelongsoran.
- Biaya Perbaikan: Jika data terbukti tidak valid setelah alat tertanam, tidak ada cara untuk memperbaikinya tanpa mengebor ulang dan memasang alat baru. Biaya re-instalasi ini bisa mencapai puluhan hingga ratusan juta rupiah per titik.
- Kehilangan Kepercayaan Klien: Data yang tidak konsisten akan membuat pemilik proyek meragukan kompetensi konsultan monitoring.
FAQ: Pertanyaan Umum Seputar Zero Reading Piezometer
Berikut adalah beberapa pertanyaan yang sering diajukan oleh para praktisi di lapangan maupun pemilik proyek.
T: Apakah saya bisa menggunakan data kalibrasi dari pabrik sebagai pengganti Zero Reading lapangan? J: Tidak disarankan. Kalibrasi pabrik dilakukan pada kondisi suhu dan tekanan atmosfer di lokasi pabrik (misalnya di Amerika atau Eropa). Kondisi di lokasi proyek Anda di Indonesia pasti berbeda. Data pabrik berguna untuk konstanta kalibrasi (Gauge Factor), tetapi Zero Reading harus tetap diambil di lokasi (on-site) untuk akurasi maksimal.
T: Apa yang harus dilakukan jika lupa mengambil Zero Reading dan alat sudah tertanam? J: Ini adalah situasi yang sangat sulit. Secara teknis, Anda kehilangan referensi nol yang akurat. Beberapa ahli mungkin mencoba melakukan estimasi balik (back-calculation) berdasarkan tinggi muka air tanah yang diketahui secara manual pada saat instalasi, namun metode ini memiliki tingkat ketidakpastian yang tinggi dan tidak direkomendasikan untuk proyek berisiko tinggi.
T: Berapa lama waktu yang dibutuhkan untuk proses ini? J: Hanya sekitar 20 hingga 30 menit per sensor, termasuk waktu aklimatisasi suhu. Waktu yang singkat ini sangat berharga dibandingkan risiko kegagalan data jangka panjang.
T: Apakah Zero Reading perlu diulang? J: Zero Reading hanya diambil satu kali sebelum instalasi. Namun, pengecekan fungsi (functional check) disarankan dilakukan sesaat setelah instalasi dan sebelum lubang bor ditutup (grouting) untuk memastikan alat tidak rusak saat penurunan.
Kesimpulan
Data Zero Reading bukanlah sekadar formalitas administratif dalam log instalasi; ia adalah fondasi dari seluruh analisis geoteknik yang akan Anda lakukan. Tanpa data awal yang akurat, piezometer secanggih apa pun hanyalah seutas kabel yang tertanam di dalam tanah tanpa nilai guna.
Kesalahan dalam tahap ini bersifat irreversible (tidak dapat diperbaiki) setelah pengecoran atau penimbunan dilakukan. Oleh karena itu, investasi waktu selama 30 menit untuk melakukan prosedur Zero Reading yang benar adalah langkah kecil yang menyelamatkan investasi proyek, reputasi perusahaan, dan yang terpenting, keselamatan infrastruktur publik. Pastikan tim lapangan Anda terlatih dan disiplin dalam menjalankan prosedur vital ini.
Rekomendasi Produk dan Solusi
Bagi Anda yang sedang mencari solusi instrumentasi geoteknik yang andal untuk menghindari kesalahan data, pemilihan perangkat keras dan mitra teknis adalah kuncinya.
Dalam memilih piezometer, hindari produk tanpa sertifikat kalibrasi yang jelas. Untuk akurasi jangka panjang, Vibrating Wire Piezometer adalah standar industri yang paling direkomendasikan karena ketahanannya terhadap gangguan sinyal kabel panjang dan kelembapan.
Fitur yang harus dicari:
- Material Stainless Steel: Tahan korosi untuk pemakaian bertahun-tahun di dalam tanah.
- Filter Batu Pori (High Air Entry/Low Air Entry): Sesuaikan dengan jenis tanah Anda (tanah lempung vs pasir).
- Proteksi Tegangan Lebih (Surge Protection): Untuk melindungi sensor dari sambaran petir tidak langsung di area terbuka.
Rekomendasi Utama: Pastikan Anda memperoleh instrumen dari penyedia yang tidak hanya menjual barang, tetapi juga memahami prosedur teknis geoteknik. Penyedia yang kredibel biasanya menawarkan layanan:
- Pengecekan pra-instalasi (Quality Control).
- Jasa supervisi instalasi untuk memastikan Zero Reading dilakukan dengan benar.
- Penyewaan atau penjualan Readout Unit yang terkalibrasi.
Jika Anda membutuhkan dukungan teknis mendalam mengenai instalasi piezometer atau pengadaan alat dengan standar mutu internasional di Indonesia, disarankan untuk berkonsultasi dengan perusahaan spesialis instrumentasi dan monitoring geoteknik yang memiliki rekam jejak teruji (seperti PT Global Intan Teknindo atau penyedia serupa yang fokus pada solusi end-to-end). Jangan pertaruhkan proyek Anda dengan alat murah tanpa dukungan teknis yang memadai.
