AI Summary
Penerapan pengukuran posisi pintu air secara presisi sangat penting untuk mengoptimalkan otomatisasi sistem pengendalian banjir. Oleh karena itu, sensor jarak laser tanpa kontak dari produsen asal Swiss yaitu Dimetix AG memberikan akurasi hingga ±1 mm. Selain itu, fitur integrated heater menjaga performa alat hingga suhu -40°C. Oleh sebab itu, konsultasikan kebutuhan infrastruktur Anda bersama PT Global Intan Teknindo.
Pintu air (floodgate) merupakan komponen infrastruktur yang sangat krusial dalam sistem pengendalian banjir. Sebab, pintu air berfungsi mengatur volume aliran keluar (efflux) air dalam jumlah besar. Agar manajemen debit air berjalan akurat, operator harus melakukan pengukuran posisi pintu air secara presisi setiap saat.
Artikel ini membahas studi kasus bagaimana produsen sensor jarak laser asal Swiss, Dimetix AG, membantu tim teknis di bendungan Sungai Yeongsan, Korea Selatan. Melalui teknologi laser tanpa kontak (non-contact), mereka berhasil melakukan pengukuran posisi pintu air dengan ketelitian tingkat milimeter.

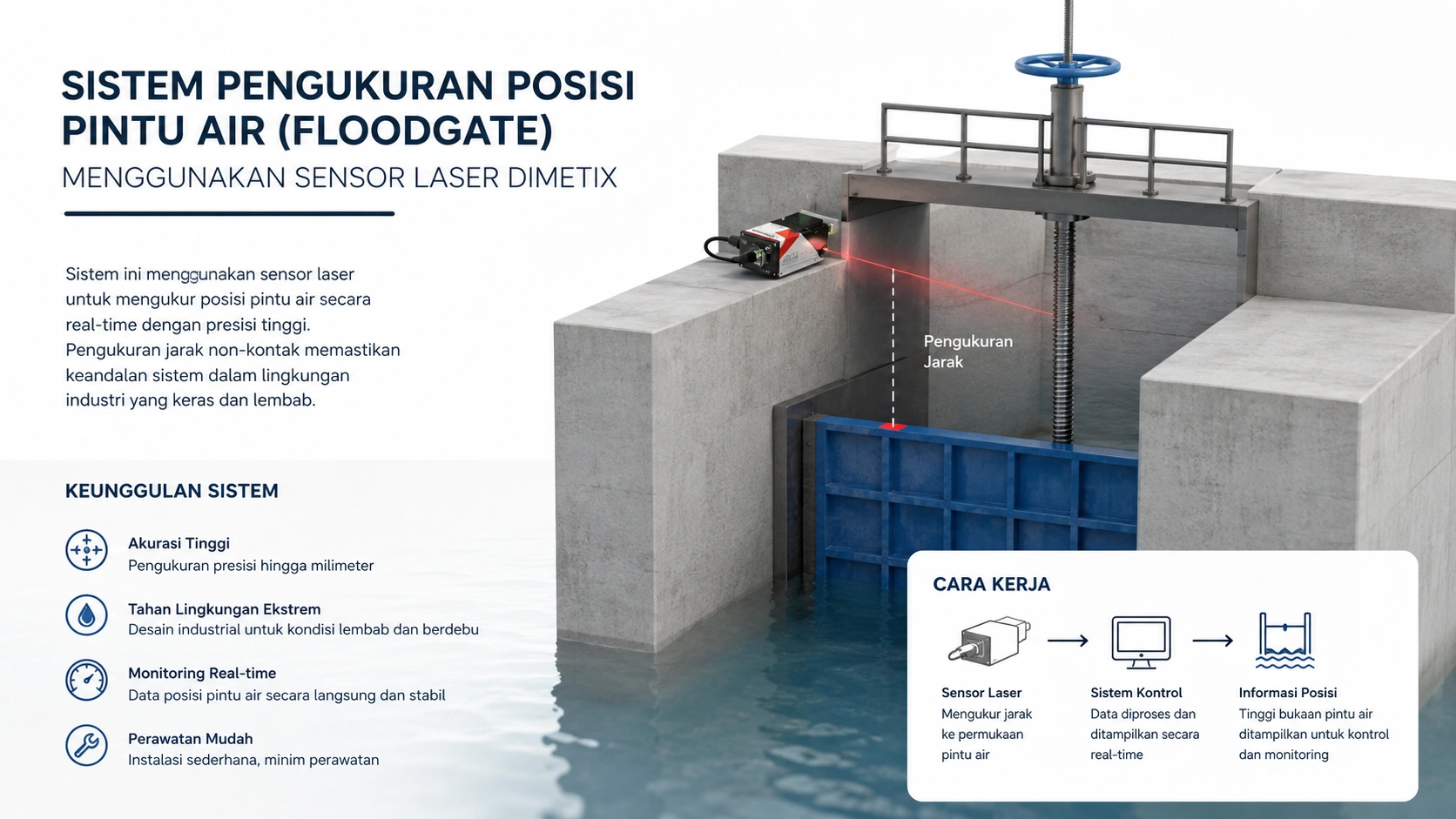

Penerapan teknologi sensor laser Dimetix untuk pengukuran posisi pintu air secara real-time di bendungan.
Mengapa Pengukuran Posisi Pintu Air Harus Akurat?
Saat musim hujan tiba, operator bendungan harus membuka pintu air pada ketinggian tertentu untuk mengontrol volume pelepasannya. Namun, kesalahan kecil dalam pembacaan data dapat menimbulkan berbagai dampak fatal. Sebagai contoh, dampak buruk yang sering terjadi meliputi:
- Perhitungan Debit Tidak Tepat: Data elevasi yang keliru merusak akurasi perhitungan laju aliran air (overflow rate). Oleh karena itu, sistem membutuhkan ketelitian tinggi.
- Resiko Banjir Bandang: Pelepasan air yang tidak terukur dengan baik mengancam keselamatan pemukiman di area hilir. Oleh sebab itu, pencegahan sejak dini sangat penting.
- Kerusakan Struktur Fisik: Tekanan air ekstrem yang tidak terpantau dapat merusak pintu air secara permanen. Akibatnya, biaya perbaikan menjadi sangat besar.
Oleh karena itu, pengelola infrastruktur air memerlukan sistem sensor andal yang mampu melakukan pengukuran posisi pintu air secara berkelanjutan di lingkungan terbuka yang keras.
Dengan demikian, otomatisasi instrumen laser ini membantu menjaga keselamatan infrastruktur sesuai dengan regulasi keselamatan optik internasional IEC 60825-1.
Studi Kasus: Bendungan Sungai Yeongsan, Korea Selatan
Tim pengelola di pintu air (lock) Sungai Yeongsan memasang sensor jarak laser Dimetix untuk memantau pergerakan pintu secara langsung. Hasilnya, sensor ini mampu menyajikan data jarak secara stabil meskipun cuaca pembekuan melanda wilayah tersebut.
Selanjutnya, tabel berikut merangkum kondisi teknis serta parameter operasional di lokasi tersebut:
| Parameter Operasional | Spesifikasi Lapangan |
|---|---|
| Ketinggian Angkat Pintu Air | Hingga 15 meter |
| Suhu Lingkungan Operasional | Mencapai -20°C saat musim dingin |
| Suhu Sensor (Internal Heater) | Tetap beroperasi hingga -40°C |
| Jenis Pengukuran | Kontak-less (Tanpa sentuhan fisik) |
| Tingkat Akurasi | Presisi tingkat milimeter (±1 mm) |
Selain itu, sensor ini tidak memiliki bagian yang bergerak (no moving parts). Akibatnya, tim pemeliharaan hampir tidak perlu melakukan perawatan rutin (maintenance-free), yang mana menjadi nilai tambah besar bagi instalasi di lokasi bendungan.
Keunggulan Teknologi Heater Terintegrasi
Suhu dingin ekstrem sering kali mengganggu kinerja perangkat elektronik luar ruangan. Akan tetapi, Dimetix mengatasi tantangan ini dengan menambahkan fitur integrated heater (pemanas internal) pada sensornya.
Dengan adanya fitur pemanas otomatis tersebut, sensor dapat mengukur jarak secara konsisten pada rentang suhu lingkungan dari -40°C hingga +60°C. Oleh karena itu, perubahan cuaca tidak akan menghentikan proses monitoring.
Solusi Dimetix untuk Pengukuran Posisi Pintu Air
Secara keseluruhan, sensor laser Dimetix menawarkan berbagai kelebihan praktis untuk aplikasi hydro-tech, antara lain:
- Proses Alignment Mudah: Sinar laser merah yang terlihat (visible laser beam) mempermudah teknisi saat melakukan penyelarasan titik target.
- Jangkauan Jarak Luas: Sensor mengukur jarak hingga 100 meter pada permukaan alami, dan hingga 500 meter jika menggunakan reflective foil.
- Presisi Tinggi: Alat ini menghasilkan akurasi hingga ±1 mm serta keterulangan (repeatability) hingga ±0,3 mm.
- Bebas Perawatan: Desain tanpa komponen mekanis berputar membuat perangkat bertahan lama tanpa perbaikan berkala.
Pilihan Seri Sensor Dimetix Sesuai Kebutuhan
Dimetix menyediakan varian sensor lengkap yang bisa Anda sesuaikan dengan skala proyek serta anggaran yang tersedia.
1. Seri Presisi Tinggi (Jarak hingga 500 Meter)
Kami menyarankan seri ini untuk proyek pemantauan bendungan besar yang membutuhkan jangkauan jauh serta akurasi maksimal.
| Model | Part Number | Akurasi | Jarak (Permukaan Alami) | Jarak (Reflective Foil) | Rate Pengukuran | Suhu Operasi |
|---|---|---|---|---|---|---|
| DPE-10-500 | 500630 | ± 1 mm | 0,05 – 100 m | 0,5 – 500 m | 250 Hz | -40 s/d +60°C |
| DPE-30-500 | 500636 | ± 3 mm | 0,05 – 100 m | 0,5 – 500 m | 250 Hz | -40 s/d +60°C |
| DEN-10-500 | 500637 | ± 1 mm | 0,05 – 100 m | 0,5 – 500 m | 100 Hz | -10 s/d +50°C |
| DEH-30-500 | 500638 | ± 3 mm | 0,05 – 100 m | 0,5 – 500 m | 100 Hz | -10 s/d +60°C |
2. Seri Ekonomis (Jarak hingga 150 Meter)
Sementara itu, seri ekonomis memberikan efisiensi biaya untuk proyek konstruksi skala menengah dengan lintasan ukur yang lebih pendek.
| Model | Part Number | Akurasi | Jarak (Permukaan Alami) | Jarak (Reflective Foil) | Rate Pengukuran | Suhu Operasi |
|---|---|---|---|---|---|---|
| DAE-10-050 | 500633 | ± 1 mm | 0,05 – 50 m | 40 – 50 m | 100 Hz | -40 s/d +60°C |
| DAN-10-150 | 500632 | ± 1 mm | 0,05 – 100 m | 40 – 150 m | 100 Hz | -10 s/d +50°C |
| DAN-30-150 | 500634 | ± 3 mm | 0,05 – 100 m | 40 – 150 m | 100 Hz | -10 s/d +50°C |
| DBN-50-050 | 500635 | ± 5 mm | 0,05 – 50 m | – | 10 Hz | -10 s/d +50°C |
Dimetix Laser Distance Sensor Original
PT Global Intan Teknindo menyediakan Dimetix Laser Distance Sensor original bergaransi resmi. Selain itu, sensor ini memberikan solusi andal untuk otomatisasi pemantauan pintu air dan struktur geoteknik Anda.
Hubungi Supplier ResmiPertanyaan yang Sering Diajukan (FAQ)
Apakah sensor laser Dimetix dapat beroperasi pada suhu sangat dingin?
Ya. Berkat heater terintegrasi, sensor Dimetix seperti seri DPE tetap beroperasi normal hingga suhu -40°C, melampaui kondisi dingin di Sungai Yeongsan (-20°C).
Mengapa pengukuran posisi pintu air butuh metode tanpa kontak?
Sebab, metode tanpa kontak (non-contact) mencegah gesekan mekanis dan keausan alat. Akibatnya, sensor bekerja lebih awet dan akurat dalam jangka panjang.
Berapa jarak maksimal pengukuran sensor Dimetix?
Sensor mengukur hingga 100 meter pada permukaan alami, serta mencapai 500 meter jika target menggunakan reflective foil.
Apakah perangkat ini memerlukan perawatan berkala?
Tidak. Karena sensor tidak memiliki komponen bergerak (no moving parts), perangkat ini tergolong maintenance-free sehingga menghemat biaya operasional.
Sistem antarmuka apa saja yang tersedia pada sensor ini?
Sensor mendukung port komunikasi SSI, RS-422/485, dan RS-232, serta opsi Industrial Ethernet seperti PROFINET, EtherNet/IP, dan EtherCAT.
Kesimpulan
Pada akhirnya, efisiensi sistem pengendalian banjir sangat bergantung pada keakuratan data elevasi. Oleh karena itu, penggunaan sensor Dimetix untuk pengukuran posisi pintu air merupakan investasi terbaik bagi keandalan infrastruktur hydro-tech. Sebab, sensor ini menawarkan presisi ±1 mm, ketahanan suhu dingin, serta pengoperasian bebas perawatan.
Untuk memperoleh unit original bergaransi resmi di Indonesia, Anda dapat menghubungi PT Global Intan Teknindo. Selain itu, Anda dapat meninjau rekam jejak proyek kami melalui halaman Portofolio PT Global Intan Teknindo.
