Jembatan bukan sekadar susunan beton, kabel, dan baja. Infrastruktur ini merupakan urat nadi peradaban modern yang menopang pertumbuhan ekonomi. Selanjutnya, jembatan juga menghubungkan komunitas yang terpisah secara geografis serta memfasilitasi logistik antarwilayah secara masif. Sebagai negara kepulauan dengan kontur geografis yang beragam, Indonesia sangat membutuhkan keandalan infrastruktur jembatan sebagai kunci utama bagi kelancaran roda ekonomi.
Namun, layaknya struktur buatan manusia lainnya, jembatan tidak kebal terhadap waktu. Seiring berjalannya waktu, berbagai faktor lingkungan dan operasional terus-menerus menghantam serta menggerus integritas jembatan. Faktor-faktor tersebut mulai dari peningkatan beban volume lalu lintas yang eksponensial, kendaraan bermuatan berlebih (Over Dimension Overload / ODOL), getaran seismik akibat gempa, hingga paparan cuaca ekstrem dan korosi material.
Oleh karena itu, pengujian loading test jembatan menjadi sebuah prosedur krusial yang tidak bisa kita tawar lagi. Para ahli melaksanakan pengujian ini untuk memastikan keamanan absolut, keandalan fungsional, dan memperpanjang usia layanan jembatan tersebut. Terlebih lagi, uji beban ini bukan sekadar mandat wajib untuk jembatan baru. Uji beban juga berfungsi sebagai protokol pemeliharaan esensial untuk jembatan eksisting yang sudah beroperasi puluhan tahun atau jembatan yang mengalami perubahan fungsi tata ruang.
Mengapa Pengujian Loading Test Jembatan Sangat Penting?
Secara teknis, loading test atau uji beban merupakan metode evaluasi empiris terhadap kinerja struktural jembatan menggunakan simulasi beban yang sangat terkontrol. Tentu saja, filosofi utamanya adalah kita tidak bisa sekadar mempercayai perhitungan di atas kertas, melainkan kita harus membuktikannya langsung di lapangan. Dengan demikian, tujuan utama pengujian ini mencakup verifikasi kapasitas daya dukung aktual dan identifikasi dini potensi kelemahan yang tersembunyi. Selain itu, pengujian ini juga memprediksi respons biomekanis jembatan terhadap beban lalu lintas di dunia nyata.
Oleh sebab itu, berikut adalah penjabaran mengapa pengujian ini memiliki urgensi tingkat tinggi:
- Verifikasi Desain vs Realita Konstruksi: Pada jembatan baru, uji beban bertindak sebagai proses "serah terima" kualitas. Langkah ini memverifikasi apakah desain rekayasa awal dan eksekusi kontraktor di lapangan telah sepenuhnya sinkron dan memenuhi standar toleransi.
- Deteksi Kerusakan Mikroskopis dan Degradasi: Jembatan tua sangat rentan terhadap kelelahan material (fatigue). Uji beban yang berpadu dengan sensor presisi mampu mendeteksi retakan rambut, delaminasi beton, atau korosi tulangan. Padahal, kerusakan tersebut mustahil para inspektur lihat hanya melalui inspeksi visual biasa.
- Penilaian Sisa Kapasitas Daya Dukung (Remaining Life Assessment): Di samping itu, perubahan regulasi berat kendaraan komersial seringkali melampaui asumsi desain awal jembatan. Pengujian ini memberikan data empiris untuk menghitung ulang safety factor jembatan saat ini.
- Landasan Keputusan Retrofit (Perbaikan/Perkuatan): Daripada menebak-nebak area mana yang perlu perbaikan, data dari sensor uji beban memberikan peta persis tentang elemen struktur yang mengalami tegangan berlebih. Hasilnya, hal ini membuat anggaran perbaikan infrastruktur menjadi jauh lebih efisien.
- Mitigasi Bencana dan Keamanan Publik: Pada akhirnya, tujuan paling hakiki dari uji beban adalah mencegah bencana struktural. Runtuhnya sebuah jembatan tidak hanya memakan korban jiwa, tetapi juga dapat melumpuhkan ekonomi sebuah daerah selama bertahun-tahun.
Standar dan Regulasi Uji Beban Jembatan di Indonesia
Tentu saja, konsultan tidak melaksanakan uji beban di Indonesia secara sembarangan. Mereka harus mengacu pada regulasi yang sangat ketat. Sebagai regulator, Kementerian Pekerjaan Umum dan Perumahan Rakyat (PUPR) melalui Direktorat Jenderal Bina Marga telah menetapkan serangkaian pedoman teknis. Oleh karenanya, para kontraktor dan konsultan penguji wajib mematuhi pedoman teknis tersebut.
Selanjutnya, beberapa standar yang kerap menjadi rujukan utama antara lain adalah SNI 1725 (Standar Pembebanan untuk Jembatan). Standar ini mengatur klasifikasi dan besaran beban yang harus struktur jembatan tahan. Selain itu, ada juga Surat Edaran (SE) Menteri PUPR terkait pedoman pelaksanaan uji beban jembatan jalan raya. Secara keseluruhan, standar ini memastikan bahwa prosedur pembebanan, durasi penahanan beban, hingga batas lendutan (defleksi) maksimal selalu berada dalam koridor keselamatan yang terukur secara saintifik.
Jenis-Jenis Loading Test Jembatan
Pada praktiknya, para ahli membagi pendekatan pengujian jembatan menjadi beberapa metodologi spesifik. Mereka menyesuaikan metodologi ini dengan jenis jembatan (rangka baja, beton prategang, jembatan gantung) dan tujuan spesifik analisisnya. Mari kita lihat komparasi lengkapnya berikut ini:
| Jenis Pengujian | Penjelasan Metodologi | Data Spesifik yang Dihasilkan | Aplikasi Ideal |
|---|---|---|---|
| Uji Beban Statis (Static Load Test) |
Tim memposisikan beban stasioner (truk tronton/balok beton) yang diam bertahap di atas bentang jembatan untuk mengukur reaksi elemen struktur. | Lendutan maksimum (defleksi), regangan material (strain), dan analisis rotasi tumpuan. | Sertifikasi jembatan baru dan evaluasi kapasitas sisa jembatan tua sebelum proses pelebaran. |
| Uji Beban Dinamis (Dynamic Load Test) |
Operator mengemudikan kendaraan dengan variasi kecepatan (misal: 20, 40, 60 km/jam), pengereman mendadak, atau melewati rintangan buatan di atas jembatan. | Frekuensi alami jembatan, rasio redaman (damping), amplitudo getaran, dan faktor kejut (dynamic allowance). | Menganalisis efek kelelahan material akibat lalu lintas sehari-hari dan kerentanan terhadap resonansi. |
| Pemantauan Jangka Panjang (Structural Health Monitoring/SHM) |
Teknisi memasang jaringan sensor permanen yang terhubung ke sistem cloud untuk memantau struktur jembatan 24/7 secara real-time. | Data tren perubahan kekakuan struktur terhadap suhu, pergeseran pilar jangka panjang, dan dampak beban angin/gempa. | Jembatan bentang panjang yang strategis (misal: Jembatan Suramadu atau Jembatan Barelang). |

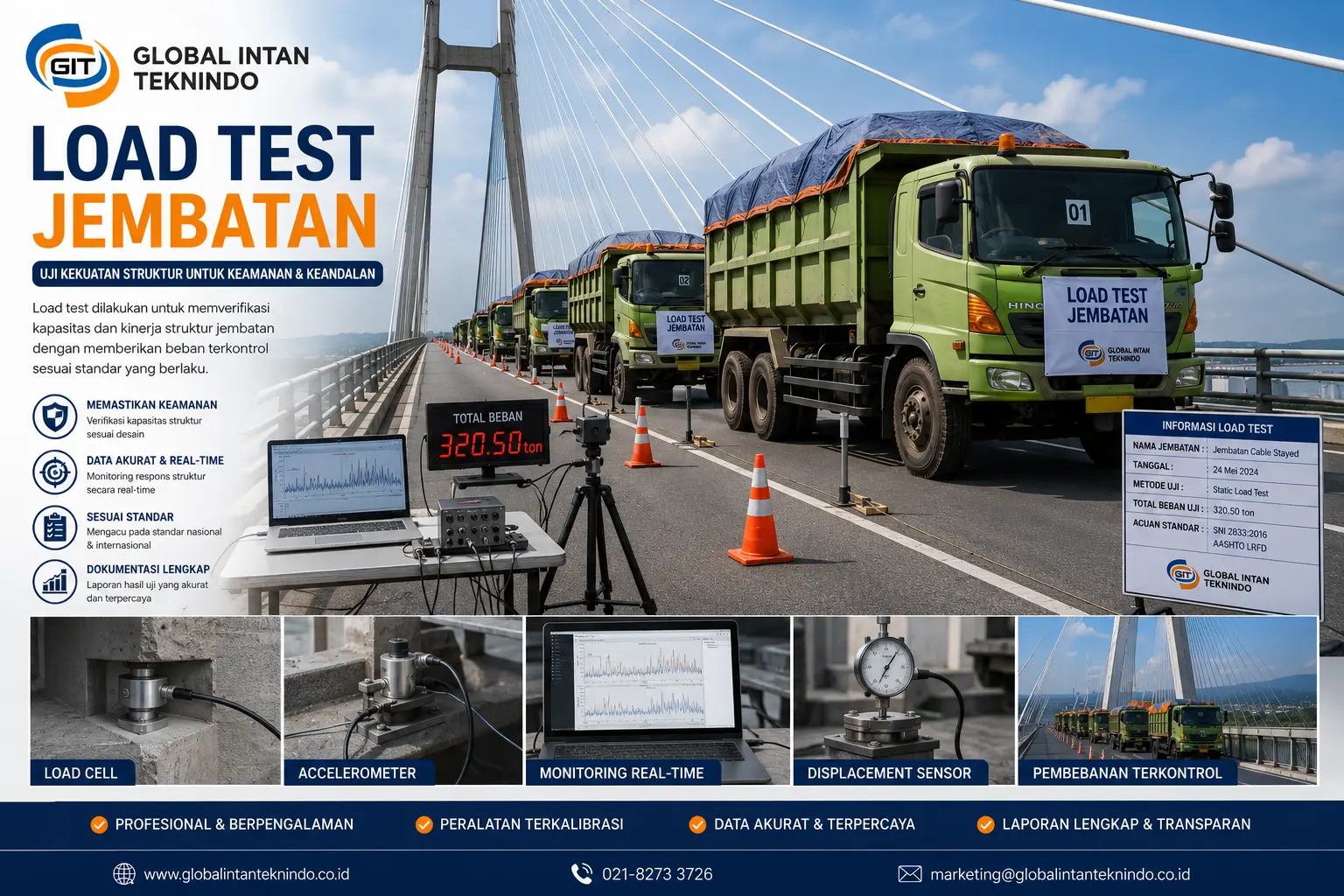

Proses Load Test Jembatan
Metodologi dan Instrumentasi Canggih dalam Pengujian
Lebih lanjut, kesuksesan dan akurasi sebuah uji beban sangat bergantung pada dua hal utama, yaitu perencanaan rekayasa yang matang dan penggunaan instrumen berteknologi tinggi. Sebagai gambarannya, berikut adalah tahapan holistik yang biasa konsultan ahli lakukan:
1. Fase Prakondisi (Inspeksi Visual & NDT)
Sebelum konsultan menaikkan truk beban, mereka wajib memeriksa kondisi jembatan terlebih dahulu. Misalnya, para ahli akan melakukan pengujian Non-Destructive Test (NDT) menggunakan Ultrasonic Pulse Velocity (UPV) untuk mengecek kepadatan beton. Mereka juga menggunakan Rebar Scanner untuk memetakan korosi baja tulangan di dalam beton tanpa perlu merusaknya. Kesimpulannya, langkah awal ini sangat penting untuk menentukan titik pemasangan sensor yang paling rawan.
2. Pemasangan Instrumentasi (Sensor)
Dalam praktiknya, kita bisa mengibaratkan sensor-sensor ini sebagai "sistem saraf". Sensor tersebut akan melaporkan apa yang jembatan rasakan saat beban berat menekannya:
- LVDT (Linear Variable Differential Transformer): Tim ahli memasang sensor elektromekanis ini di bawah bentang jembatan untuk mengukur pergerakan vertikal (lendutan) hingga akurasi sepersekian milimeter.
- Strain Gauge: Teknisi merekatkan kertas sensor super tipis ini secara langsung pada permukaan baja atau beton. Sensor ini akan mengukur seberapa besar material tersebut meregang atau menyusut ketika beban melintasinya.
- Accelerometer: Alat ini berfungsi layaknya sensor gempa mini yang menangkap akselerasi dan frekuensi getaran dalam tiga sumbu (X, Y, Z) selama pengujian dinamis.
- Total Station & Tiltmeter: Insinyur menggunakan alat ini untuk memantau pergeseran horizontal pilar jembatan dan kemiringan struktur secara optik dan presisi.
3. Eksekusi Pembebanan dan Akuisisi Data
Sistem pembebanan biasanya menggunakan formasi beberapa truk dump bersumbu ganda. Tim lapangan memastikan masing-masing truk telah mereka timbang beratnya (misalnya: 30-40 ton per truk). Selanjutnya, operator akan memposisikan truk ini dalam skenario beban simetris dan asimetris. Bersamaan dengan itu, seluruh sensor yang menyala akan mengirimkan sinyal ke Data Acquisition System (DAS). Dari sistem tersebut, para insinyur dapat memantau grafik tegangan dan regangan secara langsung melalui layar laptop di posko pengujian.
Analisis Data: Antara Realita dan Simulasi Komputer
Tentu saja, data mentah dari DAS tidak akan memiliki makna apabila tim tidak mengolahnya. Oleh sebab itu, fase terpenting pasca-pengujian adalah membandingkan data empiris dari lapangan dengan model simulasi komputer menggunakan metode Finite Element Method (FEM). Untuk mewujudkannya, insinyur akan membuat pemodelan 3D jembatan di dalam software rekayasa struktural.
"Jika defleksi (lendutan) aktual di lapangan jauh melebihi batas teoritis yang pemodelan komputer izinkan, maka struktur tersebut berada dalam kondisi kritis. Hal yang sama juga berlaku apabila jembatan tidak kembali ke posisi elevasi semula setelah tim mengangkat beban (terjadi deformasi plastis). Akibatnya, jembatan tersebut memerlukan intervensi perkuatan dengan segera."
Tantangan dan Tren Masa Depan Uji Beban (FAQ)
Apa dampak ekonomi dari mengabaikan pengujian jembatan?
Faktanya, dampak ekonomi dari kelalaian ini sangat destruktif. Biaya pemeliharaan preventif dan uji beban hanyalah sebagian kecil dari biaya rekonstruksi jembatan yang runtuh. Selain itu, musibah keruntuhan pasti memutus rantai pasok logistik yang memicu inflasi harga barang pokok di daerah terdampak.
Bagaimana teknologi Digital Twin mengubah industri pemeliharaan jembatan?
Secara singkat, Digital Twin merupakan pembuatan replika virtual dari fisik jembatan di dalam komputer. Sistem akan menghubungkan replika ini secara langsung dengan sensor SHM di lapangan. Dengan teknologi ini, insinyur dapat menyimulasikan efek angin topan atau gempa pada replika digital untuk melihat potensi kerusakannya secara real-time tanpa perlu menguji jembatan aslinya.
Apakah penggunaan Drone efisien untuk inspeksi jembatan?
Sangat efisien. Saat ini, para ahli menggunakan Drone yang memiliki fitur kamera termal dan sensor LiDAR. Mereka memakai alat tersebut untuk memindai bagian bawah jembatan, kabel suspensi tinggi, dan pilar di tengah sungai beraliran deras. Terobosan ini sukses memangkas risiko keselamatan bagi pekerja manusia sekaligus mengumpulkan data visual resolusi tinggi secara jauh lebih cepat.
Kesimpulan
Kesimpulannya, pengujian loading test jembatan pada hakikatnya merupakan jaminan asuransi keselamatan bagi nyawa publik dan stabilitas ekonomi sebuah wilayah. Selain itu, pengujian ini juga bertindak sebagai elemen sentral dalam siklus hidup manajemen aset infrastruktur yang cerdas. Oleh karenanya, proses investigasi struktural ini menuntut akurasi tingkat tinggi, kepatuhan mutlak terhadap standar regulasi, serta interpretasi keilmuan yang mendalam.
Terlebih lagi, di era modern ini infrastruktur selalu menghadapi tantangan beban operasional yang semakin berat serta ancaman perubahan iklim. Maka dari itu, memadukan metode pengujian beban konvensional dengan instrumen digital canggih menjadi satu-satunya jalan ke depan. Dengan terus berinvestasi pada diagnostik struktural yang proaktif, kita tidak hanya menyelamatkan beton dan baja. Lebih dari itu, kita juga menjaga agar roda denyut nadi peradaban tetap berputar dengan aman dan berkelanjutan.
Global Intan Teknindo: Mitra Kepercayaan Anda dalam Pengujian Infrastruktur
Pada akhirnya, kompleksitas dalam mengeksekusi uji beban jembatan selalu membutuhkan perpaduan antara instrumentasi berkualitas tinggi, pemahaman regulasi terkini, dan jam terbang tenaga ahli di lapangan. Sebagai solusi, PT Global Intan Teknindo hadir menjadi mitra rekayasa struktural dan geoteknik terkemuka yang siap menjawab tantangan tersebut.
Hingga saat ini, kami sangat bangga karena berbagai perusahaan kontraktor BUMN, konsultan multinasional, maupun institusi pemerintah telah mempercayai kemampuan kami. Mereka menunjuk tim kami untuk mengawal kelayakan berbagai proyek jembatan strategis di seluruh penjuru Nusantara. Berbekal deretan peralatan sensor berstandar global, kami berani menjamin tingkat akurasi data pengujian Anda.
