Penggunaan Alat PCWI untuk Inspeksi Berbagai Jenis Pipa

Para insinyur menempatkan ketahanan pipa sebagai prioritas utama dalam pembangunan serta perawatan jaringan infrastruktur dan proyek industri. Namun, risiko korosi atau karat menjadi salah satu ancaman terbesar bagi pipa logam karena sanggup menurunkan kekuatan struktur. Untuk menahan serangan korosi tersebut, pabrikan melapisi permukaan pipa menggunakan bahan pelindung khusus yang kedap cairan. Oleh karena itu, tim teknis wajib melakukan pemeriksaan berkala agar mendeteksi setiap celah kecil pada lapisan pelindung sebelum celah tersebut menimbulkan kerusakan parah.

Apa Itu Alat PCWI dan Mengapa Penting?

PCWI sebenarnya merupakan produsen alat ukur terkemuka yang berbasis di Australia. Namun, praktisi di lapangan sering menggunakan istilah ini untuk merujuk pada produk unggulan mereka, yaitu Holiday Detector atau Porosity Detector.

Secara sederhana, alat ini bekerja sebagai pemindai kebocoran pada lapisan pelindung (coating) pipa. Selain itu, praktisi industri menyebut celah kecil, lubang sejarum, atau keretakan pada cat pelindung pipa dengan istilah "Holiday".

Mengapa orang-orang menyebutnya Holiday? Hal ini terjadi karena area tersebut tidak menutupi permukaan logam dengan benar, seolah-olah lapisan pelapis sedang "mengambil libur". Apabila teknisi gagal mendeteksi holiday ini, air dan udara akan masuk sehingga memicu karat, kebocoran, hingga ledakan fatal pada pipa bertekanan tinggi.

Cara Kerja Sederhana

Bayangkan sebuah pipa besi yang memiliki lapisan cat isolator anti-listrik. Alat PCWI kemudian mengalirkan arus listrik ke permukaan tersebut. Jika lapisan cat berada dalam kondisi sempurna, listrik tidak akan menembus ke dalam besi pipa. Namun, ketika alat menemukan lubang kecil, arus listrik akan melompat masuk ke besi sehingga sistem langsung membunyikan alarm indikator.

Jenis-Jenis Alat PCWI untuk Berbagai Kebutuhan

Teknisi tidak dapat memeriksa semua jenis pipa dengan satu alat yang sama. Oleh karena itu, pengembang membagi penggunaan PCWI ke dalam dua kategori utama berdasarkan ketebalan lapisan pelindungnya:

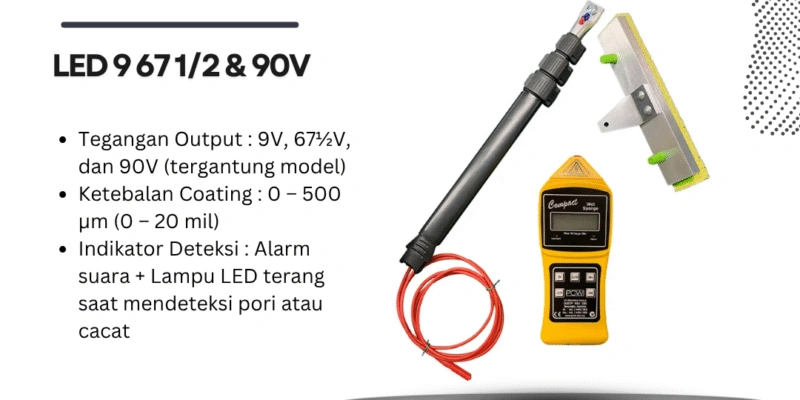

1. Low Voltage Pinhole Detector (Metode Spon Basah)

Teknisi memanfaatkan tipe alat ini khusus untuk memeriksa lapisan coating yang tipis (biasanya di bawah 500 mikron), misalnya cat pada pipa air bersih atau struktur baja ringan.

Cara kerja: Operator menggunakan spon yang telah dibasahi air, lalu menggosokkan spon tersebut ke permukaan pipa. Selanjutnya, jika spon melewati lubang mikro, air akan menghantarkan arus listrik rendah ke logam sehingga alat mengaktifkan alarm peringatan.

Keunggulan: Metode ini menawarkan operasional yang aman, tidak merusak lapisan cat yang tipis, serta mempermudah kerja operator di lapangan.

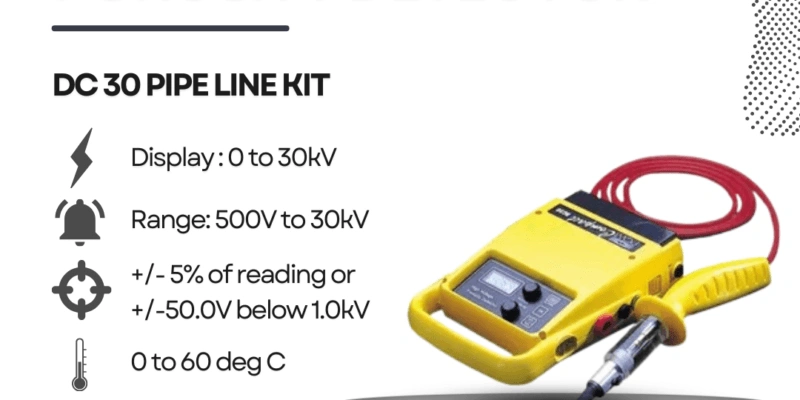

2. High Voltage Holiday Detector (Metode Percikan/Spark)

Sementara itu, para profesional lebih sering memilih tipe ini untuk menguji pipa industri berat, pipa minyak, dan gas yang membawa lapisan coating tebal (seperti epoxy, bitumen, atau polyethylene).

Cara kerja: Alat ini mengoperasikan sikat kawat tembaga atau pegas (coiled spring) yang dialiri tegangan tinggi (DC). Ketika melintasi celah pelapis, alat akan memancarkan percikan api listrik (spark) ke pipa sekaligus membunyikan alarm dengan nyaring.

Keunggulan: Perangkat sanggup menembus lapisan pelindung yang sangat tebal serta memberikan tingkat akurasi tinggi untuk area pengujian yang luas.

Penerapan Alat PCWI di Berbagai Jenis Pipa

Setiap sektor industri memiliki karakteristik pipa yang berbeda. Oleh sebab itu, teknisi wajib menyesuaikan penggunaan alat PCWI sesuai medan pekerjaan. Berikut adalah rincian aplikasinya:

1. Pipa Minyak dan Gas (Oil & Gas Pipelines)

Sektor ini memegang peranan paling krusial dalam industri. Kontraktor sering menanam pipa migas di bawah tanah atau menggelarnya di dasar laut dengan tingkat tekanan internal yang sangat tinggi.

Tantangan: Pabrikan melapisi pipa dengan coating yang sangat tebal dan kuat agar menahan korosi tanah selama puluhan tahun.

Penggunaan PCWI: Teknisi mengoperasikan PCWI High Voltage dengan elektroda berbentuk pegas lingkaran (rolling spring) yang memeluk seluruh diameter pipa. Selanjutnya, pekerja menyisir dan mendorong alat di sepanjang jalur sebelum mengubur pipa tersebut ke dalam tanah.

Pentingnya: Kebocoran kecil dari satu lubang jarum saja sanggup memicu pencemaran minyak yang merusak lingkungan atau bahkan menyebabkan ledakan gas yang fatal.

2. Pipa Air Bersih dan Sanitasi (Waterworks)

Pabrikan umumnya membuat pipa air minum dari bahan baja, lalu melapisi bagian dalamnya dengan epoxy food-grade serta menyematkan lapisan anti-karat di sisi luar.

Tantangan: Tim penguji harus memastikan lapisan coating bagian dalam tidak memiliki lubang agar karat tidak mengontaminasi air bersih. Selain itu, bagian luar pipa juga harus tahan terhadap kelembapan tanah.

Penggunaan PCWI: Inspektur menerapkan tipe High Voltage untuk menguji bagian luar pipa. Sebaliknya, operator memanfaatkan tipe Low Voltage (Wet Sponge) atau sikat khusus (internal brush) saat memeriksa lapisan dalam (internal coating) yang lebih tipis.

3. Pipa Pabrik Kimia (Industrial Plant Piping)

Pipa di lingkungan pabrik kimia terus-menerus mengalirkan cairan asam atau basa yang bersifat sangat korosif.

Tantangan: Jika zat kimia berhasil menembus kebocoran coating pelindung, cairan tersebut akan menghancurkan pipa logam hanya dalam hitungan hari atau jam.

Penggunaan PCWI: Oleh karena itu, teknisi menjalankan inspeksi secara sangat teliti pada area sambungan las (joint) dan belokan pipa (elbow). Pekerja biasanya menggerakkan sikat kuas (brush electrode) dari karet konduktif atau tembaga untuk menjangkau sudut-sudut yang sulit dijangkau oleh pegas lingkaran.

Langkah-Langkah Menggunakan PCWI Holiday Detector dengan Aman

Jika Anda ingin mengoperasikan alat ini secara benar, cermati prosedur standar operasional (SOP) berikut agar proses pengujian berjalan lancar dan aman:

Langkah 1: Persiapan dan Grounding (Penting!)

Pertama-tama, utamakan keselamatan kerja, terutama saat Anda menangani perangkat bertipe High Voltage. Pastikan baterai alat terisi penuh sebelum mulai. Selanjutnya, pasang kabel ground (kabel massa) dari unit PCWI langsung ke bagian logam pipa yang terbuka. Tanpa proses grounding yang benar, alat tidak akan mampu mendeteksi kebocoran karena sirkuit listrik tidak menyambung sempurna.

Langkah 2: Penentuan Tegangan (Voltage Setting)

Kemudian, atur tingkat tegangan berdasarkan perhitungan acuan resmi dan jangan menebak angka secara sembarangan. Operator menentukan nilai voltase berdasarkan tingkat ketebalan coating (misalnya mengacu pada standar NACE atau ASTM). Beruntung, alat PCWI modern sudah menyediakan layar digital yang mempermudah pengaturan tegangan secara presisi. Namun, hindari mengatur tegangan terlalu tinggi karena percikan kuat justru dapat melubangi coating yang sebenarnya bagus (burn-through).

Langkah 3: Proses Inspeksi (Sweeping)

Setelah melakukan penyetelan, nyalakan alat dan tempelkan elektroda (sikat atau pegas) ke permukaan pipa. Gerakkan alat secara konsisten dengan kecepatan sekitar 30 cm per detik. Jangan menggerakkan alat terlalu cepat agar sensor sempat menangkap celah, dan hindari pula menyapu terlalu lambat agar alat tidak merusak lapisan cat.

Langkah 4: Menandai Cacat

Jika sistem membunyikan alarm dan menyalakan indikator lampu, segera hentikan sapuan alat. Tandai titik kebocoran tersebut menggunakan spidol khusus atau kapur. Dengan demikian, tim perbaikan (repair team) dapat segera menambal area yang rusak. Setelah proses penambalan selesai, teknisi wajib mengetes ulang area tersebut menggunakan PCWI untuk memastikan kualitas tambalan.

Tips Merawat Alat PCWI Agar Awet

Mengingat alat PCWI merupakan investasi aset yang berharga bagi perusahaan jasa inspeksi, Anda perlu menerapkan langkah perawatan rutin berikut:

• Jaga Kebersihan: Bersihkan sikat tembaga atau pegas dari sisa-sisa cat dan tanah seusai pemakaian agar kotoran tidak menghambat arus listrik.
• Cek Kabel: Periksa kabel ground dan kabel probe secara berkala karena gesekan medan lapangan sering merusak pelindung kabel. Oleh karena itu, segera ganti kabel yang lecet untuk menghindari risiko sengatan listrik.
• Kalibrasi Rutin: Seiring berjalannya waktu, nilai tegangan pada layar dapat bergeser dari tingkat akurasi aslinya. Oleh sebab itu, lakukan kalibrasi alat setidaknya satu kali dalam setahun (misalnya memanfaatkan Jeep Meter) untuk menjaga ketepatan ukur.
• Simpan di Tempat Kering: Tempatkan alat di ruang yang kering karena kelembapan udara yang tinggi dapat merusak komponen elektronik pada unit utama (display unit).
