Teknologi Pemetaan Geoteknik Menggunakan GNSS dan Radar (GPR)

Keamanan struktural dan stabilitas tanah merupakan fondasi utama dari setiap proyek infrastruktur berskala besar, mulai dari pembangunan gedung pencakar langit hingga jalur transportasi cepat. Di balik kemegahan struktur luar, terdapat kompleksitas lapisan bawah permukaan bumi yang menyimpan berbagai risiko laten seperti rongga tersembunyi, pergeseran tanah, hingga kegagalan geoteknik yang fatal. Memahami kondisi bawah tanah tanpa merusak lapisan permukaan kini menjadi standar mutlak industri teknik sipil global. Melalui integrasi teknologi pemetaan mutakhir, para insinyur tidak lagi menebak-nebak kondisi geologi di bawah kaki mereka, melainkan mampu memvisualisasikannya dengan akurasi milimeter secara real-time.

Teknologi Pemetaan Geoteknik Menggunakan GNSS dan Radar (GPR) hadir sebagai paradigma baru yang menggabungkan presisi koordinat ruang global dengan kemampuan penetrasi gelombang elektromagnetik. Kombinasi dua disiplin ilmu, yaitu geodesi satelit dan geofisika terapan, menghasilkan pemetaan subsurface yang komprehensif, cepat, dan non-destruktif. Pendekatan ini tidak hanya menghemat waktu pelaksanaan investigasi lapangan secara signifikan, tetapi juga meminimalkan biaya operasional yang biasa membengkak akibat metode pengeboran konvensional yang masif. Artikel ini akan mengupas secara mendalam definisi, mekanisme kerja, hingga aplikasi praktis dari integrasi kedua teknologi canggih tersebut dalam lanskap rekayasa geoteknik modern.

Memahami Definisi dan Prinsip Kerja Komponen Utama

Sebelum membahas lebih jauh mengenai integrasi sistem, penting untuk membedah masing-masing teknologi secara individual guna memahami batasan, kapabilitas, serta bagaimana keduanya saling melengkapi dalam sebuah siklus pemetaan geoteknik.

Ground Penetrating Radar (GPR) sebagai Mata Bawah Tanah

Secara ilmiah, ground penetrating radar adalah metode geofisika terapan yang memanfaatkan pulsa gelombang elektromagnetik berfrekuensi tinggi untuk memetakan objek dan diskontinuitas yang terletak di bawah permukaan tanah. Sistem GPR terdiri dari dua komponen utama, yaitu antena pemancar (transmitter) dan antena penerima (receiver). Antena pemancar mengemisikan energi elektromagnetik ke dalam tanah, dan ketika gelombang tersebut mengenai material dengan konstanta dielektrik atau pemisivitas listrik yang berbeda, sebagian energi akan dipantulkan kembali ke permukaan.

Sinyal pantulan tersebut kemudian ditangkap oleh antena penerima, dicatat dalam domain waktu (travel time), dan diproses menjadi citra visual yang disebut radargram. Analisis radargram memungkinkan para ahli geofisika untuk mendeteksi keberadaan utilitas pipa, rongga udara (void), struktur beton, batas lapisan tanah, hingga rembesan air tanah. Pemilihan frekuensi antena sangat krusial; antena dengan frekuensi tinggi (misalnya 1 GHz hingga 2 GHz) menawarkan resolusi gambar yang sangat tajam tetapi dengan daya penetrasi yang dangkal, sementara antena frekuensi rendah (seperti 100 MHz hingga 400 MHz) mampu menembus tanah lebih dalam dengan mengorbankan detail resolusi objek kecil.

GNSS sebagai Penentu Posisi Absolut Global

Di sisi lain permukaan, gnss adalah sistem satelit navigasi global yang menyediakan sinkronisasi posisi ruang, kecepatan, dan waktu secara tiga dimensi kepada pengguna di seluruh penjuru bumi. Istilah GNSS mencakup seluruh konstelasi satelit operasional internasional, termasuk GPS milik Amerika Serikat, GLONASS milik Rusia, Galileo milik Uni Eropa, dan BeiDou milik Tiongkok. Dalam dunia pemetaan profesional, data posisi standar dari satelit tidaklah cukup karena memiliki margin kesalahan hingga beberapa meter akibat hambatan atmosfer dan gangguan sinyal.

Oleh karena itu, rekayasa geoteknik memanfaatkan metode penentuan posisi lanjutan seperti Real-Time Kinematic (RTK) atau Post-Processing Kinematic (PPK). Metode ini melibatkan stasiun referensi bumi (base station) untuk mengirimkan koreksi diferensial kepada sensor penjelajah (rover) secara instan. Hasilnya adalah lompatan akurasi yang luar biasa, di mana koordinat posisi horizontal (X, Y) dan vertikal (Z) dapat ditentukan dengan tingkat presisi hingga skala sentimeter bahkan milimeter. Presisi spasial inilah yang menjadi jangkar utama dalam setiap visualisasi data geospasial.

Sinergi Sempurna: Mekanisme Integrasi GNSS dan GPR

Secara konvensional, survei GPR dilakukan dengan menarik antena di atas permukaan tanah sepanjang garis lintasan yang telah ditandai secara manual. Metode ini memiliki kelemahan besar, yaitu potensi pergeseran posisi akibat kesalahan manusia, orientasi arah lintasan yang tidak konsisten, serta kesulitan tinggi ketika data harus diintegrasikan ke dalam sistem perangkat lunak Geographic Information System (GIS) atau Building Information Modeling (BIM).

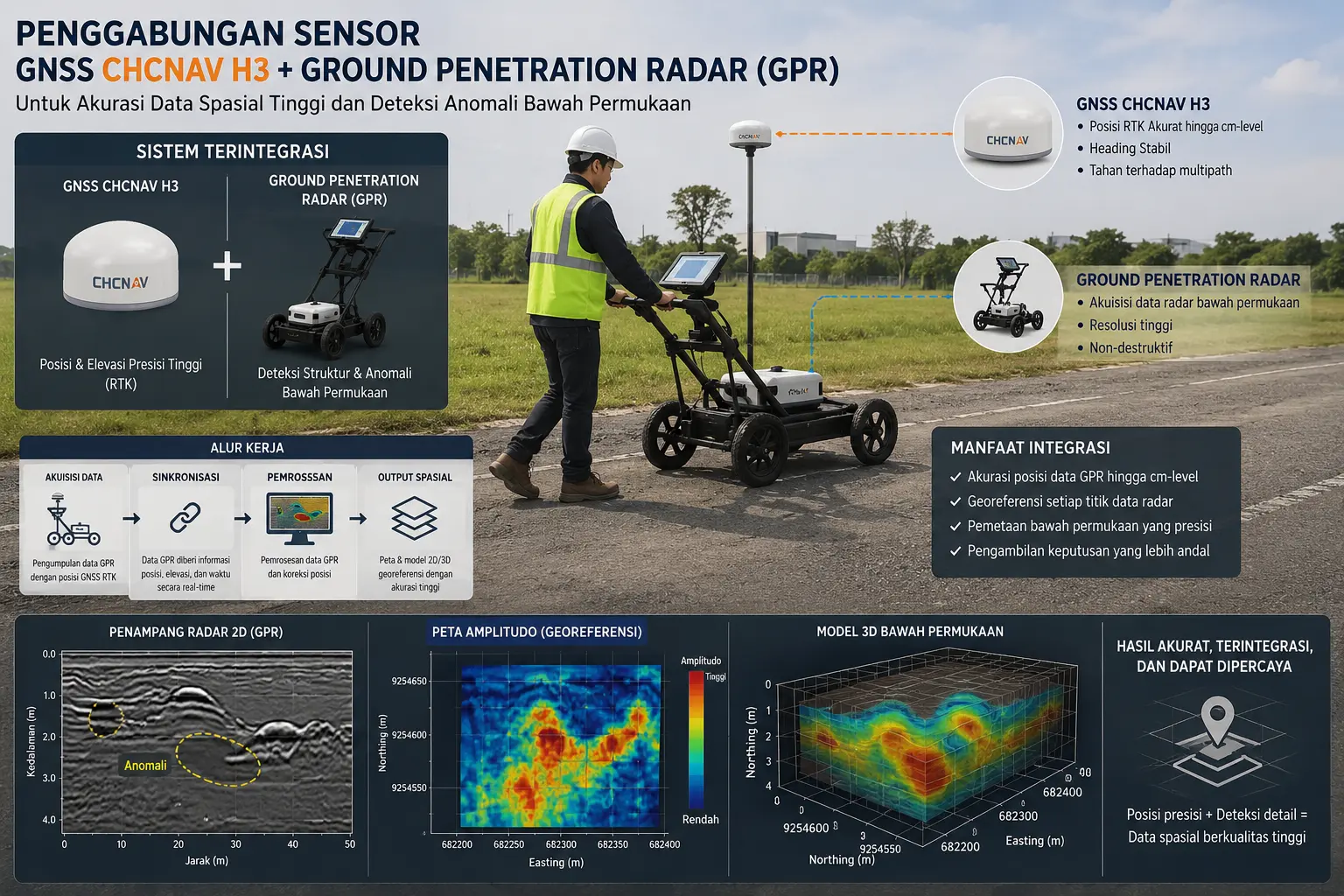

Integrasi langsung antara GPR dan GNSS memecahkan tantangan tersebut secara total. Ketika sistem digabungkan, setiap pulsa gelombang elektromagnetik yang dipancarkan dan diterima oleh GPR secara simultan diberi stempel waktu (timestamp) dan koordinat geografis absolut (Latitude, Longitude, dan Elevasi) oleh modul GNSS RTK. Informasi posisi ini ditanamkan langsung ke dalam metadata file radar. Selama operator berjalan membawa sistem, perangkat lunak akuisisi data merekam lintasan spasial yang akurat tanpa memerlukan alat bantu ukur manual di lapangan.

Output dari integrasi ini bukan lagi sekadar grafik refleksi dua dimensi (2D profile) yang terisolasi, melainkan kumpulan data titik padat berkoordinat. Melalui proses interpolasi spasial, perangkat lunak pemrosesan tingkat lanjut dapat menyusun profil-profil 2D tersebut menjadi sebuah kubus data tiga dimensi (3D data cube). Pengguna dapat memotong kubus data ini secara horizontal pada kedalaman tertentu (time-slice) untuk melihat peta distribusi objek di bawah tanah layaknya melihat denah arsitektur bangunan, atau memotongnya secara vertikal untuk melihat profil stratigrafi tanah dari sudut mana pun.

Aplikasi Utama Pemetaan Terintegrasi dalam Industri

Implementasi teknologi gabungan ini mencakup berbagai sektor industri vital, memegang peran penting dalam manajemen risiko konstruksi, mitigasi bencana, serta pengelolaan aset jangka panjang. Berikut adalah beberapa aplikasi utamanya:

• Manajemen Utilitas Bawah Tanah: Memetakan jaringan pipa gas, kabel listrik bertegangan tinggi, jalur serat optik, dan saluran air kota sebelum aktivitas ekskavasi dimulai guna mencegah kecelakaan fatal dan pemadaman massal akibat hantaman alat berat.
• Inspeksi Keamanan Transportasi: Mendeteksi degradasi struktur internal landasan pacu bandara, keretakan fondasi rel kereta api, serta mendeteksi rongga udara di bawah aspal jalan raya yang berpotensi memicu amblesan tanah (sinkhole).

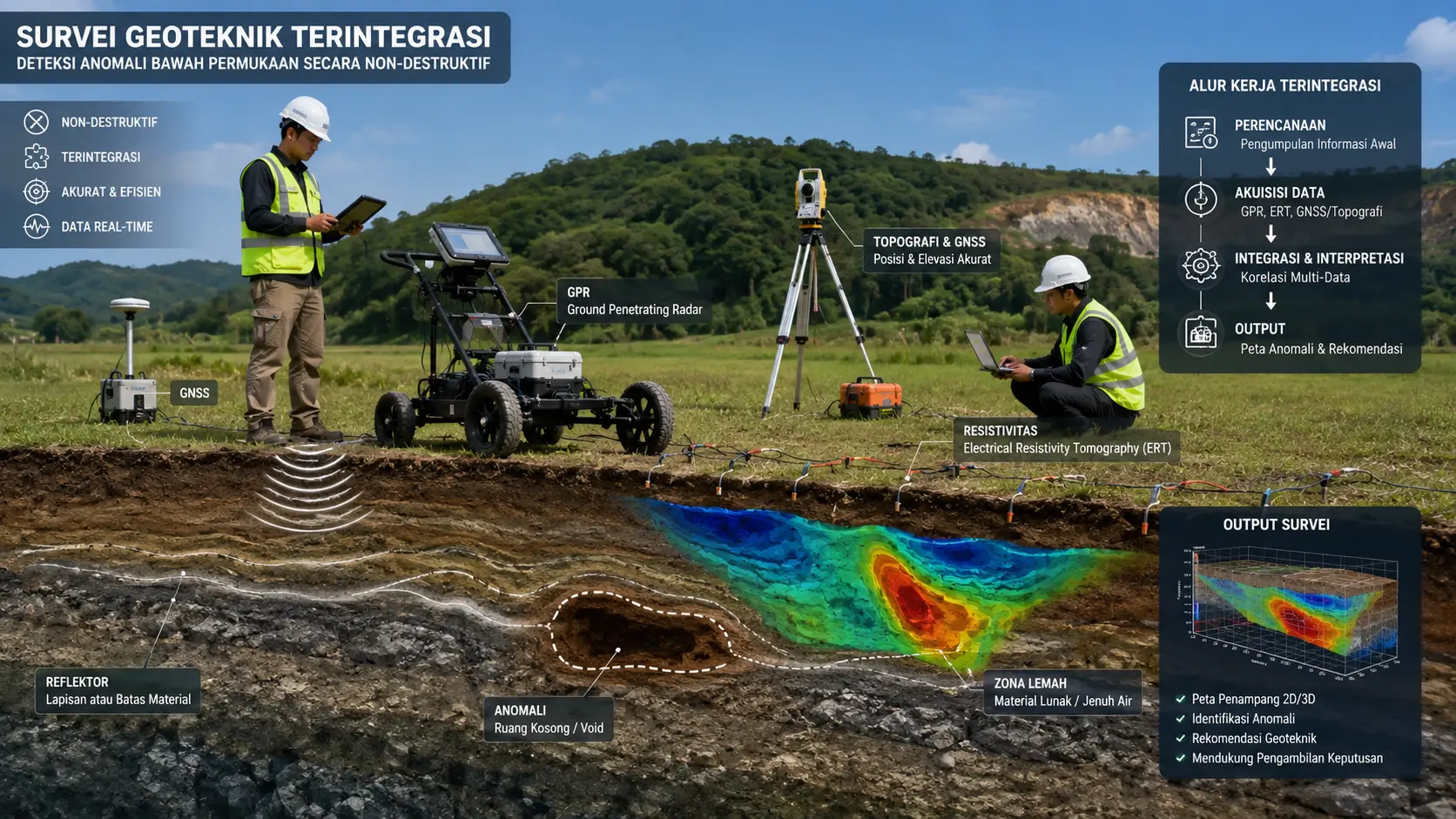

• Investigasi Geoteknik Pra-Konstruksi: Mengidentifikasi batas-batas lapisan batuan dasar (bedrock), keberadaan lensa lempung jenuh air, dan struktur geologi minor yang dapat memengaruhi daya dukung tanah terhadap fondasi bangunan.
• Arkeologi dan Forensik: Menemukan sisa-sisa struktur bangunan bersejarah yang tertimbun atau mencari objek tersembunyi di bawah permukaan tanpa harus melakukan penggalian destruktif yang merusak situs cagar budaya.
• Pemantauan Stabilitas Lereng dan Bendungan: Mengidentifikasi retakan internal, akumulasi rembesan air di dalam tubuh bendungan, serta memantau pergeseran mikro pada lereng yang rawan mengalami tanah longsor.

Analisis Komparatif Karakteristik GPR dan GNSS

Untuk memahami kontribusi spesifik dari masing-masing instrumen dalam sistem pemetaan terintegrasi, tabel berikut menyajikan perbandingan parameter operasional dasar antara kedua teknologi tersebut:

Solusi Pemetaan dan Monitoring Profesional PT Global Intan Teknindo

Menghadapi kompleksitas kebutuhan pemetaan bawah permukaan dan pemantauan struktural di Indonesia, diperlukan kemitraan strategis dengan penyedia solusi yang tidak hanya memiliki perangkat teknologi mutakhir, tetapi juga didukung oleh tim ahli multidisiplin yang berpengalaman tinggi. PT Global Intan Teknindo hadir sebagai jawaban atas tantangan geoteknik tersebut, menyediakan ekosistem layanan lengkap yang mencakup penyediaan instrumen kelas dunia serta jasa akuisisi data lapangan profesional.

Bagi perusahaan yang membutuhkan analisis subsurface yang akurat tanpa investasi alat yang mahal, PT Global Intan Teknindo menawarkan Jasa Ground Penetrating Radar (GPR) yang komprehensif. Menggunakan perangkat radar canggih dengan berbagai variasi frekuensi antena, layanan ini mampu melayani pemetaan utilitas perkotaan yang padat, deteksi void pada struktur beton jembatan, hingga investigasi geologi teknik pra-konstruksi. Setiap proyek dikerjakan berdasarkan standar operasional yang ketat, mulai dari desain survei, pemrosesan filter sinyal radargram, hingga penyerahan laporan interpretasi akhir yang siap digunakan oleh tim engineering Anda. Ketepatan hasil pengerjaan dapat diverifikasi langsung melalui rekam jejak kesuksesan proyek pada laman portofolio PT Global Intan Teknindo.

Selain keunggulan dalam jasa eksplorasi subsurface, PT Global Intan Teknindo juga merupakan distributor resmi terpercaya yang menjual berbagai produk berkualitas tinggi untuk kebutuhan survei geodetik dan monitoring struktural. Perusahaan ini secara khusus menyediakan jajaran gnss chcnav, sebuah merek global yang telah diakui keandalannya dalam menghasilkan perangkat penentu posisi satelit dengan performa ekstrem dan durabilitas tinggi di medan kerja yang berat.

Salah satu inovasi unggulan yang dipasarkan adalah CHCNAV H3 Integrated GNSS Receiver for Monitoring. Produk ini dirancang khusus untuk memenuhi kebutuhan pemantauan deformasi berkelanjutan secara otomatis dan real-time. Berbeda dengan receiver geodetik konvensional, CHCNAV H3 mengintegrasikan modul GNSS multi-konstelasi tingkat tinggi, algoritma pemrosesan data onboard yang tangguh, serta sistem komunikasi nirkabel terpadu ke dalam satu sasis yang kompak dan tahan cuaca ekstrem dengan sertifikasi IP67. Perangkat ini sangat ideal dipasang pada struktur bendungan, lereng pertambangan terbuka, jembatan bentang panjang, dan gedung tinggi untuk mendeteksi pergeseran struktur sekecil apa pun sejak dini, guna mencegah terjadinya kegagalan katastropik.

Rekomendasi Produk & Layanan Terpilih

Untuk membantu Anda memilih solusi yang paling sesuai dengan kebutuhan teknis dan skala proyek yang sedang Anda kelola, berikut adalah rekomendasi katalog produk gnss chcnav serta layanan geofisika terpilih dari PT Global Intan Teknindo:
