Panduan Penambahan Komponen Holykell untuk Perhitungan Hingga 6000DN

Selamat datang di era di mana akurasi pengukuran adalah kunci efisiensi operasional. Jika Anda berkecimpung dalam industri pengelolaan air baku, jaringan transmisi air minum, minyak dan gas, kimia, atau manufaktur berat, Anda pasti sudah familiar dengan pentingnya alat ukur instrumen yang andal.

Holykell adalah nama terkemuka di pasar sensor dan instrumen pengukuran, dikenal karena kualitas dan inovasinya. Produk mereka—mulai dari sensor tekanan, sensor level, hingga berbagai jenis flow meter (pengukur aliran)—telah menjadi tulang punggung bagi banyak sistem kontrol industri skala nasional.

Namun, bagaimana jika kebutuhan operasional Anda melampaui standar umum? Bagaimana jika Anda perlu mengukur debit aliran pada saluran pipa berdiameter sangat besar, hingga mencapai DN6000? DN adalah singkatan dari Diameter Nominal, dan DN6000 berarti kita berbicara tentang pipa dengan diameter internal mencapai 6.000 mm atau 6 meter! Ini adalah tantangan teknik besar yang membutuhkan solusi instrumentasi spesifik dan terintegrasi secara matang.

Artikel ini akan memandu Anda melalui strategi dan komponen kunci dari Holykell yang perlu ditambahkan atau disesuaikan untuk mencapai kemampuan perhitungan dan pengukuran debit yang efektif pada skala raksasa DN6000. Kami akan membahas komponen inti, pentingnya integrasi sistem, hingga cara mengoptimalkan instrumen untuk pengukuran yang akurat, andal, dan real-time.

Memahami Skala DN6000: Tantangan dan Solusi Teknik

Pengukuran pada pipa berskala kecil atau menengah (misalnya DN50 hingga DN300) menggunakan flow meter konvensional jenis in-line relatif mudah dilakukan. Namun, ketika skala pipa membengkak hingga DN6000, tantangan teknis berlipat ganda secara signifikan:

1. Ukuran Fisik dan Biaya Investasi: Memasang flow meter jenis in-line (yang memotong pipa dan dipasang di tengah) berdiameter 6 meter secara fisik sangat sulit diproduksi, berat, dan membutuhkan biaya fabrikasi yang sangat tinggi.
2. Akurasi Pembacaan Profil Aliran: Mendapatkan pembacaan kecepatan fluida yang seragam di seluruh penampang pipa berukuran 6 meter membutuhkan teknologi sensor yang mampu memetakan lintasan gelombang secara luas tanpa mengganggu aliran fisik.
3. Kebutuhan Pengolahan Data Terintegrasi: Sinyal dari transduser harus dikumpulkan, diproses melalui algoritma kompensasi, dan dikalkulasi secara real-time menjadi nilai total volume terakumulasi yang valid.

Holykell mengatasi tantangan ini dengan berfokus pada pengembangan produk flow meter non-invasif seperti jenis Ultrasonic Clamp-on Flow Meter serta Insertion Magnetic Flow Meter.

Komponen Kunci Holykell untuk Perhitungan DN6000

Untuk mencapai kalkulasi pengukuran yang akurat hingga skala DN6000, Anda tidak hanya membutuhkan satu unit sensor tunggal, melainkan sebuah ekosistem terintegrasi dari beberapa komponen Holykell:

1. Sensor Utama: Ultrasonic Flow Meter Tipe Clamp-on

Sensor jenis ini menjadi pilihan utama untuk pengukuran pada jaringan pipa raksasa. Holykell menawarkan unit pemroses canggih seperti seri UF2000B atau pemancar seri modular lainnya yang dirancang khusus untuk diameter besar.

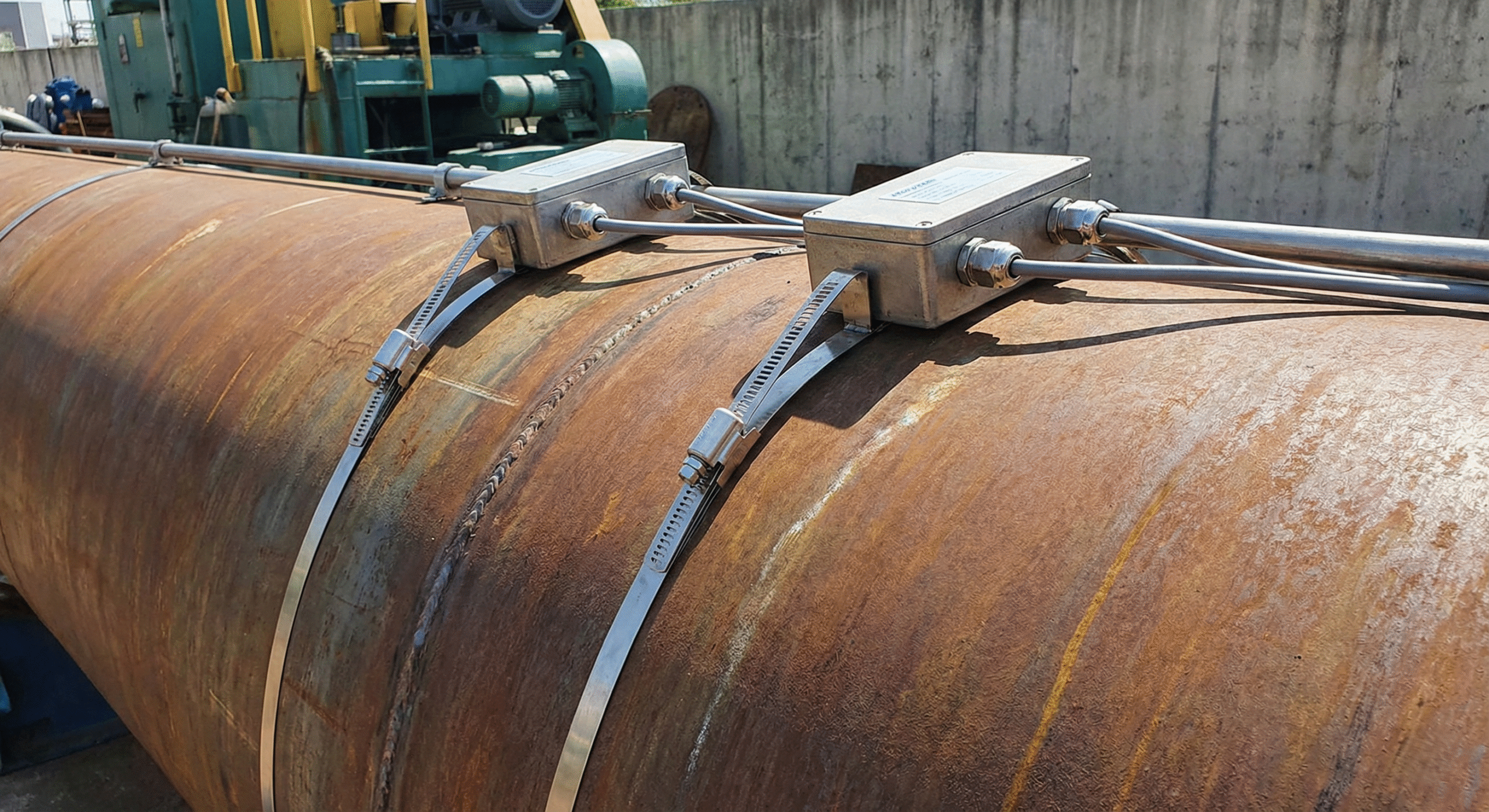

• Prinsip Kerja (Transit-Time Method): Sensor transduser ultrasonik clamp-on ditempelkan di bagian luar dinding luar pipa. Transduser memancarkan dan menerima sinyal gelombang suara frekuensi tinggi yang melintasi fluida secara memotong. Selisih waktu tempuh gelombang saat merambat searah aliran (downstream) dan berlawanan arah aliran (upstream) digunakan untuk menghitung kecepatan rata-rata cairan.
• Keunggulan Utama untuk Skala DN6000:
  • Metode Non-Invasif: Tidak memerlukan pemotongan pipa atau penghentian aliran air (zero shutdown time), sangat krusial bagi pipa transmisi air utama.
  • Skalabilitas Tinggi: Satu set transduser clamp-on dapat digunakan untuk rentang diameter dari DN300 hingga DN6000 hanya dengan menyesuaikan parameter jarak pemasangan transduser di kalkulator konverter.
  • Efisiensi Biaya Total: Menghemat biaya instalasi dan alat berat hingga 80% dibandingkan pemasangan flens in-line raksasa.

2. Alternatif: Insertion Magnetic Flow Meter

Untuk jenis fluida yang memiliki sifat konduktivitas listrik (seperti air limbah industri, air laut, atau air sungai baku), Holykell menyediakan varian Magnetic Flow Meter tipe penusukan (Insertion/Plug-in).

• Prinsip Kerja (Hukum Faraday): Berdasarkan Hukum Induksi Elektromagnetik Faraday, cairan konduktif yang mengalir melewati medan magnet buatan probe akan menghasilkan tegangan induksi yang sebanding dengan kecepatan aliran.
• Penerapan pada DN6000: Tipe insertion memungkinkan batang probe sensor yang relatif kecil dimasukkan melalui katup penusuk (hot-tap valve) ke dalam pipa besar, sehingga proses instalasi dapat dilakukan saat pipa tetap bertekanan.

3. Unit Konverter Sinyal (Transmitter) & Processor

Transduser di lapangan hanya membaca besaran sinyal akustik atau elektrik mentah. Untuk mengubah sinyal tersebut menjadi variabel kuantitatif yang bermakna, dibutuhkan unit Konverter Sinyal (Transmitter) berkinerja tinggi.

• Fungsi Kalkulasi Utama: Konverter menerima sinyal mentah, menerapkan algoritma pemrosesan sinyal digital (DSP), menghitung kecepatan aliran (Flow Velocity), Aliran Seketika (Instantaneous Flow Rate), serta Total Volume Terakumulasi (Accumulated Totalizer).

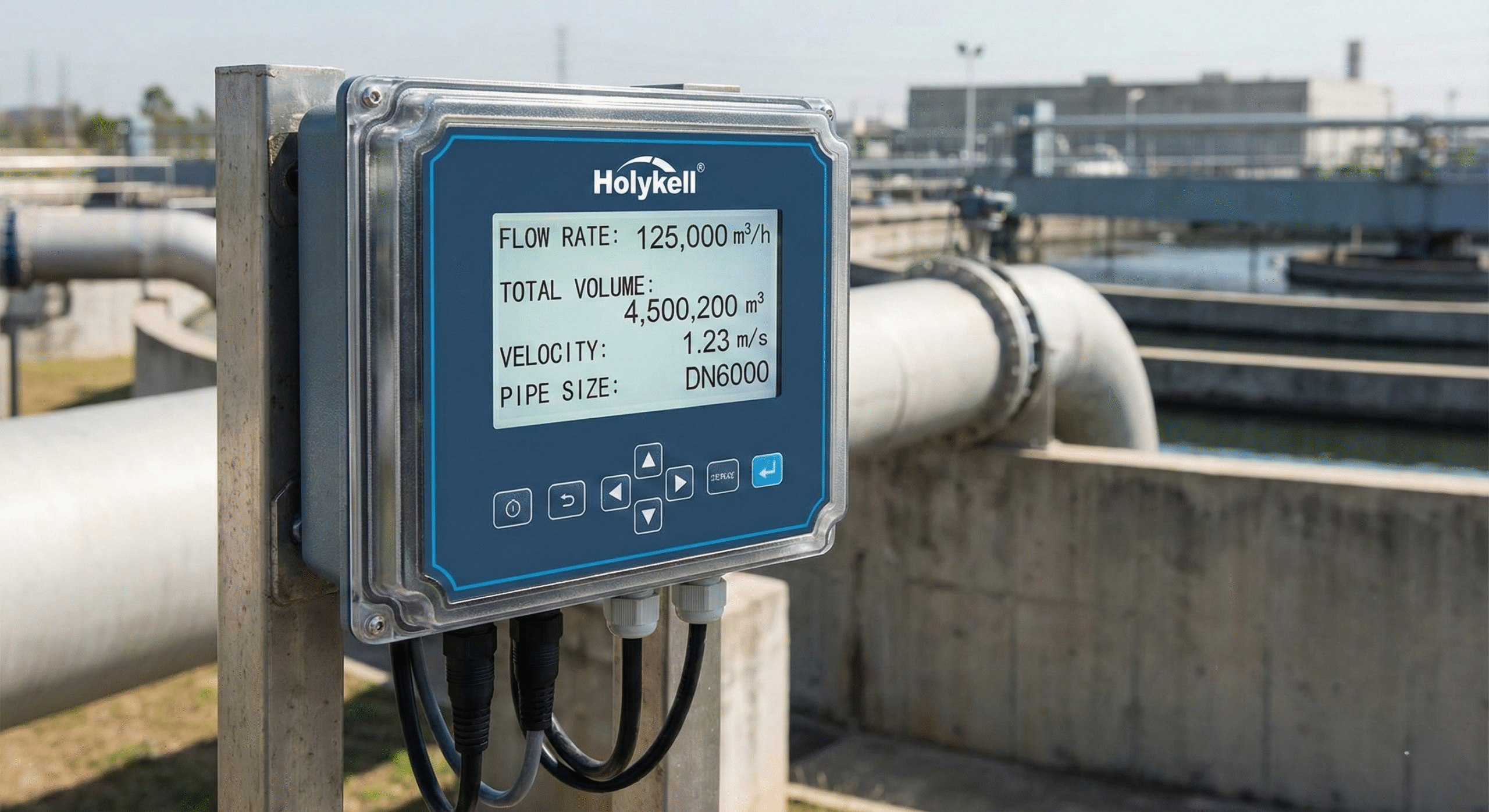

• Spesifikasi Pemrosesan Holykell: Transmitter modern Holykell (seperti pada seri UF2000) dilengkapi pemroses mikrokontroler presisi tinggi, filter anti-noise, serta layar display LCD definisi tinggi untuk menampilkan grafik serta angka kalkulasi hingga skala DN6000.
• Antarmuka Komunikasi: Menghasilkan sinyal analog standar 4-20mA, sinyal pulsa, serta protokol digital RS485 (Modbus RTU) untuk dihubungkan ke sistem SCADA.

4. Sensor Pelengkap untuk Kompensasi Akurasi

Guna mempertahankan tingkat presisi pengukuran pada pipa berdiameter 6 meter, penambahan sensor pendukung sangat direkomendasikan:

• Sensor Suhu (Temperature Sensors / PT100): Perubahan suhu fluida memengaruhi densitas cairan dan kecepatan rambat gelombang suara di dalam air. Dengan mengintegrasikan sensor suhu Holykell ke konverter, sistem dapat melakukan kompensasi entalpi dan kecepatan suara secara otomatis (kalkulasi BTU/Energi).
• Sensor Tekanan (Pressure Transmitter): Digunakan untuk memantau fluktuasi tekanan internal pipa guna memverifikasi kondisi kepenuhan pipa (full pipe condition) yang disyaratkan dalam pengukuran ultrasonik.

Perbandingan Metode Pengukuran Pipa Diameter Besar

Berikut adalah perbandingan antara teknologi yang disediakan Holykell untuk pengukuran saluran pipa skala DN6000:

Integrasi Sistem (Modbus RS485 dan Telemetri IoT)

Pengukuran pada skala pipa utama DN6000 tidak hanya berhenti di tingkat pembacaan lokal di lapangan, tetapi juga mengenai bagaimana data aliran tersebut dikirimkan ke pusat kendali utama secara terintegrasi.

1. Komunikasi Digital RS485 Modbus RTU

Mayoritas modul transmitter Holykell dilengkapi dengan port komunikasi RS485 isolasi ganda berprotokol Modbus RTU. Fitur ini memungkinkan transmisi data aliran digital dalam jarak jauh tanpa mengalami interferensi sinyal atau penurunan akurasi seperti yang sering terjadi pada sinyal analog konvensional.

2. Integrasi Sistem Telemetri IoT Nirkabel

Untuk saluran pipa air baku DN6000 yang melintasi area hutan, pegunungan, atau lokasi terpencil, transmitter Holykell dapat dihubungkan ke modul Data Logger IoT (menggunakan komunikasi 4G, LoRaWAN, atau NB-IoT). Data hasil kalkulasi debit dikirimkan secara berkala ke cloud platform untuk dipantau secara real-time dari ruang kontrol.

Manfaat Implementasi Sistem Holykell DN6000

Penerapan solusi instrumentasi Holykell yang terintegrasi memberikan berbagai keuntungan strategis:

1. Akurasi Tinggi untuk Audit Pasokan: Tingkat presisi mencapai ±1% membantu menyajikan data neraca air (water balance) yang valid untuk audit distribusi air minum dan kebutuhan billing industri.
2. Penghematan Biaya Konstruksi: Menghindari proses pemotongan pipa baja berdiameter 6 meter menghemat anggaran operasional dan risiko kebocoran sambungan fisik secara signifikan.
3. Pemantauan Kontinu 24/7: Dukungan transmisi digital memastikan pemantauan debit dan deteksi dini risiko kebocoran pipa utama dapat ditangani dengan cepat.
