Di balik kemegahan aspal jalan raya yang mulus, kita menemukan kompleksitas rekayasa infrastruktur yang luar biasa. Kontraktor tidak sekadar meletakkan tanah timbunan sebagai fondasi utama jalan. Timbunan ini menopang beban struktural masif setiap hari. Selain itu, kondisi tanah selalu mengalami pergerakan dinamis. Penurunan muka tanah atau settlement menjadi tantangan utama saat kita membangun jalan di area gambut. Insinyur harus memantau proses ini dengan tingkat presisi tinggi. Tanpa pengawasan ketat, ancaman jalan bergelombang, retak, hingga amblas total sangatlah nyata. Oleh karena itu, pemasangan spider magnet dan instrumen geoteknik lainnya menjadi standar wajib dalam manajemen risiko konstruksi modern.
Tim ahli tidak menganggap pekerjaan memantau penurunan tanah sebagai hal rutin semata. Proses ini mengintegrasikan teknologi sensor ke dalam lapisan bumi yang dalam. Teknisi membutuhkan tingkat akurasi milimeter yang sangat presisi. Kesalahan kecil saat pemasangan spider magnet bisa menghilangkan data penting proyek. Hal ini juga berisiko membuang biaya investasi secara sia-sia. Artikel ini akan membahas langkah-langkah aman pemasangan spider magnet secara profesional. Kami memastikan setiap data ukur tetap valid untuk menjaga keamanan jalan jangka panjang.
Pentingnya Pemasangan Spider Magnet untuk Monitoring
Sebelum mempelajari aspek teknis, kita perlu memahami fungsi dasar perangkat ukur ini. Sistem extensometer magnetik berfungsi mengukur perubahan vertikal tanah pada kedalaman yang spesifik.

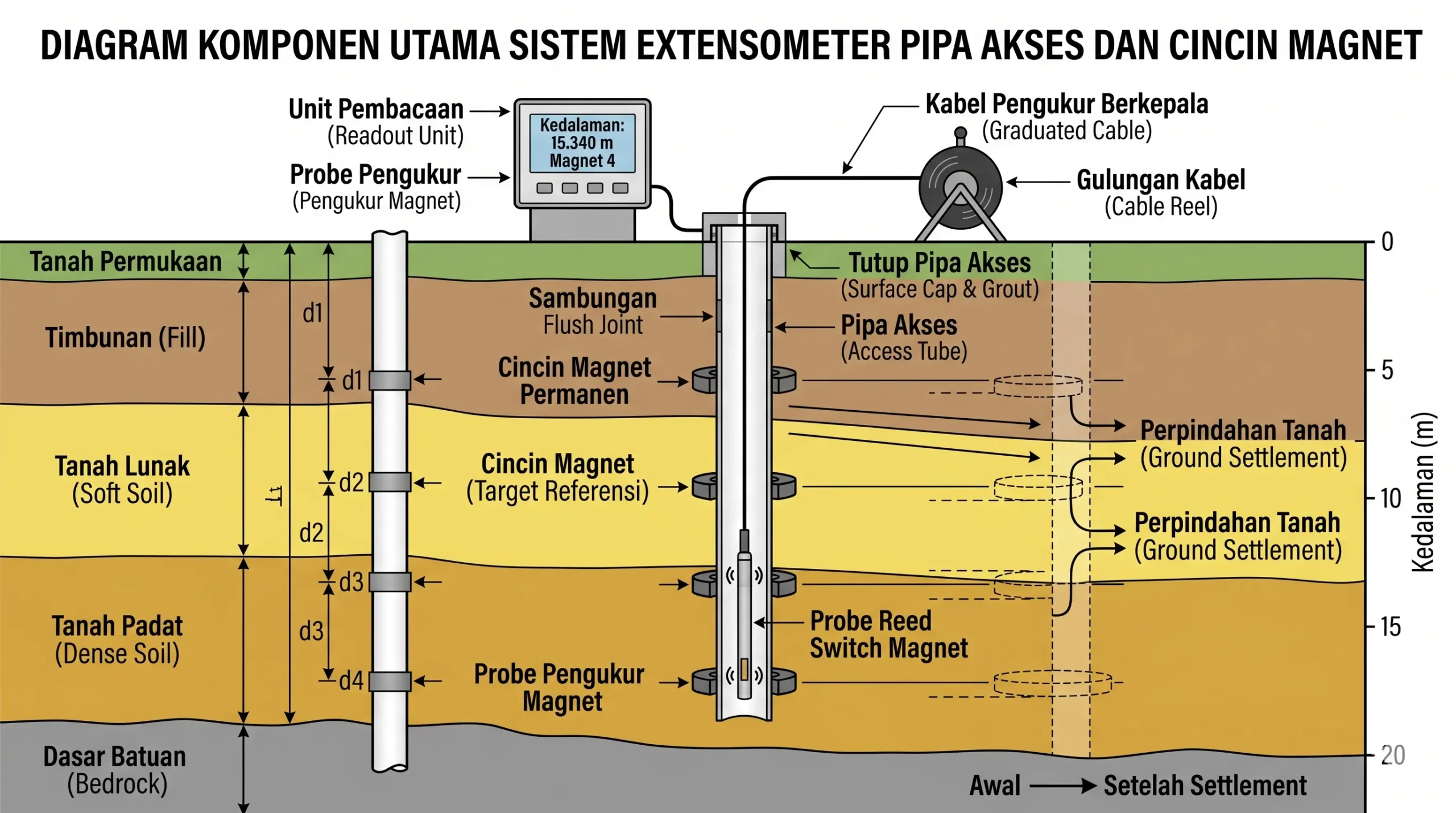

Komponen utama sistem extensometer yang terdiri dari pipa akses, spider magnet, dan magnetic target.
Magnetic target berupa cincin yang menempel pada pipa akses. Alat ini menjadi titik referensi tetap atau bergerak sesuai desain teknis. Sementara itu, spider magnet merupakan inovasi canggih dengan tambahan kaki baja pegas. Kaki baja ini mencengkeram dinding lubang bor secara permanen. Akibatnya, magnet menyatu sempurna dengan pergerakan lapisan tanah sekitarnya. Saat lapisan tanah tersebut turun, magnet ikut meluncur ke bawah mengikuti jalur pipa akses vertikal. Anda bisa mempelajari lebih lanjut mengenai sifat alami pergerakan tanah ini melalui referensi keilmuan mekanika tanah.
Persiapan Keamanan Sebelum Pemasangan Spider Magnet
Langkah aman instalasi selalu bermula dari manajemen area kerja yang disiplin. Lokasi proyek sering kali penuh dengan aktivitas manuver alat berat. Oleh sebab itu, tim geoteknik wajib berkoordinasi dengan operator alat berat demi keselamatan bersama.
Seluruh pekerja di lokasi proyek harus memakai alat pelindung diri lengkap. Perlengkapan ini meliputi helm proyek, sepatu pelindung ujung baja, dan rompi reflektif terang. Kami sangat menyarankan teknisi untuk memakai sarung tangan mekanik khusus. Kaki baja spider magnet memiliki tegangan pegas yang kuat. Ujung alat ini juga cukup tajam saat teknisi bersiap menguncinya.
Prosedur Pemasangan Spider Magnet dan Magnetic Target
Tim lapangan membagi proses instalasi menjadi beberapa tahap krusial. Teknisi harus mengikuti tahapan ini secara berurutan untuk menjamin kualitas instrumen ukur.
1. Pengeboran Lubang
Operator memulai pekerjaan dengan mengebor tanah hingga mencapai kedalaman rencana. Operator mesin bor harus menjaga agar lubang tetap vertikal sempurna. Pipa akses akan bengkok jika lubang bor miring. Pipa yang melengkung akan menghalangi masuknya sensor pembaca. Tim sering menyuntikkan lumpur bor untuk menjaga stabilitas tanah lunak. Cairan ini efektif mencegah dinding lubang runtuh sebelum teknisi memasukkan pipa.
2. Perakitan Pipa Akses dan Magnet
Teknisi menurunkan pipa akses khusus secara perlahan ke dalam lubang. Mereka menempatkan alat ukur di bagian luar selubung pipa tersebut. Untuk spider magnet, teknisi mengikat rapat kaki bajanya menggunakan pin pelepas khusus. Tim harus memastikan semua sambungan pipa tertutup sempurna. Mereka menggunakan lem kuat dan selotip kedap air lapis ganda. Langkah ini menahan air berlumpur masuk dan menyumbat jalur sensor.
3. Aktivasi Alat Ukur
Setelah sekumpulan magnet mencapai target, teknisi segera mengaktifkan alat ukur ini. Mereka menarik tali pemicu dengan kuat dari atas permukaan tanah. Kaki baja akan mekar otomatis dan menusuk dinding tanah sekitarnya. Magnet kini telah menancap kuat pada lapisan tersebut. Teknisi harus sangat teliti saat menentukan elevasi kedalaman. Mereka tidak bisa lagi menarik atau mengubah posisi instrumen setelah pengunci terlepas.
4. Pengisian Lubang Tanah
Pekerja wajib mengisi celah kosong antara dinding tanah dan pipa akses. Mereka menggunakan campuran semen khusus dan material bentonite. Kepadatan campuran ini harus menyerupai karakteristik kepadatan tanah sekitarnya. Hal ini bertujuan agar cairan semen tidak menahan laju pergerakan alami tanah. Pekerja memompa campuran dari bawah ke atas menggunakan pipa penyalur kecil. Metode ini efektif mencegah gelembung udara terperangkap di dalam bumi.

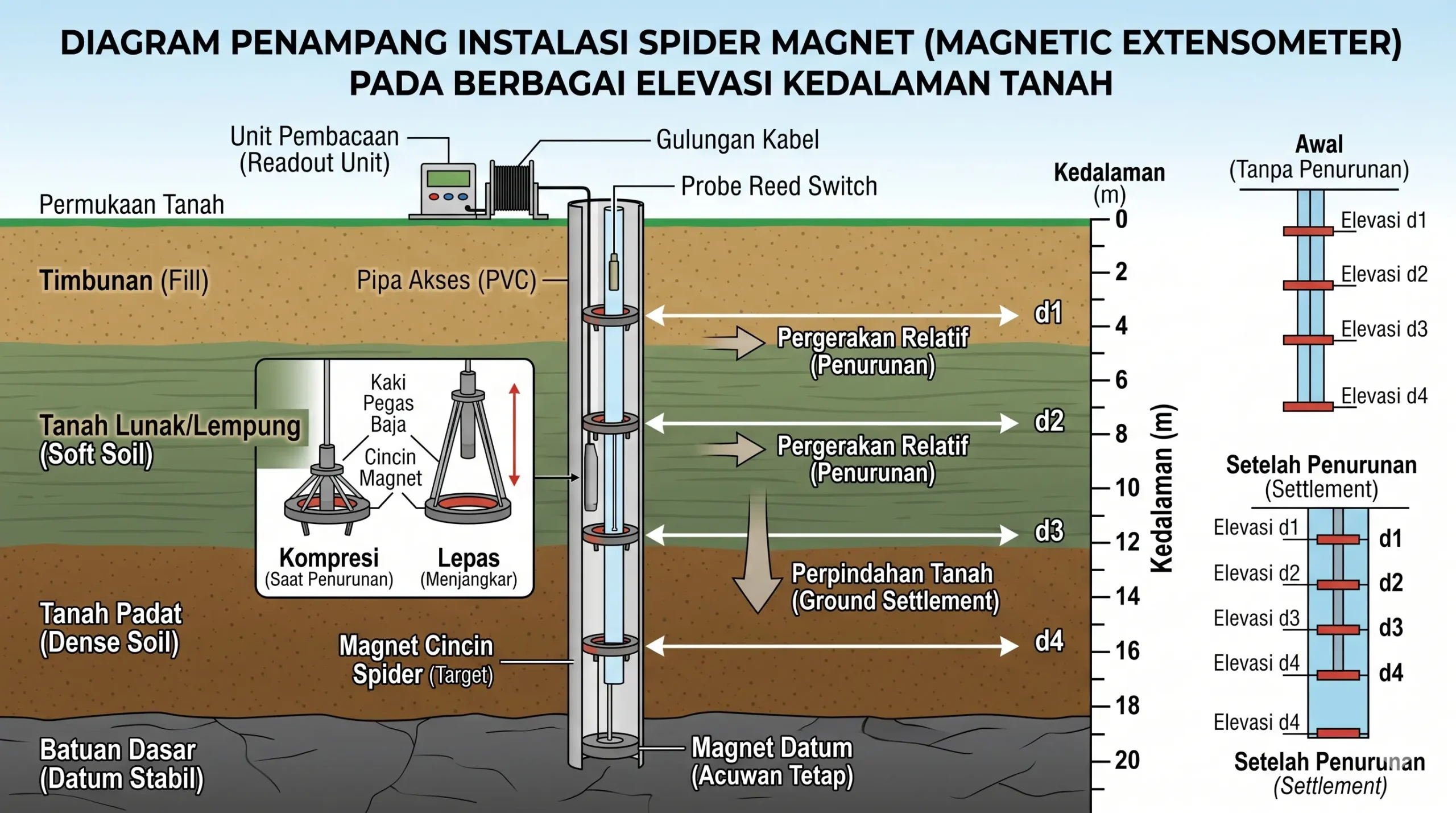

Ilustrasi penampang instalasi spider magnet di berbagai elevasi kedalaman tanah.
5. Pembuatan Kepala Pelindung
Tim memotong rata sisa pipa yang menonjol di atas tanah. Mereka kemudian menutup lubang pipa tersebut dengan rapat. Kami sangat menyarankan kontraktor untuk membangun kotak pelindung dari cor beton. Kotak ini harus memiliki penutup baja yang sangat tebal. Pelindung ini menjaga keamanan instrumen dari risiko terlindas truk material selama proyek berjalan.
Frequently Asked Questions (FAQ)
Berapa jarak ideal antar titik pemasangan spider magnet?
Jarak instalasi sangat bergantung pada variasi lapisan tanah proyek. Insinyur biasanya menempatkan magnet setiap jarak satu hingga tiga meter secara vertikal. Mereka lebih fokus pada lapisan tanah paling lunak untuk mendapat profil penurunan presisi.
Apakah magnet ini akan berkarat di dalam tanah seiring berjalannya waktu?
Alat ukur kelas atas selalu menggunakan magnet permanen dan baja pegas anti karat. Pabrik melapisi material ini dengan pelindung khusus. Lapisan ini menjamin alat tetap awet meski berada di lingkungan tanah lembap atau asam.
Bagaimana jika pipa akses tersumbat lumpur setelah selesai dipasang?
Kebocoran pada sambungan menyebabkan lumpur mudah masuk dan menyumbat pipa. Sensor pembaca tidak bisa turun sama sekali jika pipa tersumbat total. Hal ini menyebabkan instrumen gagal berfungsi. Oleh karena itu, teknisi wajib menguji kekedapan pipa sebelum instalasi.
Rekomendasi Produk: CEP Magnetic Spider Extensometer
Memilih instrumen geoteknik yang tepat merupakan investasi penting untuk keandalan data proyek Anda. Kami merekomendasikan penggunaan CEP Magnetic Spider Extensometer. Alat ini terbukti memenuhi standar keamanan industri untuk timbunan jalan raya skala nasional.
CEP Magnetic Spider Extensometer
CEP Magnetic Spider Extensometer menjadi solusi pantau penurunan tanah yang paling andal. Pabrik merancang produk ini menggunakan material canggih anti korosi ekstrim. Alat ini memiliki mekanisme enam kaki pegas baja yang sangat tangguh. Kaki baja memastikan cengkeraman maksimal pada berbagai kondisi tanah. Instrumen ini kompatibel dengan banyak ukuran pipa akses standar. Anda akan mendapatkan akurasi data yang stabil untuk pengawasan jalan tol jangka panjang.
Lihat Spesifikasi LengkapKesimpulan
Keamanan infrastruktur jalan raya modern selalu bermula dari bawah tanah. Pekerjaan pemasangan spider magnet bukan sekadar pemenuhan dokumen teknis semata. Alat ini bekerja sebagai sistem peringatan dini terhadap potensi bencana struktural. Kontraktor dapat memastikan jalan raya memiliki daya tahan operasional yang optimal. Syaratnya, mereka harus mematuhi standar langkah aman dari tahap pengeboran hingga penyegelan. Mereka juga wajib memakai perangkat berkualitas seperti CEP Magnetic Spider Extensometer.
Akurasi data geoteknik adalah harga mati dalam rekayasa sipil. Tenaga ahli tersertifikasi harus mengawasi setiap tahapan instalasi instrumen secara ketat. Kontraktor juga wajib menggunakan perangkat yang telah teruji di lapangan. Langkah preventif ini sangat penting untuk menjamin keselamatan setiap pengguna jalan pada masa depan.
