Dalam dunia konstruksi modern, jembatan gantung (suspension bridge) adalah simbol kemajuan teknik sipil. Struktur ini tidak hanya berfungsi sebagai penghubung antar wilayah yang terpisahkan oleh sungai lebar atau lembah curam, tetapi juga sering menjadi ikon estetika suatu daerah. Namun, di balik keindahan kabel-kabel baja yang menjulang, terdapat risiko besar jika struktur tersebut tidak memiliki integritas yang sempurna.

Di sinilah peran vital dari Load Test atau Uji Beban. Bagi masyarakat umum, mungkin proses ini terlihat hanya sebagai deretan truk yang diparkir di tengah jembatan. Namun bagi para insinyur, ini adalah momen penentuan. Artikel ini akan membahas secara tuntas dan mendalam mengenai seluk-beluk pengujian load test pada jembatan gantung, mulai dari definisi dasar, metodologi teknis, hingga instrumen canggih yang digunakan.

Memahami Konsep Dasar: Apa Itu Load Test Jembatan?

Secara definisi teknis, Load Test adalah serangkaian prosedur pengujian fisik yang dilakukan pada struktur jembatan untuk mengetahui respons aktual jembatan tersebut terhadap beban yang diberikan.

Jika dijelaskan kepada orang awam, bayangkan jembatan gantung sebagai seorang atlet angkat besi yang akan mengikuti olimpiade. Sebelum ia diizinkan bertanding, ia harus menjalani serangkaian tes kesehatan menyeluruh (medical check-up) untuk memastikan otot, tulang, dan jantungnya kuat menahan beban angkatan. Load test adalah “medical check-up” bagi jembatan tersebut.

Pengujian ini bertujuan untuk memverifikasi apakah kekuatan jembatan yang sebenarnya di lapangan sesuai dengan perhitungan teori yang dibuat di atas kertas atau komputer saat masa perancangan. Hal ini krusial karena dalam proses pembangunan, bisa saja terjadi variasi kualitas material atau penyimpangan konstruksi yang tidak terdeteksi secara visual.

Mengapa Jembatan Gantung Memerlukan Perlakuan Khusus?

Jembatan gantung memiliki perilaku struktur yang sangat berbeda dibandingkan jembatan beton biasa (seperti jembatan layang di jalan tol). Karakteristik utamanya adalah fleksibilitas.

Struktur jembatan gantung ditopang oleh kabel utama (main cable) yang membentang di antara dua menara (pylon), dan lantai jembatan digantung menggunakan kabel vertikal (hanger). Karena sifatnya yang menggantung, jembatan ini pasti akan mengalami pergerakan atau goyangan. Tantangannya adalah membedakan antara “goyangan wajar” dan “goyangan berbahaya”.

Oleh karena itu, load test pada jembatan gantung tidak hanya mengukur kekuatan menahan beban mati, tetapi juga mengukur aerodinamika dan stabilitas terhadap getaran.

Tahapan dan Metodologi Pengujian

Pengujian load test yang komprehensif dibagi menjadi beberapa tahapan sistematis. Berikut adalah penjabarannya:

1. Tahap Persiapan dan Pemodelan Awal

Sebelum satu truk pun menyentuh aspal jembatan, tim ahli akan melakukan simulasi komputer. Mereka menghitung prediksi: “Jika kita taruh beban 100 ton di titik tengah, jembatan seharusnya melengkung ke bawah sedalam 5 sentimeter.” Angka prediksi ini menjadi acuan (baseline) untuk pengujian lapangan.

2. Pengujian Beban Statis (Static Load Test)

Ini adalah metode yang paling umum dilihat oleh masyarakat. Tujuannya adalah mengukur lendutan (defleksi) dan regangan (strain) pada komponen jembatan saat menerima beban diam.

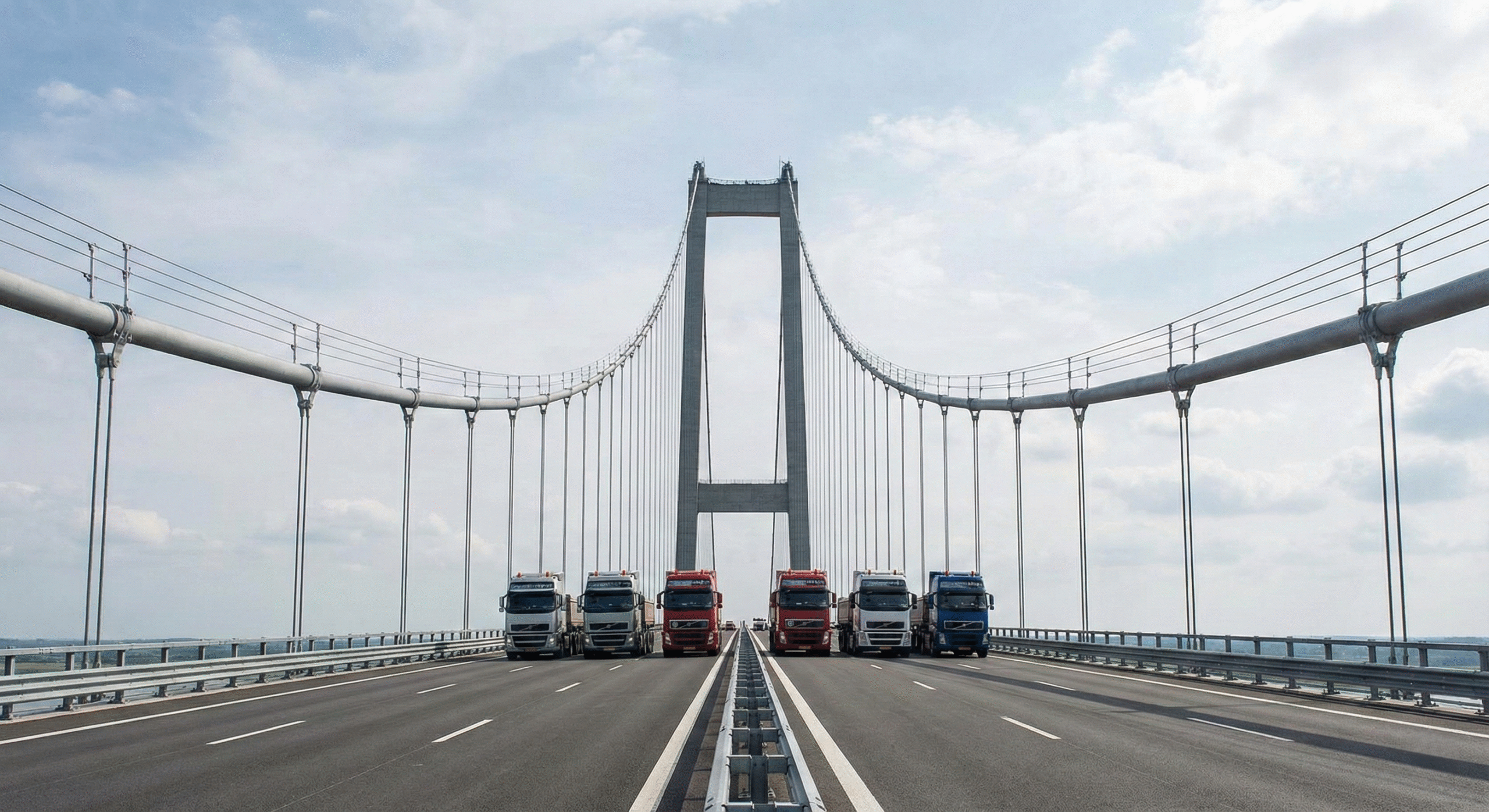

  • Prosedur: Puluhan truk bermuatan pasir atau beton (dengan berat yang sudah ditimbang presisi) akan diatur posisinya di atas jembatan. Posisi truk tidak sembarangan; mereka diatur dalam berbagai formasi, misalnya terkumpul di tengah bentang, atau merapat di satu sisi kiri/kanan (untuk menguji beban asimetris).

  • Target Pengukuran: Sensor akan mencatat seberapa dalam jembatan turun ke bawah (lendutan). Setelah truk dipindahkan, sensor juga mencatat apakah jembatan kembali ke posisi semula dengan sempurna (elastisitas). Jika jembatan turun tapi tidak kembali naik sepenuhnya, berarti ada kerusakan permanen pada struktur.

3. Pengujian Beban Dinamis (Dynamic Load Test)

Uji dinamis lebih fokus pada respons jembatan terhadap benda bergerak, getaran, dan pengereman. Ini sangat vital bagi jembatan gantung yang rentan terhadap resonansi.

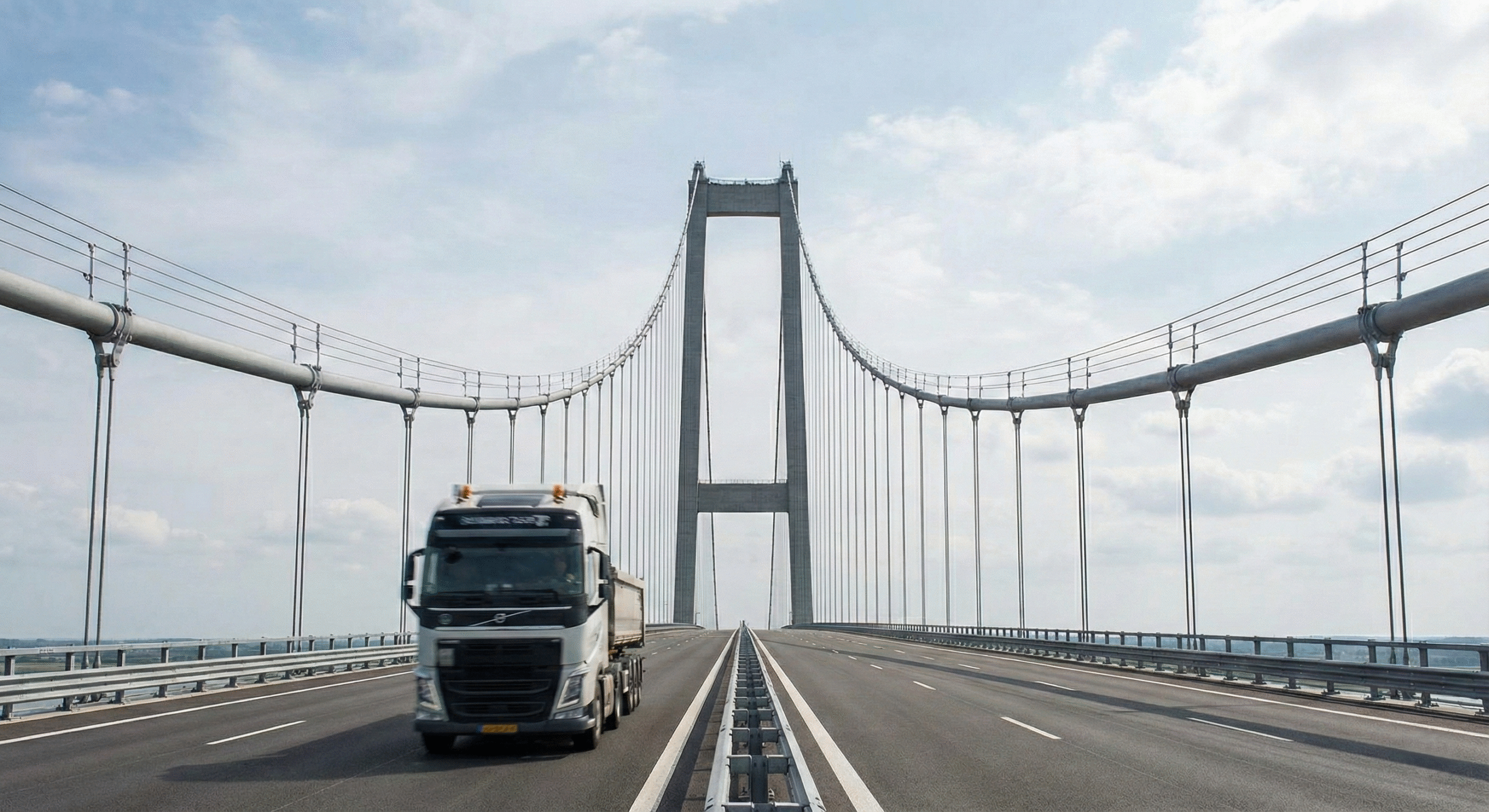

  • Running Test: Truk dijalankan melintasi jembatan dengan kecepatan bervariasi (misalnya 20 km/jam, 40 km/jam) untuk melihat pengaruh beban bergerak.

  • Braking Test: Truk diminta melakukan pengereman mendadak di tengah jembatan. Ini mensimulasikan gaya dorong ke depan yang ekstrem.

  • Jumping/Impact Test: Dalam beberapa kasus, digunakan papan rintangan agar roda truk “melompat” sedikit saat melintas, memberikan efek kejut pada struktur.

  • Target Pengukuran: Mencari nilai frekuensi alami jembatan. Jika frekuensi alami jembatan sama dengan frekuensi langkah kaki manusia atau tiupan angin, jembatan bisa bergoyang hebat (resonansi) dan berpotensi runtuh (seperti kasus Jembatan Tacoma Narrows).

Instrumen dan Teknologi yang Digunakan

Keakuratan load test tidak ditentukan oleh mata pengamat, melainkan oleh sensor presisi tinggi. Berikut adalah ekosistem alat yang wajib ada dalam pengujian jembatan gantung:

  1. Strain Gauge (Sensor Regangan): Berbentuk lempengan kecil yang ditempelkan pada baja atau beton. Alat ini mendeteksi perubahan panjang mikroskopis pada material. Jika baja tertarik melebihi batas elastisnya, alat ini akan mengirim sinyal peringatan.

  2. LVDT (Linear Variable Differential Transformer) & Laser Distance Meter: Digunakan untuk mengukur lendutan (defleksi) vertikal. Pada jembatan gantung di atas sungai dalam, pemasangan alat ini sering digantikan oleh teknologi survei optik atau sensor berbasis radar karena sulitnya memasang tiang referensi di bawah jembatan.

  3. Accelerometer (Sensor Getaran): Dipasang di lantai jembatan dan kabel utama untuk merekam percepatan getaran dalam tiga sumbu (atas-bawah, kiri-kanan, depan-belakang). Data ini diolah untuk mendapatkan frekuensi alami dan rasio redaman struktur.

  4. Total Station (TS) & GNSS: Alat survei geodesi untuk memantau koordinat pylon (menara jembatan) dan memastikan menara tidak miring saat beban bekerja di tengah bentang.

  5. Data Logger (Sistem Akuisisi Data): Otak dari semua sensor. Semua kabel dari ratusan sensor bermuara ke alat ini. Data Logger merekam data secara real-time dan menampilkannya di layar komputer insinyur dalam bentuk grafik gelombang.

Standar Kelayakan: Kapan Jembatan Dinyatakan Lulus?

Sebuah jembatan gantung dinyatakan lulus load test apabila memenuhi kriteria ketat yang biasanya merujuk pada standar nasional (seperti SNI di Indonesia) atau internasional (seperti AASHTO).

Kriteria utamanya meliputi:

  • Lendutan Aktual < Lendutan Teoritis: Jembatan harus lebih kaku atau minimal sama kakunya dengan perhitungan desain.

  • Recovery Elastis: Setelah beban diangkat, struktur harus kembali ke bentuk semula (minimal 95% kembali).

  • Tidak Ada Retak Visual: Tidak boleh muncul retakan baru pada beton atau deformasi pada baja selama pengujian.

  • Frekuensi Aman: Frekuensi getaran jembatan tidak boleh berada di zona bahaya yang mudah terpicu oleh angin atau pejalan kaki.

Frequently Asked Questions (FAQ)

Untuk melengkapi pemahaman Anda, berikut adalah jawaban atas pertanyaan umum seputar topik ini:

Q: Apakah load test hanya dilakukan sekali seumur hidup jembatan? A: Tidak. Selain saat jembatan baru selesai (uji laik fungsi), load test juga disarankan dilakukan secara berkala (misalnya 5-10 tahun sekali) atau setelah terjadi bencana alam seperti gempa bumi besar, untuk menilai sisa kekuatan jembatan.

Q: Apa bedanya “Load Test” dengan “SHMS”? A: Load Test adalah pengujian sesaat (hanya beberapa hari). SHMS (Structural Health Monitoring System) adalah sistem pemantauan permanen yang dipasang di jembatan untuk memonitor kesehatan jembatan 24 jam sehari sepanjang tahun.

Q: Siapa yang berhak melakukan pengujian ini? A: Pengujian harus dilakukan oleh lembaga independen atau konsultan spesialis yang memiliki sertifikasi Komite Keselamatan Jembatan dan Terowongan Jalan (KKJTJ) atau badan terkait, serta didukung tenaga ahli madya/utama teknik sipil.

Q: Berapa biaya untuk melakukan satu kali load test? A: Biaya sangat bervariasi tergantung panjang bentang jembatan dan jumlah sensor yang digunakan. Komponen biaya terbesar biasanya ada pada mobilisasi truk beban dan sewa instrumentasi presisi tinggi.

Rekomendasi Solusi untuk Kebutuhan Pengujian

Bagi Anda—baik sebagai kontraktor pelaksana, konsultan pengawas, atau pemilik proyek—yang sedang mencari peralatan atau mitra untuk pelaksanaan load test jembatan gantung, berikut adalah panduan rekomendasi yang dirancang khusus untuk memastikan efisiensi dan akurasi:

  1. Prioritaskan Vendor dengan “Full Solution”: Hindari membeli sensor secara terpisah-pisah jika Anda tidak memiliki tim integrasi data. Carilah vendor yang menawarkan paket instrumentation & monitoring services. Mereka menyediakan sensor, instalasi, hingga pengolahan data menjadi laporan teknis.

  2. Perhatikan Spesifikasi Sensor Nirkabel (Wireless): Untuk jembatan gantung dengan bentang panjang, penggunaan kabel sensor konvensional sangat merepotkan dan rawan noise (gangguan sinyal). Pertimbangkan menggunakan node sensor wireless modern yang dapat mengirim data getaran dan regangan tanpa ribetnya kabel yang menjuntai ratusan meter.

  3. Pastikan Kalibrasi Alat: Jangan pernah menerima hasil pengujian dari alat yang tidak memiliki sertifikat kalibrasi aktif dari KAN (Komite Akreditasi Nasional) atau badan setara. Data yang salah akibat alat yang tidak dikalibrasi bisa berakibat fatal pada kesimpulan keamanan jembatan.

  4. Investasi pada SHMS Sederhana: Setelah load test selesai, pertimbangkan untuk meninggalkan beberapa sensor kunci (seperti accelerometer) secara permanen di jembatan sebagai investasi pemantauan jangka panjang (mini-SHMS). Ini akan memudahkan pemantauan aset di masa depan.

Kesimpulan

Pengujian load test terhadap jembatan gantung adalah benteng terakhir pertahanan keselamatan publik sebelum infrastruktur tersebut dioperasikan. Proses ini menggabungkan ketelitian perhitungan teknik sipil dengan kecanggihan teknologi sensor modern.

Memahami kompleksitas di balik uji beban statis dan dinamis menyadarkan kita bahwa keamanan sebuah jembatan tidak terjadi secara kebetulan, melainkan hasil dari verifikasi data yang ketat. Bagi para pemangku kepentingan di industri konstruksi, memastikan pelaksanaan load test yang sesuai standar bukan hanya soal mematuhi regulasi, tetapi merupakan tanggung jawab moral terhadap setiap nyawa yang akan melintasi jembatan tersebut di masa depan.
